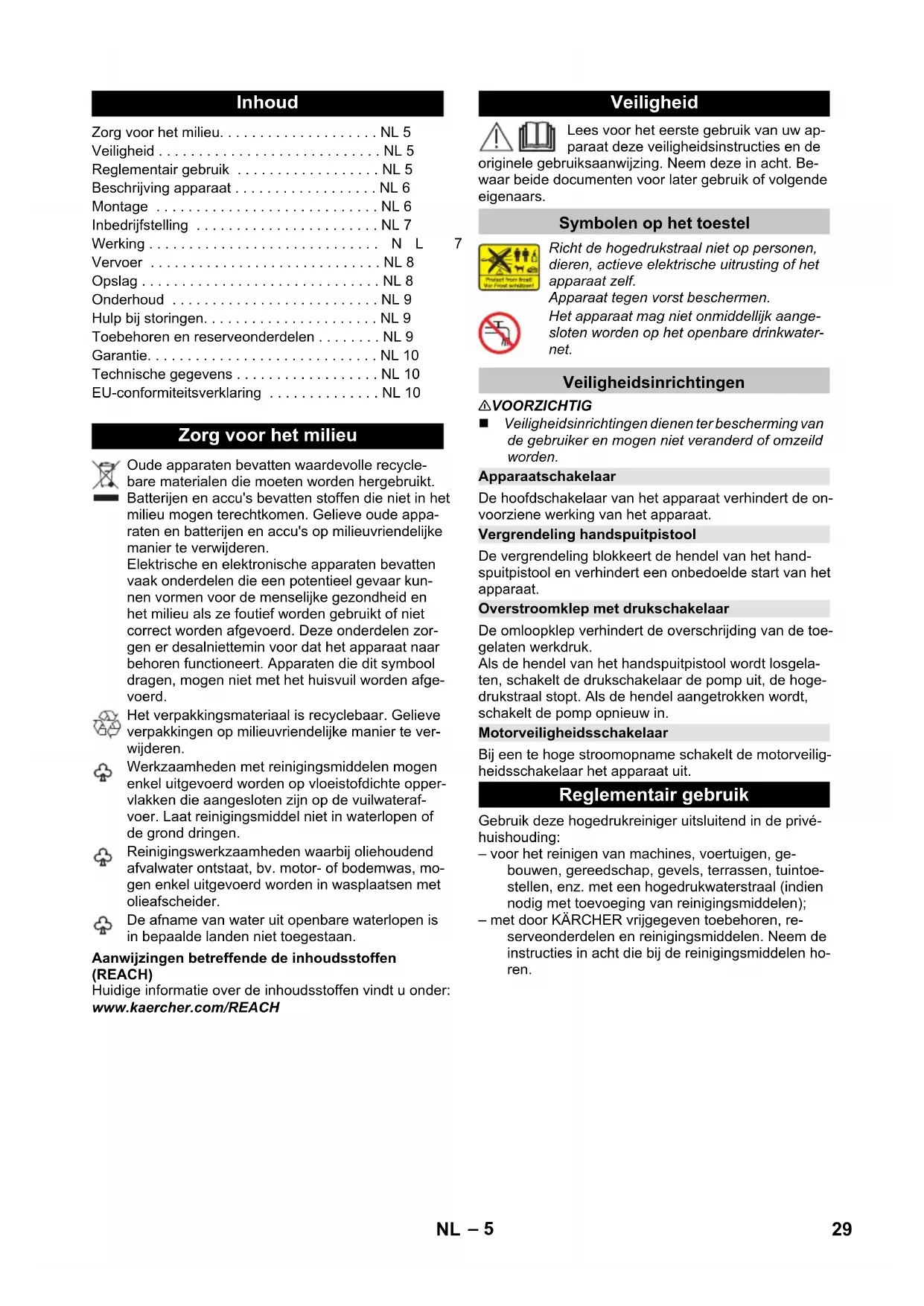

GEBRUIKSAANWIJZING K 4 Full Control Home&Pipe Kärcher

Zorg voor het milieu.... NL 5

Veiligheid .... NL 5

Beschrijving apparaat ....NL 6

Montage NL 6

Inbedrijfstelling ....NL 7

Werking N L

Vervoer NL 8

Opslag NL 8

Onderhoud ....NL 9

Hulp bij storingen. NL 9

Toebehoren en reserveonderdelen ..... NL 9

Garantie....NL 10

Zorg voor het milieu

Oude apparaten bevatten waardevolle recyclebare materialen die moeten worden hergebruikt.

Batterijen en accu's bevatten stoffen die niet in het milieu mogen terechtkomen. Gelieve oude appa- raten en batterijen en accu's op milieuvriendelijke manier te verwijderen.

Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zorgen er desalniettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afgevoerd.

Het verpakkingsmateriaal is recyclebaar. Gelieve verpakkingen op milieuvriendelijke manier te verwijderen.

Werkzaamheden met reinigingsmiddelen mogen enkel uitgevoerd worden op vloeistofdichte oppervlakken die aangesloten zijn op de vuilwaterafvoer. Laat reinigingsmiddel niet in waterlopen of de grond dringen.

Reinigingswerkzaamheden waarbij oliehoudend afvalwater ontstaat, bv. motor- of bodemwas, mo-gen enkel uitgevoerd worden in wasplaatsen met olieafscheider.

De afname van water uit openbare waterlopen is in bepaalde landen niet toegestaan.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

Lees voor het eerste gebruik van uw apparaat deze veiligheidsinstructies en de

originele gebruiksaanwijzing. Neem deze in acht. Be- waar beide documenten voor later gebruik of volgende eigenaars.

Symbolen op het toestel

Richt de hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of het apparaat zelf.

Apparaat tegen vorst beschermen.

Het apparaat mag niet onmiddellijk aangesloten worden op het openbare drinkwater-net.

Veiligheidsinrichtingen

⚠VOORZICHTIG

■ Veiligheidsinrichtingen dienen ter bescherming van de gebruiker en mogen niet veranderd of omzeild worden.

Apparaatschakelaar

De hoofdschakelaar van het apparaat verhindert de on- voorziene werking van het apparaat.

Vergrendeling handspuitpistool

De vergrendeling blokkeert de hendel van het handspuitpistool en verhindert een onbedoelde start van het apparaat.

Overstroomklep met drukschakelaar

De omloopklep verhindert de overschrijding van de toegelaten werkdruk.

Als de hendel van het handspuitpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit, de hoge- drukstraal stopt. Als de hendel aangetrokken wordt, schakelt de pomp opnieuw in.

Motorveiligheidsschakelaar

Bij een te hoge stroomopname schakelt de motorveiligheidsschakelaar het apparaat uit.

Gebruik deze hogedrukreiniger uitsluitend in de privé-huishouding:

- voor het reinigen van machines, voertuigen, gebouwen, gereedschap, gevels, terrassen, tuintoestellen, enz. met een hogedrukwaterstraal (indien nodig met toevoeging van reinigingsmiddelen);

- met door KÄRCHER vrijgegeven toebehoren, reserveonderdelen en reinigingsmiddelen. Neem de instructies in acht die bij de reinigingsmiddelen horen.

Beschrijving apparaat

De inhoud van het geleverde pakket (afhankelijk van het model) is op de verpakking afgebeeld. Deze gebruiksaanwijzing beschrijft alle mogelijke opties. Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier.

Afbeeldingen zie uitklappagina 3

1 Koppelinggedeelte voor wateraansluiting
2 Wateraansluiting met ingebouwde zeef
3 Hogedrukslang
4 Slanggeleiding
5 Opbergvak voor straalbuizen
6 Opbergvak / parkeerpositie van het handspuitpistool

7 Aansluiting voor Plug 'n' Clean-reinigingsmiddel

8 Handgreep

9 Transportgreep, uittrekbaar

10 Slanghouder

11 Hogedrukaansluiting

12 Hoofdschakelaar „0/OFF“ / „I/ON“

13 Stroomleiding met stekker

14 Typeplaatje

15 Accessoiresvak

16 Haak voor de netbevestiging

17 Net voor opbergvak voor toebehoren

18 Transportwiel

19 Voet met draaggreep

20 Full Control handspuitpistool

21 Batterijvak

22 Led-drukindicatie MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD

23 Vergrendeling accuvakje

24 Vergrendeling handspuitpistool

25 Toets voor het scheiden van de hogedrukslang van het handspuitpistool

26 Full Control straalbuis Vario Power Voor de meest courante reinigingsopdrachten Drukniveaus: HARD / MEDIUM / SOFT / MIX

27 Full Control straalbuis vuilfrees Voor hardnekkig vuil Drukniveau: HARD

\* Optioneel

28 Roterende wasborstel Uiterst geschikt voor de reiniging van auto's.

29 Schuimsproeier met reinigingsmiddeltank Reinigingsmiddel wordt uit de tank gezogen en er ontstaat een krachtig schuim van reinigingsmiddel.

30 Fles Plug 'n' Clean schoonmaakmiddel met afsluit-dop

\*\* Extra vereist

31 Versterkte waterslang met courante koppeling
– Diameter minstens 1/2 inch (13 mm)
– Lengte minstens 7,5 m

Montage

Afbeeldingen zie uitklappagina 4

Losse onderdelen die bij het apparaat geleverd werden, moeten voor de inbedrijfstelling gemonteerd worden. U heeft de meegeleverde schroeven en een kruisschroevendraaier PH2 nodig.

Wielen monteren

Afbeelding A

→ Wielen met meegeleverde pen borgen. Letten op de uitrichting van de pen!
→ Afdekking aanbrengen en vastschroeven.

Voet monteren

Afbeelding B

→ Steek de voet erin.
→ Bijgevoegde pluggen tot de aanslag in de boorgaten steken.
→ Zet de voet vast met de bijgevoegde schroeven.

Opbergvak voor straalbuizen monteren

Afbeelding C

→ Hang het opbergvak voor straalbuizen op.
→ Zet het opbergvak voor straalbuizen vast met twee schroeven.

Transportgreep monteren

Afbeelding D

→ Breng de transportgreep aan.
→ Zet de transportgreep vast met de twee schroeven.

Net op het opbergvak voor toebehoren aanbrengen

Afbeelding E

→ Hang het net in de op de afbeelding weergegeven haak.

Hogedrukslang afrollen

→ Hogedrukslang volledig afrollen en eventuele lussen en knopen verwijderen.

Hogedrukslang door de slanggeleiding steken

Afbeelding F

→ Ontwarde hogedrukslang achteraan door de slang- geleiding steken.

Hogedrukslang met handspuitpistool verbinden

Afbeelding G

→ Hogedrukslang in handspuitpistool steken tot die hoorbaar vastklikt.
Instructie: Letten op een correcte uitrichting van de aansluitnippel.
→ Veilige verbinding controleren door aan de hoge-drukslang te trekken.

Inbedrijfstelling

→ Zet het apparaat op een effen oppervlak.
→ Netstekker in het stopcontact steken.

Watertoevoer

Aansluitwaarden zie typeplaatje/Technische gegevens. LET OP

Verontreinigingen in het water kunnen de hogedruk-pomp en de toebehoren beschadigen. Ter bescherming wordt het gebruik van de KÄRCHER-waterfilter (bijzondere toebehoren, bestelnummer 4.730-059) aanbevolen.

Watertoevoer vanuit de waterleiding

Voorschriften van de watermaatschappij in acht nemen. LET OP

Slangverbindingen van metaal met aquastop kunnen leiden tot beschadiging aan de pomp! Gebruik een slangverbinding van kunststof of een KÄRCHER-slangverbinding van messing.

Afbeelding H

→ De meegeleverde koppeling aan het wateraansluitpunt van het apparaat schroeven.
→ Watertoevoerslang op koppeling aan de wateraansluiting steken.
→ Waterslang aan de watertoevoer aansluiten.
→ Waterkraan volledig opendraaien.

Water aanzuigen uit open reservoirs

Deze hogedrukreiniger is met de KÄRCHER-zuigslang met terugslagklep (speciale toebehoren, bestelnr. 2.643-100) geschikt voor het aanzuigen van oppervlak-tewater bv. uit regentonnen of vijvers (max. aanzuig-hoogte zie technische gegevens).

Instructie: Bij het zuigbedrijf is de koppeling voor de wateraansluiting niet nodig.

→ Zuigslang met water vullen.
→ Zuigslang op de wateraansluiting van het apparaat schroeven en in een waterbron (bijvoorbeeld regenton) hangen.

Ontlucht het apparaat voor het bedrijf als volgt:

→ Apparaat inschakelen "I/ON".
→ Ontgrendel de hendel van het handspuitpistool.
→ Druk de hendel van het handspuitpistool in, het apparaat schakelt in.
→ Laat het apparaat draaien (max. 2 minuten), tot water zonder blazen uit het handspuitpistool komt.
→ Laat de hendel van het handspuitpistool los.
→ Vergrendel de hendel van het handspuitpistool.

Werking

LET OP

Een droogloop van meer dan 2 minuten leidt tot beschadigingen van de hogedrukpomp. Indien het apparaat binnen 2 minuten geen druk opbouwt, schakelt u het apparaat uit en gaat u te werk volgens de instructies in het hoofdstuk „Hulp bij storingen“.

Full Control systeem

De drukindicatie op het handspuitpistool geeft tijdens het bedrijf met een Full Control straalbuis het momenteel ingestelde drukniveau aan.

Instructie: De drukindicatie tijdens het bedrijf met de T-Racer en andere toebehoren heeft geen betekenis.

Drukniveau Aanbevolen voor bv.
	HARD stenen terrassen van straatstenen of gedeactiveerd beton, asfalt, metalen oppervlakken, tuingereedschap (kruiwagen, spade, enz.)
	MEDIUM Auto / motor, baksteenoppervlakken, bezette muren, kunststoffen meubelen
	SOFT Houten vlakken, fiets, zandsteen-oppervlakken, rieten meubelen
	MIX Bedrijf met reinigingsmiddel

LET OP

De gevoeligheid van materialen kan sterk variëren in functie van ouderdom en toestand. De genoemde aanbevelingen zijn niet bindend.

Werken met hoge druk

⚠VOORZICHTIG

Respecteer bij de reiniging van gelakte oppervlakken een minimumstraalafstand van 30 cm om beschadigingen te vermijden.

LET OP

Autobanden, lak of gevoelige oppervlakken zoals hout mogen niet met de vuilfrees gereinigd worden wegens beschadigingsgevaar.

→ Kies een straalbuis die geschikt is voor de reini-gingsopdracht.

Afbeelding I

→ Steek de straalbuis in het handspuitpistool en zet vast door 90° te draaien.
→ Apparaat inschakelen "I/ON".
→ Ontgrendel de hendel van het handspuitpistool.
→ Druk de hendel van het handspuitpistool in, het apparaat schakelt in. Instructie: Wanneer de hendel opnieuw wordt losgelaten, schakelt het apparaat opnieuw uit. Hogedruk blijft in het systeem behouden.

Full Control straalbuis Vario Power

→ Draai de straalbuis tot op de drukindicatie van het handspuitpistool de led van het benodigde drukni-veau brandt.

Werking met wasborstel

LET OP

Gevaar van lakschade

Bij werkzaamheden met wasborstel moet deze vrij van vuil en andere deeltjes zijn.

→ Steek de wasborstel in het handspuitpistool en zet vast door 90° te draaien.

Aanwijzing: Indien nodig kunnen ook de wasborstels voor het werken met reinigingsmiddelen gebruikt worden.

Werken met reinigingsmiddel

\* Optionele toebehoren

De meeste KÄRCHER-reinigingsmiddelen kunnen gebruiksklaar in een Plug 'n' Clean reinigingsmiddelfles gekocht worden.

Instructie: Reinigingsmiddel kan in lage druk toegevoegd worden.

⚠ GEVAAR

Bij gebruik van reinigingsmiddelen moet het veiligheidsgegevensblad van de reinigingsmiddelfabrikant in acht genomen worden, in het bijzonder de instructies betreffende de persoonlijke veiligheidsuitrusting.

→ Neem het deksel van de Plug 'n' Clean reinigingsmiddelfles.

Afbeelding J

→ Duw de reinigingsmiddelfles met de opening naar beneden in de aansluiting voor het Plug 'n' Clean reinigingsmiddel.

→ Gebruik de Vario Power straalbuis.

→ Draai de straalbuis in de richting "MIX" tot op de drukindicatie van het handspuitpistool de led "MIX" brandt.

Instructie: Daardoor wordt tijdens de werking de reinigingsmiddeloplossing bij de waterstraal gemengd.

Aanbevolen reinigingsmethode

→ Reinigingsmiddel in geringe hoeveelheid op het droge oppervlak sproeien en laten inwerken (niet laten opdrogen!).

→ losgekomen vuil met hogedrukstraal afspoelen.

Na het gebruik met reinigingsmiddel

→ Trek de Plug 'n' Clean reinigingsmiddelfles uit de opname en sluit af met het deksel.

→ Zet de reinigingsmiddelfles voor het bewaren met het deksel naar beneden in de opname.

Schuimsproeier

→ Reinigingsmiddeloplossing in reinigingsmiddeltank van de schuimsproeier vullen (doseringsindicatie op de verpakking van het reinigingsmiddel in acht nemen).

→ Schuimsproeier verbinden met de reinigingsmiddeltank.

→ Schuimsproeier in handspuitpistool steken en vastzetten door 90°-draaiing.

Werking onderbreken

→ Laat de hendel van het handspuitpistool los.

→ Vergrendel de hendel van het handspuitpistool.

Afbeelding K

→ Zet het handspuitpistool met de straalbuis in de parkeerpositie.

→ Bij langere werkonderbrekingen (langer dan 5 minuten) het apparaat tevens uitschakelen "0/OFF".

Werking stopzetten

→ Laat de hendel van het handspuitpistool los.
→ Apparaat uitschakelen "0/OFF"
→ Trek de stekker uit het stopcontact.

⚠VOORZICHTIG

Scheid de hogedrukslang enkel van het handspuitpistool of het apparaat wanneer geen druk in het systeem voorhanden is.

→ Draai de waterkraan dicht.

→ Druk de hendel van het handspuitpistool in zodat de nog voorhanden druk in het systeem afgebouwd wordt.
→ Laat de hendel van het handspuitpistool los.
→ Vergrendel de hendel van het handspuitpistool.

LET OP

Bij het scheiden van toevoer- of hogedrukslang kan na de werking warm water uit de aansluitingen treden.

→ Apparaat scheiden van de watertoevoer.

Vervoer

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar!

Neem bij het transport het gewicht van het apparaat in acht.

Transport met de hand

→ Apparaat aan de draaggreep optillen en dragen.
→ Transportgreep uittrekken, hij klikt hoorbaar vast.
→ Apparaat aan de transportgreep verplaatsen.

Transport in voertuigen

→ Voor liggend transport: Fles Plug 'n' Clean schoonmaakmiddel uit vulopening trekken en met dop afsluiten.
→ Apparaat beveiligen tegen verschuiven en kante- len.

Opslag

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar!

Neem bij de opslag het gewicht van het apparaat in acht.

Apparaat opslaan

→ Apparaat op een egaal oppervlak neerzetten.
→ Scheid de straalbuis van het handspuitpistool.
→ Druk op de scheidingstoets van het handspuitpistool en trek de hogedrukslang uit het handspuitpistool.
→ Steek het handspuitpistool in het opbergvak voor het handspuitpistool.
→ Steek beide straalbuizen in het opbergvak voor de straalbuis.

- Straalbuis vuilfrees: sproeier naar beneden.

- Vario Power straalbuis: sproeier naar boven.

→ Hogedrukslang oprollen en over de slanghouder hangen.
→ Berg de stroomaansluitleiding op in het opbergvak voor toebehoren.

Voor langdurige opslag, bv. tijdens de wintermaanden, moeten tevens de instructies in het hoofdstuk Onderhoud in acht genomen worden.

Vorstbescherming

LET OP

Niet volledig leeggemaakte apparaten en toebehoren kunnen door vorst vernield worden. Maak het apparaat en de toebehoren volledig leeg en bescherm ze tegen vorst.

Om schade te vermijden:

→ Apparaat scheiden van de watertoevoer.
→ Scheid de straalbuis van het handspuitpistool.
→ Apparaat inschakelen "I/ON".
→ Duw de hendel van het handspuitpistool in tot geen water meer ontsnapt (ca. 1 min).
→ Laat de hendel van het handspuitpistool los.
→ Vergrendel de hendel van het handspuitpistool.
→ Apparaat uitschakelen "0/OFF"
→ Apparaat met alle accessoires in een vorstvrije ruimte bewaren.

Onderhoud

⚠ GEVAAR

Gevaar van stroomschok

→ Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.

Zeef in de wateraansluiting reinigen

Reinig de zeef in de wateraansluiting regelmatig.

→ Verwijder de koppeling van de wateraansluiting.

LET OP

De zeef mag niet beschadigd worden.

Afbeelding L

→ Trek de zeef met een platte tang eruit.
→ Reinig de zeef onder stromend water.
→ Zet de zeef opnieuw in de wateraansluiting.

Batterijen van het handspuitpistool vervangen

De batterijen zijn opgebruikt als op het display van het handspuitpistool niets meer wordt weergegeven.

Er zijn twee AAA-batterijen of -accu's nodig.

Afbeelding M

→ Druk op de sluiting.
→ Open het batterijvak.
→ Batterijen eruit nemen.
→ Plaats nieuwe batterijen en let daarbij op de juiste polariteit.
→ Sluit het batterijvak.
→ Verbruikte batterijen conform de geldende bepaaleingen verwijderen.

Hulp bij storingen

⚠ GEVAAR

Gevaar van stroomschok. Schakel het apparaat voor alle instandhoudings- en onderhoudswerkzaamheden uit en verwijder de netstekker.

Reparatiewerkzaamheden en werkzaamheden aan elektrische onderdelen mogen enkel door de geautoriseerde klantenservice uitgevoerd worden.

Kleinere storingen kunt u zelf oplossen met behulp van het volgende overzicht.

Bij twijfel neemt u contact op met de bevoegde klanten-service.

Apparaat draait niet

→ Druk de hendel van het handspuitpistool in, het apparaat schakelt in.
→ Controleren of de aangegeven spanning op het typeplaatje overeenkomt met de spanning van de stroombron.
→ Stroomleiding op beschadiging controleren.
→ Motor overbelast, de motorveiligheidsschakelaar is in werking getreden.
- Apparaat uitschakelen "0/OFF"
- Laat het apparaat een uur afkoelen.
- Schakel het apparaat in en neem het opnieuw in bedrijf.
Als de storing meermaals optreedt, moet het apparaat door de klantendienst nagezien worden.

Apparaat start niet, motor bromt

Spanningsdaling door zwak stroomnet of bij gebruik van een verlengsnoer.

→ Duw bij het inschakelen eerst de hendel van het handspuitpistool in en zet de apparaatschakelaar vervolgens op „I/ON“.

Apparaat komt niet op druk

→ Instelling aan de straalpijp controleren.
→ Watertoevoer op voldoende volume controleren.
→ De zeef in het wateraansluitpunt er met een platte tang uittrekken en onder stromend water reinigen.
→ Apparaat voor de werking ontluchten. Het apparaat zonder aangesloten straalpijp inschakelen en laten draaien (max. 2 minuten) tot water zonder luchtbellen bij het pistool naar buiten treedt. Het apparaat uitschakelen en straalpijp weer aansluiten.

Sterke drukschommelingen

→ Hogedruksproeier reinigen: Verontreinigingen met een naald uit het gat van de sproeier verwijderen en met water naar voren toe uitspoelen.
→ Watertoevoervolume controleren.

Apparaat ondicht

→ Een drupsgewijze ondichtheid van het apparaat is technisch bepaald. Contacteer bij sterke ondichtheid de geautoriseerde klantenservice.

Reinigingsmiddel wordt niet aangezogen

→ Gebruik de Vario Power straalbuis.
Straalpijp in stand „Mix“ draaien.
→ Controleren of de fles met Plug 'n' Clean schoonmaakmiddel met de opening naar beneden in de aansluiting voor schoonmaakmiddelen zit.

Geen drukindicatie op het handspuitpistool

→ Batterijen controleren/vervangen

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderde- len vindt u op www.kaercher.com.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Even-tuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Adressen vindt u onder:

Elektrische aansluiting
Spanning 230	V1~50 Hz
Aansluitvermogen 1,8 kW
Veiligheidsklasse IP X5
Beschermingsklasse I
Netzekering (traag) 10 A
Wateraansluiting
Toevoerdruk (max.) 1,2 MPa
Toevoertemperatuur (max.) 40 °C
Toevoerhoeveelheid (min.) 9 l/min
Max. aanzuighoogte 0,5 m
Vermogensgegevens
Werkdruk 11 MPa
Maximaal toegestane druk 13 MPa
Opbrengst, water 6,3 l/min
Volume maximaal 7,0 l/min
Opbrengst, reinigingsmiddel 0,3 l/min
Terugstootkracht van het handspuitpistool	13 N
Afmetingen en gewichten
Lengte 397 mm
Breedte	305 mm
Hoogte	584 mm
Gewicht, bedrijfsklaar met accessoires	12,8 kg
Bepaalde waarden conform EN 60335-2-79
Hand-arm vibratiewaarde	3,2 m/s^2
Onzekerheid K	0,8 m/s^2
Geluidsdrukniveau L _pA	75 dB(A)
Onzekerheid K _pA	3 dB(A)
Geluidskrachtniveau L _WA + onveiligheid K _WA	90 dB(A)

Technische wijzigingen voorbehouden.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Hogedrukreiniger

Type: 1.324-xxx

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

2000/14/EG

Toegepaste geharmoniseerde normen

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Toegepaste conformiteitsbeoordelingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 88

Gegarandeerd: 90

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG
