GEBRUIKSAANWIJZING KBM100 VOLTCRAFT

NL GEBRUIKSAANWIJZING PAGINA 53 - 72

1. Inleiding 54
2. Verklaring van symbolen 55
3. Leveringsomvang....55
4. Voorgeschreven gebruik....56
5. Veiligheidsvoorschriften....57
6. Batterij- en accuvoorschriften....58
7. Bedieningselementen....59
8. Aanduidingen op het scherm....60
9. Batterijen plaatsen, vervangen....60
10. Bediening 61

a) Eerste ingebruikname 61
b) Meetsonde vervangen....61
c) In-/uitschakelen....62
d) Bedrijfsmodus wijzigen....62

e) Temperatuureenheid °C of °F selecteren 62

f) Meting uitvoeren....63
g) Werking beeindigen 64

1. Kalibrering 65

a) Meetsonde voor de pH-waarde....65
b) Meetsonde voor de geleidbaarheid 66

1. Onderhoud en reiniging....68

2. Afvoer 68

a) Algemeen 68
b) Batterijen en accu's....68

Wij danken u hartelijk voor het aanschaffen van een Voltcraft®-product. Hiermee heeft u een uitstekend apparaat in huis gehaald.

Voltcraft® - Deze naam staat op het gebied van meettechniek, laadtechniek en voedingsspanning voor onovertroffen kwaliteitsproducten die worden gekenmerkt door gespecialiseerde vakkundigheid, buitengewone prestaties en permanente innovaties.

Voor ambitieuze elektronica-hobbyisten tot en met professionele gebruikers ligt voor de meest ingewikkelde taken met een product uit het Voltcraft®-assortiment altijd de perfecte oplossing binnen handbereik. Bovendien: bieden wij u de geavanceerde techniek en betrouwbare kwaliteit van onze Voltcraft®-producten tegen een nagenoeg niet te evenaren verhouding van prijs en prestaties. Daarom scheppen wij de basis voor een duurzame, goede en tevens succesvolle samenwerking.

Wij wensen u veel plezier met uw nieuwe Voltcraft ®-product!

Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

Voor technische vragen kunt u contact opnemen met:

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. VERKLARING VAN SYMBOLEN

Het symbool met het uitroepteken in een driehoek wijst op belangrijke aanwijzingen in deze gebruiksaanwijzing die in ieder geval moeten worden opgevolgd.

Het "pijl"-symbool wijst op speciale tips en aanwijzingen voor de bediening van het product.

3. LEVERINGSOMVANG

• Meetapparaat
• Elektrode om de geleidbaarheid te meten
• Kalibreeroplossing met pH-waarde 4 (50 ml)
• Kalibreeroplossing met pH-waarde 7 (50 ml)
• Kalibreeroplossing met geleidbaarheid 1413 S/cm (50 ml)
• Elektrodenvloeistof voor pH- en ORP-elektrode (5 ml)
• Inbussleutel
• 2 x vervangschroeven voor batterijvakdeksel
• Draaglus met clip
• Opbergkoffer
• Gebruiksaanwijzing

- Elektrode om de pH-waarde te meten (bij levering reeds aan de meter gemonteerd)

Het product dient om pH-waarden, ORP (meetsonde niet inbegrepen, afzonderlijk te bestellen), geleidbaarheid, TDS en het zoutgehalte van spanningsvrije, niet brandbare of niet bijtende vloeistoffen) te meten.

De meter kan gebruikt worden in het huishouden, (vis)vijvers, zwembaden, fotolaboratoria, scholen, tuinbouwbedrijven, enz. De meter is niet geschikt voor industriële toepassingen (b.v. galvanotechniek).

Een automatische temperatuuraanpassing ("ATC" = "automatic temperature compensation") zorgt ook bij schommelende temperaturen voor stabiele meetwaarden.

Het bedrijf gebeurt telkens 2 batterijen van het type AAA/micro

De veiligheidsinstructies en alle andere informatie in de gebruiksaanwijzing dienen absoluut in acht te worden genomen. Gelieve deze gebruiksaanwijzing te bewaren. Geef het apparaat uitsluitend samen met de gebruiksaanwijzing aan derden door.

Een ander gebruik dan hier beschreven is niet toegelaten en heeft de beschadiging van het product tot gevolg. Bovendien gaat dit gepaard met gevaren zoals kortsluiting en brand.

Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving.

Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, vervalt het recht op garantie! Voor gevolgschade die hieruit ontstaat, zijn wij niet aansprakelijk!

Voor materiële of persoonlijke schade, die door ondeskundig gebruik of niet inachtname van de veiligheidsvoorschriften veroorzaakt worden zijn wij niet aansprakelijk. In zulke gevallen vervalt de garantie.

• Om veiligheids- en toelatingsredenen (CE) is het eigenhandig ombouwen en/of wijzigen van het product niet toegestaan. Haal het daarom nooit uit elkaar, behoudens de in deze gebruiksaanwijzing beschreven werkwijze voor het plaatsen of vervangen van de batterijen en het vervangen van de meetsonden.
• Dit product is geen speelgoed: houd het daarom buiten bereik van kinderen!
• Het product mag niet worden blootgesteld aan extreme temperaturen, sterke trillingen of een zware mechanische belasting. Bescherm het tegen zonlicht, stof en vuil.
• De fabrikant is niet verantwoordelijk voor verkeerde of onnauwkeurige weergaven of voor de gevolgen die door dergelijke weergaven kunnen ontstaan..
• Behandel het product voorzichtig, door stoten, schokken of een val - zelfs van geringe hoogte - kan het beschadigen.

Als u beschadigingen constrateert, gebruik het laadapparaat dan niet meer en breng het naar een vakwerkplaats of voer het milieuvriendelijk af.

In scholen, opleidingscentra, hobbyruimten en werkplaatsen dient door geschoold personeel voldoende toezicht te worden gehouden op de bediening van het product!

- In commerciële omgevingen dienen de Arbo-voorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen te worden opgevolgd!

- Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen gevaarlijk speelgoed zijn!

- Bij vragen met betrekking tot het correcte gebruik of met betrekking tot problemen waar u in de gebruiksaanwijzing geen oplossing voor kunt vinden, contact opnemen met onze technische helpdesk of met een andere vakman.

6. BATTERIJ- EN ACCUVOORSCHRIFTEN

• Houd batterijen/accu's buiten het bereik van kinderen.
• Let bij het plaatsen van de batterijen/accu's op de juiste polariteit (plus/+ en minus/-).
• Laat batterijen/accu's niet rondslingeren, kinderen of huisdieren zouden ze kunnen inslikken. Raadpleeg bij inslikken onmiddellijk een arts.
• Lekkende of beschadigde batterijen/accu's kunnen bij huidcontact bijtende wonden veroorzaken, draag in dit geval beschermende handschoenen.
• Uit batterijen/accu's lopende vloeistoffen zijn chemisch zeer agressief. Voorwerpen of oppervlaktes die daarmee in aanraken komen, kunnen deels ernstig beschadigd raken. Bewaar batterijen/accu's daarom op een geschikte plaats.
• Zorg ervoor dat batterijen of accu's niet worden kortgesloten, gedemonteerd of in vuur worden geworpen. Er bestaat explosiegevaar!
• Gewone niet-oplaadbare batterijen mogen niet worden opgeladen. Er bestaat explosiegevaar! U mag uitsluitend oplaadbare accu's opladen. Gebruik een geschikte oplader.
• Als u het product langere tijd niet gebruikt (bijv. als u het opbergt), moet u de geplaatste batterijen/accu's verwijderen. Oude batterijen/accu's kunnen namelijk lekken en het product beschadigen. Hierdoor zal de garantie vervallen!
• Vervang altijd de gehele set batterijen/accu's; gebruik altijd batterijen/accu's van hetzelfde type/merk en met dezelfde laadtoestand (geen volle en halfvolle of lege accu's/batterijen door elkaar gebruiken).
• U mag nooit batterijen en accu's door elkaar gebruiken! Gebruik ofwel batterijen ofwel accu's.
• Gelieve het hoofdstuk "Verwijderen" te lezen voor de milieuvriendelijke afvoer van batterijen en accu's.

U kunt het combimeetapparaat ook met accu's gebruiken. Door de mindere spanning (batterij = 1,5 V, accu = 1,2 V) nemen de bedrijfsduur en het schermcontrast af.

Wij raden u daarom aan om omwille van de bedrijfsveiligheid, geen accu's te gebruiken, maar in het combimeetapparaat uitsluitend hoogwaardige alkalinebatterijen te gebruiken om een lange en veilige werking te garanderen..

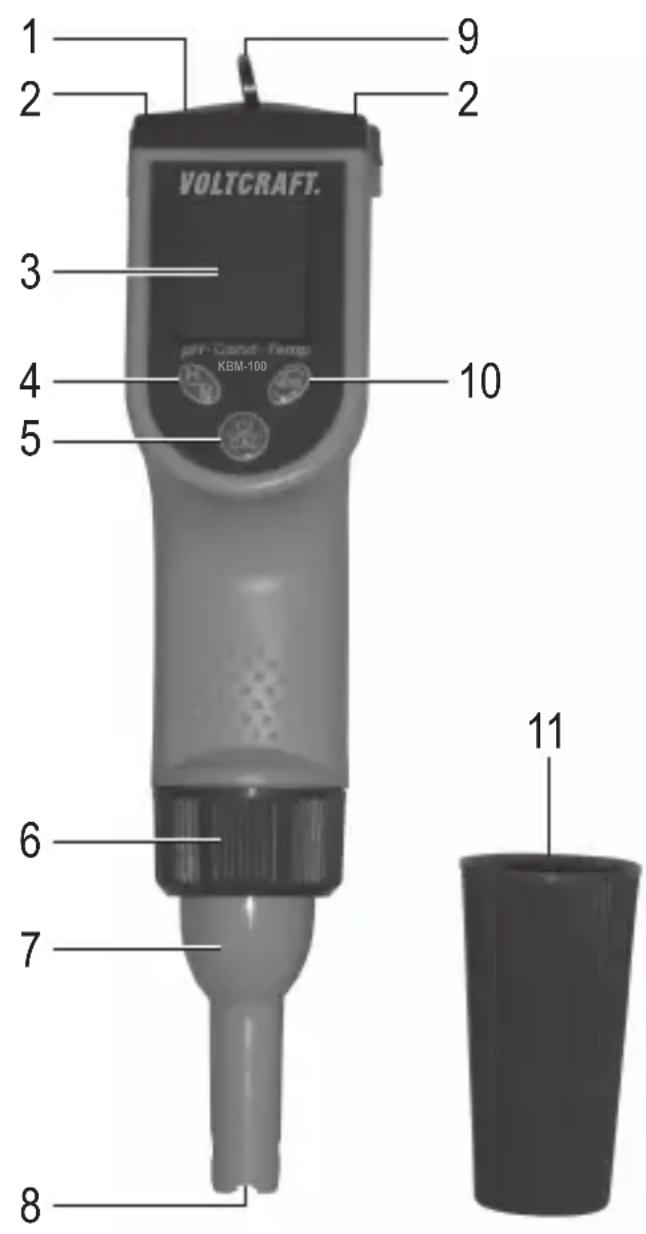

7. BEDIENINGSELEMENTEN

1 Batterijvakdeksel
2 Twee inbusschroeven om het batterijvakdeksel vast te maken
3 LCD-scherm
4 Toets "HM"
5 Toets " ⏻/CAL"
6 Wartelmoer voor de bevestiging van de meetsonde
7 Vervangbare meetsonde
8 Sondepunt
9 Ring voor de bevestiging van de draaglus
10 Toets "MODE"
11 Beschermkap voor meetsonde

1 2 3 4 5 6 7 8 9 2 VOLTCAFT. pH-Cond-Temp KBM-100 10 11

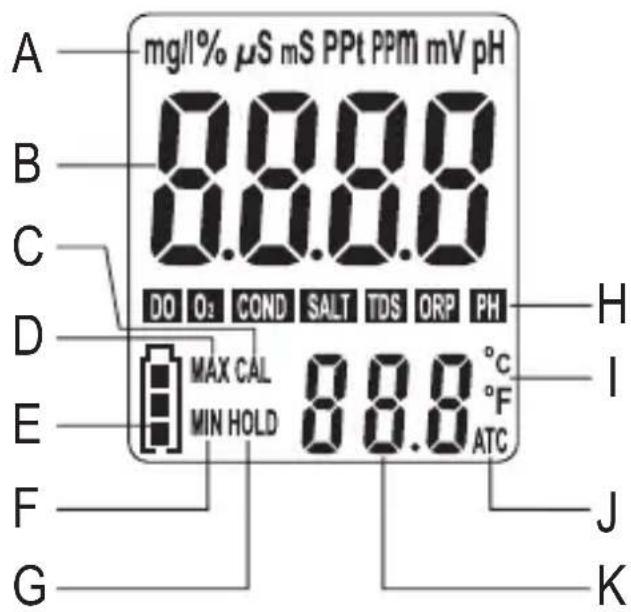

A Eenheid
B Meetwaarde
C Kalibreermodus ("CAL")
D Maximumwaarde ("MAX")
E Batterijtoestandsaanduiding
F Minimumwaarde ("MIN")
G Data-holdmodus ("HOLD")
H Bedrijfsmodus

I Temperatureureenheid ^ of ^

J Automatische temperatuurcompensatie ("ATC")

K Temperatuurmeetwaarde

• Open het batterijvak aan de bovenkant door eerst beide schroeven (2) met behulp van de meegeleverde inbussleutel uit te draaien en daarna het batterijvakdeksel (1) te verwijderen.
• Plaats vier batterijen van het type AAA/micro in het batterijvak. (Houd rekening met plus/+ en min/-). Kleine symbolen naast het batterijvak tonen de correcte positie van de batterijen bij het installeren.
• Plaats het deksel weer op het batterijvak en schroef het weer vast. Let daarbij op dat de dichtingsring juist geplaatst is.
• De batterij moet vervangen worden als het contrast van het scherm sterk vermindert of als het apparaat niet meer ingeschakeld kan worden. Bij zwakke batterijen knippert bovendien het symbool voor de batterijtoestandsaanduiding (E).

a) Eerste ingebruikname

De elektrode van de pH-meetsonde moet steeds vochtig gehouden worden zodat deze gedurende een langere periode nauwkeurige meetresultaten blijft leveren.

Als er zich daarom bij levering een kleine hoeveelheid vloeistof in de beschermkap van de pH-meetsonde bevindt, is dit normaal. Als er geen vloeistof zichtbaar is, moet u dit na de eerste ingebruikname in de beschermkap aanvullen.

Giet hiervoor een kleine hoeveelheid van de meegeleverde bewaarvloeistof ("Soaking Solution") in de beschermkap en schroef deze dan op de pH-meetsonde. De elektrode van de pH-meetsonde mag na de eerste ingebruikname niet meer uitdrogen.

Hetzelfde geldt bij de elektrode van de ORP-meetonde (niet inbegrepen, als accessoire te bestellen).

Let op dat de beschermkap met de bewaarvloeistof niet omkantelt. Als dit gebeurt, veegt u de vloeistof met een poreuze doek op en werpt u de doek in het normale huishoudelijk afval. Was uw handen grondig met water en zeep.

Als de bewaarvloeistof opgebruikt is, kan deze als accessoire worden besteld.

De elektrode van de pH-meetsonde is een slijtage-onderdeel, de levensduur is beperkt. Daarom is de pH-meetsonde niet in de waarborg/garantie opgenomen.

b) Meetsonde vervangen

• Schakel de combimeter uit.
- Los de vier wartelmoeren (6) en neem deze af.
- Trek de aanwezige meetsonde axiaal van de combimeter af, kantel hem niet. De meetsonde kan met heel weinig kracht worden afgetrokken; gebruik geen geweld!
- Steek een andere meetsonde in de combimeter. Let daarbij op dat de gleuf in de behuizing van de meetsonde naar voor in de richting van het scherm ligt zodat deze makkelijk kan worden opgeschoven.
- Bevestig de wartelmoer (6) correct en draai met de hand vast. Gebruik geen gereedschap, gebruik geen kracht!

c) In-/uitschakelen

Druk kort op de toets "CAL" (5) om de combimeter van het voertuig in of uit te schakelen.

Bij het inschakelen verschijnen gedurende enkele seconden alle segmenten van het LCD-scherm. Vervolgens wordt afhankelijk van de geïnstalleerde meetsonde een meetwaarde weergegeven, bovenop de temperatuur.

De batterijtoestandsaanduiding linksonder op het scherm geeft u de huidige toestand van de geïnstalleerde batterij. Als deze aanduiding knippert, zijn de batterijen leeg en moeten ze worden vervangen, zie hierboven.

De combimeter schakelt na ongeveer 10 minuten zelf uit, wanneer hij niet wordt gebruikt.

Als op het scherm de aanduiding "Err" verschijnt, is er geen meetsonde aan de combimeter geïnstalleerd of heeft de meetsonde geen contact met de aansluiting in de combimeter.

d) Bedrijfsmodus wijzigen

Door kort op de toets "MODE" (10) te drukken kunnen de bedrijfsmodi van de combimeter worden gewijzigd. In het display verschijnt een overeenkomstige aanduiding (H).

De respectievelijk mogelijke bedrijfsmodus is afhankelijk van de geïnstalleerde meetsonde.

Meetsonde "PH":

"PH" Meten/weergave van de pH-waarde

Meetsonde "COND":

"COND" Meten/weergave van de geleidbaarheid

"TDS" Meten/weergave van de TDS-waarde

"SALT" Meten/weergave van het zoutgehalte

Meetsonde "ORP" (niet inbegrepen, als accessoire te bestellen):

"ORP" Meten/weergave van de ORP-waarde

e) Temperatureureenheid °C of °F selecteren

Houd de toets "MODE" (10) langer ingedrukt om tussen de temperatuureenheid °C (graden Celsius) en °F (graden Fahrenheit) om te schakelen.

f) Meting uitvoeren

• Spoel de meetsonde voor de meting met gedistilleerd water af en veeg deze droog.
• Dompel de punt van de meetsonde ca. 2 - 3 cm in de te meten vloeistof onder.

Reik nooit met de hand of een ander lichaamsdeel in de vloeistof. Afhankelijk van de vloeistof kan dit tot verwondingen leiden.

• Beweeg de punt van de meetsonde een klein beetje heen en weer tot de aanduiding van de meetwaarde zich gestabiliseerd heeft. De automatische temperatuurcompensatie ("ATC") zorgt ook bij verschillende vloeistoftemperaturen steeds voor nauwkeurige meetwaarden.
• Opdat de gemeten waarde op het scherm bij het uittrekken uit de vloeistof blijft staan, drukt u kort op de toets "H/M" (4), wat de Datahold-functie activeert.. Als u opnieuw op de knop "H/M" drukt, wordt de Datahold-functie opnieuw gedeactiveerd.
• De combimeter beschikt ook over een meetmodus voor de maximum- en minimumwaarde.

Houd de toets "H/M" (4) langer ingedrukt, tot "MAX" (D) en "MIN" (F) tegelijk op het scherm knipperen.

Voer nu de meting uit, zoals hierboven beschreven. De combimeter slaat intern de maximum- en minimumwaarde op.

Om de opgeslagen maximumwaarde weer te geven, drukt u kort op de toets "H/M" (4). De aanduiding "MAX" (D) knippert.

Om de opgeslagen minimumwaarde weer te geven, drukt u kort op de toets "H/M" (4). De aanduiding "MIN" (F) knippert.

Wanneer u nogmaals kort op de toets "H/M" (4) drukt, knipperen de aanduidingen "MAX" (D) en "MIN" (F) tegelijk en kunt u de meting verderzetten.

Als de meetmodus voor de maximum-/minimumwaarde beëindigd wordt, houdt u de toets "H/M" (4) langer ingedrukt tot de aanduidingen "MAX" en "MIN" van het scherm verdwijnen.

Terwijl de combimeter zich in de meetmodus voor de maximum-/minimumwaarde bevindt, kan hij niet via de toets "GAL" (5) worden uitgeschakeld.

• Het scherm geeft aan de onderste en bovenste rand streepjes weer ("____"), wanneer de gemeten waarde het toegelaten meetbereik over- of onderschrijdt.
• Spoel de meetsonde na elke meting met gedistilleerd water af en veeg deze droog. Zo voorkomt u dat het bij de volgende meting tot een verkeerde meetwaarde komt omdat zich nog vloeistofresten van de vorige meting aan de meetsonde bevinden.

g) Werking beëindigen

De pH-elektrode moet steeds vochtig gehouden worden zodat deze gedurende een langere periode nauwkeurige meetresultaten blijft leveren. Hetzelfde geldt voor de ORP-elektrode..

Als er zich daarom bij levering een kleine hoeveelheid vloeistof in de beschermkap van de pH-elektrode bevindt, is dit normaal. Als er geen vloeistof zichtbaar is, moet u dit na de eerste ingebruikname in de beschermkap aanvullen.

Giet hiervoor een kleine hoeveelheid van de meegeleverde bewaarvloeistof ("Soaking Solution") in de beschermkap en schroef deze dan op de pH-elektrode. De pH-elektrode mag na de eerste ingebruikname niet meer uitdrogen.

Hetzelfde geldt bij de ORP-elektrode (niet inbegrepen, als accessoire te bestellen).

Let op dat de beschermkap met de bewaarvloeistof niet omkantelt. Als dit gebeurt, veegt u de vloeistof met een poreuze doek op en werpt u de doek in het normale huishoudelijk afval. Was uw handen grondig met water en zeep.

Het is niet nodig om de combimeter vóór elke meting te kalibreren. Wij raden aan om vóór elke tiende meting of om de twee weken het apparaat te kalibreren. Als de meegeleverde buffer-/kalibreeroplossingen opgebruikt zijn, kunnen deze als accessoire worden besteld.

a) Meetsonde voor de pH-waarde

• Plaats de meetsonde in de combimeter, indien dit nog niet is gebeurd. Schakel de combimeter in. Als bedrijfsmodus moet nu "PH" worden weergegeven.
• Spoel de punt van de meetsonde zorgvuldig met gedestilleerd water af om vloeistofresten van de voorgaande metingen te verwijderen.. Veeg de meetsonde droog.
• Steek de meetsonde in de bufferoplossing met pH-waarde 7 zodat de punt van de meets-onde ongeveer 2 - 3 cm is ondergedompeld.. Beweeg de punt van de meetsonde in de bufferoplossing een beetje heen en weer.

Wacht tenminste 30 seconden tot de aanduiding van de meetwaarde op het scherm stabiliseert.

- Houd de toets "U/CAL" (5) ingedrukt (ca. 3 seconden) tot onderaan het scherm "CAL" (C) verschijnt en op het scherm de waarde "7.00" knippert (resp. een waarde die met de temperatuur van de vloeistof overeenkomt, zie opdruk op de bufferoplossing).

De kalibrering start nu.

Door kort op de toets “☐/CAL” (5) te drukken kunt u de kalibrering voortijdig stoppen.

• Wanneer de kalibrering voltooid is, geeft het scherm "SA" (= "Save" = opslaan) en vervolgens "End" (= einde) weer. Daarna verschijnt de gemeten pH-waarde op het scherm.
• Trek de meetsonde uit de bufferoplossing. Spoel de punt van de meetsonde met gedistilleerd water af en veeg deze droog.
• Steek de meetsonde in de bufferoplossing met pH-waarde 4 zodat de punt van de meets-onde ongeveer 2 - 3 cm is ondergedompeld.. Beweeg de punt van de meetsonde in de bufferoplossing een beetje heen en weer.

Wacht tenminste 30 seconden tot de aanduiding van de meetwaarde op het scherm stabiliseert.

- Houd de toets "CAL" (5) ingedrukt (ca. 3 seconden) tot onderaan het scherm "CAL" (C) verschijnt en op het scherm de aanduiding "4:00" knippert (resp. een waarde die met de temperatuur van de vloeistof overeenkomt, zie opdruk op de bufferoplossing).

De kalibrering start nu.

→ Door kort op de toets "CAL" (5) te drukken kunt u de kalibrering voortijdig stoppen.

- Wanneer de kalibrering voltooid is, geeft het scherm “%” en de pH-waarde (“percentage of slope” = helling) voor de elektrode weer.. Bij een waarde onder de 70% of boven de 130% moet de meetsonde worden vervangen. Een waarde van 100% is optimaal.

Vervolgens verschijnt "SA" (= "Save" = opslaan) en "End" (= einde), daarna verschijnt de gemeten pH-waarde op het scherm.

De aanduiding "SA" verschijnt niet wanneer de kalibrering mislukt. Trek in dit geval de meetsonde uit de bufferoplossing en spoel de punt van de meetsonde zorgvuldig met gedestilleerd water af. Veeg de meetsonde droog.

Voer dan een nieuwe kalibrering uit en controleer of de punt van de meetsonde ook werkelijk volledig in de bufferoplossing is ondergedompeld..

Let altijd op om eerst een kalibrering met de bufferoplossing met pH-waarde 7 uit te voeren en pas daarna met de bufferoplossing met pH-waarde 4 (of anders met een bufferoplossing met pH-waarde 10, maar deze is niet inbegrepen).

Bufferoplossingen met een andere pH-waarde dan pH 4, pH 7 en pH 10 kunnen niet worden gebruikt voor het kalibreren van de combimeter.

b) Meetsonde voor de geleidbaarheid

• Plaats de meetsonde voor de geleidbaarheid in de combimeter, indien dit nog niet is gebeurd. Schakel de combimeter in. Als bedrijfsmodus moet nu "COND" worden weergegeven.
• Spoel de punt van de meetsonde zorgvuldig met gedestilleerd water af om vloeistofresten van de voorgaande metingen te verwijderen. Veeg de meetsonde droog.
• Steek de meetsonde in de kalibreeroplossing (1413 S/cm) zodat de punt van de meets-onde ongeveer 2 - 3 cm is ondergedompeld. Beweeg de punt van de meetsonde in de kalibreeroplossing een beetje heen en weer.

Wacht tenminste 30 seconden tot de aanduiding van de meetwaarde op het scherm stabiliseert.

- Houd dan de toets "CAL" (5) ingedrukt (ca. 3 seconden) tot onderaan op het scherm "CAL" (C) verschijnt en op het scherm de aanduiding "1413 μS/cm" knippert.

De kalibrering start nu.

→ Door kort op de toets "CAL" (5) te drukken kunt u de kalibrering voortijdig stoppen.

- Wanneer de kalibrering voltooid is, geeft het scherm "SA" (= "Save" = opslaan) en vervolgens "End" (= einde) weer. Daarna verschijnt de gemeten geleidbaarheidswaarde op het scherm.

De aanduiding "SA" verschijnt niet wanneer de kalibrering mislukt. Trek in dit geval de meetsonde uit de kalibreeroplossing en spoel de punt van de meetsonde zorgvuldig met gedestilleerd water af. Veeg de meetsonde droog.

Voer dan een nieuwe kalibrering uit en controleer of de punt van de meetsonde ook werkelijk volledig in de kalibreeroplossing is ondergedompeld..

Voor een meting in vloeistoffen met een zeer hoge geleidbaarheid moet een kalibreeroplossing met 12,88 mS/cm worden gebruikt (niet inbegrepen)

Kalibreeroplossingen met een andere geleidbaarheidswaarde dan 1413 S/cm of 12,88 mS/cm kunnen niet worden gebruikt voor het kalibreren van de combimeter.

- Wanneer de punt van de meetsonde niet in een vloeistof is ondergedompeld en er in de aanduiding geen meetwaarde van 0 μS/cm verschijnt, start u het kalibreren. Houd dan, zoals hierboven beschreven, de toets “∪/CAL” (5) ingedrukt (ca. 3 seconden) tot onderaan op het scherm “CAL” (C) verschijnt en op het scherm de aanduiding “0 μS/cm” knippert.

Wanneer de kalibrering voltooid is, geeft het scherm "SA" (= "Save" = opslaan) en vervolgens "End" (= einde) weer. Daarna verschijnt de gemeten geleidbaarheidswaarde op het scherm. (die moet nu 0 μS/cm zijn).

12. ONDERHOUD EN REINIGING

Vervang eventueel de batterijen indien nodig en reinig de meetsonden. Het product is voor de rest onderhoudsvrij. Haal het product niet uit elkaar (behoudens de in deze gebruiksaanwijzing beschreven activiteiten, vb. voor het vervangen van de meetsonden).

Reinig het product zorgvuldig, vb. met een droge, schone en zachte doek. Druk niet te hard op het display. Dit kan niet alleen krassporen veroorzaken, maar het scherm kan ook beschadigd worden.

Voor de reiniging van de punten van de meetsonden mag uitsluitend gedestilleerd water (vb. gedeïoniseerd water) worden gebruikt aangezien anders de meetwaarden kunnen worden beinvloed. Gebruik voor het afdeppen/drogen van de meetsonden uitsluitend papieren doekjes.

Gebruik voor de reiniging geen agressieve reinigingsmiddelen, alcohol of chemische producten. Dit kan niet alleen tot verkleuring leiden, maar ook tot schade aan het product.

13. AFVOER

a) Algemeen

Elektronische apparaten kunnen gerecycled worden en horen niet thuis in het huisvuil.

er het product aan het einde van de levensduur volgens de geldende wet- telijke voorschriften.

er evt. geplaatste batterijen/accu's en gooi deze afzonderlijk van het product weg.

b) Batterijen en accu's

U bent als consument wettelijk verplicht om alle lege accu's en batterijen in te leveren; het afvoeren van lege batterijen via het gewone huisvuil is verboden.

Batterijen/accu's die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mogen niet via het huisvuil worden afgevoerd.

Lege batterijen/accu's kunt u gratis inleveren bij de verzamelplaatsen van uw gemeente, onze filialen of andere verkooppunten van batterijen/accu's!

Zo voldoet u aan de wettelijke verplichtingen voor afvalscheiding en draagt u bij aan de bescherming van het milieu.

Stroomverzorging .... 4 batterijen van het type AAA/micro

Beschermtype IP57

Drijven ...... ja

Omgevingsvoorwaarden .... Temperatuur 0 °C tot +50 °C, luchtvochtigheid <85%

Afmetingen .... Combimeter: 195 x 40 x 36 mm (L x B x H)

Opbergkoffer: 230 x 205 x 50 mm (B X D x H)

Gewicht 135 g (met batterijen)

pH ORP Temperatuur
Meetbereik -2 ~ 16,00 -1	000 ~ 1000 0 ~ 90,0 °C
Nauwkeurigheid ±0.01 + 1 digit ±2 + 1 digit ±0,2 °C + 1 digit
Resolutie 0,01 pH 1 mV 0,1 °C
Automatische temperatuurcompensatie (ATC)	0 ~ 90 °C
Kalibrering 4,00, 7,00, 10,01

	Geleidbaarheid	TDS	Zoutgehalte
Meetbereik 0 ~ 2000 μS	2,00 ~ 20,00 mS	0 ~ 1300 ppm1,30 ~ 13,00 ppt	0 ~ 1000 ppm1,00 ~ 12,00 ppt
Nauwkeurigheid ±2% FS	±2% FS	±2% FS
Resolutie 1 μS/0.01 mS	1 ppm/0.01 ppt	1 ppm/0.01 ppt
Automatische temperatuurcompensatie (ATC)	0 ~ 50 °C	0 ~ 50 °C	0 ~ 50 °C
Kalibrering 0 μS, 1413 μS, 12,88 mS

De ORP-meetsonde is niet inbegrepen; zij kan als accessoire worden besteld.

D Impressum

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microver-filming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitge-ver. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
