BEDIENUNGSANLEITUNG KBM100 VOLTCRAFT

(D) BEDIENUNGSANLEITUNG SEITE 2 - 18

COMBINATION METER "KBM-100"

GB OPERATING INSTRUCTIONS PAGE 19 - 35

Best.-Nr. / Item no. /

N° de commande / Bestelnr.:

1234022

Seite

1. Einführung 3
2. Symbol-Erklärung....4
3. Lieferumfang 4
4. Bestimmungsgemäße Verwendung ....5
5. Sicherheitshinweise....6
6. Batterie- und Akkuhinweise 7
7. Bedienelemente 8
8. Anzeigen im Display....9
9. Batterien einlegen, Batteriewechsel 9
10. Bedienung .... 10

a) Erstinbetriebnahme 10
b) Mess-Sonde wechseln 10
c) Ein-/Ausschalten 11
d) Betriebsart wechseln....11
e) Temperatureinheit °C oder °F wählen 12
f) Messung durchführen 12
g) Betrieb beenden....13

1. Kalibrierung....14

a) Mess-Sonde für den pH-Wert 14
b) Mess-Sonde für die Leitfähigkeit....15

1. Wartung und Reinigung....17
2. Entsorgung....17

a) Allgemein 17
b) Batterien und Akkus 17

1. Technische Daten....18

1. EINFÜHRUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft® - Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.

Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte Technik und die zuverlässige Qualität unserer Voltcraft® - Produkte bieten wir Ihnen mit einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft® - Produkt!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at www.business.conrad.at

Schweiz: www.conrad.ch www.biz-conrad.ch

2. SYMBOL-ERKLÄRUNGEN

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das „Pfeil“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

3. LIEFERUMFANG

• Messgerät
  • Elektrode zur Messung der Leitfähigkeit
  • Kalibrierlösung mit pH-Wert 4 (50 ml)
  • Kalibrierlösung mit pH-Wert 7 (50 ml)
• Kalibrierlösung mit Leitfähigkeit 1413 S/cm (50 ml)
• Elektrodenflüssigkeit für pH- und ORP-Elektrode (5 ml)
• Sechskantschlüssel
  • 2x Ersatzschrauben für Batteriefachdeckel
• Trageschlaufe mit Clip
• Aufbewahrungskoffer
• Bedienungsanleitung

- Elektrode zur Messung des pH-Werts (bei Lieferung bereits am Messgerät montiert)

4. BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Produkt dient zur Messung von pH-Wert, ORP (Mess-Sonde nicht im Lieferumfang, separat bestellbar), Leitfähigkeit, TDS und der Salinität von spannungslosen, nicht brennbaren bzw. nicht ätzenden Flüssigkeiten.

Der Einsatzbereich erstreckt sich sowohl auf den häuslichen Bereich, als auch auf (Fisch-)Teiche, Schwimmbecken, Photolabore, Schulen, Gärtnereien, usw. Für den Einsatz im Industriebereich (z.B. Galvano-Technik) ist das Messgerät nicht geeignet.

Eine automatische Temperaturanpassung („ATC“ = „automatic temperature compensation“) sorgt für stabile Messwerte auch bei schwankenden Temperaturen.

Der Betrieb erfolgt mit vier Batterien vom Typ AAA/Micro.

Die Sicherheitshinweise und alle anderen Informationen der Bedienungsanleitung sind unbedingt zu beachten. Bewahren Sie diese Bedienungsanleitung auf. Geben Sie das Gerät nur zusammen mit dieser Bedienungsanleitung an dritte Personen weiter.

Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur Beschädigung dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand etc. verbunden.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen.

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals, bis auf die in dieser Bedienungsanleitung beschriebene Vorgehensweise beim Einlegen/Wechseln der Batterien und dem Wechseln der Mess-Sonden.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Das Produkt darf keinen extremen Temperaturen, starken Vibrationen oder starken mechanischen Beanspruchungen ausgesetzt werden. Schützen Sie es vor Sonneneinstrahlung, Staub und Schmutz.
• Der Hersteller übernimmt keine Verantwortung für falsche bzw. ungenaue Anzei-gen oder für die Auswirkungen, die durch solche Anzeigen entstehen können.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

Wenn Sie Beschädigungen feststellen, so darf das Produkt nicht mehr betrieben werden, bringen Sie das Produkt in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.

- In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu beachten.

- Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden!

- Sollten Sie sich über den korrekten Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

6. BATTERIE- UND AKKUHINWEISE

• Batterien/Akkus gehören nicht in Kinderhände.
• Achten Sie beim Einlegen der Batterien/Akkus auf die richtige Polung (Plus/+ und Minus/beachten).
• Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.
• Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Aus Batterien/Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände oder Oberflächen, die damit in Berührung kommen, können teils massiv beschädigt werden. Bewahren Sie Batterien/Akkus deshalb an einer geeigneten Stelle auf.
• Achten Sie darauf, dass Batterien/Akkus nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Explosionsgefahr!
• Herkömmliche nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr! Laden Sie ausschließlich dafür vorgesehene wiederaufladbare Akkus, verwenden Sie ein geeignetes Ladegerät.
• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die eingelegten Batterien/Akkus. Bei Überalterung besteht andernfalls die Gefahr, dass Batterien/Akkus auslaufen, was Schäden am Produkt verursacht, Verlust von Gewährleistung/Garantie!
• Wechseln Sie immer den ganzen Satz Batterien/Akkus aus, verwenden Sie nur Batterien/Akkus des gleichen Typs/Herstellers und des gleichen Ladezustands (keine vollen mit halbvollen oder leeren Batterien/Akkus mischen).
• Mischen Sie niemals Batterien mit Akkus. Verwenden Sie entweder Batterien oder Akkus.
• Für die umweltgerechte Entsorgung von Batterien und Akkus lesen Sie bitte das Kapitel „Entsorgung“.

Ein Betrieb des Kombimessgeräts mit Akkus ist möglich. Allerdings nimmt durch die geringere Spannung (Batterie = 1,5 V, Akku = 1,2 V) die Betriebsdauer und der Display-kontrast stark ab.

Wir empfehlen Ihnen deshalb, aus Gründen der Betriebssicherheit keine Akkus zu verwenden, sondern in das Kombimessgerät ausschließlich hochwertige Alkaline-Batterien einzusetzen, um eine lange und sichere Funktion zu gewährleisten.

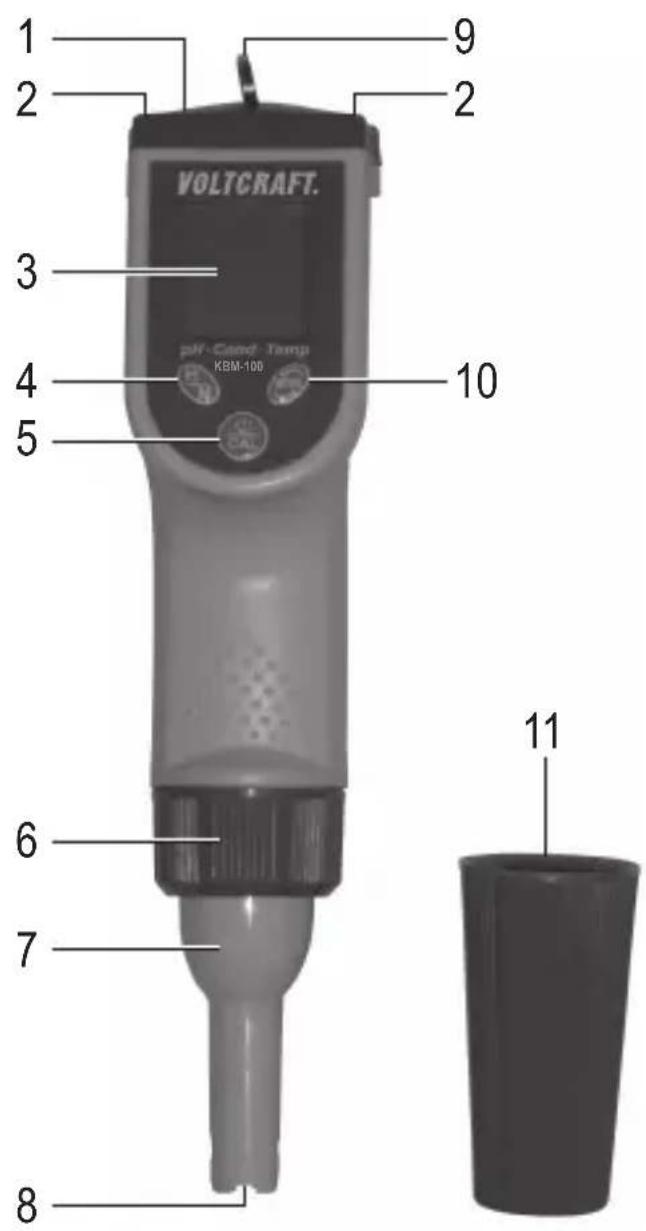

7. BEDIENELEMENTE

1 Batteriefachdeckel
2 Zwei Innensechskantschrauben zur Fixierung des Batteriefachdeckels
3 LC-Display
4 Taste „H/M“
5 Taste „ ⏻/CAL“
6 Überwurfmutter zur Fixierung der Mess-Sonde
7 Austauschbare Mess-Sonde
8 Sondenspitze
9 Ring zur Fixierung der Trageschlaufe
10 Taste „MODE“
11 Schutzkappe für Mess-Sonde

VOLTCAFT. pH-Cond Tamp KBM-100 1 2 3 4 5 6 7 8 9 10 11

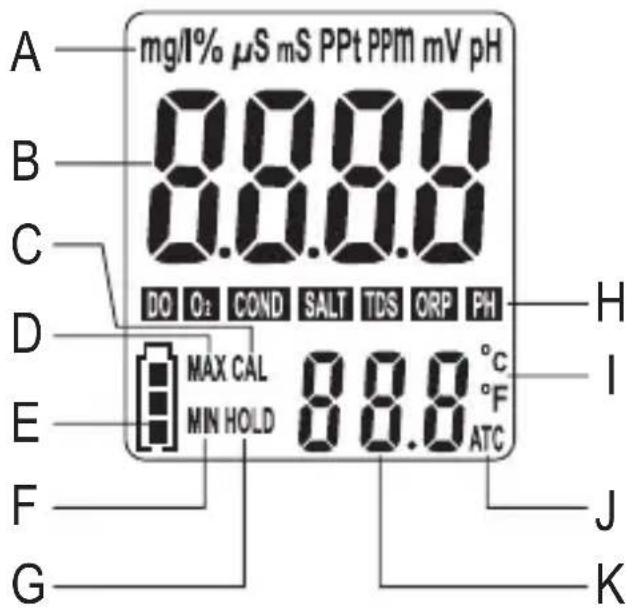

8. ANZEIGEN IM DISPLAY

A Einheit
B Messwert
C Kalibriermodus („CAL“)
D Maximumwert („MAX“)
E Batterie-Zustandsanzeige
F Minimumwert („MIN“)
G Data-Hold-Modus („HOLD“)
H Betriebsart

I Temperatureinheit °C oder °F

J Automatische Temperatur-Kompensation („ATC“)

K Temperatur-Messwert

• Öffnen Sie das Batteriefach auf der Oberseite, indem Sie zunächst die beiden Schrauben (2) über den mitgelieferten Innensechskantschlüssel herausdrehen und anschließend den Batteriefachdeckel (1) abnehmen.
• Legen Sie vier Batterien vom Typ AAA/Micro polungsrichtig in das Batteriefach ein (Plus/+ und Minus/- beachten). Kleine Symbole neben dem Batteriefach zeigen die richtige Anordnung der Batterien beim Einlegen an.
• Setzen Sie den Batteriefachdeckel auf und schrauben Sie ihn wieder fest. Achten Sie dabei darauf, dass der Dichtungsring im Batteriefachdeckel korrekt sitzt.
• Ein Batteriewechsel ist erforderlich, wenn der Displaykontrast stark abnimmt oder sich das Gerät nicht mehr einschalten lässt. Bei schwachen Batterien blinkt außerdem das Symbol für die Batterie-Zustandsanzeige (E).

a) Erstinbetriebnahme

Die Elektrode der pH-Mess-Sonde muss immer feucht gehalten werden, um über einen langen Zeitraum genaue Messergebnisse liefern zu können.

Falls sich deshalb bei Lieferung eine kleine Menge Flüssigkeit in der Schutzkappe der pH-Mess-Sonde befindet, so ist dies normal. Falls keine Flüssigkeit sichtbar ist, müssen Sie diese nach der Erstinbetriebnahme in die Schutzkappe einfüllen.

Geben Sie hierzu eine kleine Menge der mitgelieferten Aufbewahrungsflüssigkeit („So-aking Solution“) in die Schutzkappe und schrauben Sie die Schutzkappe dann auf die pH-Mess-Sonde. Die Elektrode der pH-Mess-Sonde darf nach der Erstinbetriebnahme nicht mehr austrocknen.

Gleiches gilt bei der Elektrode der ORP-Mess-Sonde (nicht im Lieferumfang, als Zubehör bestellbar).

Achten Sie darauf, dass die Schutzkappe mit der darin befindlichen Aufbewahrungsflüssigkeit nicht umkippt. Ist dies passiert, so wischen Sie die Flüssigkeit mit einem saugfähigen Tuch auf und geben Sie das Tuch in den normalen Hausmüll. Waschen Sie Ihre Hände sorgfältig mit Wasser und Seife.

Sollte die Aufbewahrungsflüssigkeit aufgebraucht sein, können Sie diese als Zubehör nachkaufen.

Die Elektrode der pH-Mess-Sonde ist ein Verschleißteil, die Lebensdauer ist begrenzt. Aus diesem Grund ist die pH-Mess-Sonde von der Gewährleistung/Garantie ausgenommen.

b) Mess-Sonde wechseln

• Schalten Sie das Kombimessgerät aus.
- Lösen Sie die Überwurfmutter (6) und nehmen Sie sie ab.
- Ziehen Sie die vorhandene Mess-Sonde axial von dem Kombimessgerät ab, verkanten Sie sie nicht. Die Mess-Sonde lässt sich mit sehr wenig Kraftaufwand abziehen, wenden Sie keine Gewalt an!
- Stecken Sie eine andere Mess-Sonde in das Kombimessgerät. Achten Sie dabei darauf, dass der Schlitz im Gehäuse der Mess-Sonde nach vorne zum Display hin liegt, so dass sie sich leicht aufschieben lässt.
- Setzen Sie die Überwurfmutter (6) richtig auf und drehen Sie sie mit der Hand fest. Verwenden Sie kein Werkzeug, wenden Sie keine Gewalt an!

c) Ein-/Ausschalten

Drücken Sie kurz die Taste „UCAL“ (5), um das Kombimessgerät ein- oder auszuschalten.

Beim Einschalten erscheinen für einige Sekunden alle Segmente des LC-Displays. Anschließend wird abhängig von der eingesetzten Mess-Sonde ein Messwert angezeigt, außerdem die Temperatur.

Die Batterie-Zustandsanzeige links unten im Display gibt Ihnen den aktuellen Zustand der eingelegten Batterien an. Blinkt diese Anzeige, sind die Batterien leer und müssen ersetzt werden, siehe oben.

Das Kombimessgerät schaltet sich nach etwa 10 Minuten selbst aus, wenn es nicht benutzt wird.

Erscheint im Display die Anzeige „Err“, so ist keine Mess-Sonde am Kombimessgerät eingesteckt bzw. die Mess-Sonde hat keinen Kontakt zum Anschluss im Kombimessgerät.

d) Betriebsart wechseln

Durch kurzes Drücken der Taste „MODE“ (10) lassen sich die Betriebsmodi des Kombimessgeräts wechseln. Im Display erscheint eine entsprechende Anzeige (H).

Die jeweils mögliche Betriebsart ist abhängig von der eingesetzten Mess-Sonde:

Mess-Sonde „PH“:

„PH“ Messung/Anzeige des pH-Werts

Mess-Sonde „COND“:

„COND“ Messung/Anzeige der Leitfähigkeit

„TDS“ Messung/Anzeige des TDS-Werts

„SALT“ Messung/Anzeige der Salinität

Mess-Sonde „ORP“ (nicht im Lieferumfang, als Zubehör bestellbar):

„ORP“ Messung/Anzeige des ORP-Werts

e) Temperatureinheit °C oder °F wählen

Halten Sie die Taste „MODE“(10) länger gedrückt, um zwischen der Temperatureinheit °C (Grad Celsius) und °F (Grad Fahrenheit) umzuschalten.

f) Messung durchführen

• Spülen Sie die Mess-Sonde vor der Messung mit destilliertem Wasser ab und wischen Sie diese trocken.
• Tauchen Sie die Spitze der Mess-Sonde ca. 2 - 3 cm in die zu messende Flüssigkeit.

Fassen Sie nicht mit der Hand oder anderen Körperteilen in die Flüssigkeit. Abhängig von der Flüssigkeit könnte es zu Verletzungen führen.

• Bewegen Sie die Spitze der Mess-Sonde leicht hin und her, bis sich die Anzeige des Messwerts stabilisiert hat. Die automatische Temperatur-Kompensation („ATC“) sorgt auch bei unterschiedlichen Flüssigkeitstemperaturen für stets genaue Messwerte.
• Damit der gemessene Wert im Display beim Herausziehen aus der Flüssigkeit stehenbleibt, drücken Sie kurz die Taste „H/M“ (4), dies aktiviert die Datahold-Funktion. Ein erneuter Druck auf die Taste „H/M“ deaktiviert die Datahold-Funktion wieder.
• Das Kombimessgerät verfügt auch über einen Messmodus für den Maximum- und Minimumwert.

Halten Sie die Taste „H/M“ (4) länger gedrückt, bis im Display „MAX“ (D) und „MIN“ (F) gleichzeitig blinkt.

Führen Sie nun wie oben beschrieben die Messung durch. Das Kombimessgerät speichert intern den Maximum- und Minimumwert.

Um den gespeicherten Maximumwert anzuzeigen, drücken Sie kurz die Taste „H/M“ (4). Die Anzeige „MAX“ (D) blinkt.

Um den gespeicherten Minimumwert anzuzeigen, drücken Sie kurz die Taste „H/M“ (4). Die Anzeige „MIN“ (F) blinkt.

Wenn Sie nochmals die Taste „H/M“ (4) kurz drücken, blinkt die Anzeige „MAX“ (D) und „MIN“ (F) gleichzeitig und Sie können die Messung fortsetzen.

Soll der Messmodus für den Maximum-/Minimumwert beendet werden, halten Sie die Taste „H/M“ (4) länger gedrückt, bis die Anzeige „MAX“ und „MIN“ aus dem Display verschwindet.

Während sich das Kombimessgerät im Messmodus für den Maximum-/Minimumwert befindet, lässt es sich über die Taste „CAL“ (5) nicht ausschalten.

• Das Display zeigt am oberen oder unteren Rand Striche an („____“), wenn der gemessene Wert den zulässigen Messbereich über- oder unterschreitet.
• Spülen Sie die Mess-Sonde nach jeder Messung mit destilliertem Wasser ab und wischen Sie diese trocken. So verhindern sie, dass es bei der nächsten Messung zu einem falschen Messwert kommt, weil sich an der Mess-Sonde noch Flüssigkeitsreste der vorangegangenen Messung befinden.

g) Betrieb beenden

Die pH-Elektrode muss immer feucht gehalten werden, um über einen langen Zeitraum genaue Messergebnisse liefern zu können. Gleiches gilt für die ORP-Elektrode.

Falls sich deshalb bei Lieferung eine kleine Menge Flüssigkeit in der Schutzkappe der pH-Elektrode befindet, so ist dies normal. Falls keine Flüssigkeit sichtbar ist, müssen Sie diese nach der Erstinbetriebnahme in die Schutzkappe einfüllen.

Geben Sie hierzu eine kleine Menge der mitgelieferten Aufbewahrungsflüssigkeit („Soaking Solution“) in die Schutzkappe und schrauben Sie die Schutzkappe dann auf die pH-Elektrode. Die pH-Elektrode darf nach der Erstinbetriebnahme nicht mehr austrocknen.

Gleiches gilt bei ORP-Elektrode (nicht im Lieferumfang, als Zubehör bestellbar).

Achten Sie darauf, dass die Schutzkappe mit der darin befindlichen Aufbewahrungsflüssigkeit nicht umkippt. Ist dies passiert, so wischen Sie die Flüssigkeit mit einem saugfähigen Tuch auf und geben Sie das Tuch in den normalen Hausmüll. Waschen Sie Ihre Hände mit Wasser und Seife sorgfältig ab.

Es ist nicht notwendig, das Kombimessgerät vor jeder Messung zu kalibrieren. Es wird empfohlen, vor jeder zehnten Messung oder alle zwei Wochen eine Kalibrierung durchzuführen. Sollten die mitgelieferten Puffer-/Kalibrierlösungen aufgebraucht sein, können Sie diese als Zubehör nachkaufen.

a) Mess-Sonde für den pH-Wert

• Setzen Sie die Mess-Sonde in das Kombimessgerät ein, falls noch nicht geschehen. Schalten Sie das Kombimessgerät ein. Als Betriebsart muss nun „PH“ angezeigt werden.
• Spülen Sie die Spitze der Mess-Sonde sorgfältig mit destilliertem Wasser ab, um Flüssigkeitsreste der vorangegangenen Messungen zu entfernen. Wischen Sie die Mess-Sonde trocken.
• Stecken Sie die Mess-Sonde in die Pufferlösung mit dem pH-Wert 7, so dass die Spitze der Mess-Sonde etwa 2 - 3 cm untertaucht. Bewegen Sie die Spitze der Mess-Sonde in der Pufferlösung etwas hin und her.

Warten Sie mindestens 30 Sekunden, bis sich die Anzeige des Messwerts im Display stabilisiert.

- Halten Sie die Taste „U/CAL“ (5) so lange gedrückt (ca. 3 Sekunden), bis unten im Display „CAL“ (C) erscheint und im Display der Wert „7.00“ blinkt (bzw. ein Wert entsprechend der Temperatur der Flüssigkeit, siehe Aufdruck auf der Pufferlösung).

Die Kalibrierung wird nun gestartet.

Durch kurzes Drücken der Taste „☐/CAL“ (5) können Sie die Kalibrierung vorzeitig abbrechen.

• Wenn die Kalibrierung beendet ist, zeigt das Display „SA“ (= „Save“ = speichern) und anschließend „End“ (= Ende), danach erscheint im Display der gemessene pH-Wert.
• Ziehen Sie die Mess-Sonde aus der Pufferlösung heraus. Spülen Sie die Spitze der Mess-Sonde mit destilliertem Wasser ab und wischen Sie sie trocken.
• Stecken Sie die Mess-Sonde in die Pufferlösung mit dem pH-Wert 4, so dass die Spitze der Mess-Sonde etwa 2 - 3 cm untertaucht. Bewegen Sie die Spitze der Mess-Sonde in der Pufferlösung etwas hin und her.

Warten Sie mindestens 30 Sekunden, bis sich die Anzeige des Messwerts im Display stabilisiert.

- Halten Sie die Taste „CAL“ (5) so lange gedrückt (ca. 3 Sekunden), bis unten im Display „CAL“ (C) erscheint und im Display die Anzeige „4.00“ blinkt (bzw. ein Wert entsprechend der Temperatur der Flüssigkeit, siehe Aufdruck auf der Pufferlösung).

Die Kalibrierung wird nun gestartet.

→ Durch kurzes Drücken der Taste „OAL“ (5) können Sie die Kalibrierung vorzeitig abbrechen.

- Wenn die Kalibrierung beendet ist, zeigt das Display „%“ und den PTS-Wert („percentage of slope“ = Steigung) für die Elektrode an. Bei einem Wert unter 70% bzw. über 130% muss die Mess-Sonde ausgetauscht werden. Ein Wert von 100% ist optimal.

Anschließend erscheint „SA“ (= „Save“ = speichern) und „End“ (= Ende), danach erscheint im Display der gemessene pH-Wert.

Die Anzeige „SA“ erscheint nicht, wenn die Kalibrierung fehlschlägt. Ziehen Sie in diesem Fall die Mess-Sonde aus der Pufferlösung und spülen Sie die Spitze der Mess-Sonde sorgfältig mit destilliertem Wasser ab. Wischen Sie die Mess-Sonde trocken.

Führen Sie dann eine erneute Kalibrierung durch, kontrollieren Sie, ob die Spitze der Mess-Sonde auch wirklich vollständig in der Pufferlösung eingetaucht ist.

Achten Sie immer darauf, zuerst eine Kalibrierung mit der Pufferlösung mit pH-Wert 7 durchzuführen und erst danach mit der Pufferlösung mit pH-Wert 4 (oder alternativ mit einer Pufferlösung mit pH-Wert 10, diese ist aber nicht im Lieferumfang).

Pufferlösungen mit einem anderen pH-Wert als pH 4, pH 7 und pH 10 können nicht zum Kalibrieren des Kombimessgeräts verwendet werden.

b) Mess-Sonde für die Leitfähigkeit

• Setzen Sie die Mess-Sonde für die Leitfähigkeit in das Kombimessgerät ein, falls noch nicht geschehen. Schalten Sie das Kombimessgerät ein. Als Betriebsart muss nun „COND“ angezeigt werden.
• Spülen Sie die Spitze der Mess-Sonde sorgfältig mit destilliertem Wasser ab, um Flüssigkeitsreste der vorangegangenen Messungen zu entfernen. Wischen Sie die Mess-Sonde trocken.
• Stecken Sie die Mess-Sonde in die Kalibrierlösung (1413 μS/cm), so dass die Spitze der Mess-Sonde etwa 2 - 3 cm untertaucht. Bewegen Sie die Spitze der Mess-Sonde in der Kalibrierlösung etwas hin und her.

Warten Sie mindestens 30 Sekunden, bis sich die Anzeige des Messwerts im Display stabilisiert.

- Halten Sie die Taste „CAL“ (5) so lange gedrückt (ca. 3 Sekunden), bis unten im Display „CAL“ (C) erscheint und im Display die Anzeige „1413 μS/cm“ blinkt.

Die Kalibrierung wird nun gestartet.

Durch kurzes Drücken der Taste „CAL“ (5) können Sie die Kalibrierung vorzeitig abbrechen.

- Wenn die Kalibrierung beendet ist, zeigt das Display „SA“ (= „Save“ = speichern) und anschließend „End“ (= Ende), danach erscheint im Display der gemessene Leitfähigkeitswert.

Die Anzeige „SA“ erscheint nicht, wenn die Kalibrierung fehlschlägt. Ziehen Sie in diesem Fall die Mess-Sonde aus der Kalibrierlösung und spülen Sie die Spitze der Mess-Sonde sorgfältig mit destilliertem Wasser ab. Wischen Sie die Mess-Sonde trocken.

Führen Sie dann eine erneute Kalibrierung durch, kontrollieren Sie, ob die Spitze der Mess-Sonde auch wirklich vollständig in der Kalibrierlösung eingetaucht ist.

Für eine Messung in Flüssigkeiten mit sehr hoher Leitfähigkeit ist eine Kalibrierlösung mit 12,88 mS/cm zu verwenden (nicht im Lieferumfang).

Kalibrierlösungen mit einem anderen Leitfähigkeitswert als 1413 S/cm oder 12,88 mS/cm können nicht zum Kalibrieren des Kombimessgeräts verwendet werden.

- Wenn die Spitze der Mess-Sonde nicht in einer Flüssigkeit eingetaucht ist und in der Anzeige nicht ein Messwert von 0 μS/cm erscheint, so starten Sie die Kalibrierung. Halten Sie dazu wie oben beschrieben die Taste „☐/CAL“ (5) so lange gedrückt (ca. 3 Sekunden), bis unten im Display „CAL“ (C) erscheint und im Display die Anzeige „0 μS/cm“ blinkt.

Wenn die Kalibrierung beendet ist, zeigt das Display „SA“ (= „Save“ = speichern) und anschließend „End“ (= Ende), danach erscheint im Display der gemessene Leitfähigkeitswert (dies sollte jetzt 0 μS/cm sein!).

12. WARTUNG UND REINIGUNG

Das Produkt ist für Sie bis auf einen gelegentlichen Batteriewechsel und die Reinigung der Mess-Sonden wartungsfrei. Zerlegen Sie das Produkt nicht (bis auf die in dieser Bedienungsanleitung beschriebenen Tätigkeiten z.B. zum Wechseln der Mess-Sonden).

Reinigen Sie das Produkt sorgfältig z.B. mit einem weichen, sauberen Tuch. Drücken Sie nicht zu stark auf das Display, dies führt nicht nur zu Kratzspuren, sondern das Display könnte beschädigt werden.

Für die Reinigung der Spitzen der Mess-Sonden darf nur destilliertes Wasser (bzw. entionisiertes Wasser) verwendet werden, da es andernfalls zu einer Beeinflussung der Messwerte kommen kann. Setzen Sie zum Abtupfen/Trocknen der Mess-Sonden nur Papiertücher ein.

Verwenden Sie zur Reinigung keine aggressiven Reinigungsmittel, keinen Alkohol oder gar Chemikalien, dies kann nicht nur zu Verfärbungen, sondern auch zur Beschädigung des Produkts führen.

13. ENTSORGUNG

a) Allgemein

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

en Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.

men Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt von dem Produkt.

b) Batterien und Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit nebenstehendem Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz

14. TECHNISCHE DATEN

Stromversorgung ....4 Batterien vom Typ AAA/Micro

Schutzart IP57

Schwimmfähig ..... ja

Umgebungsbedingungen .... Temperatur 0 °C bis +50 °C; Luftfeuchte <85%

Abmessungen .... Kombimessgerät: 195 x 40 x 36 mm (L x B x H)

Aufbewahrungskoffer: 230 x 205 x 50 mm (B x T x H)

Gewicht 135 g (mit Batterien)

pH ORP Temperatur
Messbereich -2 ~ 16,00 -1000 ~ 1000 0 ~ 90,0 °C
Genauigkeit ±0.01 + 1 digit ±2 + 1 digit ±0,2 °C + 1 digit
Auflösung 0,01 pH 1 mV	0.1 °C
Automatische Temperatur-Kompensation (ATC)	0 ~ 90 °C
Kalibrierung	4,00, 7,00, 10,01

Leitfähigkeit	TDS Salinität
Messbereich 0 ~ 2000 μS	2,00 ~ 20,00 mS	0 ~ 1300 ppm1,30 ~ 13,00 ppt	0 ~ 1000 ppm1,00 ~ 12,00 ppt
Genauigkeit ±2% FS	±2% FS	±2% FS
Auflösung 1 μS/0.01 mS	1 ppm/0.01 ppt	1 ppm/0.01 ppt
Automatische Temperatur-Kompensation (ATC)	0 ~ 50 °C	0 ~ 50 °C	0 ~ 50 °C
Kalibrierung	0 μS, 1413 μS, 12,88 mS

Die ORP-Mess-Sonde ist nicht im Lieferumfang enthalten; sie kann als Zubehör bestellt werden.

Page

Suisse: www.conrad.ch

www.biz-conrad.ch

2. EXPLICATION DES SYMBOLES

1. Technische gegevens....69

1. INLEIDING

Geachte klant,

4. VOORGESCHREVEN GEBRUIK

8. AANDUIDINGEN OP HET SCHERM

14. TECHNISCHE GEGEVENS

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
