Producttype	Zandfilter voor zwembad
Merk	Hayward
Model	ProSeries HB
Gebruik	Filtratie van zwembadwater
Klepposities	Filter, Backwash, Rinse, Waste, Closed
Terugspoeldruk	+10 PSI (0.7 bar) ten opzichte van de begindruk
Maximale installatiehoogte	1,5 m boven het waterniveau
Tankmateriaal	Polyethyleen
Tankgarantie	5 jaar
Productgarantie	2 jaar
Onderdelen	Gebruik originele Hayward-onderdelen
Regulier onderhoud	Regelmatig terugspoelen op basis van druk
Winterklaar maken	Volledig aftappen, klep tussen twee standen laten
Veiligheid	Stop de pomp voordat u de klepstand wijzigt
Installatie	Vereist filtreerzand en aansluiting op de pomp
Initiele druk	Noteer de druk bij opstarten ter referentie
Reiniging van voorfilters	Reinig regelmatig de voorfilters van de pomp en de skimmers
Aanbevolen filtratieduur	10 tot 14 uur per dag
Manometer	Inbegrepen
Aftapplug	Ja, aan de onderkant van de tank

Veelgestelde vragen - ProSeries HB HAYWARD

Hoe installeer ik het Hayward ProSeries HB zandfilter?

Plaats het filter op een vlakke en schone ondergrond, maximaal 1,5 m boven het waterniveau. Monteer de pomp volgens de instructies. Vul de tank met speciaal zand nadat u de diffuser en de luchtontluchtingsbuis hebt geplaatst. Sluit de meerwegklep en de zwembadslangen aan (skimmers, retour, afvoer). Draai de aansluitingen vast en sluit de pomp elektrisch aan.

Welk type zand moet ik gebruiken voor het ProSeries HB filter?

Gebruik speciaal zand voor zwembadfiltratie, meestal met een korrelgrootte van 0,4 tot 0,8 mm. De exacte hoeveelheid staat op het etiket van het filter. Vul de tank half met water voordat u het zand toevoegt.

Hoe voer ik een terugspoeling (backwash) uit?

Stop de pomp. Zet de klep in de stand BACKWASH (druk de hendel omlaag voordat u draait). Start de pomp opnieuw en laat deze draaien tot het water helder wordt in het kijkglas (ongeveer 2 minuten). Stop de pomp, zet de klep in stand RINSE gedurende 1 minuut, en zet hem vervolgens terug in FILTER.

Wanneer moet ik het filter reinigen?

Reinig het filter wanneer de manometerdruk 10 PSI (0.7 bar) hoger is dan de begindruk (schoon filter). Voer een terugspoeling uit om de onzuiverheden uit het zand te verwijderen.

Wat te doen als de druk te hoog is?

Als de druk 10 PSI hoger is dan de startdruk, stop de pomp en voer een terugspoeling uit (stand BACKWASH) gedurende ongeveer 2 minuten, gevolgd door een spoeling (RINSE) gedurende 1 minuut. Als de druk hoog blijft, controleer of het zand niet verstopt is of dat de pomp correct werkt.

Hoe maak ik het ProSeries HB filter winterklaar?

Tap het filter volledig af door de aftapplug aan de onderkant van de tank los te draaien. Plaats de plug niet terug tijdens de winter. Zet de klephendel tussen twee standen om schade door vorst te voorkomen. Tap ook de pomp af volgens de instructies van de fabrikant.

Kan ik de stand CLOSED gebruiken terwijl de pomp draait?

Nee, gebruik nooit de stand CLOSED terwijl de pomp draait. Dit onderbreekt de circulatie tussen het filter en de pomp en kan ernstige schade of letsel veroorzaken. Stop altijd de pomp voordat u deze stand selecteert.

Wat is de maximale installatiehoogte van het filter?

De bovenkant van het filter mag maximaal 1,5 m boven het waterniveau van het zwembad zijn voor een goede werking.

Waar vind ik reserveonderdelen voor het Hayward filter?

Gebruik alleen originele Hayward-onderdelen. Raadpleeg uw erkende Hayward-dealer. Gebruik geen niet-conforme onderdelen, omdat dit de garantie ongeldig maakt.

Wat is de garantie van het Hayward ProSeries HB zandfilter?

Het product heeft 2 jaar garantie tegen fabricage- en materiaalfouten. De polyethyleen tank heeft een verlengde garantie van 5 jaar. Bewaar uw factuur als aankoopbewijs.

GEBRUIKSAANWIJZING ProSeries HB HAYWARD

⚠️ WAARSCHUWING - Lees en volg alle instructies in deze gebruikershandleiding en op de apparatuur. Als u de instructies niet volgt, kan dat leiden tot verwondingen.

⚠️ WAARSCHUWING – Dit document dient aan de eigenaar van het zwembad te worden overhandigd en moet door de eigenaar op een veilige plaats worden bewaard.

⚠ WAARSCHUWING – Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of die gebrek aan ervaring of kennis hebben, tenzij iemand die verantwoordelijk is voor hun veiligheid toezicht op hen houdt of hen heeft uitgelegd hoe het apparaat dient te worden gebruikt.

⚠ WAARSCHUWING – Houd toezicht op kinderen om te voorkomen dat ze met het apparaat gaan spelen.

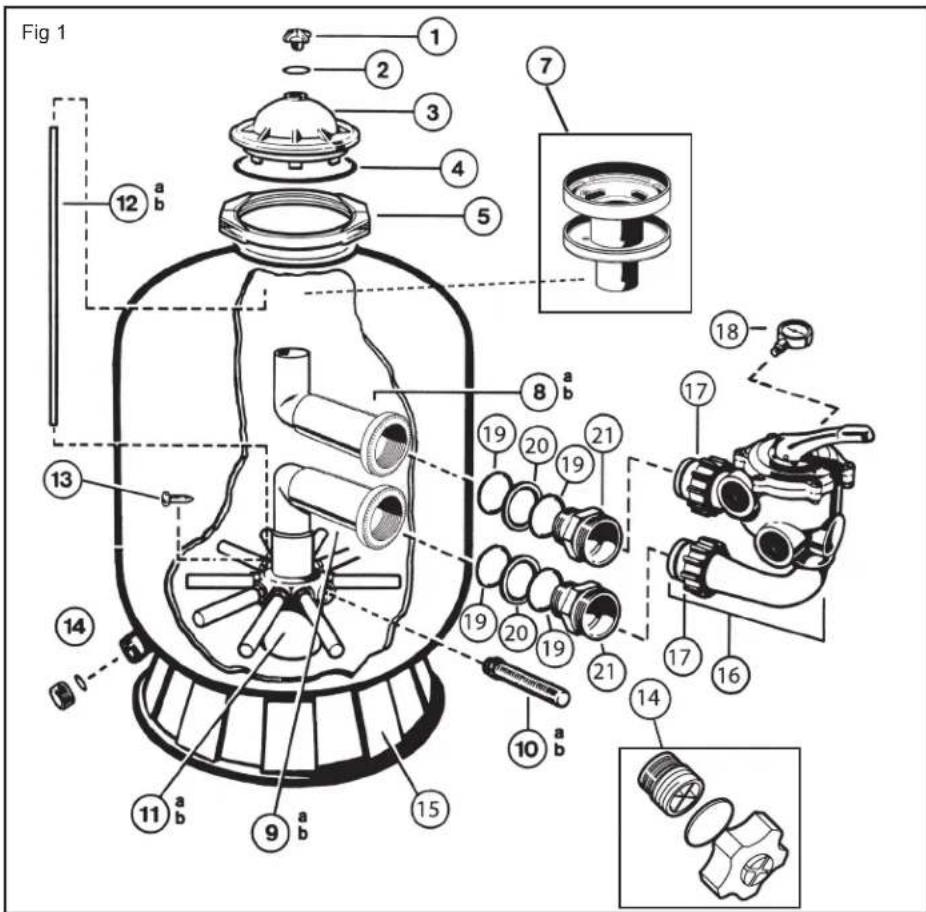

Fig 1 1 2 3 4 5 7 12 a b 8 a b 13 19 20 19 21 17 16 14 10 a b 15 9 a b 14 11 a b

U hebt zopas een zandfilter met voetstuk en klep gekocht (zie fig. 1).

WERKING

uw filter gebruikt een speciaal soort zand, dat bestemd is om het vuil tegen te houden, dat in het water van uw zwembad voorhanden is. Het zand wordt in de tank gegoten en werkt als een permanent filtersysteem. Het ongefilterde zwembadwater, dat vuil in suspensie bevat, wordt door de pomp aangezogen en naar de meerweg bedieningsklep gestuurd. Wanneer het water door het zand stroomt wordt het vuil in het zandbed gevangen. Het gefilterde water stroomt naar uw zwembad terug.

PLAATSING

1. Opstellen van de filter.

Een nette en horizontale opstellingsplaats voorzien. Het bovenste punt van de filter mag zich maximaal op 1,5 m boven het waterpeil bevinden. De filter zo plaatsen dat de leidingen, de klep (16) en de leegmaakdop (14) makkelijk toegankelijk zijn. Dat vergemakkelijkt het onderhoud en het overwinteren.

1. Aanbouwen van de pomp

De pomp en haar chassis worden volgens de voorschiften van de fabrikant op de filter aangebracht.

1. Vullen van de filter

Het zand wordt door de bovenste filteropening ingebracht.

a. Verdeler (7) verwijderen en de luchtafvoerpijp (12) opzij schuiven. De bovenste opening van de interne boog (8) met de daartoe voorziene stop afdichten, om te vermijden dat er tijdens het vullen zand binnendringt. Controleren of de leegmaakdop (14) dichtgeschroefd is. Controleren of alle draadfilters (10) naar beneden gericht zijn.

b. De filter voor de helft met water vullen, daarna de nodige hoeveelheid zand toevoegen (zie tabel op het label). Het zandoppervlak moet vlak zijn en het middel van de filter bereiken.

c. Stop verwijderen.

d. De verdeler (7) terug op de interne boog plaatsen.

e. De luchtafvoerpijp (12) terugplaatsen. Dichting (4) onder de koepel (3) aanbrengen, de ontluchtingsdop (1) met zijn dichting (2) aanbrengen en de volledige koepel op de filterhals plaatsen.

f. De koepel (3) met spanring (5) op de klephals aanbrengen. Tussen de spanringhelften moet er een ruimte van ongeveer 5 mm blijven.

1. Aanbouwen van de klep

a. Controleren of de uitgang «PUMP» van de klep naar de pomp gericht is. De twee uitgangen van de klep met behulp van de 2 drukmoeren (17) aan de filteruitgangen bevestigen.

b. De schroef in zwart plastic op de zijkant van de klep verwijderen en door de manometer (18) vervangen. Met de hand aanschroeven, zonder te dicht aan te spannen.

c. De uitgang «PUMP (P) van de klep volgens de voorschriften van de fabrikant aan de bovenste uitgang van de pomp aansluiten.

1. Aansluiten van de klep.

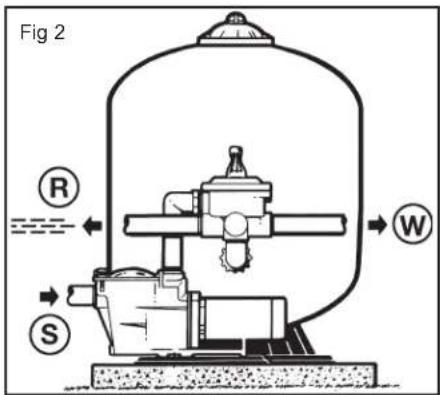

Het volstaat nu de van het zwembad afkomstige slangen aan te sluiten (zie figuur 2). Die van de skimmers (S) komende slang op de onderste opening van de pomp langs de voorfilterkant, en die van de retourleiding op de met «RETURN» (R) gemerkte klepopening. De rioolaansluiting komt op de klepopening die met «WASTE» (W) gemerkt is.

1. De pomp elektrisch aansluiten volgens de voorschriften van de fabrikant.

2. Om lekken te vermijden, controlere op de leegmaakdop (14) op zijn plaats zit en of alle koppelingen dichtgeschroefd zijn.

AANMERKING 1: De koppelstukken niet te hard in de klepkoppelingen vastschroeven.

AANMERKING 2: De insteekschroefdraden van teflonband voorzien.

IN BEDRIJF STELLEN

BELANGRIJK: VOORDAT MEN DE MEERWEGKLEP BEDIENT ALTIJD DE POMP AFZETTEN

1. Controleren of alle aansluitingen behoorlijk dichtgeschroefd zijn, of de juiste hoeveelheid zand in de filter steekt.

2. De klep in stand «BACKWASH» plaatsen. Het handvat altijd indrukken alvorens te draaien.

3. De pomp volgens de voorschriften van de fabrikant starten. Controleren of het water normaal door de kring loopt.

OPGELET: Bij het starten van de pomp moeten alle aanzuig- en retourkleppen open zijn. Anders riskeert u materiële schade, ernstige letsels of zelfs de dood.

Wanneer het waterdebiet regelmatig is, de pomp nog minstens twee minuten laten lopen. Dit uitwassen worde aanbevolen om het vuil en de fijne deeltjes uit het filterzand te verwijderen.

GEBRUIK UITSLUITEND ORIGINELE HAYWARD-WISSELSTUKKEN

1. De pomp stoppen en de klep in de spoelstand «RINSE» plaatsen. De pomp opnieuw starten en laten lopen tot het water in het kijkglas van de klep helder wordt (ongeveer 1 minuut).

2. De pomp stoppen en de klep in stand «FILTER» plaatsen. De pomp opnieuw starten, het filteren begint.

De ingang- en uitgangkleppen regelen om het gewenste waterdebiet te verkrijgen.

1. Goed de druk en de stand van de manometernaald noteren die op dat ogenblik bereikt werden. Naarmate de filter werkt wordt er meer vuil weerhouden en gaat de druk in de tank stijgen.

Zodra de druk de begindruk (reine filter) met 10 psi (0,7 bar of kg/cm2) overtreft, moet de filter door uitwassen gereinigd worden.

Aanmerking 1: Bij het eerste reinigen van het zwembadwater zal de filter wellicht vaak moeten uitgewassen worden. Dan is er immers heel wat vuil voorhanden.

Aanmerking 2: Regelmatig de voorfilters van de pomp en de skimmers reinigen om de vlotte werking van uw filtersysteem te verzekeren.

Aanmerking 3: Installaties met een verwarmingsinrichting of een reinigingssysteem met buizen of voelarmen die uit de wanden steken zijn zeer gevoelig voor waterhamer, want zij werken met hoge drukken. De installateur dient alle nodige voorzorgen te nemen om waterhamer in de installatie te voorkomen.

De klep in stand «FILTER» plaatsen om een normale filtratie uit te voeren (10 tot 14 uur per dag).

UITWASSEN (BACKWASH)

Om de filter te reinigen wanneer de druk 10 psi (0,7 bar of kg/cm2) boven de begindruk stijgt. De pomp stoppen. De klep in stand «BACKWASH» plaatsen. De pomp opnieuw laten lopen tot het water in het kijkglas helder wordt. Nog ongeveer twee minuten laten lopen, dan de pomp stoppen en de klep in stand «RINSE» plaatsen (indien voorhanden).

SPOELEN (RINSE)

Met de klep in stand «RINSE», de pomp één minuut laten lopen. Daardoor kan het met vuil beladen water na het uitwassen naar het riool en niet naar het zwembad afgevoerd worden. De pomp stoppen en de klep in stand «FILTER» plaatsen. De pomp opnieuw starten.

RIOOL (WASTE)

Het water wordt naar het riool afgevoerd zonder door de filter te stromen, om het waterpeil in het zwembad te laten zakken en bij de doorgang van de zuigborstel zwaar met vuil beladen water rechtstreeks af te voeren.

Het water circuleert zonder door de filter te stromen, om snel chemicaliën te verspreiden, of wanneer men een brutale chlorering uitvoert.

GESLOTEN (CLOSED) - uitsluitend op kleppen met 6 standen.

Sluit de stroom tussen de filter en pomp af. DEZE FUNCTIE NOOIT GEBRUIKEN TERWIJL DE POMP LOOPT.

OVERWINTEREN

1. De filter volledig leegmaken door de leegmaakdop onder een de tank af te schroeven. Tijdens de winter de dop niet terug aanbrengen.
2. Het handvat van de klep tussen twee standen plaatsen en daar laten staan.
3. De pomp volgens de voorschriften van de fabrikant leegmaken en laten overwinteren.

HERSTELLINGEN EN ONDERHOUD

Zie uw Hayward-dealer. Zonder voorafgaande instemming van HAYWARD S.A. wordt er geen enkele retourzending in de fabriek aanvaard. Wanneer de pomp toch slecht blijft functioneren of in geval van een ander probleem, kunt u zich wenden tot uw leverancier-installateur.

Wij stellen met nadruk dat HAYWARD niet verantwoordelijk is voor schade die mogelijk door zijn apparaten ontstaat wanneer deze zou zijn veroorzaakt door een niet goedgekeurde reparatie, of na het vervangen van onderdelen waarbij andere dan HAYWARD-onderdelen zouden zijn gebruikt, of door een reparatie die niet volgens de richtlijnen van HAYWARD zou zijn uitgevoerd of wanneer de aanbevelingen uit deze handleiding niet zouden zijn opgevolgd. Dit geldt eveneens voor het gebruik van wat voor extra onderdeel of accessoire dan ook dat niet door HAYWARD wordt aanbevolen.

GEBRUIK UITSLUITEND ORIGINELE HAYWARD-WISSELSTUKKEN

Op alle HAYWARD-producten geldt een garantie van 2 jaar vanaf de aankoop voor alle materiaal- of fabricagefouten. Indien u gebruik wilt maken van deze garantie, moet u het aankoopbewijs waarop de aankoopdatum vermeld staat meesturen. We raden u daarom aan uw factuur te bewaren.

De garantie van HAYWARD beperkt zich tot het herstellen of vervangen, zoals gekozen door HAYWARD, van defecte producten, voor zover ze in normale gebruiksomstandigheden en in overeenstemming met de richtlijnen van het gebruikershandboek werden gebruikt, voor zover ze niet werden gewijzigd en uitsluitend werden gebruikt met HAYWARD-onderdelen en -componenten. De garantie geldt niet voor schade ten gevolge van vorst en chemicaliën. Alle andere kosten (transport, werkuren, enz). zijn uitgesloten van garantie.

HAYWARD kan niet verantwoordelijk worden gehouden voor directe of indirecte schade die voortvloeit uit verkeerde installatie, verkeerde aansluiting of verkeerd gebruik van een product.

Om uw recht op garantie uit te oefenen en de herstelling of vervanging van een product aan te vragen, moet u contact opnemen met uw verdeler.

Geen enkele uitrusting die naar onze fabriek wordt teruggestuurd, wordt aanvaard zonder onze voorafgaande schriftelijke goedkeuring.

Onderdelen met verlengde waarborg : Polyethyleen tank (sandfilter) 5 jaar.

De garantie geldt niet voor reserveonderdelen.
