Type de produit	Filtre à sable pour piscine
Marque	Hayward
Modèle	ProSeries HB
Utilisation	Filtration de l'eau de piscine
Positions de vanne	Filter, Backwash, Rinse, Waste, Closed
Pression de déclenchement du contre-lavage	+10 PSI (0.7 bar) par rapport à la pression initiale
Hauteur maximale d'installation	1,5 m au-dessus du niveau de l'eau
Matériau de la cuve	Polyéthylène
Garantie cuve	5 ans
Garantie produit	2 ans
Pièces détachées	Utiliser des pièces d'origine Hayward
Entretien courant	Contre-lavage régulier selon pression
Hivernage	Vidanger complètement, laisser vanne entre deux positions
Sécurité	Arrêter la pompe avant de changer la position de la vanne
Installation	Nécessite sable de filtration et connexion à la pompe
Pression initiale	Noter la pression au démarrage pour référence
Nettoyage préfiltres	Nettoyer régulièrement les préfiltres de la pompe et des skimmers
Durée de filtration recommandée	10 à 14 heures par jour
Manomètre	Inclus
Bouchon de vidange	Oui, à la base de la cuve

FOIRE AUX QUESTIONS - ProSeries HB HAYWARD

Comment installer le filtre à sable Hayward ProSeries HB ?

Placez le filtre sur une surface plane et propre, à moins de 1,5 m au-dessus du niveau de l'eau. Assemblez la pompe selon les instructions. Remplissez la cuve avec du sable spécial après avoir placé le diffuseur et le tube d'évacuation d'air. Connectez la vanne multi-voies et les tuyaux de la piscine (skimmers, refoulement, égout). Serrez les connexions et procédez au branchement électrique de la pompe.

Quel type de sable utiliser pour le filtre ProSeries HB ?

Utilisez un sable spécial pour filtration de piscine, généralement de granulométrie 0,4 à 0,8 mm. La quantité exacte est indiquée sur l'étiquette du filtre. Remplissez la cuve à moitié d'eau avant d'ajouter le sable.

Comment effectuer un contre-lavage (backwash) ?

Arrêtez la pompe. Placez la vanne en position BACKWASH (abaissez la poignée avant de tourner). Redémarrez la pompe et laissez fonctionner jusqu'à ce que l'eau devienne claire dans le témoin (environ 2 minutes). Arrêtez la pompe, mettez en position RINSE pendant 1 minute, puis repassez en FILTER.

Quand dois-je nettoyer le filtre ?

Nettoyez le filtre lorsque la pression du manomètre dépasse de 10 PSI (0.7 bar) la pression initiale (filtre propre). Effectuez un contre-lavage pour éliminer les impuretés retenues dans le sable.

Que faire si la pression est trop élevée ?

Si la pression dépasse de 10 PSI la pression de démarrage, arrêtez la pompe et effectuez un contre-lavage (position BACKWASH) pendant environ 2 minutes, suivi d'un rinçage (RINSE) pendant 1 minute. Si la pression reste élevée, vérifiez que le sable n'est pas colmaté ou que la pompe fonctionne correctement.

Comment hiverner le filtre ProSeries HB ?

Vidangez complètement le filtre en dévissant le bouchon de vidange à la base de la cuve. Ne remettez pas le bouchon pendant l'hiver. Positionnez la poignée de la vanne entre deux positions pour éviter les dommages dus au gel. Vidangez également la pompe selon les instructions du fabricant.

Puis-je utiliser la position CLOSED avec la pompe en marche ?

Non, ne jamais utiliser la position CLOSED avec la pompe en fonctionnement. Cela coupe la circulation entre le filtre et la pompe et peut entraîner des dommages graves ou des blessures. Toujours arrêter la pompe avant de sélectionner cette position.

Quelle est la hauteur maximale d'installation du filtre ?

Le haut du filtre doit être à une hauteur maximale de 1,5 m par rapport au niveau de l'eau de la piscine pour assurer un bon fonctionnement.

Où trouver des pièces détachées pour le filtre Hayward ?

Utilisez uniquement des pièces détachées d'origine Hayward. Consultez votre revendeur agréé Hayward. N'utilisez pas de pièces non conformes, car cela annulerait la garantie.

Quelle est la garantie du filtre à sable Hayward ProSeries HB ?

Le produit est garanti 2 ans contre les défauts de fabrication et de matière. La cuve en polyéthylène bénéficie d'une extension de garantie de 5 ans. Conservez votre facture comme preuve d'achat.

MODE D'EMPLOI ProSeries HB HAYWARD

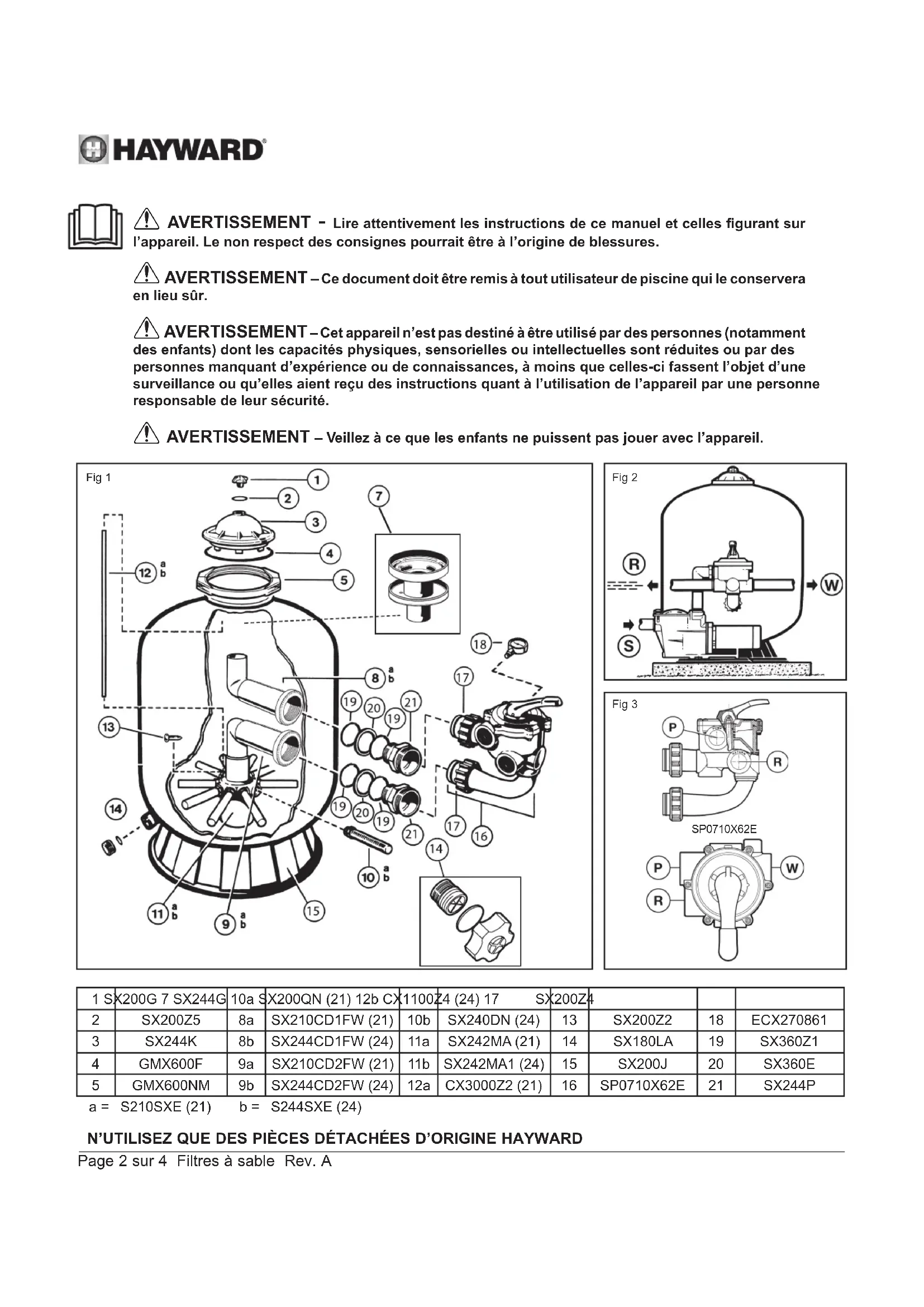

⚠ AVERTISSEMENT - Lire attentivement les instructions de ce manuel et celles figurant sur l'appareil. Le non respect des consignes pourrait être à l'origine de blessures.

⚠ AVERTISSEMENT – Ce document doit être remis à tout utilisateur de piscine qui le conservera en lieu sûr.

⚠ AVERTISSEMENT – Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacités physiques, sensorielles ou intellectuelles sont réduites ou par des personnes manquant d'expérience ou de connaissances, à moins que celles-ci fassent l'objet d'une surveillance ou qu'elles aient reçu des instructions quant à l'utilisation de l'appareil par une personne responsable de leur sécurité.

AVERTISSEMENT – Veillez à ce que les enfants ne puissent pas jouer avec l'appareil.

Fig 1 1 2 3 4 5 7 12 a b 8 a b 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

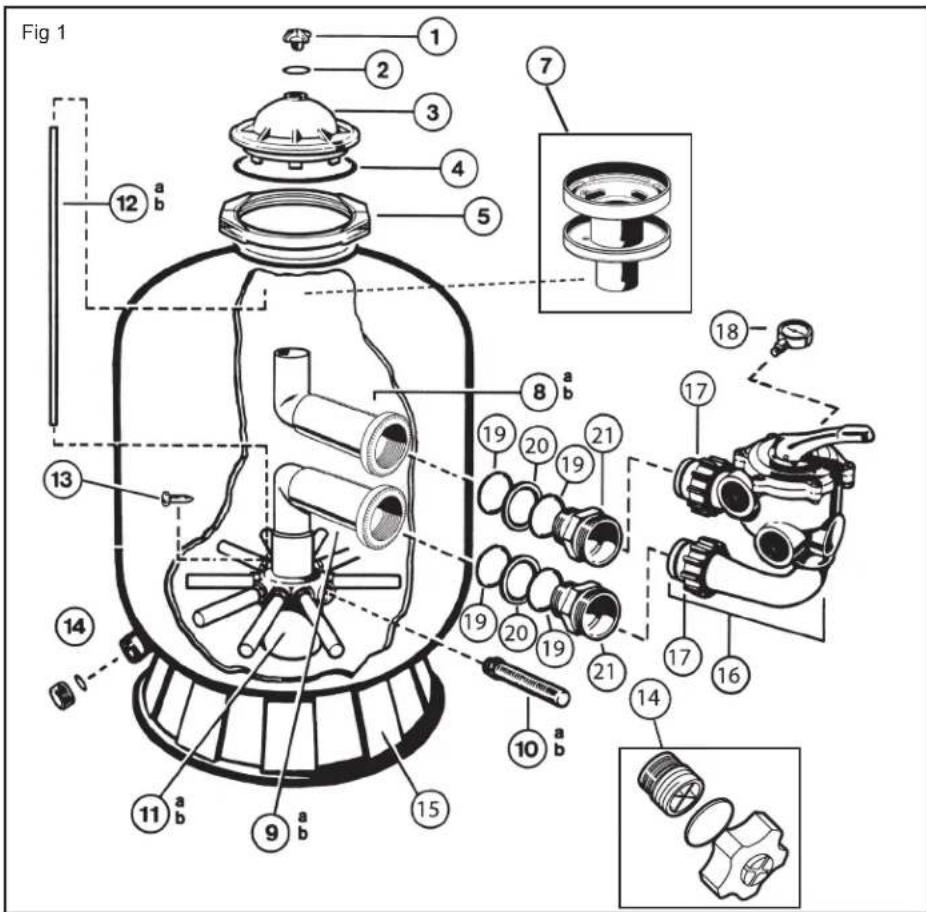

Vous venez d'acquérir un filtre à sable, son socle et sa vanne (cf figure 1).

Fonctionnement

Votre filtre utilise un sable spécial destiné à retenir les saletés contenues dans l'eau de votre piscine. Le sable est versé dans la cuve et fonctionne comme un système permanent de filtration. L'eau non filtrée de la piscine, qui contient des saletés en suspension, est aspirée par votre pompe et envoyée vers la vanne de contrôle multi-voies. Lors du passage de l'eau à travers le sable, les impuretés sont piégées dans le lit de sable et l'eau ressort filtrée vers votre piscine.

Installation

1. Emplacement du filtre

Prévoir un emplacement propre, de niveau. Le haut du filtre doit être à une hauteur maximale de 1,5 m par rapport au niveau de l'eau. Placer le filtre de façon à ce que les tuyauteries, la vanne (16) et le bouchon de vidange (14) soient facilement accessibles. L'entretien et l'hivernage seront alors facilités.

1. Assemblage de la pompe

Assembler la pompe et son support au filtre selon les instructions du fabricant.

1. Remplissage du filtre

Le sable s'introduit par l'ouverture supérieure du filtre.

a. Enlever le diffuseur (7) et écarter le tube d'évacuation d'air (12). Couvrir l'orifice haut du coude interne (8) avec le bouchon prévu à cet effet pour éviter toute introduction de sable pendant le remplissage. Vérifier que le bouchon de vidange (14) est en place. Vérifier que toutes les crépines (10) sont abaissées.

b. Remplir le filtre à moitié d'eau, puis verser la quantité de sable requise (cf. tableau sur l'étiquette).

La surface du sable doit être nivelée et atteindre le milieu du filtre.

c. Enlever le bouchon

d. Replacer le diffuseur (7) sur le coude interne.

e. Replacer le tube d'évacuation d'air (12). Placer le joint (4) sous le dôme (3), installer le bouchon de purge d'air (1) avec son joint (2) et poser le dôme complet sur le col du filtre.

f. Fixer le dôme (3) sur le col de la vanne à l'aide du collier (5). Il doit subsister un interstice d'environ 5 mm entre les moitiés du collier.

1. Assemblage de la vanne

a. Vérifier que la sortie «PUMP» de la vanne est orientée vers la pompe. Fixer les 2 sorties de la vanne avec les sorties du filtre, à l'aide des 2 écrous de compression (17).

b. Enlever la vis en plastique noir située sur le côté de la vanne et la remplacer par le manomètre (18). Visser à la main sans forcer.

c. Connecter la sortie «PUMP» (P) de la vanne avec la sortie supérieure de la pompe, en suivant les instructions du fabricant.

1. Connexion de la vanne

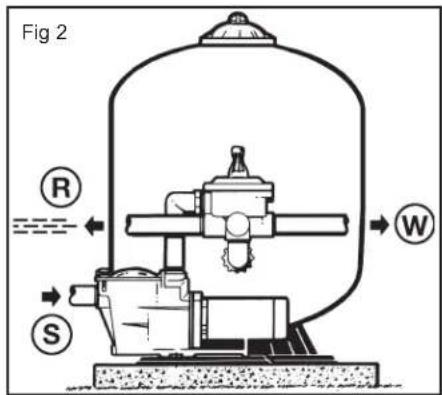

Il ne vous reste plus qu'à connecter les tuyaux venant de la piscine (cf. figure 2), celui en provenance des skimmers (S) sur l'orifice bas de la pompe du côté du préfiltre et celui des refoulements sur l'orifice de la vanne marqué «RETURN» (R), ainsi que la connexion à l'égout sur l'orifice de la vanne marqué «WASTE» (W).

1. Procéder au branchement électrique de la pompe suivant les instructions du fabricant.
2. Afin d'éviter les fuites, vérifier que le bouchon de vidange (14) est en place et que toutes les connexions sont bien fixées.

Note 1 : Ne pas forcer pour visser les embouts de connexion dans les raccords de la vanne.

Note 2 : Téflonner les filetages mâles.

Mise en ROUTE

IMPORTANT : TOUJOURS ARRÊTER LA POMPE AVANT DE MANOEUVRER LA VANNE MULTI-VOIES.

1. Vérifier que tous les raccords sont bien serrés, que la quantité exacte de sable est dans le filtre.
2. Mettre la vanne en position «BACKWASH». Toujours baisser la poignée avant de tourner.
3. Démarrer la pompe en suivant les instructions du fabricant. S'assurer que l'eau circule normalement dans le circuit. ATTENTION : Toutes les vannes d'aspiration et de refoulement doivent être ouvertes au démarrage de la pompe. Dans le cas contraire, vous vous exposeriez à des dommages corporels, des blessures graves ou la mort. Une fois que le débit d'eau est régulier, laisser fonctionner la pompe pendant au moins 2 minutes. Ce contre-lavage est recommandé pour évacuer les impuretés ou les fines particules contenues dans le sable de filtration.
4. Arrêter la pompe et placer la vanne en position de rinçage «RINSE». Redémarrer la pompe et laisser fonctionner jusqu'à ce que l'eau devienne claire dans le témoin de circulation de la vanne (environ 1 minute).
5. Arrêter la pompe et placer la vanne en position «FILTER». Redémarrer la pompe, la filtration commence.

N'UTILISEZ QUE DES PIÈCES DÉTACHÉES D'ORIGINE HAYWARD

Ajuster les vannes d'entrée et de sortie pour obtenir le débit d'eau désiré.

1. Bien noter la pression indiquée à ce moment et la position de l'aiguille sur le manomètre. Au fur et à mesure que le filtre fonctionne, les impuretés sont retenues et la pression augmente dans la cuve.

Dès que celle-ci dépasse de 10 PSI (0.7 bars ou kg/cm2), la pression initiale (filtre propre), il faudra nettoyer le filtre en réalisant un contre-lavage.

Note 1. Pendant le premier nettoyage de l'eau de votre piscine, il sera peut-être nécessaire de contre-laver souvent le filtre. En effet les impuretés y sont alors particulièrement importantes.

Note 2. Nettoyer régulièrement les préfiltres de la pompe et des skimmers pour permettre un fonctionnement sans incident de votre système de filtration.

Note 3. Les installations comportant un réchauffeur ou un système de nettoyage à buses ou tentacules sortant des parois sont très sensibles aux coups de béliers car elles fonctionnent à des pressions élevées. Il convient à l'installateur de prendre toutes les mesures nécessaires afin d'éviter des coups de bélier sur l'installation.

Mettre la vanne en position «FILTER» pour effectuer une filtration normale (10 à 14 heures journellement).

Contre-lavage (backwash)

Pour nettoyer le filtré quand la pression dépasse de 10 PSI (0.7 bars ou kg/cm2) la pression de démarrage. Arrêter la pompe. Placer la vanne en position «BACKWASH». Redémarrer la pompe jusqu'à ce que l'eau devienne claire dans le témoin de contrôle. Après environ 2 minutes, arrêter la pompe et mettre en position «RINSE».

Rinçage (RINSE)

Vanne en position «RINSE», démarrer la pompe pendant une minute. Ceci permet à l'eau chargée d'impuretés, après le contre-lavage, de s'évacuer vers l'égout et non pas vers la piscine. Arrêter la pompe et mettre la vanne en position «FILTER», puis la remettre en route.

Égout (WASTE)

L'eau est évacuée à l'égout sans passer par le filtre, pour baisser le niveau d'eau dans la piscine et évacuer directement l'eau fortement chargée d'impuretés lors du passage du balai aspirateur.

L'eau circule sans passer par le filtre pour une répartition rapide des produits chimiques ou lorsque l'on procède à une chloration choc.

FERME (CLOSED)

Coupe la circulation entre le filtre et la pompe.

NE JAMAIS UTILISER CETTE FONCTION AVEC LA POMPE EN FONCTIONNEMENT.

Hivernage

1. Vidanger complètement le filtre en dévissant le bouchon de vidange situé à la base de la cuve. Ne pas remettre le bouchon pendant l'hiver.
2. Positionner et laisser la poignée de la vanne entre deux positions.
3. Vidanger et hiverner la pompe selon les instructions du fabricant.

Réparations et maintenance

Consulter votre revendeur Hayward. Aucun retour n'est accepté à l'usine sans avoir reçu au préalable l'accord écrit de Hayward Pool Europe.

Si le mauvais fonctionnement persiste ou tout autre défaut de fonctionnement, adressez-vous à votre revendeur-installateur.

Nous vous signalons expressément que HAYWARD n'est pas responsable des dommages causés par ses appareils, dans la mesure où ceux-ci seraient causés par une réparation non conforme, dans la mesure où lors d'un échange de pièces, les pièces d'origine

HAYWARD n'auraient pas été utilisées, dans la mesure où la réparation n'aurait pas été effectuée conformément aux directives HAYWARD ou si les informations de ce guide n'ont pas été suivies.

Ceci est également valable pour tout ajout de pièces et d'accessoires autres que ceux préconisés par HAYWARD.

N'utilisez que des pièces détachées d'origine hayward

Les produits HAYWARD sont garantis contre tous défauts de fabrication ou de matières pendant 2 ans, à compter de la date d'achat. Toute demande d'application de la garantie devra s'accompagner de la preuve d'achat, portant mention de la date. Nous vous conseillons donc de conserver votre facture.

Dans le cadre de sa garantie, HAYWARD choisira de réparer ou de remplacer les produits défectueux, sous condition d'avoir été utilisés selon les instructions du guide correspondant, de n'avoir subi aucune modification, et de ne comporter que des pièces et composants d'origine. La garantie ne couvre pas les dommages dus au gel et aux produits chimiques.

Tous les autres coûts (transport, main-d'oeuvre, etc.) sont exclus de la garantie.

HAYWARD ne pourra être tenue pour responsable des dommages directs ou indirects résultant d'une installation, d'un raccordement ou d'une utilisation incorrecte du produit.

Pour toute demande de bénéfice de la garantie et de réparation ou remplacement d'un article, contacter votre revendeur.

Le retour de l'équipement en usine ne sera accepté qu'avec notre accord préalable.

Produits bénéficiant d'une extension de garantie : cuve en polyéthylène (filtre à sable) 5 ans.

Les pièces d'usure ne sont pas couvertes par la garantie.
