ProSeries HB - Filtro acqua HAYWARD - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Filtro a sabbia per piscina
Marca	Hayward
Modello	ProSeries HB
Utilizzo	Filtrazione dell'acqua della piscina
Posizioni valvola	Filter, Backwash, Rinse, Waste, Closed
Pressione di attivazione del controlavaggio	+10 PSI (0,7 bar) rispetto alla pressione iniziale
Altezza massima di installazione	1,5 m sopra il livello dell'acqua
Materiale del serbatoio	Polietilene
Garanzia serbatoio	5 anni
Garanzia prodotto	2 anni
Parti di ricambio	Utilizzare parti originali Hayward
Manutenzione ordinaria	Controlavaggio regolare in base alla pressione
Svernamento	Scaricare completamente, lasciare la valvola tra due posizioni
Sicurezza	Fermare la pompa prima di cambiare la posizione della valvola
Installazione	Richiede sabbia di filtrazione e collegamento alla pompa
Pressione iniziale	Annotare la pressione all'avvio come riferimento
Pulizia prefiltri	Pulire regolarmente i prefiltri della pompa e degli skimmer
Durata di filtrazione consigliata	10-14 ore al giorno
Manometro	Incluso
Tappo di scarico	Sì, alla base del serbatoio

Domande frequenti - ProSeries HB HAYWARD

Come installare il filtro a sabbia Hayward ProSeries HB?

Posizionare il filtro su una superficie piana e pulita, a meno di 1,5 m sopra il livello dell'acqua. Assemblare la pompa secondo le istruzioni. Riempire il serbatoio con sabbia speciale dopo aver posizionato il diffusore e il tubo di sfiato. Collegare la valvola multivia e i tubi della piscina (skimmer, mandata, scarico). Stringere i collegamenti e procedere al collegamento elettrico della pompa.

Che tipo di sabbia usare per il filtro ProSeries HB?

Utilizzare sabbia speciale per filtrazione piscina, generalmente con granulometria 0,4-0,8 mm. La quantità esatta è indicata sull'etichetta del filtro. Riempire il serbatoio a metà d'acqua prima di aggiungere la sabbia.

Come effettuare un controlavaggio (backwash)?

Fermare la pompa. Posizionare la valvola su BACKWASH (abbassare la leva prima di ruotare). Riavviare la pompa e lasciare funzionare fino a quando l'acqua diventa chiara nell'oblò (circa 2 minuti). Fermare la pompa, portare su RINSE per 1 minuto, poi tornare su FILTER.

Quando devo pulire il filtro?

Pulire il filtro quando la pressione del manometro supera di 10 PSI (0,7 bar) la pressione iniziale (filtro pulito). Effettuare un controlavaggio per rimuovere le impurità trattenute nella sabbia.

Cosa fare se la pressione è troppo alta?

Se la pressione supera di 10 PSI la pressione di partenza, fermare la pompa ed eseguire un controlavaggio (posizione BACKWASH) per circa 2 minuti, seguito da un risciacquo (RINSE) per 1 minuto. Se la pressione rimane alta, verificare che la sabbia non sia intasata o che la pompa funzioni correttamente.

Come svernare il filtro ProSeries HB?

Scaricare completamente il filtro svitando il tappo di scarico alla base del serbatoio. Non rimettere il tappo durante l'inverno. Posizionare la leva della valvola tra due posizioni per evitare danni da gelo. Scaricare anche la pompa secondo le istruzioni del produttore.

Posso usare la posizione CLOSED con la pompa in funzione?

No, non usare mai la posizione CLOSED con la pompa in funzione. Interrompe la circolazione tra filtro e pompa e può causare gravi danni o lesioni. Fermare sempre la pompa prima di selezionare questa posizione.

Qual è l'altezza massima di installazione del filtro?

La parte superiore del filtro deve essere ad un'altezza massima di 1,5 m rispetto al livello dell'acqua della piscina per garantire un corretto funzionamento.

Dove trovare parti di ricambio per il filtro Hayward?

Utilizzare solo parti di ricambio originali Hayward. Consultare il rivenditore autorizzato Hayward. Non utilizzare parti non conformi, poiché ciò annullerebbe la garanzia.

Qual è la garanzia del filtro a sabbia Hayward ProSeries HB?

Il prodotto è garantito 2 anni contro difetti di fabbricazione e materiali. Il serbatoio in polietilene beneficia di un'estensione di garanzia di 5 anni. Conservare lo scontrino come prova d'acquisto.

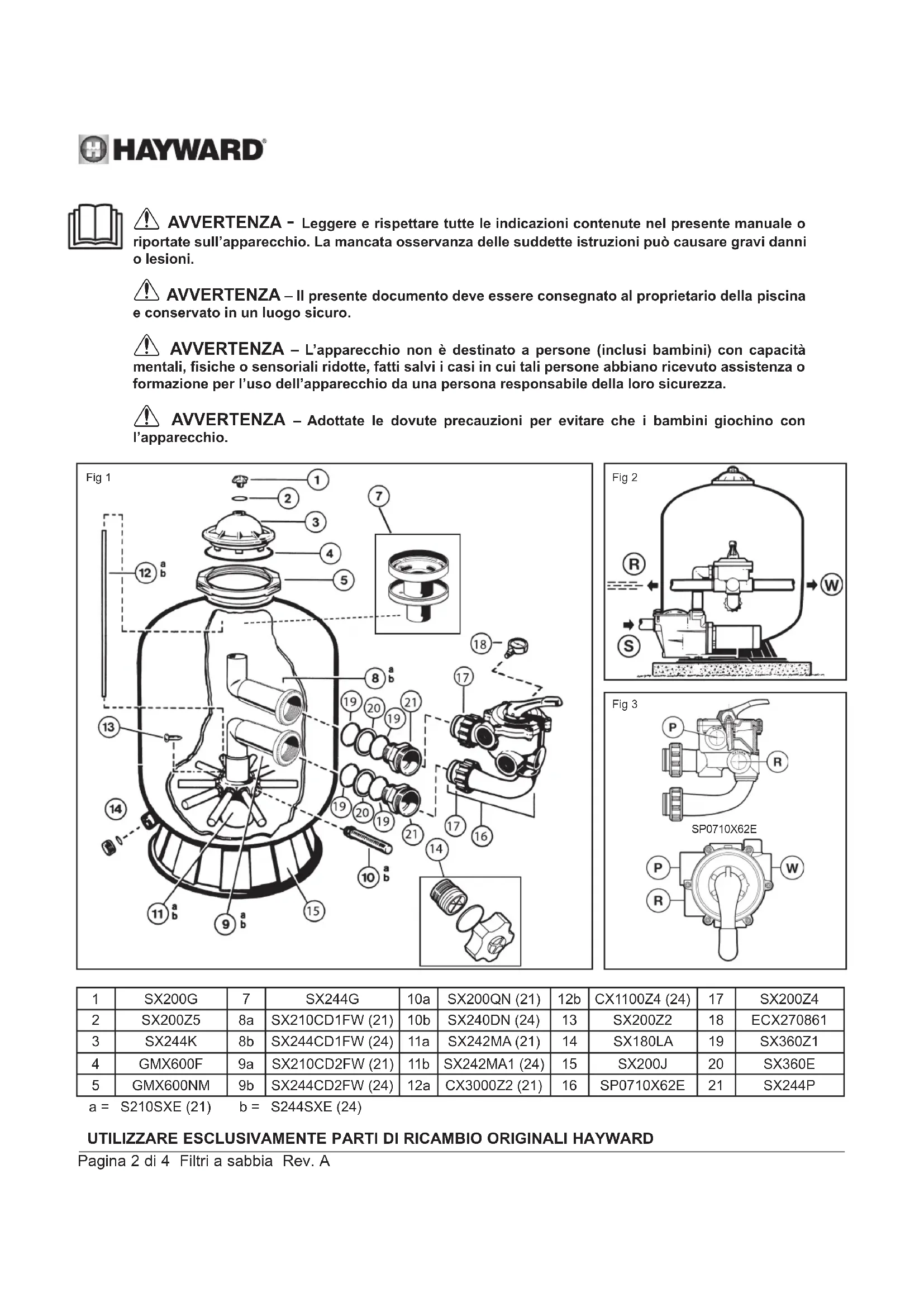

MANUALE UTENTE ProSeries HB HAYWARD

AVVERTENZA - Leggere e rispettare tutte le indicazioni contenute nel presente manuale o riportate sull'apparecchio. La mancata osservanza delle suddette istruzioni può causare gravi danni o lesioni.
AVVERTENZA – Il presente documento deve essere consegnato al proprietario della piscina e conservato in un luogo sicuro.
AVVERTENZA – L'apparecchio non è destinato a persone (inclusi bambini) con capacità mentali, fisiche o sensoriali ridotte, fatti salvi i casi in cui tali persone abbiano ricevuto assistenza o formazione per l'uso dell'apparecchio da una persona responsabile della loro sicurezza.
AVVERTENZA – Adottate le dovute precauzioni per evitare che i bambini giochi con l'apparecchio.

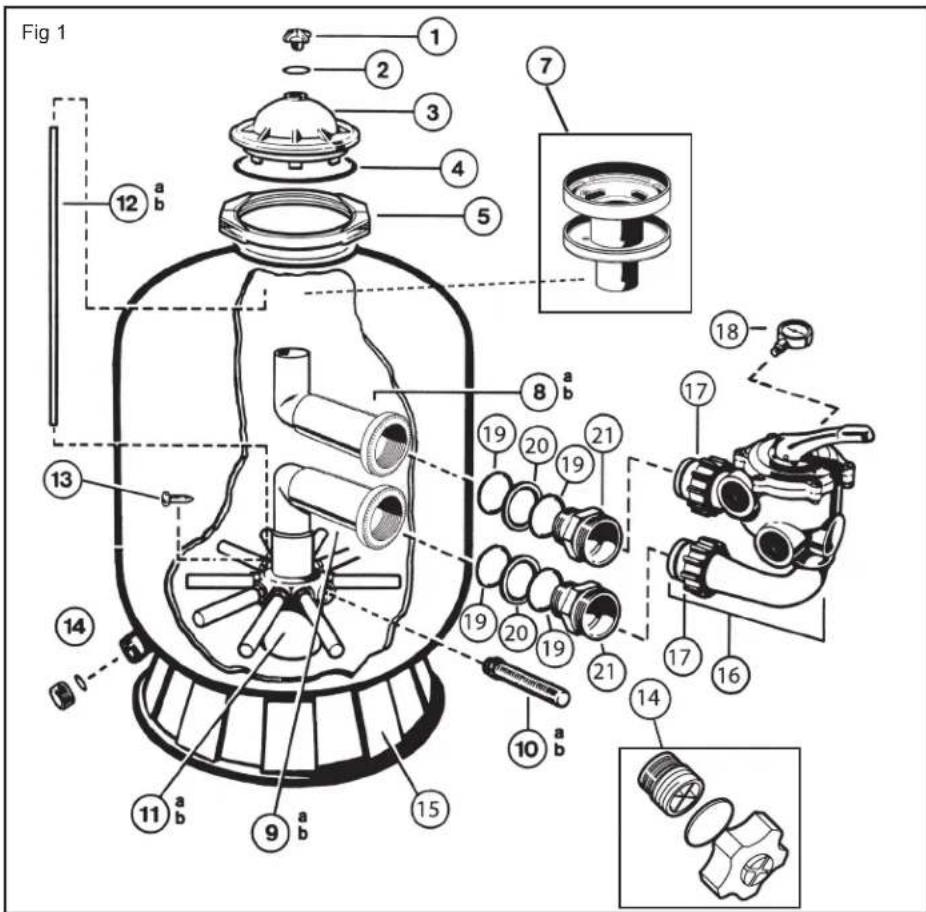

Fig 1 1 2 3 4 5 7 12 a b 8 a b 13 19 20 19 21 17 16 14 10 a b 15 9 a b 14 11 a b

Acquisterete un filtro a sabbia completo di base e di valvola multivia (figura 1).

FUNZIONAMENTO

Il sistema di filtrazione ricorre ad una sabbia speciale destinata a intercettare le impurità contenute nell'acqua della piscina. La sabbia viene versata nella vasca e funge da sistema permanente di filtrazione. L'acqua non filtrata della piscina, che contiene impurità in sospensione, viene aspirata dalla pompa e inviata verso la valvola di controllo a più vie. All'atto del passaggio dell'acqua attraverso la sabbia, le impurità vengono intrappolate nel letto di sabbia e l'acqua che ne esce filtrata prosegue verso la piscina.

INSTALLAZIONE

1. Posizionamento del filtro

Predisporre un luogo pulito, a livello. La parte superiore del filtro deve trovarsi ad un'altezza massima di 1,5 m rispetto al livello del mare. Posizionare il filtro in modo che le tubature, la valvola (16) e il tappo di scarico (14) siano di facile accesso.

La manutenzione e lo svernamento dell'apparecchiatura ne risultano facilitati.

1. Assemblaggio della pompa

Assemblare la pompa e il supporto al filtro seguendo le istruzioni del costruttore.

1. Riempimento del filtro

La sabbia va introdotta attraverso l'ingresso superiore del filtro.

a. Togliere il diffusore (7) e spostare il tubo di spurgo dell'aria (12). Coprire il foro del manicotto curvo interno (8) con il tappo rosso fornito, evitando qualsiasi infiltrazione di sabbia durante il riempimento. Verificare che il tappo di scarico (14) sia correttamente posizionato. Verificare che tutti candelotti di aspirazione (10) siano abbassati ben inseriti in posizione orizzontale.

b. Riempire il filtro d'acqua per metà, poi versare la quantità di sabbia necessaria (cfr. tabella sull'etichetta).

La superficie sabbiosa deve essere livellata e raggiungere il centro del filtro.

c. Rimuovere il tappo

d. Riposizionare il diffusore (7) sul manicotto curvo interno.

e. Riposizionare il tubo di spurgo dell'aria (12). Posizionare la guarnizione (4) sul coperchio (3), e montate il tappo di spurgo manuale (1) con la sua guarnizione (2), posizionando il tutto sul filtro.

f. Fissare il coperchio (3) sulla sommita' del filtro con il collare (5). Serrando fino a lasciare uno spazio di circa 5 mm tra le due estremita' del collare.

1. Assemblaggio della valvola

a. Verificare che l'uscita «PUMP» della valvola sia orientato verso la pompa. Dopo aver posizionato le o-ring, appoggiare la valvola sui fori e premere con forza fino ad innestarla nel filtro. Bloccare serrando le due ghiere (17).

b. Togliere la vite di plastica nera posta a lato della valvola e rimpiazzarla con il manometro (18). Avvitare a mano senza sforzare.

c. Collegare l'uscita «PUMP» (P) della valvola all'uscita superiore della pompa seguendo le istruzioni del costruttore.

1. Connessione della valvola

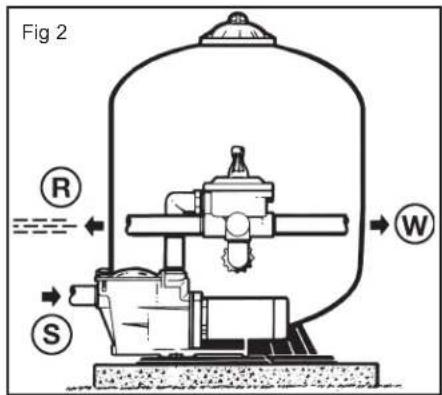

Ora basta collegare i tubi della piscina (cfr. figura 2), e cioè quello proveniente dagli schiumatori (S) all'apertura inferiore della pompa lato prefiltro e quello di scarico all'apertura della valvola contrassegnata con «RETURN» (R) ed eseguire il collegamento alla fognatura tramite l'apertura della valvola contrassegnata con «WASTE» (W).

1. Procedere all'allacciamento elettrico della pompa seguendo le istruzioni del costruttore.

2. Per evitare eventuali perdite, verificare che il tappo di scarico (14) sia correttamente posizionato e tutte le connessioni opportunamente fissate.

Nota 1 : Non sforzare avvitando le ghiere di collegamento nei raccordi della valvola.

Nota 2 : Teflonare le filettature maschio.

AVVIAMENTO

IMPORTANTE : ARRESTARE LA POMPA PRIMA DI MANOVRARE LA VALVOLA MULTIPLA.

1. Verificare che tutti i raccordi siano ben stretti e che il filtro contenga la quantità giusta di sabbia.
2. Mettere la valvola in posizione «BACKWASH». Abbassare il manico prima di girare.
3. Avviare la pompa seguendo le istruzioni del costruttore. Assicurarsi che l'acqua circoli normalmente nel circuito.

ATTENZIONE : tutte le valvole di aspirazione e di scarico devono essere aperte al momento di avviare la pompa, altrimenti si espone l'impianto ad un rischio di danneggiamento della proprietà, di lesioni gravi e di morte.

Quando il flusso dell'acqua si regolarizza si lasci funzionare la pompa per almeno 2 minuti. Questo lavaggio a ritroso è consigliato per espellere le impurità e le particelle contenute nella sabbia filtrante.

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

1. Arrestare la pompa e posizionare la valvola in posizione di risciacquo «RINSE». Ravviare la pompa e far funzionare fino a quando l'acqua non torni ad essere chiara dentro alla cellula di controllo della valvola (1 minuto circa).

2. Arrestare la pompa e porre la valvola in posizione «FILTER». Ravviare la pompa : inizia così il processo di filtrazione. Regolare le valvole di ingresso e d'uscita per ottenere il flusso d'acqua desiderato.

3. A questo punto si appunti la pressione rilevata e la posizione della lancetta del manometro. Man mano che il filtro funziona le impurità vengono ritenute e la pressione aumenta nel serbatoio del filtro.

Non appena la pressione supera di 10 PSI (0,7 bar o kg/cm2) il valore iniziale (filtro pulito), occorrerà pulire il filtro eseguendo un lavaggio a ritroso.

Nota 1 : Durante la prima depurazione dell'acqua della piscina occorrerà probabilmente eseguire frequenti lavaggi a ritroso del filtro. Le impurità infatti sono inizialmente ingenti.

Nota 2 : Pulire regolarmente i prefiltri della pompa e degli schiumatori per consentire al sistema di filtrazione di funzionare senza inceppi.

Nota 3 : Gli impianti che includono un riscaldatore o un sistema di pulizia con ugelli o tentacoli esterni alle pareti sono sensibilissimi agli sbalzi improvvisi in quanto funzionano a pressione elevata. È opportuno che l'impiantista prenda le debite misure per evitare improvvisi sbalzi nell'impianto.

FUNZIONI DELLA VALVOLA E DEL FILTRO

FILTRO

Mettere la valvola in posizione «Filter» per eseguire la filtrazione normale (da 10 a 14 ore al giorno).

LAVAGGIO A CONTROCORRENTE (BACK-WASH)

Per pulire il filtro, quando la pressione supera di 10 PSI (0.7 bars o kg/cm2) nere la pressione d'avviamento.

Mettere la valvola in posizione «Back-wash». Azionare la pompa finché l'acqua diventi limpida nella spia di controllo. Dopo circa due minuti, fermare la pompa, mettere la valvola in posizione “Rinse”.

RISCIACQUO (RINSE)

Con la valvola in posizione «RINSE», azionare la pompa per un minuto. Ciò consente all'acqua carica di impurità dopo il lavaggio controcorrente di scorrere cerso lo scarico e non verso la piscina. Fermare la pompa e mettere la valvola in posizione «FILTER», quindi razionarla.

SCARICO (WASTE)

L'acqua viene evacuata direttamente verso lo scarico senza attraversare il filtro: per abbassare il livello d'acqua delle piscina e evacuare direttamente l'acqua molto carica di impurità al momento dell'azionamento della spazzola aspiratrice.

L'acqua circola senza attraversare il filtro quando si vuole una rapida ripartizione di prodotti chimici o quando si procede ad una clorazione d'urto.

CHIUSO (CLOSED)

Interrompe la circolazione tra il filtro e la pompa.

NON UTILIZZARE MAI QUESTA FUNZIONE CON LA POMPA IN FUNZIONAMENTO.

1. Svuotare completamente il filtro svitando il tappo situato alla sua base. Non rimettere il tappo durante l'inverno.
2. Mettere la magniglia della valvola tra due posizioni.
3. Durante l'inverno, svuotare e proteggere la pompa secondo le istruzioni fornite dal costruttore.

MANUTENZIONE E RIPARAZIONE

Per fruire della garanzia rivolgersi al proprio rivenditore. Nessun materiale rispedito alla fabbrica sarà accettato senza previo accordo scritto da parte nostra. Se il cattivo funzionamento persiste o per qualsiasi altro difetto di funzionamento, rivolgetevi al vostro rivenditore - installatore. Vi segnaliamo espressamente che HAYWARD non è responsabile dei danni causati dai suoi apparecchi, se questi danni sono stati causati da una riparazione non conforme, se in occasione di una sostituzione di pezzi, i pezzi d'origine HAYWARD non sono stati utilizzati, se la riparazione non è stata effettuata conformemente alle direttive HAYWARD o se le informazioni di questa guida non sono state seguite. Questo è del pari valido per qualsiasi utilizzazione di pezzi e di accessori altri che quelli raccomandati da HAYWARD.

UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

Tutti i prodotti HAYWARD sono coperti contro difetti di produzione o difetti sul materiale per un periodo di 2 anni dalla data di acquisto. Ogni eventuale richiesta di intervento in garanzia deve essere accompagnata da una prova di acquisto riportante la data. Si consiglia, pertanto, di conservare la fattura o lo scontrino fiscale.

La garanzia HAYWARD è limitata alla riparazione o sostituzione, a discrezione di HAYWARD, dei prodotti difettosi, se oggetto di uso normale condotto secondo le istruzioni riportate nel manuale d'uso, se non alterati in alcun modo e utilizzati esclusivamente con componenti e parti originali HAYWARD. La presente garanzia non copre i danni dovuti al gelo o legati all'azione di prodotti chimici. Ogni altro costo (trasporto, manodopera, ecc.) è escluso dalla presente garanzia.

HAYWARD non è da ritenersi responsabile per qualsiasi danno, diretto o indiretto, derivante da un'installazione non corretta, da collegamenti erronei o da un uso improprio del prodotto.

Per usufruire della presente garanzia e richiedere un intervento di riparazione o sostituzione di un articolo, contattare il proprio rivenditore.

Nessun sistema sarà autorizzato al rientro in fabbrica senza accordo scritto preliminare.

Prodotti coperti da garanzia prolungata : Struttura in polietilene (filtri a sabbia) 5 anno.

Le parti usurabili non sono coperte da garanzia.
