Type product	Digitale waterpaslaser met groene lijnen
Merk	Laserliner
Model	DigiLevelLaser G40
Lasertechnologie	Groene laser klasse 2, < 1 mW, 515 nm
Nauwkeurigheid elektronische meting	±0,1° (0° tot 1° en 89° tot 90°), ±0,2° (1° tot 89°)
Nauwkeurigheid van de waterpassen	±0,5 mm/m
Hoekmeetbereik	360° (continue meting)
Weergave	Digitaal met achtergrondverlichting
Meeteenheden	°, %, mm/m
Hoofdfuncties	Hoekmeting, HOLD-functie, referentiewaarde, kalibratie, geluidssignaal, achtergrondverlichting
Voeding	2 AAA/LR03-batterijen (1,5 V)
Afmetingen (L x H x B)	400 x 66 x 30 mm
Gewicht (inclusief batterijen)	566 g
Ingebouwde magneten	Ja
Bedrijfstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-10 °C tot 60 °C
Maximale luchtvochtigheid	80% RH, niet condenserend
Maximale werkhoogte	2000 m
Automatische uitschakeling	Na 3 minuten inactiviteit
Reiniging	Licht vochtige doek, zonder oplosmiddel
Opslag	Droge en schone plaats, batterijen verwijderen
Laser veiligheid	Klasse 2, niet in de straal kijken

Veelgestelde vragen - DigiLevelLaser G40 Laserliner

Hoe kalibreer ik de DigiLevelLaser G40?

Plaats het apparaat op een vlak en gemarkeerd oppervlak. Zet het aan en druk op de REF-toets tot CAL 1 knippert. Draai het apparaat 180° horizontaal op hetzelfde oppervlak en druk opnieuw op REF tot CAL 2 knippert. Een geluidssignaal bevestigt het einde van de kalibratie.

Hoe verander ik de meeteenheid?

Druk op toets (1) om te schakelen tussen de eenheden ° (graden), % (procent) en mm/m.

Hoe breng ik een hoek over met behulp van de referentiewaarde?

Plaats het apparaat op de gewenste hoek en druk op de REF-toets (2). Het display toont 0,0° met knipperende REF. U kunt deze hoek nu op andere objecten overbrengen. Om uit te schakelen, drukt u opnieuw op REF.

Hoe gebruik ik de HOLD-functie?

Druk op de HOLD-toets (5) om de weergegeven waarde vast te zetten. De waarde blijft op het scherm, zelfs als het apparaat wordt verplaatst.

Hoe activeer of deactiveer ik het geluidssignaal?

Druk op toets (6) om het geluidssignaal in of uit te schakelen. Wanneer de hoek 0°, 45°, 90° of de referentiewaarde bereikt, klinkt er een signaal.

Hoe schakel ik de achtergrondverlichting in?

Houd toets (6) ingedrukt om de achtergrondverlichting van het display in of uit te schakelen.

Welk type batterijen moet ik gebruiken en hoe vervang ik ze?

Gebruik twee AAA/LR03 batterijen van 1,5 V. Open het batterijvak aan de achterkant van het apparaat en plaats de batterijen met de juiste polariteit.

De waterpaslaser gaat niet aan, wat moet ik doen?

Controleer de batterijen en vervang ze indien nodig. Zorg ervoor dat de batterijen correct zijn geplaatst. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Welke veiligheidsmaatregelen moet ik nemen met de laser?

Kijk nooit rechtstreeks in de laserstraal of de reflecties ervan. De laser is klasse 2 (< 1 mW, 515 nm). Richt de straal niet op de ogen van mensen of dieren. Bedek reflecterende oppervlakken tijdens gebruik.

Hoe reinig en onderhoud ik het apparaat?

Reinig het apparaat met een licht vochtige doek. Gebruik geen agressieve middelen, oplosmiddelen of schurende reinigers. Verwijder de batterijen voor langdurige opslag en bewaar het apparaat op een droge en schone plaats.

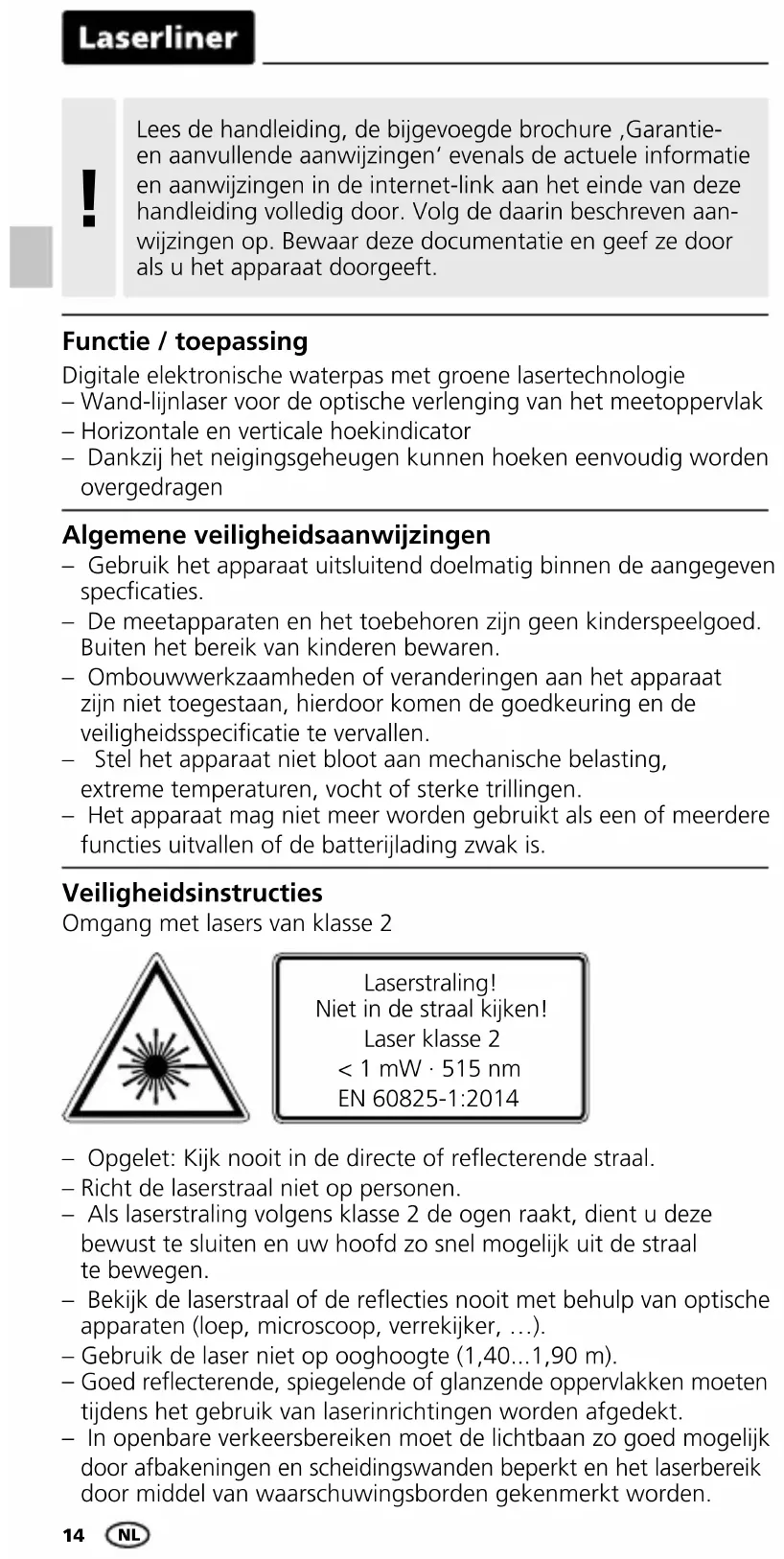

GEBRUIKSAANWIJZING DigiLevelLaser G40 Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Digitale elektronische waterpas met groene lasertechnologie

• Wand-lijnlaser voor de optische verlenging van het meetoppervlak
• Horizontale en verticale hoekindicator
• Dankzij het neigingsgeheugen kunnen hoeken eenvoudig worden overgedragen

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken!

Laser klasse 2 < 1 mW · 515 nm

EN 60825-1:2014

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).
• Gebruik de laser niet op ooghoogte (1,40...1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Laseruitlaat

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektro-magnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen.

Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Groene lasertechnologie

Lasermodules in DLD-uitvoering bieden een hoge kwaliteit van de lijn, een schoon, helder en daardoor

goed zichtbaar lijnbeeld. In tegenstelling tot oudere generaties zijn deze temperatuur-stabieler en energie efficiënter.

Het menselijke oog beschikt bovendien over een grotere gevoeligheid in het golflengtebereik van de groene laser dan bijvoorbeeld bij de rode laser. Daardoor lijkt de groene laserdiode in vergelijking met de rode zeer veel lichter.

Groene lasers – vooral in de DLD-uitvoering – bieden dus voordelen met betrekking tot de zichtbaarheid van de laserlijn onder ongunstige voorwaarden.

Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm

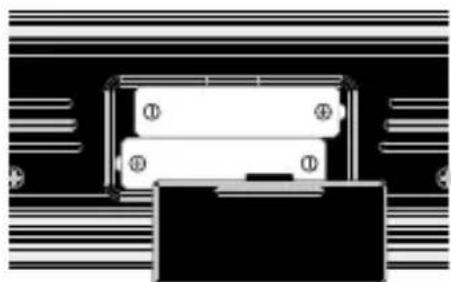

1 Plaatsen van de batterijen

Open het batterijvakje en plaats de batterijen overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

1 Meeteenheid omschakelen
2 Hoek-referentiewaarde instellen
3 Kalibratie
4 AAN-/UIT-toets
5 Hold-functie
6 Akoestische signaalgever / achtergrondverlichting aan/uit
7 Neigingrichting
8 Akoestische signaalgever actief
9 HOLD: actuele meetwaarde wordt gehouden
10 Hoek-referentiewaarde ingesteld
11 Indicator batterijtoestand
12 Neigingshoek
13 Meeteenheden
14 Lijnlaser
15 Horizontale libel
16 Verticale libel
17 Magneten
18 Meetoppervlak
19 Batterijvakje (Achterzijde)

2 Inschakelen en meten

Let voor iedere meting op dat de referentiefunctie gedeactiveerd is.

De DigiLevel Laser G40 / G80 kan hoeken constant op 360° meten.

– Schakel het apparaat in met toets (4).
- De neigingshoek verschijnt in de weergave (12). Wanneer neigingen boven hoofdhoogte gemeten worden, past de weergaverichting zich automatisch aan.
- Bovendien wordt met het symbool (7) de actuele neigingsrichting weergegeven.

Keuze van de meeteenheid

Met toets (1) kunt u de meeteenheid tussen °graden, % en mm/m omschakelen.

4 Kalibratie

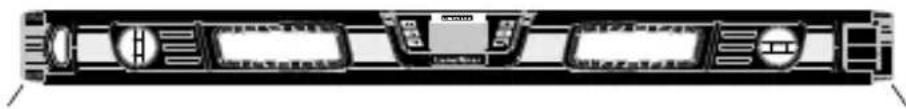

1. Positioneer het meetoppervlak (18) van het apparaat op een rechte en gekenmerkte ondergrond (zie afb. beneden). Schakel het apparaat in (4) en houd de REF-toets (2) ingedrukt totdat CAL 1 knippert. Kort daarna hoort u een signaalgeluid en CAL 2 verschijnt.

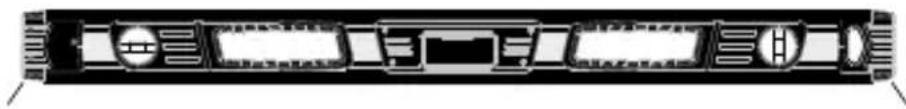

1. Draai de waterpas nu horizontaal 180° en plaats deze exact op het gekenmerkte oppervlak (omslagmeting). Houd de REF-toets (2) ingedrukt totdat CAL 2 knippert. Het volgende signaalgeluid sluit het proces af.

Het apparaat is correct gekallbreerd wanneer in beide posities (0° en 180°) dezelfde meetwaarden worden weergegeven.

Laserliner

5 Veranderen van de hoek-referentiewaarde

Met toets (2) kunnen neigingen worden overgedragen. Leg daarvoor het apparaat aan op de gewenste neiging en druk op toets (2). Vervolgens schakelt de weergave om naar ,0,0°, 'REF' knippert op het display en de gewenste referentiehoek is ingesteld. Nu kan de neiging op andere voorwerpen worden overgedragen.

Door opnieuw op de toets (2) te drukken wordt de referentiewaarde gedeactiveerd.

De hoek-referentiewaarde wordt niet gedeactiveerd als u het apparaat uitschakelt.

6 °C / °F / meetwaarde

Druk kort op de CAL-toets (3) om de omgevingstemperatuur in °C en °F weer te geven. Druk opnieuw op de toets om naar de meetwaarde terug te keren.

HOLD

Druk op de Hold-toets (5) om de actuele meetwaarde op het display vast te houden.

8 Akoestische signalering

Met toets (6) wordt de signaalgever in-/uitgeschakeld. Wanneer de neigingshoek op 0°, 45°, 90° of de laatste geheugenwaarde staat, wordt dit akoestisch gesignaleerd.

Wanneer u met een gewijzigde hoek-referentiewaarde werkt, wordt de signaalgever bij deze nieuwe referentiewaarde (0°, 45°, 90° weergave) geactiveerd.

9 Achtergrondverlichting

Druk lang op de toets (6) om de achtergrondverlichting in- of uit te schakelen.

Auto Off-functie

Het meetapparaat schakelt na 3 minuten inactiviteit automatisch uit om de batterijen te sparen.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Gevaar door krachtige magnetische velden

Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges, fijne mechanische apparatuur, harde schijven).

Met het oog op het effect van krachtige magnetische velden op personen dienen

de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke ongevallenverzekering BGV B11 §14 „Elektromagnetische Felder“ (elektromagnetische velden).

Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden.

Technische gegevens

Exactheid van de elektronische meting	± 0,1° bij 0° ... 1° ± 0,1° bij 89° ... 90° ± 0,2° bij 1° ... 89°
Weergavenauwkeurigheid	1 decimaalcijfer
Exactheid van de libellen	± 0,5 mm/m
Laserklasse 2 / < 1 mW
Lasergolflengte	515 nm
Werkomstandigheden	0 ... 40°C, luchtvochtigheid max. 80% rH, niet-condense-rend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 60°C, luchtvochtigheid max. 80% rH
Stroomverzorging	2 x 1,5V (type AAA/LR03)
Afmetingen (B x H x D) G40	400 x 66 x 30 mm
Afmetingen (B x H x D) G80	800 x 66 x 30 mm
Gewicht (incl. batterijen) G40/G80	566 g / 966 g

Technische veranderingen voorbehouden. 18W44

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AHH
