BEDIENUNGSANLEITUNG DigiLevelLaser G40 Laserliner

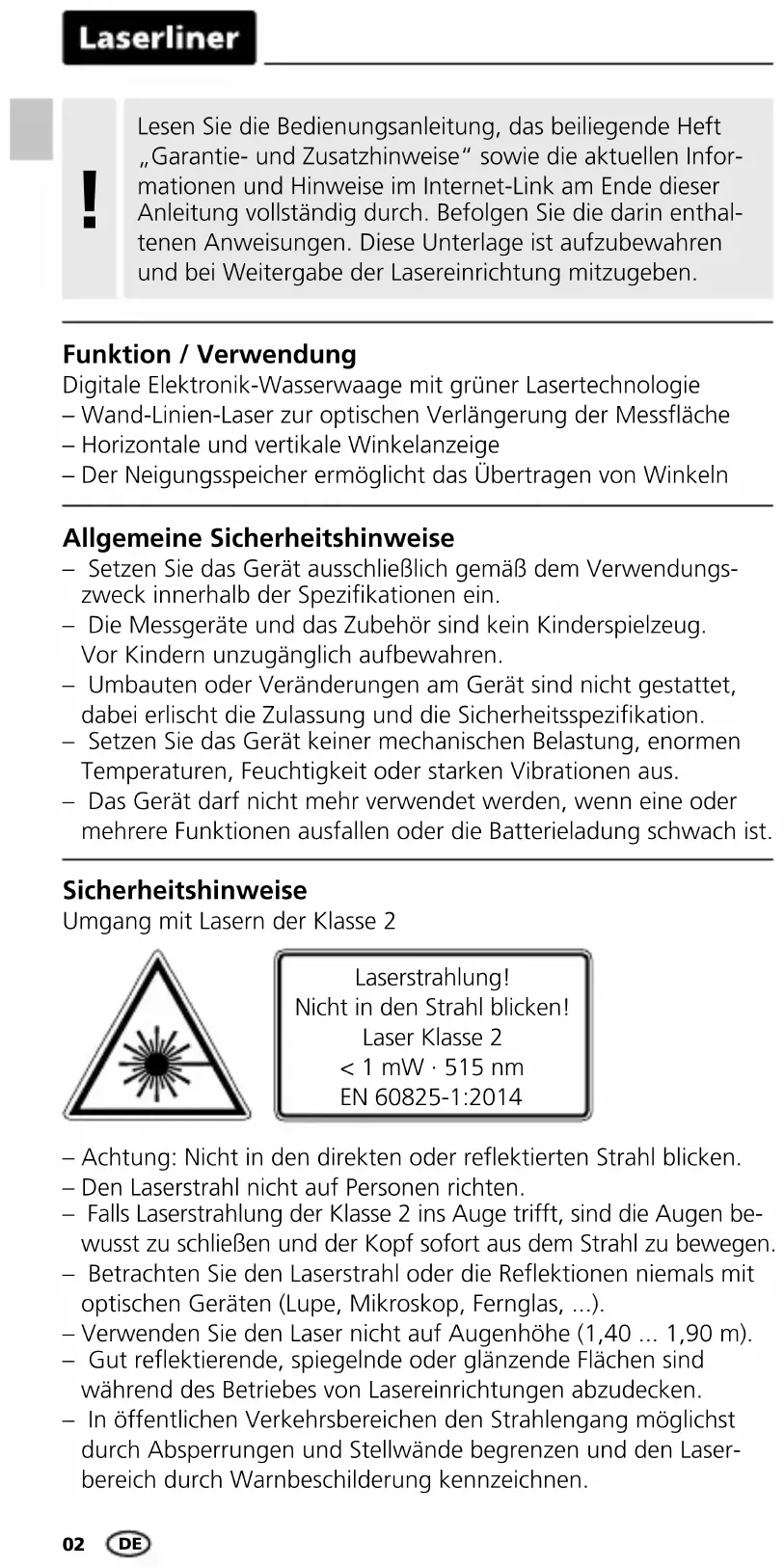

– Achtung: Nicht in den direkten oder reektierten Strahl blicken. – Den Laserstrahl nicht auf Personen richten. – Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen be- wusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. – Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...). – Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m). – Gut reektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken. – In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laser- bereich durch Warnbeschilderung kennzeichnen. Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 515 nm EN 60825-1:2014 Sicherheitshinweise Umgang mit Lasern der Klasse 2 Allgemeine Sicherheitshinweise – Setzen Sie das Gerät ausschließlich gemäß dem Verwendungs- zweck innerhalb der Spezikationen ein. – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren. – Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezikation. – Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus. – Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist. Funktion / Verwendung Digitale Elektronik-Wasserwaage mit grüner Lasertechnologie – Wand-Linien-Laser zur optischen Verlängerung der Messäche – Horizontale und vertikale Winkelanzeige – Der Neigungsspeicher ermöglicht das Übertragen von Winkeln Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Infor- mationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthal- tenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben. !DigiLevel Laser G40/G80

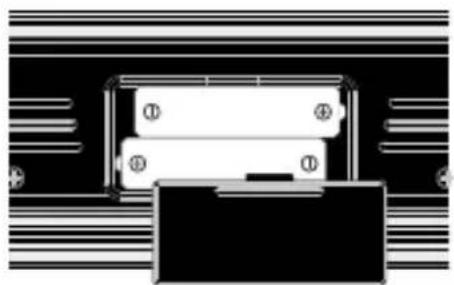

DigiLevel Laser Laser515 nm Batterien einlegen Das Batteriefach öffnen und Batterien gemäß den Installations- symbolen einlegen. Dabei auf korrekte Polarität achten. Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm Grüne Lasertechnologie – Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein. – Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder Störung von und durch elektronische Geräte ist gegeben. Sicherheitshinweise Umgang mit elektromagnetischer Strahlung Laser anLaser aus Laseraustritt Lasermodule in der DLD-Ausführung stehen für eine hohe Qualität der Linie, ein sauberes, klares und dadurch gut sichtbares Linienbild. Im Gegensatz zu früheren Generationen sind sie temperaturstabiler und energieeffizienter. Das menschliche Auge hat zudem eine höhere Empfindlichkeit im Wellenbereich des grünen Laser als zum Beispiel beim roten Laser. Dadurch erscheint die grüne Laserdiode im Vergleich zur roten sehr viel heller. Grüne Laser – speziell in der DLD-Ausführung – bieten also Vorteile in Bezug auf die Sichbarkeit der Laserlinie unter ungünstigen Bedingungen.04

Messeinheit umstellen Winkel-Referenzwert setzen Kalibrierung AN- / AUS-Taste Hold-Funktion Akustischer Signalgeber / Hintergrundbeleuchtung ein/aus Neigungsrichtung Akustischer Signalgeber aktiv HOLD: aktueller Messwert wird gehalten Winkel-Referenzwert gesetzt Batteriezustand Neigungswinkel Messeinheiten Linienlaser Horizontallibelle Vertikallibelle Magnete Messäche Batteriefach (Rückseite)DigiLevel Laser G40/G80

DigiLevel Laser Kalibrierung

Auswahl der Messeinheit Das Gerät ist richtig kalibriert, wenn es in beiden Positionen (0° und 180°) die gleichen Messwerte anzeigt.

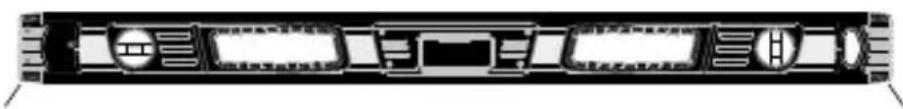

2. Jetzt die Wasserwaage um 180° horizontal drehen und

exakt auf die markierte Fläche setzen (Umschlagmessung). Wieder die REF-Taste (2) solange drücken bis CAL 2 blinkt. Der anschließende Signalton beendet den Vorgang.

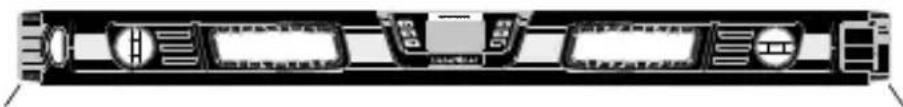

1. Die Messäche (18) vom Gerät auf einen geraden und markierten

Untergrund positionieren (siehe Abb. unten). Gerät einschalten (4) und die REF-Taste (2) solange drücken bis CAL 1 blinkend erscheint. Kurz danach erfolgt ein Signalton und es erscheint CAL 2. Mit Taste (1) wird die Messeinheit zwischen ° Grad, % und mm/m umgeschaltet. Die DigiLevel Laser G40 / G80 kann Winkel kontinuierlich auf 360° vermessen. – Schalten Sie das Gerät mit Taste (4) ein. – Der Neigungswinkel erscheint in der Anzeige (12). Werden Nei- gungen über Kopf gemessen, so passt sich die Anzeigerichtung automatisch an. – Zusätzlich wird mit dem Symbol (7) die momentane Neigungs- richtung angezeigt. Achten Sie vor jeder Messung darauf, dass die Referenz- funktion deaktiviert ist.

Einschalten und Messen06

Hinweise zur Wartung und Pflege Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort. Das Messgerät schaltet sich nach 3 Minuten Inaktivität automatisch ab, um die Batterien zu schonen. AUTO-OFF Funktion Durch langes Drücken der Taste (6) wird die Hintergrundbeleuchtung ein- / ausgeschaltet. Hintergrundbeleuchtung Wenn Sie mit einem geänderten Winkel-Referenzwert arbeiten, wird der Signalgeber zu diesem neuen Referenz- wert (0°, 45°, 90° Anzeige) aktiviert.

Mit Taste (6) wird der Signalgeber ein- / ausgeschaltet. Wenn der Neigungswinkel auf 0°, 45°, 90° oder dem letzten Speicherwert steht, wird dies akustisch signalisiert. Akustische Signalisierung Um den aktuellen Messwert im Display zu halten die HOLD-Taste (5) drücken. HOLD7 °C / °F / Messwert Durch kurzes Drücken der CAL-Taste (3) wird die Umgebungs- temperatur in °C und °F angezeigt. Erneutes Drücken wechselt zurück zum Messwert. Durch Ausschalten des Gerätes wird der Winkel- Referenzwert nicht deaktiviert.

Mit Taste (2) können Neigungen übertragen werden. Dazu das Gerät auf die gewünschte Neigung anlegen und die Taste (2) drücken. Anschließend wechselt die Anzeige auf „0,0°”, „REF“ blinkt im Display und der gewünschte Referenzwinkel ist gesetzt. Jetzt kann die Neigung auf andere Gegenstände übertragen werden. Durch erneutes Drücken der Taste (2) wird der Winkel-Referenzwert deaktiviert. Ändern des Winkel-ReferenzwertesDigiLevel Laser G40/G80

EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik- Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=AHH Technische Änderungen vorbehalten. 18W44 Technische Daten Genauigkeit elektronische Messung ± 0,1° bei 0° … 1° ± 0,1° bei 89° … 90° ± 0,2° bei 1° … 89° Anzeigengenauigkeit 1 Dezimalstelle Libellengenauigkeit ± 0,5 mm/m Laserklasse 2 / < 1 mW Laserwellenlänge 515 nm Arbeitsbedingungen 0 ... 40°C, Luftfeuchtigkeit max. 80% rH, nicht konden- sierend, Arbeitshöhe max. 2000 m über NN (Normalnull) Lagerbedingungen -10°C ... 60°C, Luftfeuchtigkeit max. 80% rH Stromversorgung 2 x 1,5V (Typ AAA/LR03) Abmessungen (B x H x T) G40 400 x 66 x 30 mm Abmessungen (B x H x T) G80 800 x 66 x 30 mm Gewicht (inkl. Batterien) G40 / G80 566 g / 966 g Gefährdung durch starke Magnetfelder Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elek- tromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen. Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berück- sichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagneti- sche Felder“. Um eine störende Beeinussung zu vermeiden, halten Sie die Mag- nete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.08 – Attention: Do not look into the direct or reected beam. – Do not point the laser beam towards persons.
