Tipo di prodotto	Livello laser digitale con linee verdi
Marca	Laserliner
Modello	DigiLevelLaser G40
Tecnologia laser	Laser verde di classe 2, < 1 mW, 515 nm
Precisione della misura elettronica	±0,1° (da 0° a 1° e da 89° a 90°), ±0,2° (da 1° a 89°)
Precisione delle livelle a bolla	±0,5 mm/m
Campo di misura angolare	360° (misura continua)
Display	Digitale con retroilluminazione
Unità di misura	°, %, mm/m
Funzioni principali	Misurazione dell'angolo, funzione HOLD, valore di riferimento, calibrazione, segnale acustico, retroilluminazione
Alimentazione	2 batterie AAA/LR03 (1,5 V)
Dimensioni (L x A x P)	400 x 66 x 30 mm
Peso (batterie incluse)	566 g
Magneti integrati	Sì
Temperatura di funzionamento	da 0 °C a 40 °C
Temperatura di stoccaggio	da -10 °C a 60 °C
Umidità massima	80 % UR, senza condensa
Altitudine di lavoro max.	2000 m
Spegnimento automatico	Dopo 3 minuti di inattività
Pulizia	Panno leggermente umido, senza solventi
Conservazione	Luogo asciutto e pulito, rimuovere le batterie
Sicurezza laser	Classe 2, non guardare il fascio

Domande frequenti - DigiLevelLaser G40 Laserliner

Come calibrare il DigiLevelLaser G40?

Posizionare l'apparecchio su una superficie piana e contrassegnata. Accenderlo, quindi premere il tasto REF finché CAL 1 lampeggia. Ruotare l'apparecchio di 180° in orizzontale sulla stessa superficie e premere nuovamente REF finché CAL 2 lampeggia. Un segnale acustico conferma la fine della calibrazione.

Come cambiare l'unità di misura?

Premere il tasto (1) per passare da un'unità all'altra: ° (gradi), % (percentuale) e mm/m.

Come riportare un angolo utilizzando il valore di riferimento?

Posizionare l'apparecchio all'angolo desiderato e premere il tasto REF (2). Il display mostra 0,0° con REF lampeggiante. È quindi possibile riportare questo angolo su altri oggetti. Per disattivare, premere nuovamente REF.

Come utilizzare la funzione HOLD?

Premere il tasto HOLD (5) per bloccare il valore visualizzato sullo schermo. Il valore rimane visualizzato anche se l'apparecchio viene spostato.

Come attivare o disattivare il segnale acustico?

Premere il tasto (6) per attivare o disattivare il segnale acustico. Quando l'angolo raggiunge 0°, 45°, 90° o il valore di riferimento, viene emesso un segnale.

Come accendere la retroilluminazione?

Tenere premuto il tasto (6) per accendere o spegnere la retroilluminazione dello schermo.

Che tipo di batterie utilizzare e come sostituirle?

Utilizzare due batterie AAA/LR03 da 1,5 V. Aprire il vano batterie sul retro dell'apparecchio, inserire le batterie rispettando la polarità.

Il livello laser non si accende, cosa fare?

Controllare lo stato delle batterie e sostituirle se necessario. Assicurarsi che le batterie siano orientate correttamente. Se il problema persiste, contattare il servizio di assistenza.

Quali sono le precauzioni di sicurezza da osservare con il laser?

Non guardare mai direttamente il fascio laser né i suoi riflessi. Il laser è di classe 2 (< 1 mW, 515 nm). Evitare di dirigere il fascio verso gli occhi di persone o animali. Coprire le superfici riflettenti durante l'uso.

Come pulire e manutenere l'apparecchio?

Pulire l'apparecchio con un panno leggermente umido. Non utilizzare prodotti aggressivi, solventi o detergenti abrasivi. Rimuovere le batterie prima di un periodo prolungato di inutilizzo e conservare l'apparecchio in un luogo asciutto e pulito.

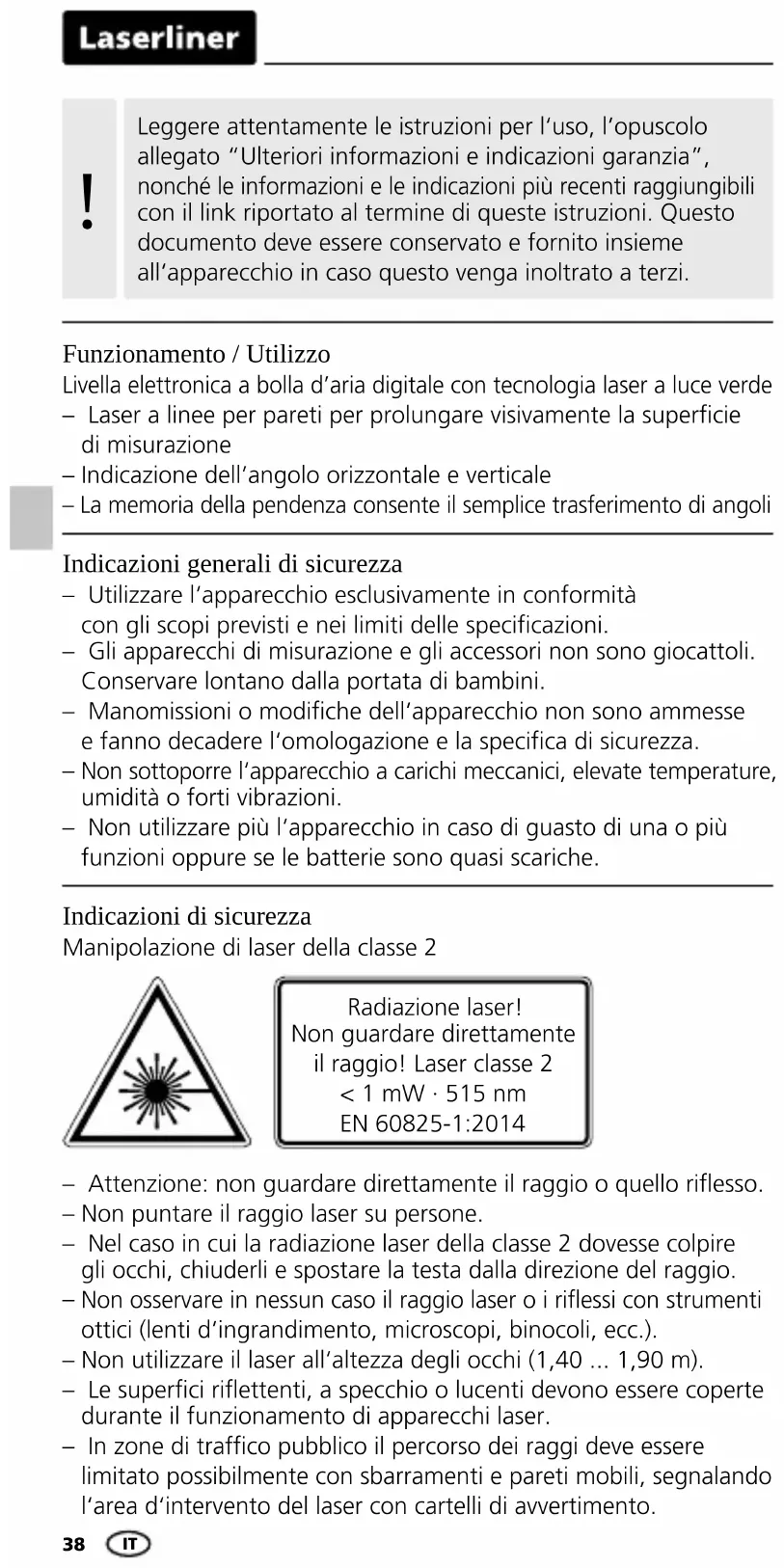

MANUALE UTENTE DigiLevelLaser G40 Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzionamento / Utilizzo

Livella elettronica a bolla d'aria digitale con tecnologia laser a luce verde

• Laser a linee per pareti per prolungare visivamente la superficie di misurazione
• Indicazione dell'angolo orizzontale e verticale
• La memoria della pendenza consente il semplice trasferimento di angoli

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 515 nm EN 60825-1:2014

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non osservare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.

Uscita del raggio laser

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

Tecnologia a laser verde

I moduli laser nella versione DLD assicurano un'alta qualità della linea e un'immagine di linea netta, chiara

e pertanto ben visibile. A differenza delle generazioni precedenti, presentano una maggiore termostabilità ed efficienza energetica.

L'occhio umano inoltre è più sensibile alla gamma d'onda del laser verde rispetto, per esempio, a quella del laser rosso. Il diodo laser verde risulta quindi molto più luminoso di quello rosso.

I laser verdi, soprattutto quelli della versione DLD, offrono quindi dei vantaggi quando si tratta di poter riconoscere la linea laser in condizioni sfavorevoli.

Ca. 6 volte più luminoso di un normale laser a luce rossa con 630 - 660 nm

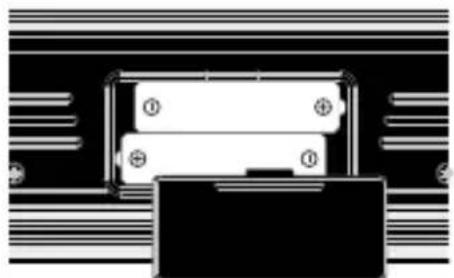

1 Applicazione delle pile

Aprire il vano batterie ed introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.

1 Cambio dell'unità di misura
2 Impostazione del valore di riferimento dell'angolo
3 Taratura
4 Tasto ON/OFF
5 Funzione Hold
6 Segnalatore acustico / retroilluminazione On/Off
7 Verso dell'inclinazione
8 Segnalatore acustico attivo
9 HOLD: viene mantenuto l'attuale valore misurato
10 Valore di riferimento dell'angolo impostato
11 Visualizzazione dello stato delle pile
12 Angolo di inclinazione
13 Unità di misura
14 Laser a linee
15 Livella verticale
16 Livella verticale
17 Magneti
18 Superficie di misura
19 Vano delle pile (Parte posteriore)

2 Accensione e misura

Prima di ogni misurazione assicurarsi che la funzione di riferimento sia disattivata.

La DigiLevel Laser G40 / G80 può misurare qualsiasi angolo fino a 360°.

• Accendere l'apparecchio con il tasto (4).
• L'angolo di inclinazione compare sul display (12). Se si misurano angoli sotto sopra, il verso di visualizzazione si adatta automaticamente.
• Con il simbolo (7) viene inoltre visualizzato il verso attuale dell'inclinazione.

Selezione dell'unità di misura

Con il tasto (1) si commuta l'unità di misura tra gradi, % e mm/m.

4 Taratura

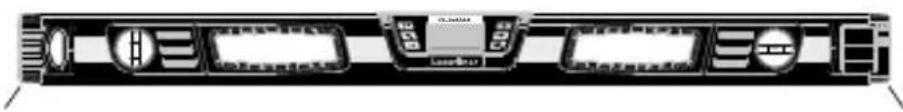

1. Posizionare la superficie di misura (18) dello strumento su un piano rettilineo e marcato (vedere figura in basso). Accendere lo strumento (4) e tenere premuto il tasto REF (2) fino al lampeggio di CAL 1 sul display. Poco dopo viene emesso un segnale acustico e compare CAL 2.

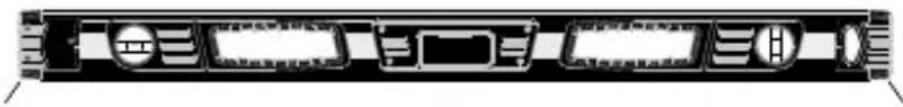

1. Ruotare ora la livella di 180° orizzontalmente e collocarla esattamente sulla superficie marcata (misura ad inversione). Premere e tenere premuto il tasto REF (2) fino al lampeggio di CAL 2 sul display. Il segnale acustico successivo termina l'operazione.

Lo strumento è tarato correttamente se in entrambe le posizioni (0° e 180°) visualizza gli stessi valori di misura.

Laserliner

5 Modifica del valore di riferimento dell'angolo

Con il tasto (2) si possono trasferire inclinazioni. A tal fine posizionare l'apparecchio sull'inclinazione desiderata e premere il tasto (2). Infine viene visualizzato „0,0°“, „REF“ lampeggia e l'angolo di riferimento desiderato è impostato. Adesso l'inclinazione può essere trasferita su altri oggetti.

Premendo nuovamente il tasto (2) il valore di riferimento dell'angolo viene disattivato.

Spegnendo l'apparecchio, il valore di riferimento dell'angolo non viene disattivato.

6 °C / °F / valore misurato

Premendo brevemente il tasto CAL (3) viene visualizzata la temperatura ambiente in °C e °F. Premendo nuovamente si torna al valore misurato.

HOLD

Per mantenere il valore misurato sul display, premere il tasto Hold (5).

8 Segnalazione acustica

Con il tasto (6) si attiva e si disattiva il segnalatore. Se l'angolo di inclinazione è pari a 0°, 45°, 90° o all'ultimo valore di memoria, ciò viene segnalato acusticamente.

Se si lavora con un valore di riferimento dell'angolo modificato, il segnalatore viene attivato per questo nuovo valore di riferimento (visualizzazione 0°, 45°, 90°).

9 Retroilluminazione

Premendo a lungo il tasto (6) si accende/spegne la retroilluminazione.

Funzione Auto Off

L'apparecchio di misurazione si spegne automaticamente dopo 3 minuti di inattività, per risparmiare la batteria.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Pericoli causati da forti campi magnetici

Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, meccanica fine, dischi fissi).

A causa dell'influenza di forti campi magnetici su persone, vanno rispettate le rispettive disposizioni e norme nazionali, ad esempio in Germania la norma BGV B11 §14 „Campi elettromagnetici”.

Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispettivi impianti e apparecchi.

Dati tecnici

Precisione di misura elettronica	± 0,1° a 0° ... 1° ± 0,1° a 89° ... 90° ± 0,2° a 1° ... 89°
Precisione di visualizzazione 1 cifra decimale
Precisione della livella	± 0,5 mm/m
Classe laser 2 / < 1 mW
Lunghezza delle onde laser	515 nm
Condizioni di lavoro	0 ... 40°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-10°C ... 60°C, umidità dell'aria max. 80% rH
Alimentazione elettrica	2 x 1,5V (tipo AAA/LR03)
Dimensioni (L x H x P) G40 400 x 66 x 30 mm
Dimensioni (L x H x P) G80	800 x 66 x 30 mm
Peso (con batterie) G40 / G80 566 g /	966 g

Con riserva di modifiche tecniche. 18W44

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE. Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.
