Produkt type	Digitalt laserniveau med grønne linjer
Mærke	Laserliner
Model	DigiLevelLaser G40
Laserteknologi	Grøn laser klasse 2, < 1 mW, 515 nm
Elektronisk målenøjagtighed	±0,1° (0° til 1° og 89° til 90°), ±0,2° (1° til 89°)
Boblepræcision	±0,5 mm/m
Vinkelmåleområde	360° (kontinuerlig måling)
Display	Digital med baggrundsbelysning
Måleenheder	°, %, mm/m
Hovedfunktioner	Vinkelmåling, HOLD-funktion, referenceværdi, kalibrering, lydsignal, baggrundsbelysning
Strømforsyning	2 AAA/LR03 batterier (1,5 V)
Mål (L x H x D)	400 x 66 x 30 mm
Vægt (inkl. batterier)	566 g
Indbyggede magneter	Ja
Driftstemperatur	0 °C til 40 °C
Opbevaringstemperatur	-10 °C til 60 °C
Maksimal luftfugtighed	80 % RH, uden kondens
Maks. arbejdshøjde	2000 m
Automatisk slukning	Efter 3 minutters inaktivitet
Rengøring	Let fugtig klud, uden opløsningsmiddel
Opbevaring	Tørt og rent sted, fjern batterierne
Lasersikkerhed	Klasse 2, kig ikke ind i strålen

Ofte stillede spørgsmål - DigiLevelLaser G40 Laserliner

Hvordan kalibrerer jeg DigiLevelLaser G40?

Placer enheden på en plan og markeret overflade. Tænd den, og tryk på REF-knappen, indtil CAL 1 blinker. Drej enheden 180° vandret på samme overflade, og tryk igen på REF, indtil CAL 2 blinker. Et lydsignal bekræfter, at kalibreringen er færdig.

Hvordan skifter jeg måleenhed?

Tryk på knappen (1) for at skifte mellem enhederne ° (grad), % (procent) og mm/m.

Hvordan overfører jeg en vinkel ved hjælp af referenceværdien?

Placer enheden i den ønskede vinkel og tryk på REF-knappen (2). Displayet viser 0,0° med REF blinkende. Du kan nu overføre denne vinkel til andre objekter. Deaktiver ved at trykke på REF igen.

Hvordan bruger jeg HOLD-funktionen?

Tryk på HOLD-knappen (5) for at fastholde den viste værdi på skærmen. Værdien forbliver vist, selvom enheden flyttes.

Hvordan aktiverer eller deaktiverer jeg lydsignalet?

Tryk på knappen (6) for at aktivere eller deaktivere lydsignalet. Når vinklen når 0°, 45°, 90° eller referenceværdien, lyder et signal.

Hvordan tænder jeg baggrundsbelysningen?

Tryk længe på knappen (6) for at tænde eller slukke baggrundsbelysningen på skærmen.

Hvilken type batterier skal bruges, og hvordan udskiftes de?

Brug to AAA/LR03 batterier på 1,5 V. Åbn batterirummet på bagsiden af enheden, indsæt batterierne med korrekt polaritet.

Laserniveauet tænder ikke, hvad gør jeg?

Kontroller batteriernes tilstand og udskift dem om nødvendigt. Sørg for, at batterierne er korrekt orienteret. Hvis problemet fortsætter, kontakt kundeservice.

Hvilke sikkerhedsforanstaltninger skal overholdes med laseren?

Kig aldrig direkte ind i laserstrålen eller dens refleksioner. Laseren er klasse 2 (< 1 mW, 515 nm). Undgå at rette strålen mod øjnene på personer eller dyr. Dæk reflekterende overflader under brug.

Hvordan rengør og vedligeholder jeg enheden?

Rengør enheden med en let fugtig klud. Brug ikke aggressive produkter, opløsningsmidler eller slibende rengøringsmidler. Fjern batterierne ved længere tids opbevaring, og opbevar enheden et tørt og rent sted.

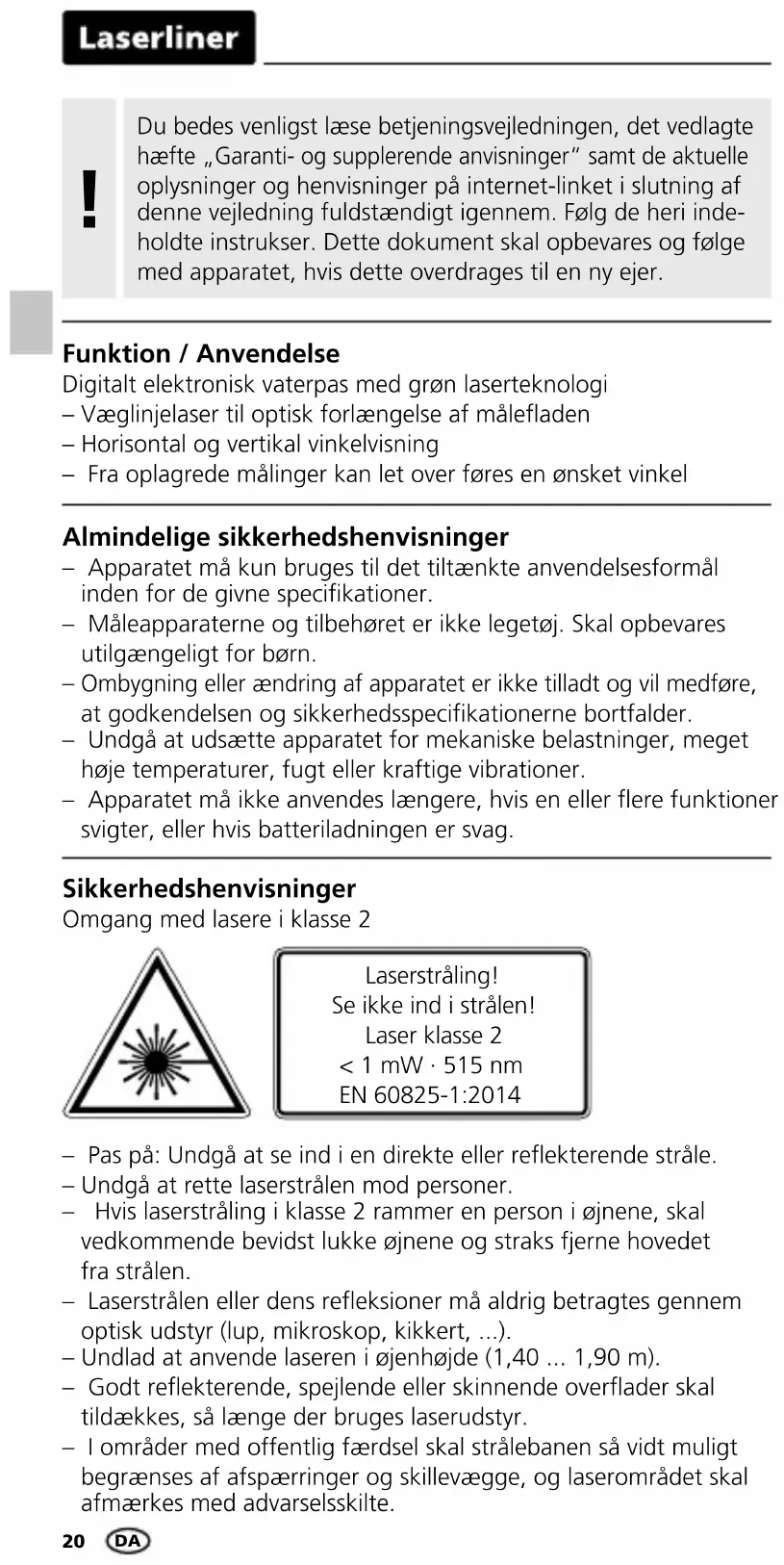

BRUGSANVISNING DigiLevelLaser G40 Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / Anvendelse

Digitalt elektronisk vaterpas med grøn laserteknologi

• Væglinjelaser til optisk forlængelse af målefladen
  – Horisontal og vertikal vinkelvisning
• Fra oplagrede målinger kan let over føres en ønsket vinkel

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedshenvisninger

Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 515 nm EN 60825-1:2014

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
• Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).
• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Laserudgang

Laser off Laser on

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk
  kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Grøn laserteknologi

Lasermodulerne i DLD-versionen står for en høj linjekvalitet, et rent, klart og dermedsærdeles

synligt linjebillede. I modsætning til tidligere generationer er denne mere temperaturstabil og energieffektiv.

Det menneskelige øje har desuden en højere følsomhed i den grønne lasers bølgeområde end fx i den røde lasers. Dermed fremstår den grønne laser-diode meget klarere end den røde.

Grøn laser – særligt i DLD-versionen – har desuden fordele, hvad angår laserlinjens synlighed under mindre gode forhold.

Ca. 6 gange lysere end en typisk, rød laser med 630 - 660 nm

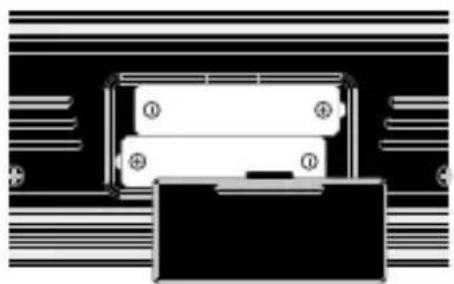

1 Isætning af batterier

Åbn batterihuset og læg batterierne i. Vær opmærksom på de angivne poler.

1 Omstilling af måleenhed
2 Indlæsning af referencevinkel
3 Kalibrering
4 TAEND-/SLUK-knap
5 Hold-funktion
6 Akustisk signalgiver / baggrundsbelysning tænd/sluk
7 Hældningsretning
8 Akustisk signalgiver aktiv
9 HOLD: Aktuel måleværdi fastholdes
10 Vinkel-referenceværdi indstillet
11 Batteriernes ladetilstand
12 Hældningsvinkel
13 Måleenheder
14 Linjelaser
15 Lodlibelle
16 Vaterlibelle
17 Magneter
18 Måleflad
19 Batterihus (Bagside)

2 Tænd for instrumentet og mål

Inden hver måling skal man sikre sig, at referencefunktionen er deaktiveret.

DigiLevel Laser G40 / G80 kan måle kontinuerligt op til 360°.

• Tænd for apparatet med kontakten (4).
• Hældningsvinklen vises i displayet (12). Hvis målingen foretages med anlægsfladen opad, vendes tal og symboler i displayet, så de stadig læses retvendt.
• Samtidig viser symbolet (7) den øjeblikkelige hældningsretning.

Valg af måleenhed

Med tasten (1) vælges den ønskede måleenhed ° grader, % procent eller mm/m.

4 Kalibrering

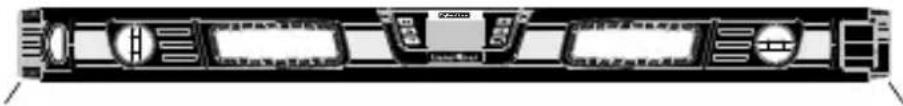

1. Anbring apparatets måleflade (18) på et jævnt, markeret underlag (se Ill. nedenfor). Tænd for apparatet (4) og tryk på REF-knappen (2), indtil det viser et blinkende CAL 1. Kort efter høres en signal-tone, og apparatet viser CAL 2.

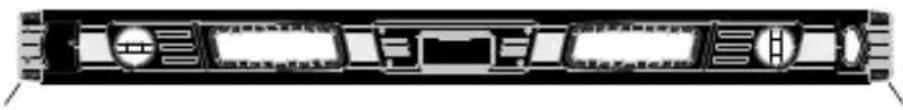

1. Drej nu vaterpasset 180° horisontalt, og anbring det præcist på den markerede flade (omslagsmåling). Tryk igen på REF-knappen (2), indtil CAL 2 blinker. Den efterfølgende signaltone afslutter operationen.

Apparatet er korrekt kalibreret, når det viser de samme måleværdier i begge positioner (0° og 180°).

Laserliner

5 Endring af vinkelreference

Med tasten (2) kan hældningsvinkler overføres. Anbring DigiLevel Plus i den ønskede hældning og tryk derefter på tast (2). Herefter skifter indikatoren til „0,0°“, „REF“ blinker på displayet, og den ønskede referencevinkel er indstillet. Nu kan denne hældningsvinkel overføres til andre objekter.

Når man trykker endnu en gang på knappen (2), deaktiveres vinkel-referenceværdien.

Hvis man slukker apparatet, deaktiveres vinkel-reference-værdien ikke.

6 Måleværdi °C / °F

Når man trykker kortvarigt på CAL-knappen (3), vises omgivelsestemperaturen i °C og °F. Man returnerer til måleværdien ved at trykke på knappen igen.

7 HOLD

Man kan fastholde den aktuelle måleværdi på displayet ved at trykke på Hold-knappen (5).

8 Akkustisk signal

Med tasten (6) kobles signalet til og fra. Når hældningsvinklen er 0°, 45°, 90° eller den sidst indlæste hældningsværdi står i displayet, lyder det akustiske signal.

Hvis du arbejder med en ændret vinkelreference, bliver signalet aktiveret med den nye værdi for 0°, 45° og 90°.

9 Baggrundsbelysning

Når man holder knappen (6) inde i længere tid, hhv. tændes og slukkes baggrundsbelysningen.

Autosluk-funktion

Måleapparatet slukker automatisk efter 3 minutter inaktivitet for at spare batteri.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, harddiske).

Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter“.

For at undgå generende påvirkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater.

Tekniske data

Nøjagtighed elektronisk måling	± 0,1° ved 0° ... 1° ± 0,1° ved 89° ... 90° ± 0,2° ved 1° ... 89°
Visningsnøjagtighed	1 decimal
Libellenøjagtighed ± 0,5 mm/m
Laserklasse	2 / < 1 mW
Laserbølgelængde 515 nm
Arbejdsbetingelser	0 ... 40°C, luftfugtighed maks. 80% rH, Ikke-kondenserende, arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-10°C ... 60°C, luftfugtighed maks. 80% rH
Strømkilde 2 x 1,5V (AAA/LR03)
Mål (B x H x D) G40	400 x 66 x 30 mm
Mål (B x H x D) G80 800 x 66 x 30 mm
Vægt (inkl. batterier) G40/G80	566 g / 966 g

Forbehold for tekniske ændringer. 18W44

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=AHH
