Tipo de producto	Nivel láser digital de líneas verdes
Marca	Laserliner
Modelo	DigiLevelLaser G40
Tecnología láser	Láser verde de clase 2, < 1 mW, 515 nm
Precisión de la medición electrónica	±0,1° (0° a 1° y 89° a 90°), ±0,2° (1° a 89°)
Precisión de los niveles de burbuja	±0,5 mm/m
Rango de medición angular	360° (medición continua)
Pantalla	Digital con retroiluminación
Unidades de medida	°, %, mm/m
Funciones principales	Medición de ángulo, función HOLD, valor de referencia, calibración, señal sonora, retroiluminación
Alimentación	2 pilas AAA/LR03 (1,5 V)
Dimensiones (L x A x P)	400 x 66 x 30 mm
Peso (pilas incluidas)	566 g
Imanes integrados	Sí
Temperatura de funcionamiento	0 °C a 40 °C
Temperatura de almacenamiento	-10 °C a 60 °C
Humedad máxima	80 % HR, sin condensación
Altitud de trabajo máx.	2000 m
Apagado automático	Después de 3 minutos de inactividad
Limpieza	Paño ligeramente húmedo, sin disolvente
Almacenamiento	Lugar seco y limpio, retirar las pilas
Seguridad del láser	Clase 2, no mirar el haz

Preguntas frecuentes - DigiLevelLaser G40 Laserliner

¿Cómo calibrar el DigiLevelLaser G40?

Coloque el aparato sobre una superficie plana y marcada. Enciéndalo, luego presione la tecla REF hasta que parpadee CAL 1. Gire el aparato 180° en horizontal sobre la misma superficie y presione nuevamente REF hasta que parpadee CAL 2. Una señal sonora confirma el final de la calibración.

¿Cómo cambiar la unidad de medida?

Presione la tecla (1) para cambiar entre las unidades ° (grado), % (porcentaje) y mm/m.

¿Cómo transferir un ángulo usando el valor de referencia?

Coloque el aparato en el ángulo deseado y presione la tecla REF (2). La pantalla muestra 0,0° con REF parpadeando. Entonces puede transferir ese ángulo a otros objetos. Para desactivar, presione nuevamente REF.

¿Cómo usar la función HOLD?

Presione la tecla HOLD (5) para congelar el valor mostrado en la pantalla. El valor permanece visible incluso si se mueve el aparato.

¿Cómo activar o desactivar la señal sonora?

Presione la tecla (6) para activar o desactivar la señal sonora. Cuando el ángulo alcanza 0°, 45°, 90° o el valor de referencia, suena una señal.

¿Cómo encender la retroiluminación?

Mantenga presionada la tecla (6) para encender o apagar la retroiluminación de la pantalla.

¿Qué tipo de pilas usar y cómo reemplazarlas?

Use dos pilas AAA/LR03 de 1,5 V. Abra el compartimento en la parte posterior del aparato, inserte las pilas respetando la polaridad.

El nivel láser no se enciende, ¿qué hacer?

Verifique el estado de las pilas y reemplácelas si es necesario. Asegúrese de que las pilas estén orientadas correctamente. Si el problema persiste, contacte al servicio posventa.

¿Cuáles son las precauciones de seguridad a observar con el láser?

Nunca mire directamente el haz láser ni sus reflejos. El láser es de clase 2 (< 1 mW, 515 nm). Evite dirigir el haz hacia los ojos de personas o animales. Cubra las superficies reflectantes durante el uso.

¿Cómo limpiar y mantener el aparato?

Limpie el aparato con un paño ligeramente húmedo. No use productos agresivos, disolventes ni limpiadores abrasivos. Retire las pilas antes de un almacenamiento prolongado y conserve el aparato en un lugar seco y limpio.

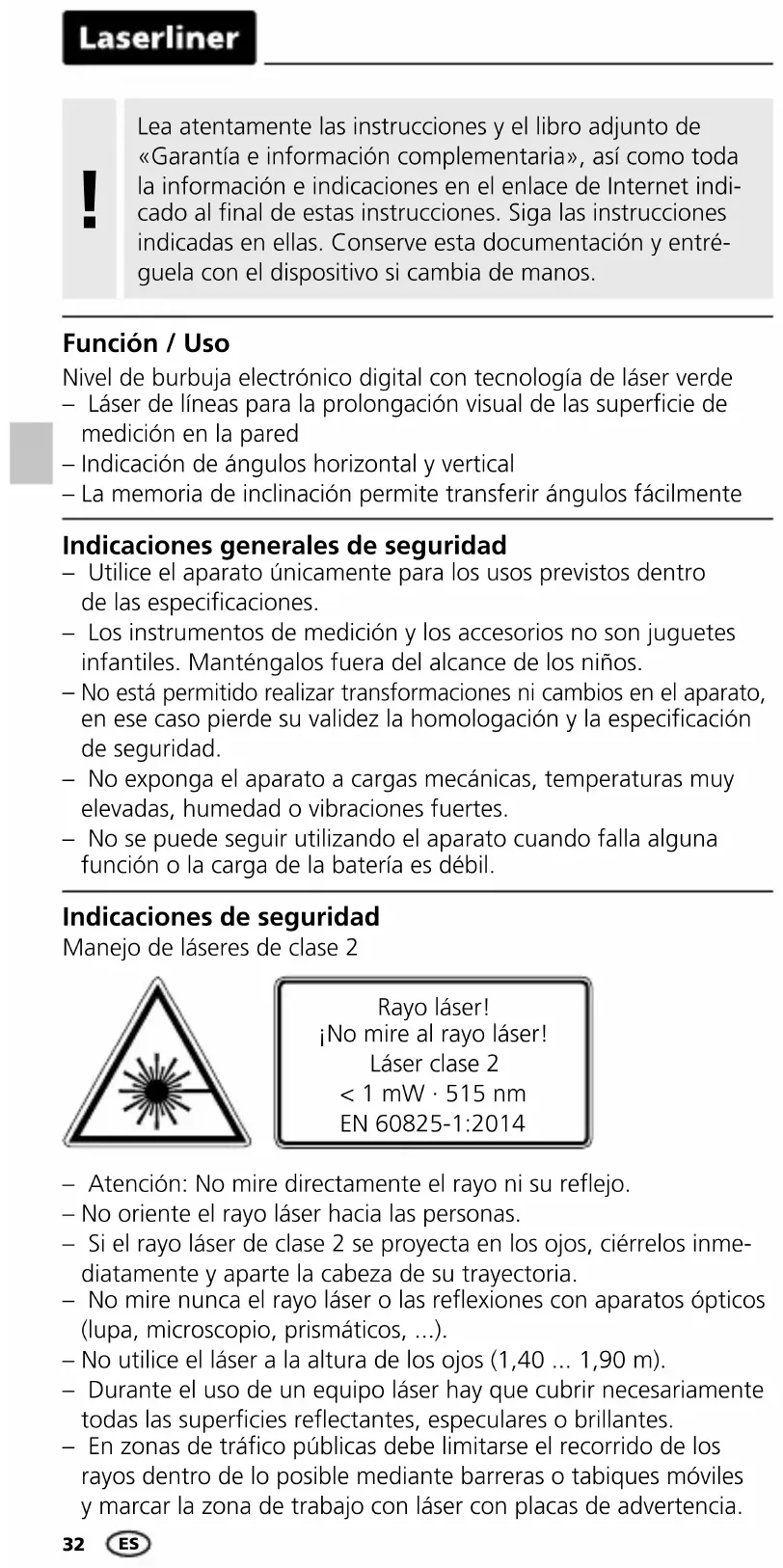

MANUAL DE USUARIO DigiLevelLaser G40 Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Función / Uso

Nivel de burbuja electrónico digital con tecnología de láser verde

• Láser de líneas para la prolongación visual de las superficie de medición en la pared
• Indicación de ángulos horizontal y vertical
  – La memoria de inclinación permite transferir ángulos fácilmente

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.

Indicaciones de seguridad

Manejo de láseres de clase 2

Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 515 nm EN 60825-1:2014

• Atención: No mire directamente el rayo ni su reflejo.
• No oriente el rayo láser hacia las personas.
• Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria.
• No mire nunca el rayo láser o las reflexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...).
• No utilice el láser a la altura de los ojos (1,40 ... 1,90 m).
• Durante el uso de un equipo láser hay que cubrir necesariamente todas las superficies reflectantes, especulares o brillantes.
• En zonas de tráfico públicas debe limitarse el recorrido de los rayos dentro de lo posible mediante barreras o tabiques móviles y marcar la zona de trabajo con láser con placas de advertencia.

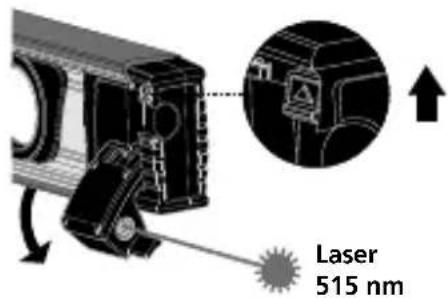

Salida del láser

Laser activéLáser apagado

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

Tecnología láser verde

Los módulos láser en la versión DLD son sinónimo de elevada calidad de la línea, con un trazado limpio,

claro y por lo tanto bien visible. En comparación con las generaciones anteriores son más resistentes a las temperaturas y ofrecen mayor eficacia energética.

Por otra parte, el ojo humano posee una mayor sensibilidad en la gama de ondas del láser verde que, por ejemplo, en la del láser rojo. Por esa razón, los diodos láser verdes parecen mucho más brillantes que los rojos.

Los láseres verdes – y en particular el tipo DLD – ofrecen ventajas en cuanto a la visibilidad de la línea láser bajo condiciones desfavorables.

Aprox. 6 veces más brillante que un láser rojo típico con 630 - 660 nm

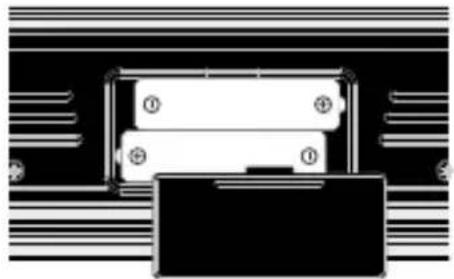

1 Poner las pilas

Abra la caja para pilas e inserte las pilas según los símbolos de instalación. Coloque las pilas en el polo correcto.

1 Cambiar unidad de medida
2 Ajuste de valor dereferencia ángulo
3 Calibración
4 Tecla de encendido y apagado (ON/OFF)
5 Función Hold
6 Emisor de señales acústicas / Encendido y apagado de retroiluminación
7 Sentido de inclinación
8 Emisor de señales acústicas activado
9 HOLD: mantener medición actual
10 Valor de referencia angular aplicado
11 Indicación estado de pilas
12 Ángulo de inclinación
13 Unidades de medida
14 Láser de líneas
15 Burbuja horizontal
16 Burbuja vertical
17 Imanes
18 Superficie de medición
19 Caja de pilas (Trasero)

2 Conectar y medir

Antes de cada medición, compruebe que esté desactivada la función de referencia.

El DigiLevel Laser G40 / G80 puede medir ángulos continuamente a 360°.

- Encienda el aparato con la tecla (4).

- El ángulo de inclinación aparece en la indicación (12).

Al medir inclinaciones arriba de la cabeza, el sentido de indicación se adapta automáticamente.

- Adicionalmente con el símbolo (7) se indica el sentido momentáneo de inclinación.

Selección de la unidad de medición

Con la tecla (5) la unidad de medición se cambia entre ° grados, % e mm/m.

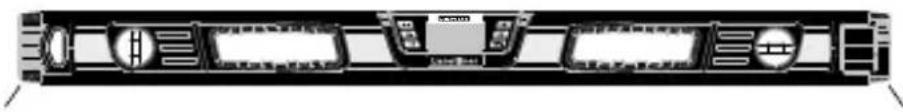

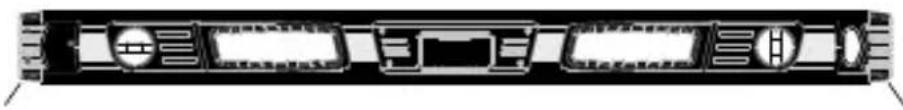

4 Calibración

1. Coloque la superficie de medición (18) del aparato sobre una base lisa y marcada (ver fig. abajo). Conecte el aparato (4) y pulse la tecla REF (2) tanto tiempo hasta que parpadee CAL 1. Al momento se escucha un sonido y aparece CAL 2.

1. Gire ahora el nivel de burbuja en 180° horizontalmente y póngalo exactamente sobre la superficie marcada (medición inversa). Pulse de nuevo la tecla REF (2) tanto tiempo hasta que parpadee CAL 2. El proceso finaliza con un sonido.

El aparato está calibrado correctamente cuando en ambas posiciones (0° y 180°) aparecen los mismos valores.

Laserliner

5 Cambiar el valor de referencia del ángulo

Las inclinaciones se pueden traspasar con la tecla (2). Para ello coloque el aparato a la inclinación deseada y pulse la tecla (2). La indicación cambia ahora a „0,0°“, „REF“ parpadea en la pantalla y ya está aplicado el ángulo de referencia deseado. Ahora la inclinación se puede pasar a otros objetos.

Pulsando de nuevo la tecla (2) se desactiva la referencia de ángulo.

Esta referencia de ángulo no se desactiva al apagar el aparato.

Al pulsar brevemente la tecla CAL (3) se muestra la temperatura ambiente en °C y °F. Pulsando de nuevo se vuelve al valor de la medición.

7 HOLD

Para mantener la medición actual en la pantalla pulse la tecla Hold (5).

8 Señalización acústica

El emisor de señal se enciende / apaga con la tecla (6). Si el ángulo de inclinación está en 0°, 45°, 90° o el último valormemorizado, esto se indica con una señal acústica.

Si trabaja con un valor de referencia del ángulo modificado, el emisor de señal se activa con este nuevo valor de referencia (indicación 0°, 45°, 90°).

9 Retroiluminación

La retroiluminación se enciende y apaga pulsando de forma prolongada la tecla (6).

Función Auto Off

El aparato se desconecta automáticamente a los 3 minutos de inactividad para proteger las pilas.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecidoy evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Peligro por fuertes campos magnéticos

Los campos magnéticos fuertes pueden tener efectos dañinos en personas que utilicen dispositivos corporales activos (p. ej. marca-pasos) y en equipos electromagnéticos (p. ej. tarjetas magnéticas, relojes mecánicos, mecanismos de precisión, discos duros).

En cuanto al efecto de los campos magnéticos fuertes sobre las personas deben tenerse en cuenta las disposiciones y normas nacionales pertinentes, por ejemplo en Alemania la norma de la mutua profesional BGV B11 artículo 14 „Campos electromagnéticos“.

Para evitar un efecto nocivo, mantenga los imanes siempre a una distancia mínima de 30 cm respecto a los dispositivos implantados y equipos que puedan ser afectados.

Datos técnicos

Precisión medición electrónica	± 0,1° para 0° ... 1° ± 0,1° para 89° ... 90° ± 0,2° para 1° ... 89°
Precisión indicada	1 decimal
Precisión de las burbujas ± 0,5 mm/m
Clase láser	2 / < 1 mW
Longitud de onda del láser 515 nm
Condiciones de trabajo	0 ... 40°C, humedad del aire máx. 80% rH, no condensante, altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén	-10°C ... 60°C, humedad del aire máx. 80% rH
Alimentación 2 x 1,5V (Tipo AAA/LR03)
Dimensiones (An x Al x F) G40	400 x 66 x 30 mm
Dimensiones (An x Al x F) G80 800 x	66 x 30 mm
Peso (pilas incluida) G40/G80	566 g / 966 g

Sujeto a modificaciones técnicas. 18W44

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=AHH
