Merk	Laserliner
Model	DigiLevelLaser G80
Producttype	Digitale elektronische laserwaterpas met groene laser
Afmetingen (L x H x D)	800 x 66 x 30 mm
Gewicht (inclusief batterijen)	966 g
Voeding	2 AAA/LR03 batterijen (1,5 V)
Laserklasse	2 (< 1 mW, 515 nm)
Nauwkeurigheid elektronische meting	±0,1° (van 0° tot 1° en van 89° tot 90°), ±0,2° (van 1° tot 89°)
Nauwkeurigheid waterpas	±0,5 mm/m
Meetbereik	continu 360°
Meeteenheden	graad (°), procent (%), mm/m
Belangrijkste functies	horizontale/verticale hoekmeting, groene lijnlaser, hellinggeheugen, HOLD-functie, geluidssignaal, verlichting, kalibratie, automatische weergave hellingsrichting
Automatische uitschakeling	na 3 minuten inactiviteit
Werktemperatuur	0 °C tot 40 °C, max. luchtvochtigheid 80% RV, niet condenseerend
Opslagtemperatuur	-10 °C tot 60 °C, max. luchtvochtigheid 80% RV
Onderhoud en reiniging	Reinigen met een licht vochtige doek, zonder oplosmiddelen of schurende middelen. Verwijder de batterijen bij langdurige opslag. Bewaar op een droge en schone plaats.
Veiligheid	Laserklasse 2: niet in de directe of gereflecteerde straal kijken, geen optische instrumenten gebruiken. Buiten bereik houden van personen en medische apparaten (sterke magneetvelden).
Onderdelen en repareerbaarheid	Batterijen door gebruiker vervangbaar. Geen andere gespecificeerde onderdelen.

Veelgestelde vragen - DigiLevelLaser G80 Laserliner

Hoe kalibreer ik de laserwaterpas?

Plaats het apparaat op een vlak en gemarkeerd oppervlak. Zet het aan en houd de toets REF (2) ingedrukt tot CAL 1 knippert. Er klinkt een geluidssignaal, waarna CAL 2 wordt weergegeven. Draai het apparaat 180° op hetzelfde oppervlak en druk opnieuw op REF tot CAL 2 knippert. De kalibratie is voltooid wanneer de gemeten waarden in beide posities identiek zijn.

Hoe vervang ik de batterijen?

Open het batterijvak aan de achterkant van het apparaat. Plaats twee AAA/LR03 1,5V batterijen volgens de aangegeven polariteit. Sluit het vak zorgvuldig.

Wat betekent de HOLD-functie?

De HOLD-functie bevriest de gemeten waarde op het scherm. Druk op de toets HOLD (5) om deze functie te activeren; de waarde blijft weergegeven, zelfs als het apparaat wordt verplaatst.

Hoe stel ik de referentiehoekwaarde in?

Plaats het apparaat onder de gewenste helling en druk op de toets REF (2). Het scherm toont 0,0° en het REF-symbool knippert. De referentiehoek wordt opgeslagen. Druk opnieuw op REF om te annuleren.

Wat is de laserklasse van dit apparaat?

De laser is klasse 2 volgens norm EN 60825-1:2014, met een vermogen van minder dan 1 mW en een golflengte van 515 nm (groene laser). Het is veilig bij korte blootstelling, maar kijk niet direct in de straal.

Hoe activeer ik het geluidssignaal?

Druk op de toets (6) om de geluidssignaalzender in of uit te schakelen. Wanneer de hellingshoek 0°, 45°, 90° of de opgeslagen referentiewaarde bereikt, geeft het apparaat een pieptoon.

Hoe schakel ik de verlichting in?

Houd de toets (6) lang ingedrukt om de verlichting van het scherm in of uit te schakelen.

Hoe reinig ik het apparaat?

Gebruik een licht vochtige doek om het apparaat te reinigen. Gebruik geen schoonmaakmiddelen, oplosmiddelen of schurende producten. Verwijder de batterijen vóór langdurige opslag en bewaar het apparaat op een droge en schone plaats.

Welke meeteenheden zijn beschikbaar?

Het apparaat kan de hoek weergeven in graden (°), procent (%) of mm/m. Gebruik de toets (1) om tussen de eenheden te schakelen.

Schakelt het apparaat automatisch uit?

Ja, het apparaat heeft een automatische uitschakelfunctie na 3 minuten inactiviteit om batterijen te sparen. Druk op de aan/uit-toets om het weer in te schakelen.

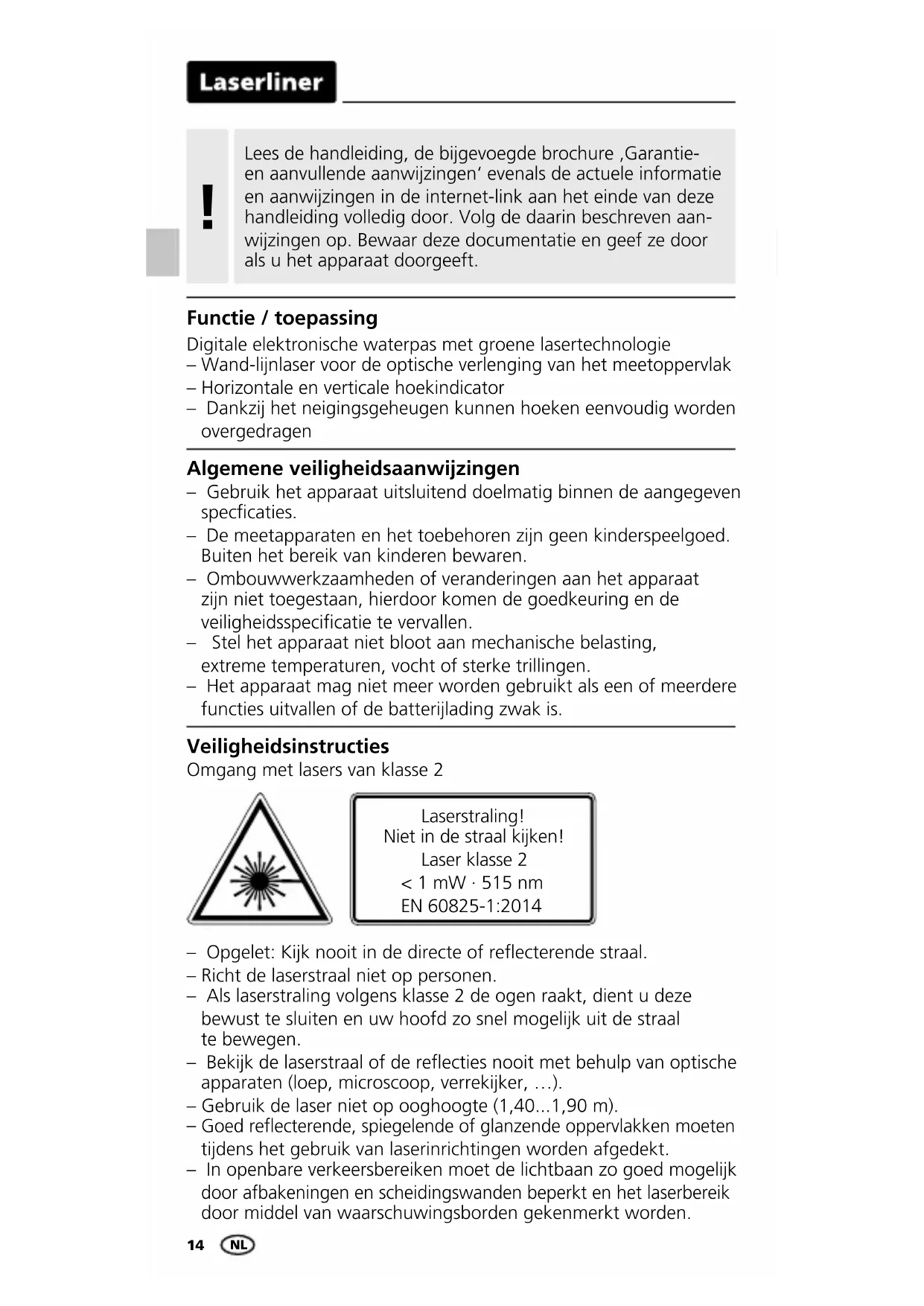

GEBRUIKSAANWIJZING DigiLevelLaser G80 Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Digitale elektronische waterpas met groene lasertechnologie

• Wand-lijnlaser voor de optische verlenging van het meetoppervlak
• Horizontale en verticale hoekindicator
• Dankzij het neigingsgeheugen kunnen hoeken eenvoudig worden overgedragen

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken!

Laser klasse 2 < 1 mW · 515 nm

EN 60825-1:2014

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).
• Gebruik de laser niet op ooghoogte (1,40...1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Laseruitlaat

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektro-magnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen.

Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Groene lasertechnologie

Lasermodules in DLD-uitvoering bieden een hoge kwaliteit van de lijn, een schoon, helder en daardoor

goed zichtbaar lijnbeeld. In tegenstelling tot oudere generaties zijn deze temperatuur-stabieler en energie efficiënter.

Het menselijke oog beschikt bovendien over een grotere gevoeligheid in het golflengtebereik van de groene laser dan bijvoorbeeld bij de rode laser. Daardoor lijkt de groene laserdiode in vergelijking met de rode zeer veel lichter.

Groene lasers – vooral in de DLD-uitvoering – bieden dus voordelen met betrekking tot de zichtbaarheid van de laserlijn onder ongunstige voorwaarden.

Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm

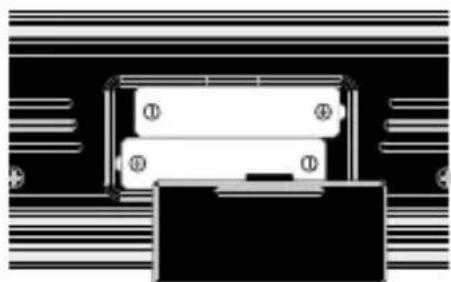

1 Plaatsen van de batterijen

Open het batterijvakje en plaats de batterijen overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

1 Meeteenheid omschakelen
2 Hoek-referentiewaarde instellen
3 Kalibratie
4 AAN-/UIT-toets
5 Hold-functie
6 Akoestische signaalgever / achtergrondverlichting aan/uit
7 Neigingrichting
8 Akoestische signaalgever actief
9 HOLD: actuele meetwaarde wordt gehouden
10 Hoek-referentiewaarde ingesteld
11 Indicator batterijtoestand
12 Neigingshoek
13 Meeteenheden
14 Lijnlaser
15 Horizontale libel
16 Verticale libel
17 Magneten
18 Meetoppervlak
19 Batterijvakje (Achterzijde)

2 Inschakelen en meten

Let voor iedere meting op dat de referentiefunctie gedeactiveerd is.

De DigiLevel Laser G40 / G80 kan hoeken constant op 360° meten.

– Schakel het apparaat in met toets (4).
- De neigingshoek verschijnt in de weergave (12). Wanneer neigingen boven hoofdhoogte gemeten worden, past de weergaverichting zich automatisch aan.
- Bovendien wordt met het symbool (7) de actuele neigingsrichting weergegeven.

Keuze van de meeteenheid

Met toets (1) kunt u de meeteenheid tussen °graden, % en mm/m omschakelen.

4 Kalibratie

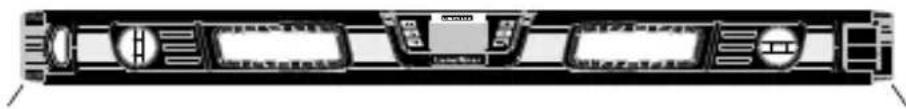

1. Positioneer het meetoppervlak (18) van het apparaat op een rechte en gekenmerkte ondergrond (zie afb. beneden). Schakel het apparaat in (4) en houd de REF-toets (2) ingedrukt totdat CAL 1 knippert. Kort daarna hoort u een signaalgeluid en CAL 2 verschijnt.

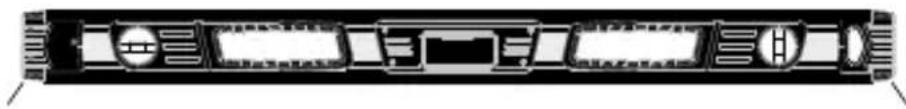

1. Draai de waterpas nu horizontaal 180° en plaats deze exact op het gekenmerkte oppervlak (omslagmeting). Houd de REF-toets (2) ingedrukt totdat CAL 2 knippert. Het volgende signaalgeluid sluit het proces af.

Het apparaat is correct gekallbreerd wanneer in beide posities (0° en 180°) dezelfde meetwaarden worden weergegeven.

Laserliner

5 Veranderen van de hoek-referentiewaarde

Met toets (2) kunnen neigingen worden overgedragen. Leg daarvoor het apparaat aan op de gewenste neiging en druk op toets (2). Vervolgens schakelt de weergave om naar ,0,0°, 'REF' knippert op het display en de gewenste referentiehoek is ingesteld. Nu kan de neiging op andere voorwerpen worden overgedragen.

Door opnieuw op de toets (2) te drukken wordt de referentiewaarde gedeactiveerd.

De hoek-referentiewaarde wordt niet gedeactiveerd als u het apparaat uitschakelt.

6 °C / °F / meetwaarde

Druk kort op de CAL-toets (3) om de omgevingstemperatuur in °C en °F weer te geven. Druk opnieuw op de toets om naar de meetwaarde terug te keren.

HOLD

Druk op de Hold-toets (5) om de actuele meetwaarde op het display vast te houden.

8 Akoestische signalering

Met toets (6) wordt de signaalgever in-/uitgeschakeld. Wanneer de neigingshoek op 0°, 45°, 90° of de laatste geheugenwaarde staat, wordt dit akoestisch gesignaleerd.

Wanneer u met een gewijzigde hoek-referentiewaarde werkt, wordt de signaalgever bij deze nieuwe referentiewaarde (0°, 45°, 90° weergave) geactiveerd.

9 Achtergrondverlichting

Druk lang op de toets (6) om de achtergrondverlichting in- of uit te schakelen.

Auto Off-functie

Het meetapparaat schakelt na 3 minuten inactiviteit automatisch uit om de batterijen te sparen.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Gevaar door krachtige magnetische velden

Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges, fijne mechanische apparatuur, harde schijven).

Met het oog op het effect van krachtige magnetische velden op personen dienen

de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke ongevallenverzekering BGV B11 §14 „Elektromagnetische Felder“ (elektromagnetische velden).

Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden.

Technische gegevens

Exactheid van de elektronische meting	± 0,1° bij 0° ... 1° ± 0,1° bij 89° ... 90° ± 0,2° bij 1° ... 89°
Weergavenauwkeurigheid	1 decimaalcijfer
Exactheid van de libellen	± 0,5 mm/m
Laserklasse 2 / < 1 mW
Lasergolflengte	515 nm
Werkomstandigheden	0 ... 40°C, luchtvochtigheid max. 80% rH, niet-condense-rend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 60°C, luchtvochtigheid max. 80% rH
Stroomverzorging	2 x 1,5V (type AAA/LR03)
Afmetingen (B x H x D) G40	400 x 66 x 30 mm
Afmetingen (B x H x D) G80	800 x 66 x 30 mm
Gewicht (incl. batterijen) G40/G80	566 g / 966 g

Technische veranderingen voorbehouden. 18W44

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AHH

Laserliner
