GXC3pro - Detector Schabus - Gratis gebruiksaanwijzing en handleiding

Merk	Schabus
Model	GXC3pro
Producttype	Koolmonoxidemelder (CO)
Voeding	230 V AC, 50-60 Hz
Stroomverbruik	Ongeveer 2 VA
Schakelvermogen	1150 W / 5 A
Beschermingsklasse	IP20
Alarmeringsgeluidsniveau	85 dB op 1 m
Bedrijfsvochtigheid	5 tot 90% RV (zonder condensatie)
Bedrijfstemperatuur	-10 °C tot +50 °C
Levensduur	Ongeveer 5 jaar
Kabellengte	2,5 m
Kabeldiameter	3,5 mm
Afmetingen (hoofdbehuizing)	121 x 57 x 38 mm
Afmetingen (externe sensor)	88 x 58 x 38 mm
Gedetecteerd gas	Koolmonoxide (CO)
Alarmdrempels	30 ppm (geen alarm), 30-50 ppm (2u), 50-100 ppm (1u), 100-300 ppm (10 min), >300 ppm (<3 min)
Installatie	Ongeveer 30 cm onder het plafond, dicht bij de verbrandingsbron
Test	TEST-knop op de sensor (test van indicatielampjes, sirene en uitschakeling)
Onderhoud	Reinigen met een droge doek, zonder oplosmiddelen
Norm	EN 50291
Garantie	Wettelijke garantie tegen materiaal- en kwaliteitsfouten
Artikelnummer	300229

Veelgestelde vragen - GXC3pro Schabus

Hoe installeer ik de GXC3pro detector?

Monteer de externe sensor ongeveer 30 cm onder het plafond, zo dicht mogelijk bij de verbrandingsbron (schoorsteen, kachel). Installeer hem niet achter gordijnen, boven een gootsteen of bij ramen/ventilatieopeningen. Sluit het alarm aan op een 230V-stopcontact.

Wat te doen bij alarm?

Haal het apparaat niet uit het stopcontact. Doof alle vlammen, open deuren en ramen om te luchten, verlaat het pand en bel de hulpdiensten indien nodig. Het alarm stopt automatisch wanneer het CO-niveau onder 40 ppm daalt.

Hoe test ik de detector?

Druk op de TEST-knop op de sensor. Dit controleert de indicatielampjes, de sirene en de uitschakelfunctie. De detector voert ook regelmatig zelftests uit.

Wat betekent het gele lampje op de sensor?

Een geel lampje duidt op een storing (sensor defect). Het aangesloten apparaat (bijv. cv-ketel) wordt dan uitgeschakeld. Controleer de kabelverbinding of neem contact op met de klantenservice.

Wat is de levensduur van de detector?

De levensduur is ongeveer 5 jaar. De datum (maand/jaar) staat op de detector voor de volgende controle.

Kan ik de detector in een badkamer installeren?

Nee, vermijd zeer vochtige ruimtes. De bedrijfsvochtigheid is 5 tot 90% zonder condensatie. Installeer hem in een droge ruimte.

Werkt de detector op batterijen?

Nee, hij wordt rechtstreeks aangesloten op een 230V-stopcontact. Hij heeft geen noodbatterij.

Wat te doen als het alarm zonder duidelijke reden afgaat?

Haal het apparaat uit het stopcontact, wacht enkele ogenblikken en sluit het weer aan. Als het probleem na drie pogingen aanhoudt, neem dan contact op met de klantenservice. Lang transport of hoge luchtvochtigheid kan valse alarmen veroorzaken.

Hoe reinig ik de detector?

Reinig het apparaat met een droge of licht bevochtigde linnen doek. Gebruik geen producten met oplosmiddelen of schurende middelen.

Waar vind ik de conformiteitsverklaring?

De conformiteitsverklaring is beschikbaar op de website: www.shop.elektrotechnik-schabus.de

GEBRUIKSAANWIJZING GXC3pro Schabus

Koolmonoxide (CO) - TÜV getest volgens EN 50291

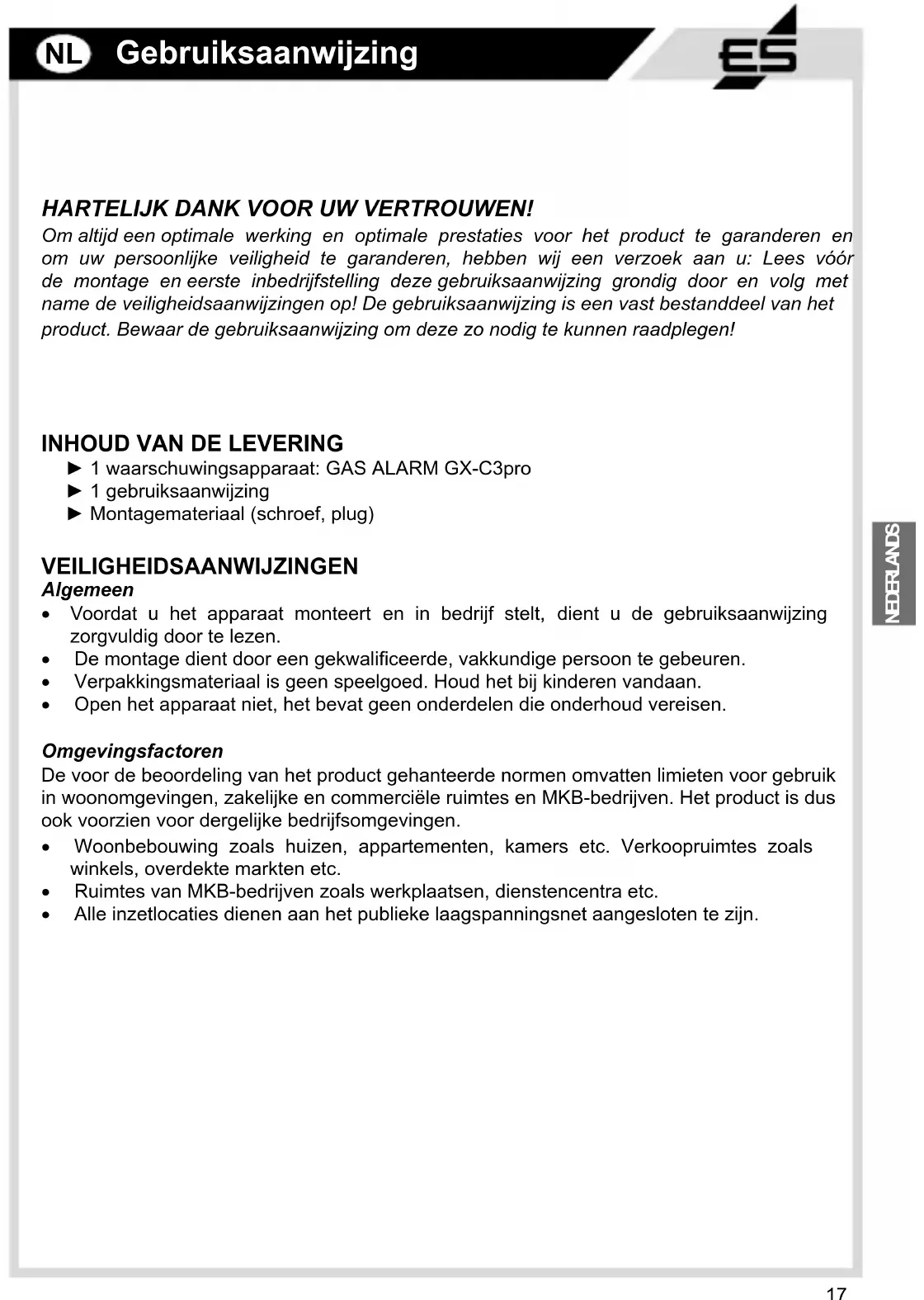

Om altijd een optimale werking en optimale prestaties voor het product te garanderen en om uw persoonlijke veiligheid te garanderen, hebben wij een verzoek aan u: Lees vóór de montage en eerste inbedrijfstelling deze gebruiksaanwijzing grondig door en volg met name de veiligheidsaanwijzingen op! De gebruiksaanwijzing is een vast bestanddeel van het product. Bewaar de gebruiksaanwijzing om deze zo nodig te kunnen raadplegen!

▶ 1 waarschuwingsapparaat: GAS ALARM GX-C3pro
▶ 1 gebruiksaanwijzing
▶ Montagemateriaal (schroef, plug)

VEILIGHEIDSAANWIJZINGEN

Algemeen

• Voordat u het apparaat monteert en in bedrijf stelt, dient u de gebruiksaanwijzing zorgvuldig door te lezen.
• De montage dient door een gekwalificeerde, vakkundige persoon te gebeuren.
• Verpakkingsmateriaal is geen speelgoed. Houd het bij kinderen vandaan.
• Open het apparaat niet, het bevat geen onderdelen die onderhoud vereisen.

Omgevingsfactoren

De voor de beoordeling van het product gehanteerde normen omvatten limieten voor gebruik in woonomgevingen, zakelijke en commerciële ruimtes en MKB-bedrijven. Het product is dus ook voorzien voor dergelijke bedrijfsomgevingen.

• Woonbebouwing zoals huizen, appartementen, kamers etc. Verkoopruimtes zoals winkels, overdekte markten etc.
• Ruimtes van MKB-bedrijven zoals werkplaatsen, dienstencentra etc.
• Alle inzetlocaties dienen aan het publieke laagspanningsnet aangesloten te zijn.

REGLEMENTAIR VOORGESCHREVEN GEBRUIK

Het GAS ALARM GX-C3pro met externe sensor is een gasmelder voor koolmonoxide (CO) en waarschuwt reeds bij een gasconcentratie, die ver onder de levensbedreigende waarde ligt. Dit monitoringsysteem is daarom in overeenstemming met het gebruiksdoeleinde zeer gevoelig ingesteld (zie tabel TECHNISCHE GEGEVENS). Het waarschuwingssignaal volgt akoestisch/optisch en gelijktijdig wordt het aangesloten gasapparaat uitgeschakeld. Het apparaat is geschikt voor het normale gebruik in het huishouden en mag niet in explosiegevaarlijke ruimten gebruikt worden.

Voor een andere toepassing, die hierboven niet beschreven is, is het apparaat niet toege-staan.

TECHNISCHE GEGEVENS

Bedrijfsspanning: 230 (+/-10%) V AC / 50-60 Hz

Vermogensopname: ca. 2 VA

Schakelvermogen: 1150 W / 5 A

Geluidsdruk zoemer: 85 dB (1 m afstand)

Luchtvochtigheid (omgeving): 5–90 % RH (niet condenserend)

Temperatuurbereik: -10 °C / +50 °C

levensduur: ca. 5 jaar

Kabellengte: 2,5 m

Kabel ∅: 3,5 mm

Buitenmaten (HxBxD): 121x57x38 mm

Buitenmaten Sensor (HxBxD): 88x58x38 mm

Gegevensdiagram Sensor	DIN EN 50291
type gas	minimale concentratie	Alarm-vertragingstijd
CO	< 30 ppm	geen alarm
	30 - 50 ppm	2 uur
	50 - 100 ppm	1 uur
	100 - 300 ppm	10 notulen
	> 300 ppm	< 3 notulen

MONTAGEHANDLEIDING

Het GAS ALARM GX-C3pro en de sensor mogen uitsluitend in droge binnenruimten geïnstalleerd en moeten afhankelijk van het gastype correct geplaatst worden opdat een foutloze werking van het waarschuwingsapparaat gewaarborgd is.

Let onvoorwaardelijk op de voorgeschreven positie van het sensor!

Plaatsing van de sensor bij

koolmonoxide (CO):

Monteer de externe sensor zo dicht mogelijk bij de te observeren verbrandingsplaats c.q. uitlaat/haard/schoorsteen, maar ca. 30 cm onder het plafond omdat de vrijkomende gassen verhit zijn en in eerste instantie voor het eerst opstijgen.

De sensor mag op volgende locaties niet gemonteerd worden:

• Plaatsen, die bij gaslekkage de inwerkingstelling van het alarm zouden kunnen verhinderen (bijvoorbeeld achter gordijnen of in kasten)
• Direct boven fornuis c.q. verbrandingsplaats of boven een wastafel
• Naast een deur, ramen, ventilatieruimte, ventilator, airconditioninginstallatie, enz.
• In gebieden, waar stof of vuil de sensor buiten werking kan stellen
  • In explosiegevaarlijke ruimten

INBEDRIJFSTELLING

Het GAS ALARM GX-C3pro wordt eenvoudig op een 230V-stopcontact aangesloten. De LED op het stopcontact licht even op en vervolgens de groene LED op beide apparaten. Het gasalarmsysteem is klaar voor onmiddellijk gebruik.

TEST

Het GAS ALARM GX-C3pro reageert alleen op CO, dus u kunt het apparaat niet testen met CO-gas. Intelligente Software voert regelmatig zelftests uit op de sensor. Als er een fout optreedt, gaat de gele LED op de sensor branden en wordt een aangesloten apparaat uitgeschakeld.

Om de LED's, de zoemer en de afsluitfunctie te testen, drukt u op de TEST-knop op de sensor.

WANORDE:

Als de sensorkabel niet of niet correct is aangesloten, is dit ook een storing en wordt een op de voeding aangesloten gasketel in elk geval uitgeschakeld.

ALARM

Alleen wanneer een verhoogde gasconcentratie door de sensor langer dan 30 seconden wordt gedetecteerd, worden de alarmvertragingstijden geactiveerd zoals aangegeven in de tabel.

Nadat deze tijden zijn verstreken, laat het apparaat een alarm horen, knippert de rode LED, geeft de zoemer een luid akoestisch signaal en wordt een aangesloten apparaat uitgeschakeld. Door op de TEST-toets te drukken, kan alleen de hoorbare waarschuwing worden bevestigd. Alleen wanneer de gemeten gasconcentratie onder 40 ppm CO daalt, wordt de spanning op de apparaataansluiting weer vrijgegeven.

GEDRAG BIJ ALARM

• Het waarschuwingsapparaat niet uitzetten• Neem geen bijkomende elektrische apparaten in gebruik• Steek geen open licht aan c.q. blus open vuur
• Open onmiddellijk ramen en deuren en verlucht de kamer c.q. het huis grondig. Informeer andere personen in het huis. ledereen moet het huis verlaten!
• Onderzoek de kamer c.q. het huis op eventuele brandhaarden. Koolmonoxide ontstaat bij de rookontwikkeling van brand. Belangrijk: iedereen moet het huis verlaten!
• Verhelp de oorzaak van de gaslekkage. In geval van onduidelijkheden verwittigt u uw in energievoorziening gespecialiseerde vakman
• Contacteer bij aanhoudend/herhaaldelijk alarm uw in energievoorziening gespecialiseerde vakman c.q. de brandweer

De datum (maand/jaar) voor de volgende sensor controle is op de sensor. Stuur ons voor de sensor op het testen van de fabriek.

ALGEMEEN

Elektrotechnik Schabus GmbH & Co. KG is niet aansprakelijk voor eender welke schade en/of verlies, zoals de individuele schade of gevolgschade, die resulteert uit het feit, dat er ondanks verhoogde gasconcentratie geen alarmsignaal door de gasmelder wordt afgegeven.

REINIGING EN VERZORGING

Vermijd de invloed van vocht (spat- en regenwater), stof en directe inwerking van zonlicht op het apparaat. Reinig het apparaat uitsluitend met een droge linnen doek, die bij sterke vervuilingen licht vochtig gemaakt kan worden. Gebruik voor de reiniging geen reinigingsmiddelen die oplosmiddelen bevatten.

CONFORMITEITSVERKLARING

De conformiteitsverklaring is te vinden op onze Internetshop:

www.shop.elektrotechnik-schabus.de

GARANTIE

Vanaf de datum van aankoop bieden wij op uw elektronisch product van Elektrotechnik Schabus een wettelijke garantie op materiaal- en kwaliteitsgebreken. Elektrotechnik Schabus repareert of vervangt uw apparaat kosteloos onder de volgende voorwaarden:

• In geval van wettelijke garantie moet het apparaat met de volgende documenten ingezonden worden: Een beschrijving van het mankement, het aankoopbewijs en uw adres en leveradres (naam, telefoonnummer, straatnaam, huisnummer, postcode, plaatsnaam, land).
• Apparaten die naar Elektrotechnik Schabus teruggestuurd worden, moeten adequaat verpakt zijn. Elektrotechnik Schabus stellt zich op geen enkele manier aansprakelijk voor schades of verlies tijdens de verzending/het transport.
• Het apparaat moet gebruikt zijn in overeenstemming met de gebruiksaanwijzing. Elektrotechnik Schabus aanvaardt geen aansprakelijk voor schades die het gevolg zijn van ongelukken, misbruik, modificaties of nalatigheid.
• Elektrotechnik Schabus aanvaardt geen aansprakelijkheid voor verlies, schade of kosten van welke aard dan ook die het resultaat zijn van het gebruik van het apparaat of toebehoor
• De garantie laat uw wettelijke rechten als consument onverlet.

RETOURZENDING

Mocht uw apparaat defect zijn, dan bieden wij u de volgende mogelijkheid: Contact met Elektrotechnik Schabus via:

Telefoon +49 (0) 80 36 / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

E-mail [e-mail]

MILIEU-INFORMATIE

Voor de productie van het door u gekochte product was het noodzakelijk om natuurlijke grondstoffen te winnen en te gebruiken. Het evt. ook stoffen bevatten die schadelijk kunnen zijn voor mens en milieu. Om verspreiding van deze stoffen in uw omgeving te vermijden en om natuurlijke hulpbronnen te ontzien, verzoeken wij u om gebruik te maken van de daarvoor bedoelde inlever- en verwerkingssystemen. Dankzij deze systemen kunnen de materialen van uw product na afloop van de levensduur ervan op milieuvriendelijke wijze gerecycled en

hergebruikt worden. (WEEE-NR.: 91394868)

Het doorgestreepte prullenbaksymbool op het product herinnert u aan de benutting van deze systemen.

Wanneer u verdere informatie over de inzamelings-, hergebruiks- en recyclingsystemen nodig heeft, kunt u contact opnemen met de milieuafdeling of milieustraat van uw gemeente.

U kunt ook contact met ons opnemen voor verdere informatie over de milieuaspecten van onze producten.
