Marque	Schabus
Modèle	GXC3pro
Type de produit	Détecteur de monoxyde de carbone (CO)
Alimentation	230 V AC, 50-60 Hz
Consommation électrique	Environ 2 VA
Puissance de coupure	1150 W / 5 A
Type de protection	IP20
Niveau sonore d'alarme	85 dB à 1 m
Humidité de fonctionnement	5 à 90 % HR (sans condensation)
Température de fonctionnement	-10 °C à +50 °C
Durée de vie	Environ 5 ans
Longueur de câble	2,5 m
Diamètre du câble	3,5 mm
Dimensions (boîtier principal)	121 x 57 x 38 mm
Dimensions (capteur externe)	88 x 58 x 38 mm
Gaz détecté	Monoxyde de carbone (CO)
Seuils d'alarme	30 ppm (pas d'alarme), 30-50 ppm (2h), 50-100 ppm (1h), 100-300 ppm (10 min), >300 ppm (<3 min)
Installation	À environ 30 cm sous le plafond, près de la source de combustion
Test	Bouton TEST sur le capteur (test des voyants, sirène et arrêt)
Entretien	Nettoyer avec un chiffon sec, sans solvants
Norme	EN 50291
Garantie	Garantie légale contre les défauts de matériau et vices de qualité
Numéro d'article	300229

FOIRE AUX QUESTIONS - GXC3pro Schabus

Comment installer le détecteur GXC3pro ?

Montez le capteur externe à environ 30 cm sous le plafond, le plus près possible de la source de combustion (cheminée, poêle). Ne l'installez pas derrière des rideaux, au-dessus d'un évier ou près de fenêtres/aérations. Branchez l'alarme dans une prise 230V.

Que faire en cas d'alarme ?

Ne débranchez pas l'appareil. Éteignez toute flamme, ouvrez portes et fenêtres pour aérer, évacuez les lieux et appelez les secours si nécessaire. L'alarme s'arrête automatiquement quand le taux de CO redescend sous 40 ppm.

Comment tester le détecteur ?

Appuyez sur le bouton TEST situé sur le capteur. Cela vérifie les voyants, la sirène et la fonction d'arrêt. Le détecteur effectue aussi des autotests réguliers.

Que signifie le voyant jaune sur le capteur ?

Un voyant jaune indique une anomalie (défaut du capteur). L'appareil connecté (ex: chaudière) est alors éteint. Vérifiez la connexion du câble ou contactez le service après-vente.

Quelle est la durée de vie du détecteur ?

La durée de vie est d'environ 5 ans. La date (mois/année) est indiquée sur le détecteur pour le prochain examen.

Peut-on installer le détecteur dans une salle de bain ?

Non, évitez les pièces très humides. L'humidité de fonctionnement est de 5 à 90 % sans condensation. Installez-le dans un local sec.

Le détecteur fonctionne-t-il sur batterie ?

Non, il se branche directement sur une prise secteur 230 V. Il n'a pas de batterie de secours.

Que faire si l'alarme se déclenche sans raison apparente ?

Débranchez l'appareil, attendez quelques instants, puis rebranchez-le. Si le problème persiste après trois tentatives, contactez le service après-vente. Un transport long ou une humidité élevée peuvent provoquer de fausses alarmes.

Comment nettoyer le détecteur ?

Nettoyez l'appareil avec un chiffon en lin sec ou légèrement humidifié. N'utilisez pas de produits contenant des solvants ou abrasifs.

Où trouver la déclaration de conformité ?

La déclaration de conformité est disponible sur le site Internet : www.shop.elektrotechnik-schabus.de

MODE D'EMPLOI GXC3pro Schabus

Notice d'utilisation

GAS ALARM GX-C3pro - N° art. 300229

Monoxyde de carbone (CO) - conformément EN 50291

GAS ALARM GX-C3pro - Art.-nr. 300229

GAS ALARM GX-C3pro - N° de art. 300229

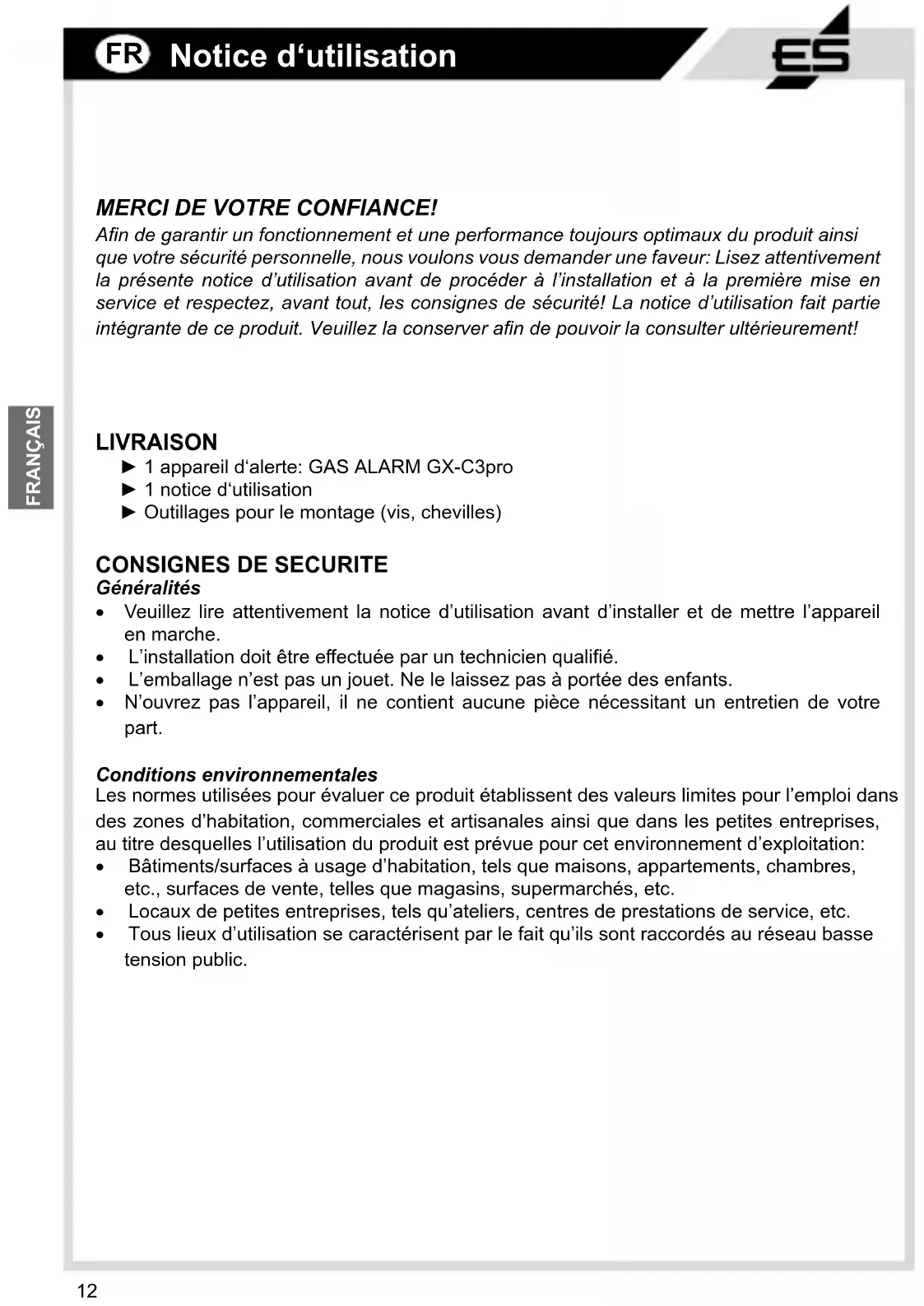

Afin de garantir un fonctionnement et une performance toujours optimaux du produit ainsi que votre sécurité personnelle, nous voulons vous demander une faveur : lisez attentivement la présente notice d'utilisation avant de procéder à l'installation et à la première mise en service et respectez, avant tout, les consignes de sécurité ! La notice d'utilisation fait partie intégrante de ce produit. Veuillez la conserver afin de pouvoir la consulter ultérieurement !

Livraison

▶ 1 appareil d'alerte : GAS ALARM GX-C3pro ▶ 1 notice d'utilisation ▶ Outillages pour le montage (vis, chevilles)

Généralités

• Veuillez lire attentivement la notice d'utilisation avant d'installer et de mettre l'appareil en marche. • L'installation doit être effectuée par un technicien qualifié. • L'emballage n'est pas un jouet. Ne le laissez pas à portée des enfants.
• N'ouvrez pas l'appareil, il ne contient aucune pièce nécessitant un entretien de votre part.

Conditions environnementales

Les normes utilisées pour évaluer ce produit établissent des valeurs limites pour l'emploi dans des zones d'habitation, commerciales et artisanales ainsi que dans les petites entreprises, au titre desquelles l'utilisation du produit est prévue pour cet environnement d'exploitation :

• Bâtiments/surfaces à usage d'habitation, tels que maisons, appartements, chambres, etc., surfaces de vente, telles que magasins, supermarchés, etc.
• Locaux de petites entreprises, tels qu'ateliers, centres de prestations de service, etc.
• Tous lieux d'utilisation se caractérisent par le fait qu'ils sont raccordés au réseau basse tension public.

Le GAS ALARM GX-C3pro avec une sonde externe est un détecteur de monoxyde de carbone (CO). Il déclenche l'alarme à une concentration de gaz bien en dessous du seuil mortel. Il déclenche l'alarme à une concentration de gaz bien en dessous du seuil mortel. Cet appareil est très sensible conformément à sa destination (cf. le tableau SPECIFICATIONS TECHNIQUES). La signalisation d'alarme se fait par voie sonore et lumineuse. En même temps l'équipement à gaz raccordé est mis à l'arrêt. Cet appareil est tout indiqué pour un usage domestique. Ne pas l'installer dans une zone explosible.

L'appareil n'est pas homologué pour une utilisation autre que celle mentionnée.

Specifications techniques

Tension de service: 230 (+/-10%) V AC / 50-60 Hz

Puissance absorbée: env. 2 VA

Puissance de coupure: 1150 W / 5 A

Type de protection : IP 20

Pression acoustique ronfleur: 85 dB (distance 1 m)

Humidité de l'air (environnement): 5 à 90 % RH (non condensé)

Plage de fonctionnement: -10 °C / +50 °C

Durée: env. 5 ans

Câble ∅: 3,5 mm

Dimension extérieure (hxlxp): 121x57x38 mm

Dimension extérieure capteur (hxlxp): 88x58x38 mm

Capteur de diagramme de données	DIN EN 50291
type de gaz	concentration minimale Temps de retard d'alarme
CO	< 30 ppm	pas d'alarme
	30 - 50 ppm	2 heures
	50 - 100 ppm	1 heure
	100 - 300 ppm	10 minute
	> 300 ppm	< 3 minute

Instructions d'installation

Le GAS ALARM GX-C3pro et le capteur doit toujours être installé dans un local sec et monté d'une certaine manière selon le type de gaz à détecter : un fonctionnement correct du dispositif d'alerte est ainsi assuré.

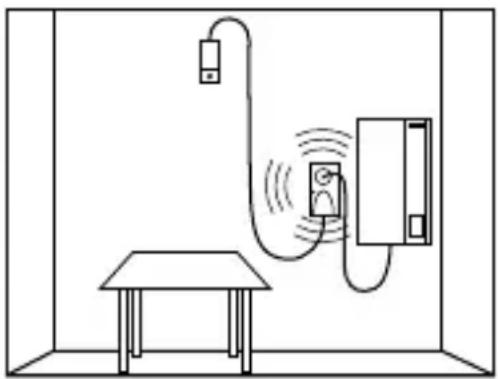

Placement du capteur pour le monoxyde de carbone (CO) / les fumées:

Monter le capteur externe le plus proche possible du point de combustion à surveiller (cheminée, poêle, etc.) à environ 30 cm en dessous du plafond du local, le gaz s'échappant étant chaud et diffusant d'abord vers le haut.

Ne pas monter le capteur dans les situations suivantes:

• dans les endroits pouvant inhiber ou perturber le déclenchement de l'alarme (derrière des rideaux, une armoire, etc.)
• directement au-dessus du foyer ou de la zone de combustion ou au-dessus d'un évier
• à proximité d'une porte, de fenêtres, d'une aération, d'un ventilateur, d'une climatisation, etc.
• dans des endroits exposés à la poussière ou aux saletés pouvant mettre hors service la sonde • dans les zones explosibles

Mise en service

L'alarme de gaz GX-C3pro est simplement branchée dans une prise 230V / 50-60Hz. Le voyant de la prise de courant s'allume brièvement en rouge, puis le voyant vert des deux appareils. Le système d'alarme de gaz est prêt pour une utilisation immédiate.

ATTENTION: du fait des conditions de transport (entreposage de longue durée / humidité, etc.) un état d'alarme peut se déclencher immédiatement après la phase de mise en régime (clignotement de la LED rouge). Débrancher momentanément l'appareil, remettre sous tension et attendre que la sonde soit prête. Répéter ces opérations jusqu'à trois fois si nécessaire.

L'alarme de gaz GX-C3pro ne réagit qu'au CO, vous ne pouvez donc pas tester l'unité avec du CO. Le logiciel intelligent effectue des autotests réguliers sur le capteur. En cas d'anomalie, le voyant jaune sur le capteur s'allume et un appareil connecté est éteint. Pour tester les voyants, la sirène et la fonction d'arrêt, appuyez sur le bouton TEST du capteur.

Trouble

Si le câble du capteur n'est pas connecté ou n'est pas correctement connecté, il s'agit également d'un défaut et une chaudière à gaz connectée au bloc d'alimentation sera éteinte dans tous les cas.

ALARME

Comme le capteur détecte une augmentation de la concentration de gaz pendant plus de 30 secondes, les temps de retard d'alarme sont activés comme indiqué dans le tableau.

Une fois ces temps écoulés, l'appareil sonne une alarme, le voyant rouge clignote, la sirène émet un signal sonore fort et un appareil connecté est mis hors tension.

En appuyant sur la touche TEST, seul l'avertissement sonore peut être acquitté. Ce n'est que lorsque la concentration de gaz mesurée chute au-dessous de 40 ppm de CO que la tension sur la prise de l'appareil est à nouveau libérée.

Conduite en cas d'alarme

• Ne pas débrancher l'appareil de signalisation d'alarme
• Ne pas mettre en marche d'autres appareillages électriques • Eteignez toute flamme ou feu éventuel
• Ouvrir immédiatement les portes et les fenêtres et aérer à fond le local, la maison. Alerter les autres personnes et faire évacuer tout le monde!
• Examiner le local, la maison, pour voir s'il y a des foyers d'incendie éventuels. Le monoxyde de carbone se forme lors de la formation de fumées. Important : toutes les personnes doivent quitter les lieux!
• Régler l'anomalie à l'origine de la fuite de gaz ou de sa propagation. En cas de difficulté, contacter les services techniques du fournisseur.
• Si l'état d'alarme persiste ou est récurrent, contacter les services du fournisseur ou les pompiers

La date (mois/année) est au détecteur pour le prochain examen du détecteur. Veuillez envoyer le détecteur à l'essai d'œuvre à nous.

Elektrotechnik Schabus GmbH & Co. KG n'est en rien responsable des dommages et/ou pertes de toute sorte, comme par exemple les dommages uniques ou consécutifs résultant du fait qu'aucune alarme n'a été déclenchée par le détecteur de gaz malgré une forte concentration de gaz.

Nettoyage et entretien

Évitez le contact avec l'humidité (projections d'eau ou eau de pluie), poussière ainsi que l'exposition de votre appareil aux rayons solaires directs. Nettoyez l'appareil uniquement avec un chiffon en lin sec qui peut être légèrement humidifié en cas de salissures prononcées. N'utilisez aucun produit de nettoyage contenant des solvants.

Declaration de conformite

La déclaration de conformité se trouve sur notre site Internet : www.shop.elektrotechnik-schabus.de

Garantie

Nous accordons sur votre produit électronique de la société Elektrotechnik Schabus une garantie légale contre les défauts de matériau et les vices de qualité à compter de la date d'achat. La société Elektrotechnik Schabus s'engage à réparer ou à échanger votre appareil gratuitement dans les conditions suivantes:

• Dans le cadre de la garantie légale, l'appareil doit être expédié avec les documents suivants : la description du défaut, le justificatif d'achat, ainsi que votre adresse et l'adresse de livraison (nom, numéro de téléphone, rue, numéro, code postal, ville, pays).
• Les appareils renvoyés à la société Elektrotechnik Schabus doivent être correctement emballés ou pertes dus au transport.
• L'appareil doit être utilisé conformément à la notice d'utilisation causés par un accident, un emploi abusif, une modification ou une négligence.
• La société Elektrotechnik Schabus n'assume aucune responsabilité pour les pertes, dommages ou dépenses de toute nature qui résultent de l'utilisation des appareils ou des accessoires.
• La garantie ne restreint pas vos droits légaux en qualité de consommateur.

Reexpedition

En cas de défaillance de votre appareil, nous vous proposons les possibilités de prise de contact suivantes avec la société Elektrotechnik Schabus:

Téléphone +49 (0) 80 36 / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

E-mail [e-mail]

Informations relatives à l'environnement

L'extraction et l'utilisation de matières premières naturelles ont été nécessaires pour la fabrication du produit que vous avez acheté. Il peut, éventuellement, contenir des substances dangereuses susceptibles d'avoir un impact sur la santé et l'environnement. Afin d'empêcher la propagation de ces substances dans notre environnement et d'économiser les ressources naturelles, nous vous prions de bien vouloir utiliser les systèmes de récupération appropriés.

Grâce à ces systèmes, les matières contenues dans votre produit peuvent, à l'expiration de sa durée de vie, être recyclées de manière écologique. (WEE no: 91394868)

Le symbole de corbeille à papier apposé sur le produit vous invite à utiliser ces systèmes.

Si vous souhaitez obtenir de plus amples informations sur les systèmes de collecte, réutilisation et recyclage, veuillez vous adresser à l'organisme de gestion des déchets de votre ville. Vous pouvez également nous contacter afin d'obtenir de plus amples informations sur l'éco-compatibilité de nos produits.
