Marke	Schabus
Modell	GXC3pro
Produkttyp	Kohlenmonoxidmelder (CO)
Stromversorgung	230 V AC, 50-60 Hz
Leistungsaufnahme	ca. 2 VA
Schaltleistung	1150 W / 5 A
Schutzart	IP20
Alarmlautstärke	85 dB in 1 m
Betriebsfeuchte	5 bis 90 % rF (nicht kondensierend)
Betriebstemperatur	-10 °C bis +50 °C
Lebensdauer	ca. 5 Jahre
Kabellänge	2,5 m
Kabeldurchmesser	3,5 mm
Abmessungen (Hauptgehäuse)	121 x 57 x 38 mm
Abmessungen (externer Sensor)	88 x 58 x 38 mm
Erkanntes Gas	Kohlenmonoxid (CO)
Alarmschwellen	30 ppm (kein Alarm), 30-50 ppm (2h), 50-100 ppm (1h), 100-300 ppm (10 min), >300 ppm (<3 min)
Installation	Ca. 30 cm unter der Decke, nahe der Verbrennungsquelle
Test	TEST-Taste am Sensor (Test der Anzeigen, Sirene und Abschaltung)
Wartung	Mit einem trockenen Tuch reinigen, ohne Lösungsmittel
Norm	EN 50291
Garantie	Gesetzliche Garantie auf Materialfehler und Qualitätsmängel
Artikelnummer	300229

Häufig gestellte Fragen - GXC3pro Schabus

Wie installiere ich den GXC3pro Melder?

Montieren Sie den externen Sensor ca. 30 cm unter der Decke, so nah wie möglich an der Verbrennungsquelle (Kamin, Ofen). Installieren Sie ihn nicht hinter Vorhängen, über einer Spüle oder in der Nähe von Fenstern/Lüftungen. Schließen Sie den Melder an eine 230V-Steckdose an.

Was tun im Alarmfall?

Ziehen Sie nicht den Netzstecker. Löschen Sie alle Flammen, öffnen Sie Türen und Fenster zum Lüften, verlassen Sie den Raum und rufen Sie ggf. die Rettungskräfte. Der Alarm stoppt automatisch, wenn der CO-Wert unter 40 ppm fällt.

Wie teste ich den Melder?

Drücken Sie die TEST-Taste am Sensor. Dadurch werden die Anzeigen, die Sirene und die Abschaltfunktion geprüft. Der Melder führt auch regelmäßige Selbsttests durch.

Was bedeutet die gelbe Leuchte am Sensor?

Eine gelbe Leuchte zeigt eine Störung an (Sensorfehler). Das angeschlossene Gerät (z.B. Heizung) wird dann ausgeschaltet. Überprüfen Sie die Kabelverbindung oder kontaktieren Sie den Kundendienst.

Wie lange ist die Lebensdauer des Melders?

Die Lebensdauer beträgt ca. 5 Jahre. Das Datum (Monat/Jahr) ist auf dem Melder für die nächste Prüfung angegeben.

Kann der Melder im Badezimmer installiert werden?

Nein, vermeiden Sie sehr feuchte Räume. Die Betriebsfeuchte beträgt 5 bis 90 % ohne Kondensation. Installieren Sie ihn in einem trockenen Raum.

Funktioniert der Melder mit Batterie?

Nein, er wird direkt an eine 230V-Steckdose angeschlossen. Er hat keine Notstromversorgung.

Was tun, wenn der Alarm ohne erkennbaren Grund auslöst?

Ziehen Sie den Netzstecker, warten Sie einige Augenblicke, und stecken Sie ihn wieder ein. Wenn das Problem nach drei Versuchen weiterhin besteht, kontaktieren Sie den Kundendienst. Längerer Transport oder hohe Luftfeuchtigkeit können Fehlalarme verursachen.

Wie reinige ich den Melder?

Reinigen Sie das Gerät mit einem trockenen oder leicht angefeuchteten Leinentuch. Verwenden Sie keine lösungsmittelhaltigen oder scheuernden Produkte.

Wo finde ich die Konformitätserklärung?

Die Konformitätserklärung ist auf der Website verfügbar: www.shop.elektrotechnik-schabus.de

BEDIENUNGSANLEITUNG GXC3pro Schabus

GAS ALARM GX-C3pro - Art.-Nr. 300229

Kohlenmonoxid (CO) - TÜV geprüft nach EN 50291

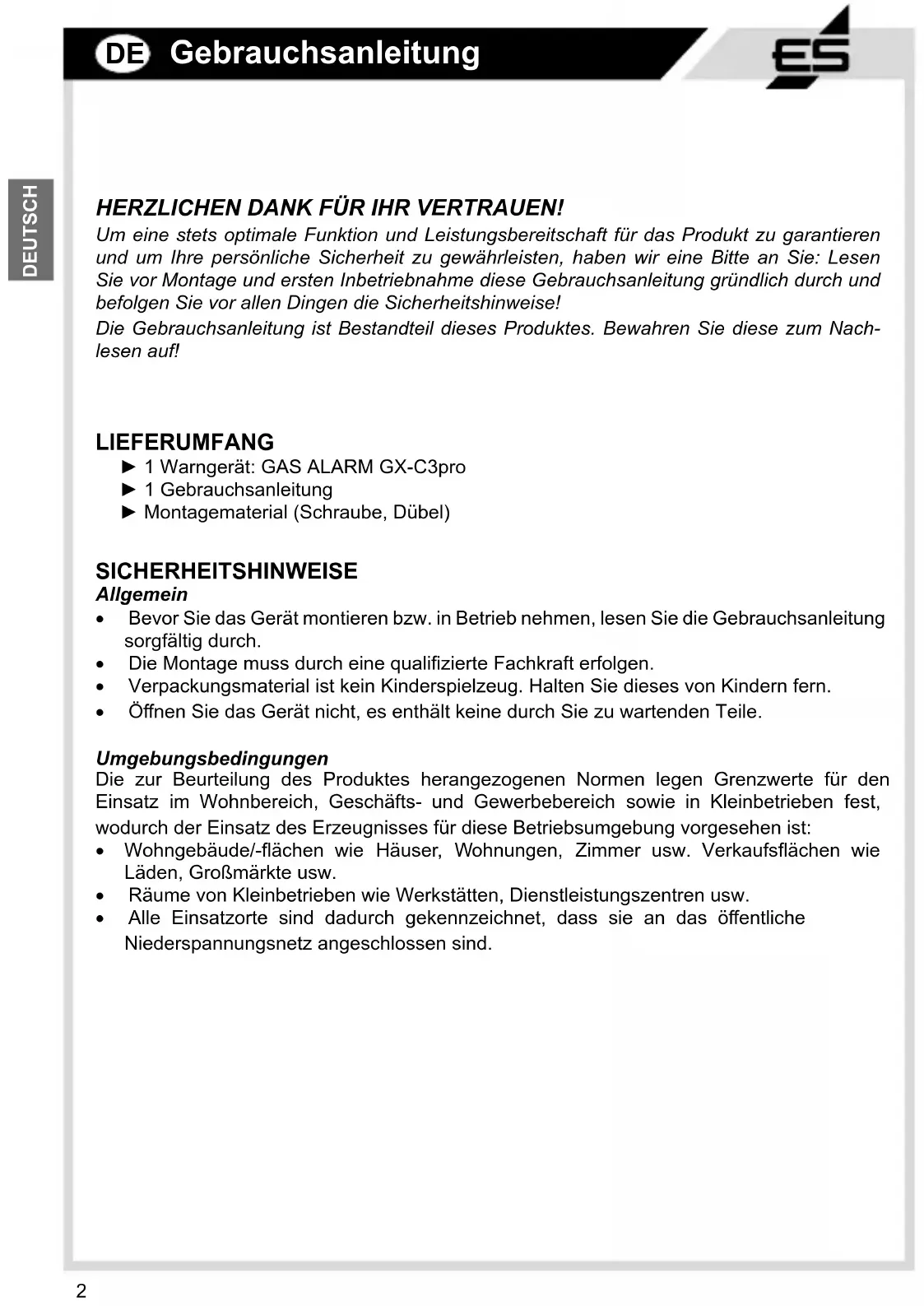

Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese Gebrauchsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Die Gebrauchsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!

LIEFERUMFANG

▶ 1 Warngerät: GAS ALARM GX-C3pro
▶ 1 Gebrauchsanleitung
▶ Montagematerial (Schraube, Dübel)

SICHERHEITSHINWEISE

Allgemein

• Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung sorgfältig durch.
  • Die Montage muss durch eine qualifizierte Fachkraft erfolgen.
• Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern fern.
• Öffnen Sie das Gerät nicht, es enthält keine durch Sie zu wartenden Teile.

Umgebungsbedingungen

Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:

• Wohngebäude/-flächen wie Häuser, Wohnungen, Zimmer usw. Verkaufsflächen wie Läden, Großmärkte usw.
• Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.
• Alle Einsatzorte sind dadurch gekennzeichnet, dass sie an das öffentliche Niederspannungsnetz angeschlossen sind.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Gas Alarm GX-C3pro mit externem Sensor ist ein Gasmelder für Kohlenmonoxid (CO) und warnt bereits bei einer Gaskonzentration, die weit unter dem lebensbedrohlichen Wert liegt. Dieses Überwachungssystem ist deshalb seinem Zweck entsprechend sehr empfindlich eingestellt (s. Tabelle TECHNISCHE DATEN). Das Warnsignal erfolgt akustisch/optisch und gleichzeitig wird das angeschlossene Gasgerät abgeschaltet. Das Gerät ist geeignet für den normalen Haushaltsgebrauch und darf nicht in explosionsgefährdeten Räumen eingesetzt werden.

Für eine andere Verwendung, als zuvor beschrieben, ist das Gerät nicht zugelassen.

TECHNISCHE DATEN

Betriebsspannung: 230 (+/-10%) V AC / 50-60 Hz

Leistungsaufnahme: ca. 2 VA

Schaltleistung: 1150 W / 5 A

Schutzart: IP 20

Schalldruck Summer: 85 dB (Abstand 1 m)

Sensortyp: elektro-chemisch

Funktionsbereich Sensor: -10 °C / +50 °C

Lagertemperatur Sensor: -20 °C / +70 °C

Luftfeuchte (Umgebung): 5-90 % RH (nicht kondensierend)

Lebensdauer Sensor: ca. 5 Jahre

Kabellänge: 2,5 m

Kabel ∅: 3,5 mm

Abmessungen (HxBxT): 121x57x28 mm

Abmessungen Sensor (HxBxT): 88x58x38 mm

Datendiagramm Sensor	nach DIN EN 50291
Gastyp	Mindest-konzentration	Alarm-Verzögerungszeit
CO < 30 ppm	kein Alarm
	30 - 50 ppm 2 Stunden
	50 - 100 ppm 1 Stunde
	100 - 300 ppm 10 Minuten
	>300 ppm < 3 Minuten

MONTAGEANLEITUNG

Der GAS ALARM GX-C3pro und der Sensor dürfen nur in trockenen Innenräumen installiert und müssen je nach Gastyp richtig platziert werden, damit eine einwandfreie Funktion des Warngerätes gewährleistet ist.

Achten Sie unbedingt auf die vorgeschriebene Montagehöhe des Sensors!

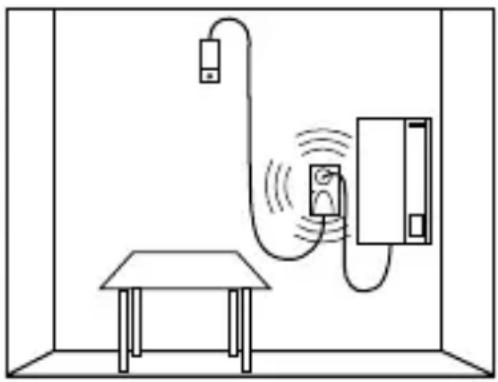

Platzierung des Sensors bei

Kohlenmonoxid (CO):

Montieren Sie den externen Sensor möglichst nahe an der zu überwachenden Verbrennungsstätte bzw. Abzug/Kamin/Schornstein, jedoch min. 30 cm unter der Zimmerdecke, da die austretenden Gase erhitzt sind und zunächst erstmals nach oben steigen.

Der Sensor darf an folgenden Standorten nicht montiert werden:

• Stellen, die bei Gasaustritt die Alarmauslösung verhindern könnten (z.B. hinter Vorhängen oder in Schränken)
• Direkt über Herd bzw. Verbrennungsstätte oder über einem Waschbecken
• Neben einer Tür, Fenstern, Belüftung, Ventilator, Klimaanlage usw.
• In Bereichen, in denen Staub oder Schmutz den Sensor außer Betrieb setzen kann
  • In explosionsgefährdeten Räumen

INBETRIEBNAHME

Der GAS ALARM GX-C3pro wird einfach in eine Steckdose 230V / 50-60Hz gesteckt. Die LED am Steckdosengerät leuchtet kurz rot auf, danach an beiden Geräten die grüne LED. Das Gasalarmsystem ist sofort betriebsbereit.

ACHTUNG: Aufgrund unterschiedlicher Transportbedingungen (lange Lagerung / Feuchtigkeit) kann unmittelbar nach der Aufheizzeit ein Alarm ausgelöst werden (LED blinkt rot). Trennen Sie das Gerät kurz vom Netz und starten erneut die Aufheizzeit. Dieser Vorgang muss evtl. bis zu drei mal wiederholt werden.

TEST

Der GAS ALARM GX-C3pro reagiert ausschließlich auf CO, daher können Sie das Gerät nicht mit CO-Gas testen. Eine intelligente Software führt regelmäßige Selbsttests am Sensor durch. Tritt dabei eine Störung auf, leuchtet die gelbe LED am Sensor und ein angeschlossenes Gerät wird ausgeschaltet.

Um die LEDs, den Schallgeber und die Abschaltfunktion zu testen, betätigen Sie den Taster TEST am Sensor.

Störung

Ist die Sensorleitung nicht oder nicht richtig angeschlossen, so ist das ebenfalls eine Störung und eine am Steckdosengerät angeschlossene Gastherme wird auf jeden Fall abgeschaltet. Die gelbe LED am Sensor kann dabei nur leuchten, wenn mindestens die Betriebsspannungsleitungen in Ordnung sind.

ALARM

Erst wenn eine erhöhte Gaskonzentration länger als 30 Sekunden vom Sensor detektiert wird, werden die Alarmverzögerungszeiten wie in der Tabelle angegeben aktiviert. Nach Ablauf dieser Zeiten gibt das Gerät Alarm, die rote LED blinkt, der Schallgeber gibt ein lautes akustisches Signal und ein angeschlossenes Gerät wird abgeschaltet.

Mit einem Druck auf die TEST-Taste kann nur die akustische Warnung quittiert werden. Erst wenn die gemessene Gaskonzentration unter 40 ppm CO fällt, wird die Spannung an der Geräte Steckdose wieder freigegeben.

VERHALTEN BEI ALARM

• Das Warngerät nicht ausstecken
- Nehmen Sie keine weiteren elektrischen Geräte in Betrieb
• Zünden Sie kein offenes Licht an bzw. löschen Sie offenes Feuer
- Öffnen Sie sofort Fenster und Türen und durchlüften Sie den Raum bzw. das Haus gründlich. Informieren Sie andere Personen im Haus. Alle Personen müssen das Haus verlassen!
- Untersuchen Sie den Raum bzw. das Haus nach eventuellen Brandherden. Kohlenmonoxid entsteht bei der Rauchentwicklung von Bränden. Wichtig: Alle Personen müssen das Haus verlassen!
- Beseitigen Sie die Ursache für den Gasaustritt. Bei Unklarheiten verständigen Sie Ihren Fachmann für Energieversorgung
- Kontaktieren Sie bei anhaltendem/mehrfachem Alarm Ihren Fachmann für Energieversorgung bzw. die Feuerwehr

Am Sensor steht das Datum (Monat/Jahr) für die nächste Sensorprüfung. Bitte senden Sie den Sensor zur Werksprüfung an Elektrotechnik Schabus.

ALLGEMEIN

Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art, wie z.B. Einzel- oder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz erhöhter Gaskonzentration durch den Gasmelder gegeben wird.

REINIGEN UND PFLEGEN

Vermeiden Sie den Einfluss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.

KONFORMITÄTSERKLÄRUNG

Die Konformitätserklärung finden Sie unter: www.elektrotechnik-schabus.de

GEWÄHRLEISTUNG

Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen:

• Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt werden: Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße, Hausnummer, Postleitzahl, Stadt, Land).
• Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt sein. Für Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung.
• Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik Schabus übernimmt keine Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlässigkeit verursacht wurden.
• Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben jeglicher Art, die aus der Benutzung der Geräte oder des Zubehörs resultieren.
  • Die Gewährleistung beeinträchtigt nicht Ihre gesetzlichen Rechte als Verbraucher.

RÜCKSENDUNG

Sollte Ihr Gerät defekt sein, nehmen Sie bitte mit uns Kontakt auf:

Telefon [phone] / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

Email [e-mail]

Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für Sie kostenfrei (nur innerhalb Deutschland) die Abholung des Pakets veranlassen. Schicken Sie uns in keinem Fall ein unfreies Paket zu, dieses wird bei uns nicht angenommen! Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich belastet.

UMWELTINFORMATIONEN

Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien Ihres Produkts nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden.

(WEEE-NR.: 91394868)

Das durchgestrichene Papierkorbsymbol auf dem Produkt erinnert Sie an die Nutzung dieser Systeme.

Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und Recyclingsystemen benötigen, wenden Sie sich an die Abfallberatungsstelle Ihrer Stadt. Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit unserer Produkte zu erhalten.
