Produkttyp	Drahtloser Wasser-Detektor mit Schwimmerschalter
Marke	Schabus
Modell	WWD 150
Stromversorgung	2 x AAA 1,5 V Batterien
Statischer Strom	≤ 5 μA
Alarmstrom	≤ 150 mA
Unterspannungsanzeige	≤ 2,4 V
WLAN	802.11 b/g/n (2,4 GHz)
Montage	Wandmontage
Erkennungsmethode	Schwimmerschalter zur Wasserstandserkennung
Kabellänge	2,5 m
Betriebstemperatur	-10 °C bis +50 °C
Luftfeuchtigkeit	≤ 95 % RH
Lieferumfang	1 Gerät, 1 Mini-Schwimmerschalter, Montagematerial, 2 Batterien, Bedienungsanleitung
App	Smart Life – Smart Living (iOS/Android)
Alarm	Push-Benachrichtigung und blaue LED
Wartung	Mit trockenem Tuch reinigen; keine Lösungsmittel
Sicherheit	Nicht im Freien verwenden; von Kindern fernhalten
Konformität	CE-Kennzeichnung; Konformitätserklärung online
Entsorgung	WEEE-Nr. 91394868, umweltgerecht entsorgen

Häufig gestellte Fragen - WWD 150 Schabus

Wie installiere ich den Funk-Wasser-Detektor WWD 150?

Montieren Sie den Mini-Schwimmerschalter auf gewünschter Höhe mittels des Montagewinkels (Art. 300787). Legen Sie die 2x AAA-Batterien ein, bis die blaue LED kurz aufleuchtet. Laden Sie die Smart Life-App herunter, erstellen Sie ein Konto und folgen Sie den Anweisungen zum Hinzufügen des Geräts.

Wie verbinde ich das Gerät mit der Smart-Life-App?

Stellen Sie sicher, dass Ihr Mobilgerät mit einem 2,4 GHz WLAN verbunden ist. Öffnen Sie die App, tippen Sie auf 'Gerät hinzufügen' und wählen Sie 'Sicherheitssensor'. Geben Sie das WLAN-Passwort ein. Drücken Sie am Detektor die RESET-Taste für mindestens 3 Sekunden, bis die LED schnell blau blinkt. Die App verbindet sich automatisch.

Was bedeutet blaues Blinken?

Ein schnelles blaues Blinken zeigt den Pairing-Modus an. Ein langsames Blinken oder Dauerlicht kann auf einen Alarm hinweisen – Wasserstand erreicht. Bei normalem Betrieb leuchtet die LED nicht dauerhaft.

Wie setze ich das Gerät nach einem Alarm zurück?

Drücken Sie nach Beseitigung der Ursache die RESET-Taste am Gerät. Dadurch wird der Alarm zurückgesetzt und der Detektor ist wieder betriebsbereit.

Welche Batterien werden benötigt?

Es werden zwei AAA 1,5 V Batterien benötigt. Bei Unterspannung (< 2,4 V) erfolgt eine entsprechende Anzeige.

Kann der Detektor im Freien verwendet werden?

Nein, das Gerät ist nicht für den Außenbereich geeignet. Es darf nur in Innenräumen montiert und betrieben werden.

Wie reinige ich das Gerät?

Reinigen Sie das Gerät nur mit einem trockenen Leinentuch. Bei starker Verschmutzung kann es leicht angefeuchtet werden. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel.

Was ist die Reichweite des WLAN?

Die Reichweite hängt von Ihrem WLAN-Router ab. Der Detektor unterstützt 802.11 b/g/n im 2,4 GHz-Band. Stellen Sie sicher, dass der Router in ausreichender Nähe ist.

Gibt es eine Garantie?

Ja, es gilt die gesetzliche Gewährleistung ab Kaufdatum. Bei Material- oder Qualitätsmängeln repariert oder ersetzt Elektrotechnik Schabus das Gerät kostenlos. Bitte senden Sie das Gerät mit Fehlerbeschreibung, Kaufbeleg und Ihrer Adresse ein.

Was tun bei Fehlfunktion?

Überprüfen Sie zuerst die Batterien und die WLAN-Verbindung. Führen Sie einen Reset durch. Falls das Problem bestehen bleibt, kontaktieren Sie den Kundendienst: Telefon [phone] / 67 49 79 - 0 oder E-Mail [e-mail].

BEDIENUNGSANLEITUNG WWD 150 Schabus

Herzlichen Dank für Ihr Vertrauen!

Um eine stets optimale Funktion und Leistungsbereitschaft für das Produkt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Die Betriebsanleitung ist Bestandteil dieses Produktes. Bewahren Sie diese zum Nachlesen auf!

Lieferumfang

1 Gerät: WWD 150 Wireless Water Detector mit Mini-Schwimmerschalter

1 Gebrauchsanleitung WWD 150, Montagematerial und 2 Batterien

Sicherheitshinweise

Allgemein

• Bevor Sie das Gerät montieren bzw. in Betrieb nehmen, lesen Sie die Gebrauchsanleitung sorgfältig durch.
• Produkt und Verpackungsmaterial ist kein Kinderspielzeug. Halten Sie dieses von Kindern und Haustieren fern.

Umgebungsbedingungen

Die zur Beurteilung des Produktes herangezogenen Normen legen Grenzwerte für den Einsatz im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben fest, wodurch der Einsatz des Erzeugnisses für diese Betriebsumgebung vorgesehen ist:

• Wohngebäude/ Wohnflächen wie Häuser, Wohnungen, Zimmer usw., Verkaufsflächen wie Läden, Großmärkte usw., Räume von Kleinbetrieben wie Werkstätten, Dienstleistungszentren usw.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Stößen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Gehen Sie stets vorsichtig mit dem Produkt um. Setzen Sie das Produkt keiner mechanischen Beanspruchung aus. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.
• Zur Installation und beim Zufügen von WiFi-Geräten benötigen Sie ein stabiles 2,4 Ghz-W-Lan.

Technische Daten WWD 150

Eingangsspannung: Batteriebetrieben AAA 1,5 V x 2

Statischer Strom: ≤ 5uA

Alarmstrom: ≤ 150mA

Unterspannungsanzeige: ≤ 2,4 V

Wifi: 802,11 b/g/n

Montage: Gerät Wandmontage

Schwimmerschalter Pegelhöhe

Erkennung: Wasserstands-Melder

Arbeits-Temperatur: -10° - +50°C°

Arbeits-Luftfeuchtigkeit: 95% RH

Kabellänge: 2,5 m

Bestimmungsgemäße Verwendung

Der Wireless-Water-Detector float switch WWD 150 ist ein Gerät zur Erkennung von Wasserständen. Wenn der Wasserstand den Schwimmerschalter erreicht hat, sendet der Melder eine Push-Benachrichtigung an die mobile Smart-Life-App. Am Gerät selbst blinkt die blaue LED-Warndiode.

Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann dies zu Schäden daran führen.

Montageanleitung

ACHTUNG: Das Gerät nicht im Freien betreiben!

Montage Mini-Schwimmerschalter

Die Montagehöhe des Schwimmerschalters definiert, ab wann das Gerät eine Push-Benachrichtigung sendet.

Montieren Sie also den Schwimmerschalter in der Wasserstandshöhe, in der Sie diese Meldung benötigen, um beispielsweise eine Pumpe zu- oder abzuschalten.

Zur Befestigung des Minischwimmerschalters empfehlen wir Ihnen unseren Montagewinkel (Artikel 300787)

1. Schieben Sie die Halterung auf und nehmen Sie die Halterung ab, dann legen Sie die Batterien ein. Nachdem zwei Batterien eingelegt wurden, leuchten die Kontroll-LED blau auf und geht dann aus.
2. Laden Sie die mobile App „Smart Life - Smart Living“ herunter. Sowohl für AndroidTM als auch für iOS stehen in den jeweiligen App-Stores kompatible Anwendungen zum Herunterladen zur Verfügung.

Google

Apple

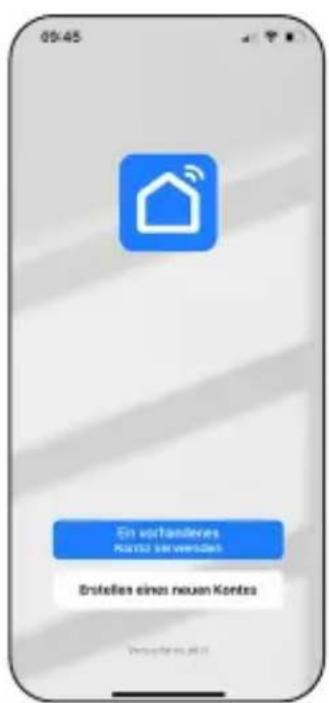

1. Erstellen Sie ein neues Konto und folgen Sie den Anmelde-Schritten:
2. Dieses Gerät ist nur mit dem 2,4-GHz-Band kompatibel.
3. Halten Sie den Schlüssel für Ihren WLAN-Router bereit. Bei der Auswahl des WLAN-Netzwerks ist auf die korrekte Schreibweise (Groß- und Kleinschreibung) zu achten. Sorgen Sie dafür, dass Ihr Mobilgerät und das Produkt mit demselben WLAN verbunden sind.

1. Wenn Sie das Produkt an einen Dritten weitergeben, müssen Sie immer zuerst die Option „Gerät entfernen“ aus dem Einstellungsmenü wählen.

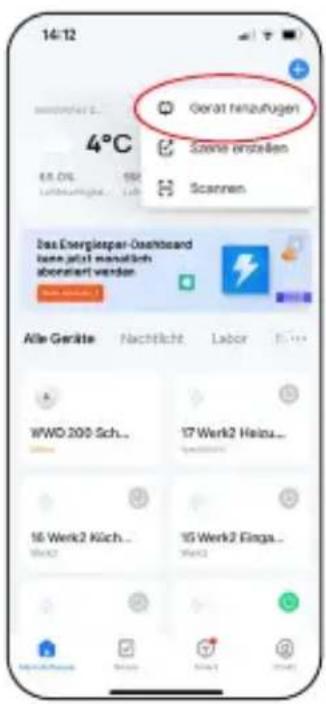

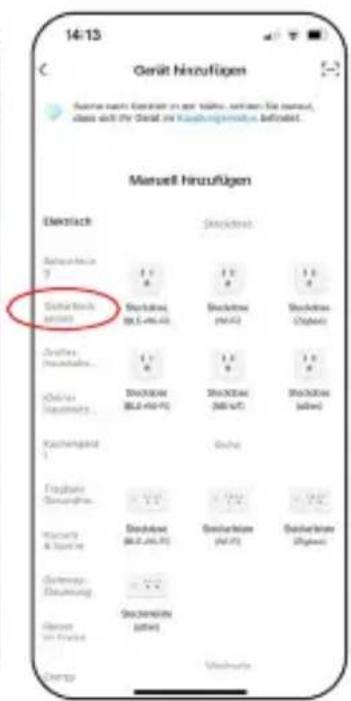

2. Klicken Sie auf „Gerät hinzufügen“, dann auf „Sicherheitssensor“ und geben Sie das Wifi-Passwort entsprechend der Aufforderung ein und klicken Sie zur Bestätigung.

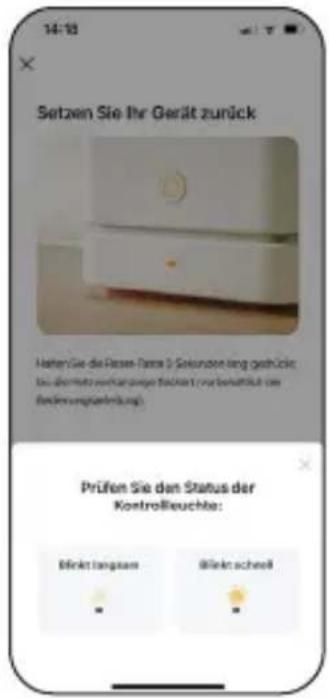

3. Drücken Sie mindestens 3 Sekunden die RESET-Taste des Wasser-sensors und die LED-Anzeige wird schnell blau blinken, dann wird der automatische Netzwerkverbindungsmodus aktiviert. Dieser Prozess kann einige Minuten in Anspruch nehmen.
4. Nach erfolgreicher Verbindung mit dem Netzwerk werden die Warnmeldungen des WWD 150 Wireless Water Detector float switch auf die Smart-Life-App an Ihr Mobiltelefon weitergeleitet.
5. Nach einem Alarm-Vorfall (und der Behebung der Ursache) können Sie den WWD 150 Wireless Water-Detector float switch mit der RESET-Taste wieder zurücksetzen und erneut in Betrieb nehmen.

Allgemein

Elektrotechnik Schabus GmbH & Co. KG haftet nicht für Schäden und/oder Verluste jeder Art, wie z.B. Einzel- oder Folgeschäden, die daraus resultieren, dass kein Alarmsignal trotz Wasserstandsänderungen durch den Wassermelder gegeben wird.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Reiningen und Pflegen

Vermeiden Sie den Einfluss von Nässe (Spritz- oder Regenwasser), Staub sowie unmittelbare Sonnenbestrahlung auf das Gerät. Reinigen Sie das Gerät nur mit einem trockenen Leinentuch, das bei starker Verschmutzung leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel.

Konformitätserklärung

Die Konformitätserklärung finden Sie unter: www.elektrotechnik-schabus.de

Gewährleistung

Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen:

• Bei gesetzlicher Gewährleistung muss das Gerät mit folgenden Dokumenten eingeschickt werden: Fehlerbeschreibung, Kaufbeleg sowie Ihre Anschrift und Lieferadresse (Name, Telefonnummer, Straße, Hausnummer, Postleitzahl, Stadt, Land).
• Geräte, die an Elektrotechnik Schabus zurückgeschickt werden, müssen ausreichend verpackt sein. Für Schäden oder Verlust während des Versands übernimmt Elektrotechnik Schabus keinerlei Haftung.
• Das Gerät muss gemäß der Gebrauchsanleitung benutzt worden sein. Elektrotechnik Schabus übernimmt keine Haftung für Schäden, die durch Unfall, Missbrauch, Abänderung oder Nachlässigkeit verursacht wurden.

- Elektrotechnik Schabus übernimmt keine Haftung für Verlust, Schäden oder Ausgaben jeglicher Art, die aus der Benutzung der Geräte oder des Zubehörs resultieren.

Rücksendung

Sollte Ihr Gerät defekt sein, nehmen Sie bitte mit uns Kontakt auf:

Telefon [phone] / 67 49 79 - 0

Fax [phone] / 67 49 79 - 79

Email [e-mail]

Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund. Wir werden für Sie kostenfrei (nur innerhalb Deutschland) die Abholung des Pakets veranlassen. Schicken Sie uns in keinem Fall ein unfreies Paket zu, dieses wird bei uns nicht angenommen! Unberechtigte Retouren, die keinen Reklamationsfall darstellen, werden Ihnen nachträglich belastet.

Umweltinformationen

Für die Herstellung des von Ihnen gekauften Produkts war die Gewinnung und Nutzung natürlicher Rohstoffe erforderlich. Es kann ggf. gesundheits- und umweltgefährdende Substanzen enthalten. Zur Vermeidung der Verbreitung dieser Substanzen in Ihrer Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, die entsprechenden Rücknahmesysteme zu nutzen. Dank dieser Systeme können die Materialien Ihres Produkts nach Ablauf seiner Lebensdauer umweltfreundlich wieder verwendet werden.

WEEE-NR.: 91394868

Das durchgestrichene Papierkorbsymbol auf dem Produkt erinnert Sie an die Nutzung dieser Systeme.

Wenn Sie weitere Informationen zu Sammlungs-, Wiederverwendungs- und Recyclingsystemen benötigen, wenden Sie sich an die Abfall-beratungsstelle Ihrer Stadt. Sie können sich auch an uns wenden, um weitere Informationen zur Umweltverträglichkeit unserer Produkte zu erhalten.
