CW 5 Klean!Star Q - Automatische autowas Kärcher - Gratis gebruiksaanwijzing en handleiding

Producttype	Automatische portaalwasser
Model	CW 5 Klean!Star Q
Merk	Kärcher
Was hoogte	2100 tot 2900 mm afhankelijk van configuratie
Totale hoogte	2930 tot 3730 mm
Totale breedte (met zijborstels)	4040 mm
Diepte	2170 mm
Diameter van de borstels (zij en dak)	975 mm
Rotatiesnelheid zijborstels	107 omw/min
Rotatiesnelheid dakborstel	127 omw/min
Portaalsnelheid	0 tot 24 m/min
Elektrische voeding	400 V / 50 Hz / 10-16 kW
Wateraansluiting	1 inch, druk 0,4-0,6 MPa, max 50 °C
Persluchtaansluiting	1/2 inch, druk 0,6-0,8 MPa
Geluidsniveau (wassen + drogen)	87 dB(A)
Waterverbruik per wasbeurt (voertuig 4,5 m)	Ongeveer 50 liter (zonder antivries)
Hoofdfuncties	Hogedrukreiniging, borstelen, schuim, was, drogen, ontvetten, velgen reinigen
Veiligheid	Noodstop, veiligheidsschakelaars, kantelbeveiliging, veiligheidsklep
Onderhoud	Dagelijkse reiniging van sproeiers, filters, poorten; wekelijks, maandelijks, halfjaarlijks en jaarlijks onderhoud
Reserveonderdelen	Gebruik uitsluitend originele Kärcher onderdelen

Veelgestelde vragen - CW 5 Klean!Star Q Kärcher

Hoe start ik een wasprogramma?

Zet het voertuig in het midden, zet de motor uit, trek de handrem aan en verlaat het voertuig. Selecteer het gewenste programma op het scherm of de kaartlezer en druk op Start.

Welke voertuigtypen kunnen worden gewassen?

Dit station is ontworpen voor auto's en gesloten bestelwagens binnen de afmetingslimieten (zie technische gegevens). Niet geschikt voor speciale voertuigen, open cabrio's, aanhangwagens of voertuigen met dubbelluchtbanden.

Wat te doen in geval van nood?

Druk onmiddellijk op de Noodstop-knop op het bedieningspaneel of de kaartlezer. De installatie stopt. Om opnieuw te starten, ontgrendel de knop en druk op de blauwe toets voor de stuurstroom.

Hoe onderhoud ik de borstels?

Controleer dagelijks visueel op vreemde voorwerpen. Controleer slijtage: de minimale borstelhaarlengte is 50 mm minder dan nieuw. Reinig vervuilde borstels met een hogedrukreiniger.

Wat te doen als de reiniging onvoldoende is?

Controleer het wasmiddelniveau, ontlucht de doseerpomp, controleer de luchtdruk (0,6 MPa) en de staat van de sproeiers. Als de borstels versleten zijn, vervang ze dan.

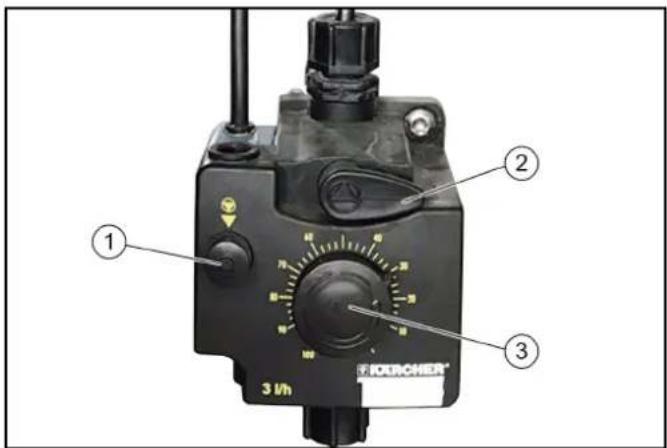

Hoe ontlucht ik de doseerpomp?

Draai de ontluchtingshendel tegen de klok in, stel de dosering in op 100%, druk op de ontluchtingsknop totdat de vloeistof zonder bellen naar buiten komt, zet de hendel terug in gesloten positie en pas de dosering aan.

Wat is de procedure voor langdurige buitengebruikstelling?

Beëindig het lopende programma, zet de hoofdschakelaar op 0, sluit de water- en persluchtaanvoer af en verwijder de wasmiddelen. Bij vorst activeer de antivriesbeveiliging.

Waar vind ik reserveonderdelen?

Gebruik uitsluitend originele Kärcher onderdelen. Raadpleeg de website www.karcher.com of neem contact op met de Kärcher after-sales service.

Hoe interpreteer ik de indicatielampjes van het positioneringslicht?

Groen lampje knippert afwisselend = handmatige modus actief; brandt permanent = wassen bezig; snel afwisselend knipperen = storing; kort knipperen = noodstop geactiveerd.

Welk onderhoud moet ik dagelijks uitvoeren?

Test de noodstopknop en veiligheidsschakelaars, controleer de instructieborden, controleer wasmiddelniveaus, inspecteer hogedrukslangen, reinig sproeiers indien verstopt en controleer de fotocellen.

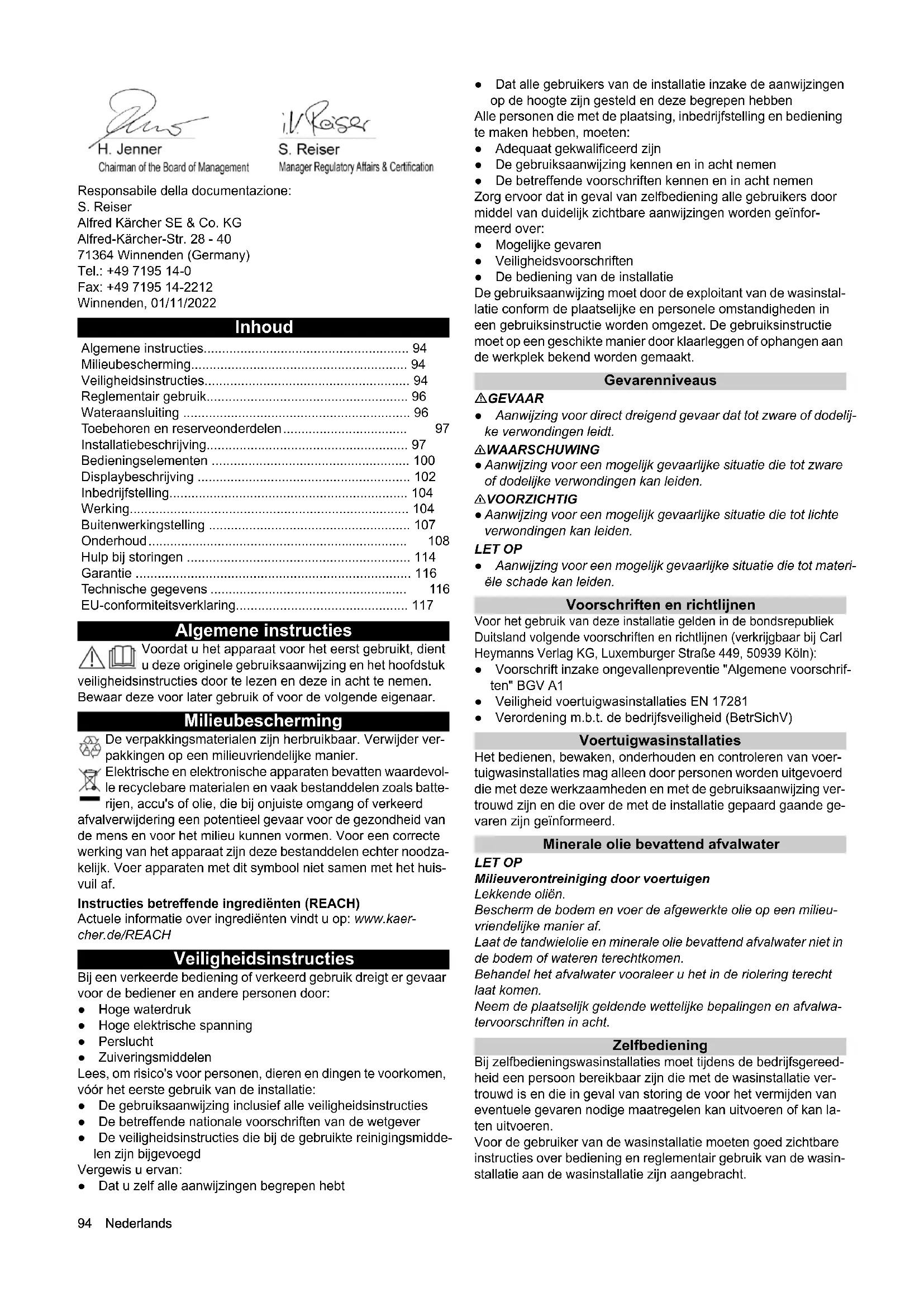

GEBRUIKSAANWIJZING CW 5 Klean!Star Q Kärcher

Algemene instructies	94
Milieubescherming	94
Veiligheidsinstructies	94
Reglementair gebruik	96
Wateraansluiting	96
Toebehoren en reserveonderdelen	97
Installatiebeschrijving	97
Bedieningselementen	100
Displaybeschrijving	102
Inbedrijfstelling	104
Werking	104
Buitenwerkingstelling	107
Onderhoud	108
Hulp bij storingen	114
Garantie	116
Technische gegevens	116
EU-conformiteitsverklaring	117

Algemene instructies

ordat u het apparaat voor het eerst gebruikt, dient eze originele gebruiksaanwijzing en het hoofdstuk

veiligheidsinstructies door te lezen en deze in acht te nemen.

Bewaar deze voor later gebruik of voor de volgende eigenaar.

Milieubescherming

De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op een milieuvriendelijke manier.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd

afvalverwijdering een potentieel gevaar voor de gezondheid van de mens en voor het milieu kunnen vormen. Voor een correcte werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Voer apparaten met dit symbool niet samen met het huisvuil af.

Instructies betreffende ingrediënten (REACH)

Actuele informatie over ingrediënten vindt u op: www.kaercher.de/REACH

Veiligheidsinstructies

Bij een verkeerde bediening of verkeerd gebruik dreigt er gevaar voor de bediener en andere personen door:

• Hoge waterdruk
  • Hoge elektrische spanning
• Perslucht
  • Zuiveringsmiddelen

Lees, om risico's voor personen, dieren en dingen te voorkomen, vóór het eerste gebruik van de installatie:

• De gebruiksaanwijzing inclusief alle veiligheidsinstructies
• De betreffende nationale voorschriften van de wetgever
• De veiligheidsinstructies die bij de gebruikte reinigingsmiddelen zijn bijgevoegd

Vergewis u ervan:

- Dat u zelf alle aanwijzingen begrepen hebt

- Dat alle gebruikers van de installatie inzake de aanwijzingen op de hoogte zijn gesteld en deze begrepen hebben Alle personen die met de plaatsing, inbedrijfstelling en bediening te maken hebben, moeten:

• Adequaat gekwalificeerd zijn
• De gebruiksaanwijzing kennen en in acht nemen
• De betreffende voorschriften kennen en in acht nemen Zorg ervoor dat in geval van zelfbediening alle gebruikers door middel van duidelijk zichtbare aanwijzingen worden geïnformeerd over:

- Mogelijke gevaren

• Veiligheidsvoorschriften

- De bediening van de installatie

De gebruiksaanwijzing moet door de exploitant van de wasinstallatie conform de plaatselijke en personele omstandigheden in een gebruiksinstructie worden omgezet. De gebruiksinstructie moet op een geschikte manier door klaarleggen of ophangen aan de werkplek bekend worden gemaakt.

Gevarenniveaus

⚠ GEVAAR

- Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt.

⚠ WAARSCHUWING

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden.

⚠VOORZICHTIG

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot materiële schade kan leiden.

Voorschriften en richtlijnen

Voor het gebruik van deze installatie gelden in de bondsrepubliek Duitsland volgende voorschriften en richtlijnen (verkrijgbaar bij Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

• Voorschrift inzake ongevallenpreventie "Algemene voorschriften" BGV A1
  • Veiligheid voertuigwasinstallaties EN 17281
  • Verordening m.b.t. de bedrijfsveiligheid (BetrSichV)

Voertuigwasinstallaties

Het bedienen, bewaken, onderhouden en controleren van voertuigwasinstallaties mag alleen door personen worden uitgevoerd die met deze werkzaamheden en met de gebruiksaanwijzing vertrouwd zijn en die over de met de installatie gepaard gaande gevaren zijn geïnformeerd.

Minerale olie bevattend afvalwater

LET OP

Milieuverontreiniging door voertuigen

Lekkende oliën.

Bescherm de bodem en voer de afgewerkte olie op een milieu-vriendelijke manier af.

Laat de tandwielolie en minerale olie bevattend afvalwater niet in de bodem of wateren terechtkomen.

Behandel het afvalwater vooraleer u het in de riolering terecht laat komen.

Neem de plaatselijk geldende wettelijke bepalingen en afvalwatervoorschriften in acht.

Zelfbediening

Bij zelfbedieningswasinstallaties moet tijdens de bedrijfsgereedheid een persoon bereikbaar zijn die met de wasinstallatie vertrouwd is en die in geval van storing de voor het vermijden van eventuele gevaren nodige maatregelen kan uitvoeren of kan laten uitvoeren.

Voor de gebruiker van de wasinstallatie moeten goed zichtbare instructies over bediening en reglementair gebruik van de wasinstallatie aan de wasinstallatie zijn aangebracht.

Onderhoud en instandhouding

Onderhouds- en instandhoudingswerkzaamheden mogen principieel alleen bij een uitgeschakelde wasinstallatie worden uitgevoerd.

⚠ WAARSCHUWING

Gevaar voor letsel door machinebewegingen

Schakel de installatie vóór onderhouds- en instandhoudingswerkzaamheden uit.

Beveilig de hoofdschakelaar tegen het herinschakelen, bijv. met een hangslot.

Gebruik met reinigingsmiddel

⚠ WAARSCHUWING

Gevaar door voor de gezondheid gevaarlijke stoffen in reini- gingsmiddelen

Neem de veiligheidsgegevensbladen van de reinigingsmiddelen in acht.

Neem de voorgeschreven veiligheidsmaatregelen in acht. Draag voorgeschreven veiligheidskleding, zoals veiligheidsbril en veiligheidshandschoenen.

LET OP

Verhoogd corrosiegevaar door het gebruik van ongeschikte reinigingsmiddelen

Verwerk volgende reinigingsmiddelen aan de installatie niet: Reinigingsmiddelen die voor de reiniging van de washal bestemd zijn.

Reinigingsmiddelen die voor de uitwendige reiniging van de wasinstallatie bestemd zijn.

Zure reinigingsmiddelen.

Reinigingsmiddelen die met een afzonderlijk toestel op het voertuig aangebracht worden (bijv. velgreiniger).

Middel voor de afvalwaterbehandeling.

Betreden van de portaalwasinstallatie

⚠ GEVAAR

Gevaar door betreden van de portaalwasinstallatie

Verbied voor onbevoegde personen het betreden van de portaal-wasinstallatie.

Wijs duidelijk en permanent op het toegangsverbod.

Glijgevaar

LET OP

Glijgevaar door natheid

Draag geschikt schoeisel bij het betreden van de installatie en beweeg voorzichtig.

Wijs klanten door geschikte en permanent aanwezige borden op het glijgevaar.

Bediening van de installatie

⚠ WAARSCHUWING

Gevaren door foute bediening

over het gebruik van de installatie geïnstrueerd zijn, hun kunde m.b.t. het bedienen hebben aangetoond, expliciet de opdracht hebben gebruik voor het gebruik.

De gebruiksaanwijzing moet voor elke bediener toegankelijk zijn.

De installatie mag niet worden bediend door personen onder 18 jaar. Uitzondering hierop vormen leerlingen boven 16 jaar onder toezicht.

⚠ WAARSCHUWING

Struikelgevaar door op de grond liggende voorwerpen of toevoerleidingen

Verwijder vóór de ingebruikneming van de installatie op de wasplaats liggende voorwerpen.

Vorstgevaar

⚠ WAARSCHUWING

Gevaar voor letsel en beschadiging door ijsvorming in de installatie

Tap bij vorstgevaar het water uit de installatie af.

Houd de verkeerswegen voor alle personen slipvast (bijv. vloerverwarming, kiezel).

Werkplek

De installatie wordt aan het bedieningspaneel of een waskaart-/codelezer in gebruik genomen.

• Vóór de wasbeurt moeten de inzittenden het voertuig verlaten.
• Tijdens het wasproces is het betreden van de installatie verboden.

Gevarenbronnen

Algemene gevaren

⚠ GEVAAR

Verwondingsgevaar door ontsnappende perslucht, hoge- drukwater aan de sproeierkop alsook wegvliegende vuil- deeltjes of dergelijke in het bereik van de roterende borstels!

Loskomende vuildeeltjes of voorwerpen kunnen personen of dieren verwonden.

Perslucht of hogedrukwater kan zelfs bij een uitgeschakelde installatie nog onder druk staan.

Houd de halbodem vrij van los rondslingerende voorwerpen.

Bedien de persluchtinstallatie resp. het hogedruksysteem voorzichtig.

Draag bij werkzaamheden een veiligheidsbril.

Explosiegevaar

GEVAAR

Explosiegevaar

Gebruik de installatie niet in de buurt van explosieve ruimtes.

Hiervan uitgezonderd zijn uitdrukkelijk hiervoor bedoelde en als zodanig aangeduide installaties

Gebruik als reinigingsmiddel geen explosieve of giftige stoffen, zoals bijv.:

• Benzine
  • Stookolie of dieselbrandstof
• Oplosmiddelen
  • Oplosmiddelhoudende vloeistoffen
• Zuren
• Aceton

Instructie

Vraag bij de fabrikant na als u niet zeker bent.

Gehoorschade

De van de installatie uitgaande geluiden zijn zonder gevaar voor de klant van de wasinstallatie vanwege de kortstondige belasting.

Instructie

Aan de inrijzijde bedraagt het geluidsniveau bij droge werking 91 dB(A).

⚠ WAARSCHUWING

Gehoorschade voor bedieningspersoneel bij droge werking Draag bij droge werking een gehoorbescherming.

Gehoorschade door hoog volume in de machineruimte

Draag geschikte gehoorbescherming tijdens het verblijf in de machineruimte.

Elektrische gevaren

⚠ GEVAAR

Gevaar voor elektrische schok

Neem elektrische onderdelen en leidingen nooit met natte handen vast.

Zorg ervoor dat elektrische aansluitkabels of verlengsnoeren niet door erover te rijden, te pletten, te vervormen of dergelijke kunnen worden beschadigd.

Bescherm kabels tegen hitte, olie en scherpe randen.

Richt nooit een waterstraal op elektrische apparaten of installaties.

Bescherm alle stroomvoerende delen in het werkbereik tegen waterstralen.

Sluit de installatie uitsluitend aan op stroombronnen die in overeenstemming met de voorschriften zijn geaard.

Laat alle werkzaamheden aan elektrische onderdelen van de installatie alleen door een elektricien uitvoeren.

Voor de gezondheid gevaarlijke stoffen

⚠ GEVAAR

Gevaar door voor de gezondheid gevaarlijke stoffen

Neem absoluut de bijgevoegde en opgedrukte instructies voor de reinigingsmiddelen in acht.

Drink nooit het door de installatie afgegeven water! Door het bijgemengde reinigingsmiddel bezit het geen drinkwaterkwaliteit.

Neem de voorschriften m.b.t. de kiemremming van de fabrikant van de zuiveringsinstallatie in acht als u voor het gebruik van de installatie industriewater gebruikt.

Zorg ervoor dat stoffen, die niet bij een algemeen gebruikelijke buitenreiniging van voertuigen ontstaan (zoals bijv. zware metalen, pesticiden, radioactieve stoffen, fecaliën of smetstoffen), niet in de wasinstallatie terechtkomen.

Gevaar door stroomuitval

Het ongecontroleerd heropstarten van de installatie na een stroomuitval is door constructieve maatregelen uitgesloten.

Gevaar voor het milieu door afvalwater

Neem de plaatselijke bepalingen voor de afvalwaterafvoer in acht.

Instandhouding en bewaking

Om een veilige werking van de installatie te garanderen en geva- ren bij onderhoud, bewaking en controle te verhinderen, moeten de betreffende aanwijzingen in acht worden genomen.

Onderhoud en instandhouding

Onderhouds- en instandhoudingswerkzaamheden moeten door een deskundige persoon op regelmatige tijdstippen volgens de aanwijzingen van de fabrikant worden uitgevoerd. Neem hierbij bestaande bepalingen en veiligheidseisen in acht. Laat werkzaamheden aan de elektrische installatie alleen door een elektricien uitvoeren.

⚠ WAARSCHUWING

Gevaar voor letsel door machinebewegingen

Schakel de installatie vóór onderhouds- en instandhoudingswerkzaamheden uit.

Beveilig de hoofdschakelaar tegen het herinschakelen, bijv. met een hangslot.

⚠ WAARSCHUWING

Verwondingsgevaar door persluchttanks en -leidingen die na het uitschakelen van de installatie onder druk staan.

Bouw vóór alle werkzaamheden aan de installatie de druk af. Controleer de drukloosheid aan de manometer van de onderhoudseenheid.

⚠ WAARSCHUWING

Verwondingsgevaar door hogedruksysteem dat na het uitschakelen van de installatie onder druk staat.

Schakel vóór alle werkzaamheden aan de installatie het hoge- druksysteem drukloos.

Bewaking.

Deze wasinstallatie moet vóór de eerste inbedrijfstelling en daarna minstens halfjaarlijks door een deskundige persoon op veilige toestand worden gecontroleerd.

Deze controle omvat vooral:

• Visuele controle m.b.t. uiterlijk herkenbare slijtage resp. beschadiging
• Functiecontrole
• Volledigheid en werking van veiligheidsinrichtingen bij zelfbedieningsinstallaties dagelijks vóór het begin van het werk, bij bewaakte installaties indien nodig, minstens echter een keer per maand.

Originele onderdelen gebruiken

Gebruik uitsluitend originele onderdelen van de fabrikant of door hem aanbevolen onderdelen, omdat anders garantieclaims vervallen.

Neem alle veiligheids- en gebruiksinstructies in acht die bij deze onderdelen zijn meegeleverd.

Dit betreft:

• Reserveonderdelen en slijtageonderdelen
• Toebehoren
• Bedrijfsstoffen
• Zuiveringsmiddelen

Veiligheidsinrichtingen

De hogedrukpompen voor de voorziening van de bodemwasinrichting en het hogedrukwassen hebben de volgende veiligheidsinrichtingen.

Veiligheidsventiel

Het veiligheidsventiel gaat open bij overschrijding van de toege- stane bedrijfsoverdruk en het water stroomt drukloos naar buiten.

Deze wasinstallatie is uitsluitend voor de uitwendige reiniging van personenauto's met standaarduitrusting en gesloten leverwagens bestemd.

Tot het reglementaire gebruik behoren ook:

• Naleven van alle aanwijzingen in deze gebruiksaanwijzing.
• In acht nemen van de inspectie- en onderhoudsvoorschriften.

LET OP

Gevaar voor beschadiging van de voertuigen bij het gebruik van CareTouch-borstels

Rust de installatie met een aanbouwset hoge druk uit of reinig de voertuigen voor als u CareTouch-borstels gebruikt.

Afmetingen in acht nemen

Om schade aan voertuigen en de wasinstallatie te vermijden, mo- gen alleen personenauto's en gesloten leverwagens overeen- komstig de opgegeven grensmaten worden gereinigd, zie hoofdstuk Technische gegevens.

Wateraansluiting

Om het drinkwaternet te beschermen, moet er conform EN 1717 een netscheiding van categorie 5 tussen installatie en drinkwaternetwerk worden ingebouwd.

Opstelling

De installatie moet door gekwalificeerd vakpersoneel worden opgesteld. Bij de opstelling moeten de plaatselijk geldende veiligheidsbepalingen in acht worden genomen (bijv. afstanden tussen installatie en gebouw).

Te voorzien fout gebruik

Niet-reglementair gebruik is verboden.

Het bedieningspersoneel is aansprakelijk voor gevaar dat door het niet toegestane gebruik ontstaat. Het gebruik voor andere doeleinden dan in deze documentatie beschreven is verboden.

LET OP

Materiële schade aan voertuigen en installatie door het niet naleven van de voertuiggrensmaten

Neem de opgegeven voertuiggrensmaten in acht, zie hoofdstuk Technische gegevens.

De portaalwasinstallatie is niet geschikt voor de reiniging van:

• Speciale motorvoertuigen, zoals bijv. voertuigen met naar voren boven de voorruit of naar achteren boven de achterruit staande dak- en alkoofopbouweenheden
• Bouwmachines
  • Voertuigen met aanhanger
• Tweewiel- en driewielvoertuigen
  • Voertuigen met dubbele banden
  • Pick-ups (optioneel mogelijk)
  • Cabrio's met open kap
• Cabrio's met gesloten kap zonder bewijs van de fabrikant voor geschiktheid voor wasinstallaties

Worden deze aanwijzingen niet in acht genomen, dan is de fabrikant van de installatie niet aansprakelijk voor daaruit resulterend(e)

• lichamelijk letsel,
• materiële schade,
• letsels bij dieren.

Ongeschikte reinigingsmiddelen

LET OP

Verhoogd corrosiegevaar door het gebruik van ongeschikte reinigingsmiddelen

Volgende reinigingsmiddelen mogen niet door de installatie worden verwerkt:

• Reinigingsmiddelen die voor de reiniging van de washal bestemd zijn.

• Reinigingsmiddelen die voor de uitwendige reiniging van de wasinstallatie bestemd zijn.
  • Zure reinigingsmiddelen.

• Reinigingsmiddelen die met een afzonderlijk toestel op het voertuig aangebracht worden (bijv. velgreiniger).

• Middel voor de afvalwaterbehandeling.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Installatiebeschrijving

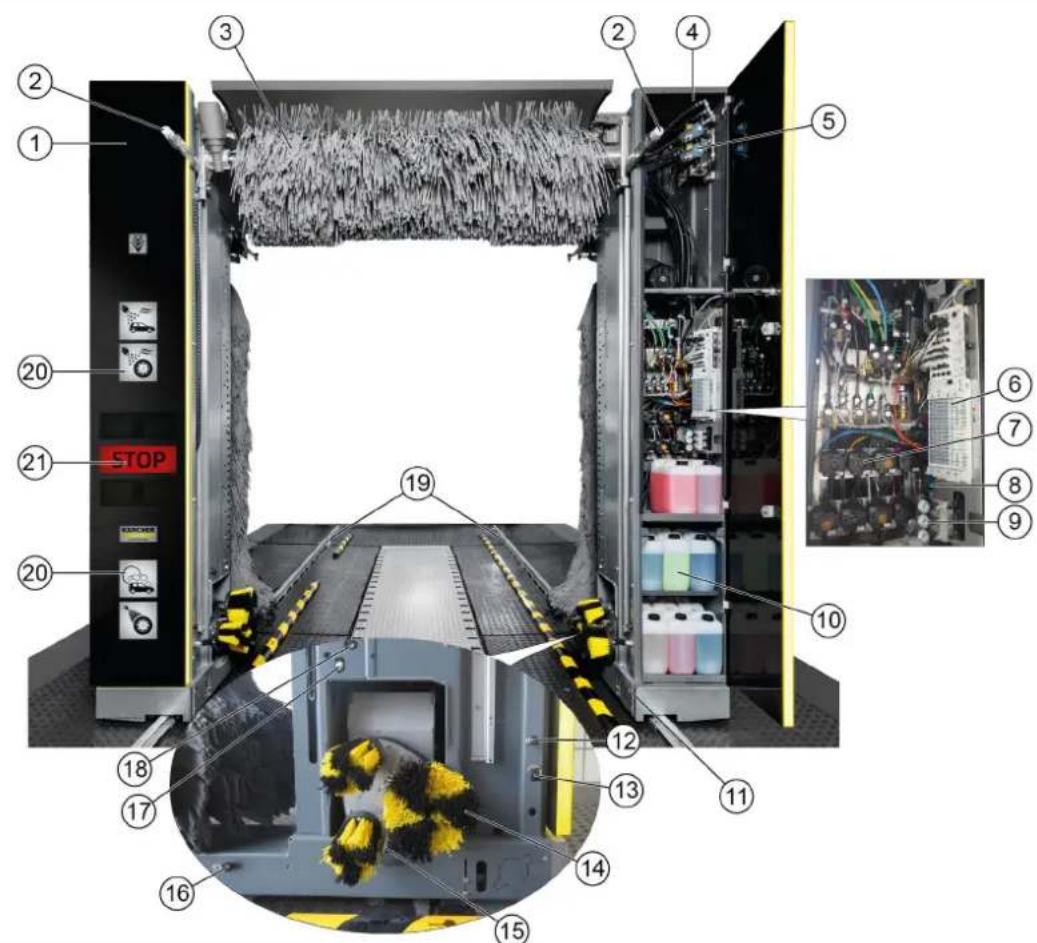

Installatieoverzicht inrijzijde

①Zuil 1
②Sproeiers borstelbewaking (circuit A1 / A2 / A3 optionele in de plaats van C3)
③Dakborstel
④Zuil 2
⑤Hogedrukventielen
⑥Pneumatisch ventieleiland
⑦Doseerpompen
⑧Onderhoudseenheid
⑨Drukregelaar
⑩Reinigings- en onderhoudsmiddel
⑪Onderstel
⑫Sproeiers vers water, chemische drooghulp, was (circuit A1)
⑬Sproeiers velgschuim / velgen voorsproeien
⑭Wielwasinrichting
⑮ Hogedruksproeier wielwasser / wielkastreiniging
⑯ Sproeiers schuim, insecten, intensief Basic (circuit B2)
⑰Sproeiers industriewater, shampoo (circuit B1)
⑱ Hogedruksproeiers
19 Looprails
20 Indicatie wasfase

②1 Positioneringslamp

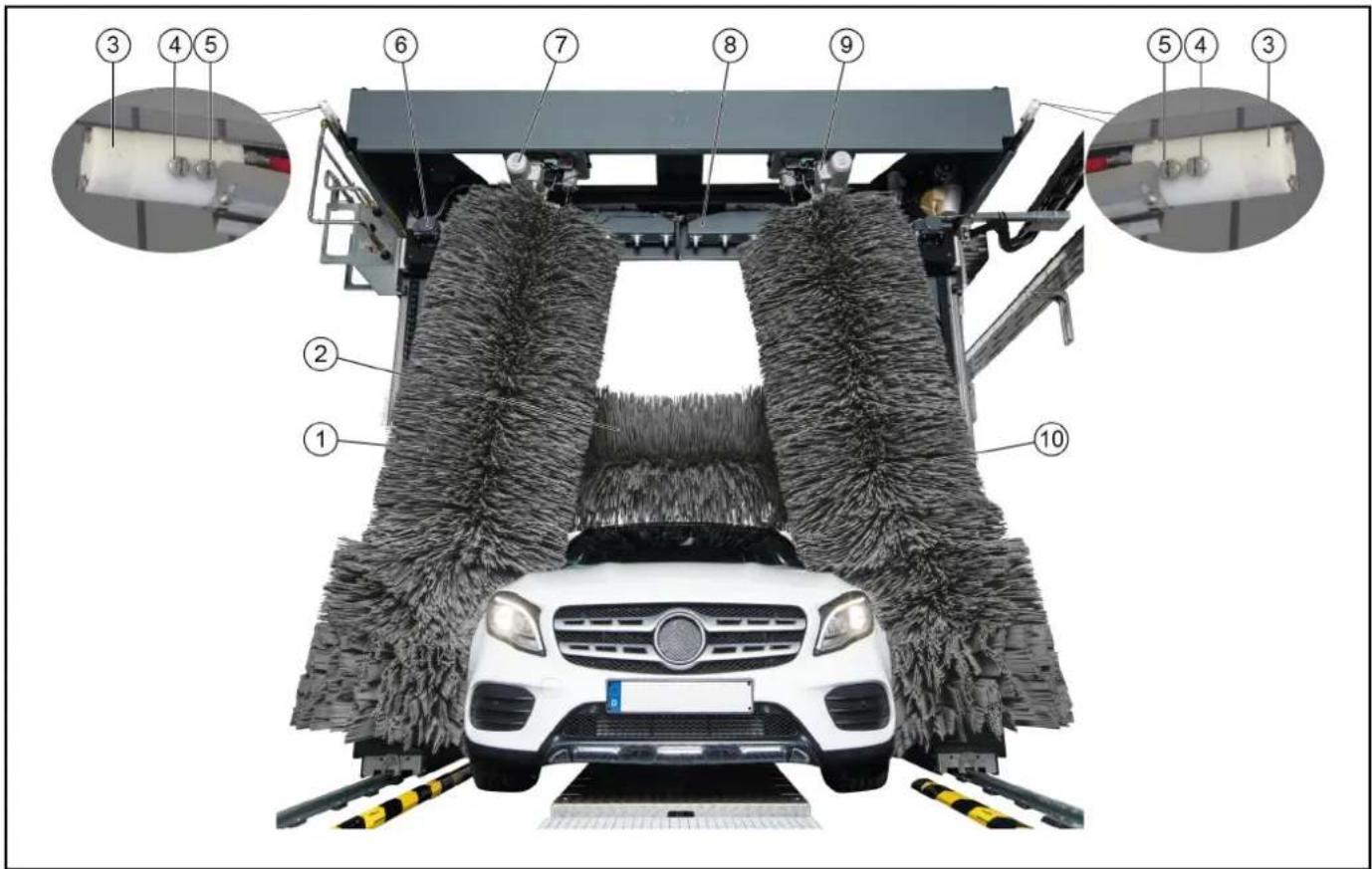

Installatieoverzicht uitrijzijde

①Zijborstel 2
②Dakborstel
③Sproeiers polijsten (circuit C3)
④Sproeiers vers water, chemische drooghulp, was (circuit C2)
⑤Sproeiers industriewater, shampoo (circuit C1)
⑥Dakventilatormotor
⑦ Rotatiemotor zijborstel 2
⑧Dakdroger
⑨Rotatiemotor zijborstel 1
⑩Zijborstel 1

Standaarduitrusting

Zijborstels

De roterende zijborstels reinigen het voertuig aan de zijkant, vooraan en achteraan.

Dakborstel

De roterende dakborstel verwijdert het vuil van de bovenkant van het voertuig.

Wielwasinrichting (schijfborstel)

Voor een grondige velgenreiniging is de wasinstallatie met twee wielwasinrichtingen uitgerust. De positie van de wielen wordt door een fotocel geregistreerd.

De roterende borstels worden door pneumatische cilinders tegen de velg gedrukt.

De besproeiing van de borstels gebeurt telkens door een in het centrum aangebrachte sproeier.

Instructie

Een in de hoogte verstelbare wielwasinrichting is optioneel verkrijgbaar.

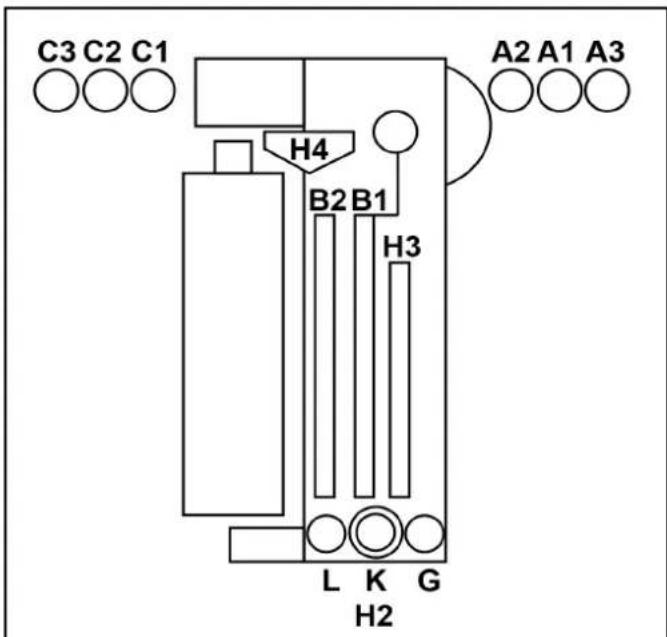

Sproeiers en sproeibogen

Met de sproeiers en sproeibogen wordt industriewater en schoon water op het voertuig gesproeid.

Afhankelijk van het wasprogramma wordt het water met reini- gings- en onderhoudsmiddel gemengd.

A3 = polijsten (optioneel, in de plaats van C3)

B2 = schuim, insecten, intensief Basic

G = velgen voorspuiten

L = teerverwijderaar

K = bandenglans

H 2 = hoge druk wielwas

H 3 = zijdelingse hogedruksproeiers

H4 = hogedruksproeiers dak

Schuim-wasbeurt

Het reinigingsmiddel voor de voorreiniging wordt ter verlenging van de inwerktijd als schuim aangebracht.

Vuilvangers

De vuilvangers houden deeltjes tegen die de sproeiers zouden kunnen verstoppen.

Doseerpompen

De doseerpompen voegen reinigings- en onderhoudsmiddel aan het water toe.

Zijdrogers

Uit de drogers stroomt de voor het droogblazen van de voertuig-zijden benodigde lucht.

Dakdroger

De drogerbalken worden langs de contouren van het voertuig geleid. Ingebouwde ventilatoren zorgen voor de luchtstroom die nodig is om het voertuig te drogen.

Positioneringslamp

De positioneringslamp heeft volgende functies:

• Vóór het wassen voor het positioneren van het voertuig.
• Na het wassen wordt de uitrijrichting weergegeven.
  • Weergave van storingen.

Fotocellen

Met de fotocellen wordt het volgende geregistreerd:

- Positie en contouren van het voertuig.

- De positie van de voertuigwielen.

Reinigings- en onderhoudsmiddel

De reinigings- en onderhoudsmiddelbussen en doseerpompen bevinden zich in de zuil 2.

In de zuil 2 kunnen maximaal 8 bussen worden ondergebracht. Zijn er meer bussen nodig, dan kan de voorziening optioneel vanuit de technische ruimte gebeuren.

De zuigslangen, bussen en bijbehorende doseerpompen zijn met dezelfde kleuren gemarkeerd. Markering van de doseerpompen.

Naam A anduiding Verbruik Bestelnr.
RM 896	Vehicle Pro Klear! RIM* 15-2	5ml 6.296-0	77.0
RM 890	Vehicle Pro Klear! Prewash*	10-14ml 6.2	96-003.0
RM 891	Vehicle Pro Klear! Brush* 7-1	10ml 6.295-9	95.0
RM 892	Vehicle Pro Klear! Foam* 8-1	10ml 6.295-9	98.0
RM 893	Vehicle Pro Klear! Dry* 8-12ml	6.296-001	.0
RM 894	Vehicle Pro Klear! Glow*	10-15ml 6.2	95-993.0
RM 837	Vehicle Pro Klear! Plus**	15ml	6.295-779.0

* Vatgrootte 10 liter
** Vatgrootte 20 liter

Typeplaatje

Op het typeplaatje vindt u de belangrijkste gegevens over de installatie.

Besturingskast

De besturingskast van de installatie bevindt zich aan de toevoerverdeler.

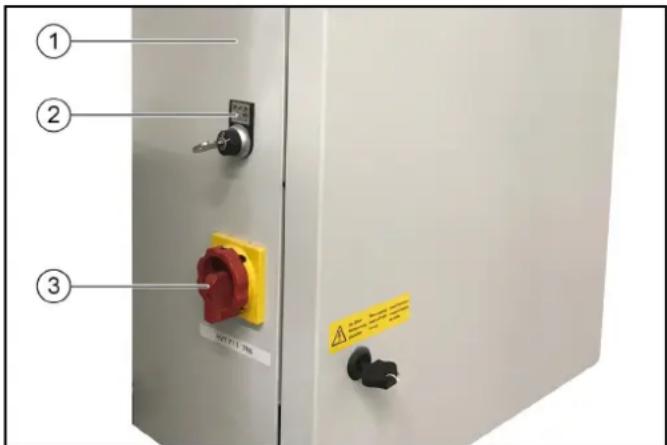

Voedingsverdeler

Op de voedingsverdeler is de hoofdschakelaar van de installatie aangebracht.

De voedingsverdeler bevindt zich buiten van de wasinstallatie in de technische ruimte of een andere geschikte plaats in de buurt van de wasinstallatie.

② Sleutelschakelaar, zie ABS telsystemen

-0 = installatie uit

- 1 = bediening via waskaartlezer

- 2 = bediening via waskaartlezer en bedieningspaneel (display)

③Hoofdschakelaar, zie Hoofdschakelaar

Noodstop

Bij gevaar voor personen, voorwerpen en dieren moet de installatie door het indrukken van de "NOODSTOP"-toets onmiddellijk worden uitgeschakeld.

"NOODSTOP"-toetsen bevinden zich:

• aan de waskaart-/codelezer.

• aan het bedieningspaneel.

- optioneel aan de ingang van de washal als het bedieningspaneel of de waskaart-/codelezer zich niet daar bevinden.

Bedieningsplaats

De wasinstallatie wordt geleverd met:

- een bedieningspaneel met display

• een waskaart-/codelezer (optie)

Kantelbeveiliging

Een mechanische beveiliging houdt de installatie ook bij foutief gedrag van de wasklant op de looprails.

Opties

Waskaartlezer/codelezer

Voor het gebruik van de wasinstallatie met zelfbediening wordt een waskaartlezer of een codelezer gebruikt.

Instructie

De voor het gebruik nodige waskaarten/codes zijn op de betreffende installatie geprogrammeerd.

Industriewateraansluiting

De industriewateraansluiting maakt het gebruik van regenwater of recyclingwater als gedeeltelijke vervanging van schoon water mogelijk.

Planeetwielwasinrichting

In de plaats van een schijfborstel is de planeetwielwasinrichting met 3 borstels uitgerust.

In de hoogte verstelbare wielwasinrichting

De wielwasinrichtingen kunnen bijkomend met een hoogteverstelling worden uitgerust.

Wielkastreiniging

Waterstralen uit 2 bijkomende sproeiers per wielwasinrichting reinigen de wielkasten en drempels van het voertuig.

Bodemwasinrichting

Met de bodemwasinrichting kan de voertuigonderkant worden gewassen. Hiervoor wordt water met hoge druk via twee zwenkbare sproeierbuizen op de volledige onderkant gespoten.

Voorspuiten (insecten losmaken)

Met de voorspuitsproeiers wordt schuim op de voorste helft van het voertuig aangebracht. Het schuim wordt uit water, voorspuitmiddel en perslucht gemaakt.

Intensief basic

Uit stationaire sproeiers wordt chemisch voorreinigingsmiddel op het voertuig aangebracht.

Het schuim wordt uit water, voorspuitmiddel en perslucht ge- maakt.

Velgschuim

Met 2 stationaire schuimsproeiers wordt een met perslucht opgeschuimd waterreinigingsmiddelmengsel op de velgen gespoten.

Hogedrukwassen

Met het hogedrukwassen wordt het grove vuil van het voertuigoppervlak verwijderd. Door het minimaliseren van het gevaar voor krassporen door zandkorrels of dergelijke draagt de HD-reiniging in belangrijke mate bij tot de lakbesparende reiniging.

Er staan verschillende uitvoeringen ter beschikking:

• Werkdruk 16 bar (1,6 MPa)
• Werkdruk 60 bar (6 MPa)
- Werkdruk 70 bar (7 MPa), hogedrukpomp onboard (in het portaal)

Schuimwax

Uit de sproeiers voor de drooghulp wordt vóór het droogproces schuimwax op het voertuig aangebracht.

Koude was

Uit de koudewassproeiers wordt water gemengd met was op het voertuig gespoten. Er kunnen 2 verschillende soorten koude was (was 1 en was 2) worden gekozen.

Verwarming voor reinigingsmiddel

De voor verwarming voor reinigingsmiddel bevindt zich in de reinigingsmiddeltoevoer in zuil 2.

Vorstbeveiligingsinstallatie

De wasinstallatie kan met een vorstbeveiligingsinstallatie worden uitgerust:

Bij vorstgevaar wordt het water automatisch uit het leidingsysteem geblazen.

De uitblaasbewerking wordt door een thermostaat gestuurd.

Installatie met omgekeerde osmose

Via de sproeiers voor de drooghulp wordt gedemineraliseerd water (uit een bij de klant voorhanden of optionele installatie met omgekeerde osmose) of schoon water met toegevoegde drooghulp op het voertuig aangebracht.

Schuimpolijsten

Met 2 stationaire schuimsproeiers wordt een met perslucht geschuimd mengsel uit water en reinigingsmiddel op het voertuig gespoten. Vervolgens vindt een polijstfase met de wasborstels plaats.

Veiligheidsschakelaars

Veiligheidsschakelaars zijn nodig als de vereiste veiligheidsafstanden tussen de wasinstallatie en vast geïnstalleerde inbouweenheden (bijv. wanden, zuilen, wastafels) niet in acht kunnen worden genomen. Veiligheidsschakelaars verhinderen het inklemmen van personen tussen installatie en wand.

Raakt een veiligheidsschakelaar een hindernis, dan wordt de wasinstallatie onmiddellijk gestopt.

Instructie

Controleer de oorzaak als de installatie door een veiligheidsschakelaar gestopt werd en laat deze door geautoriseerd personeel terugzetten.

Spatbescherming

Door de spatbescherming worden aan de wasplaats aangrenzende vlakken tegen wegspattend vuil en spatwater uit de roterende zijborstels beschermd.

De spatbescherming is aan de buitenoppervlakken van de onderstellen en de zuilen bevestigd.

Wielsporen

De wielsporen hebben als taak om een centrale positionering van het voertuig te garanderen. Ze verhinderen het neerzetten van het voertuig te ver buiten het midden.

Afstandsreset

Met de reset-functie kan het wasportaal met een commando op afstand via een interface in de uitgangspositie worden gebracht. De functie kan worden geactiveerd via een afzonderlijke parameter in de installatiebesturing.

• In het algemeen mag deze functie alleen worden geactiveerd in landen of op plaatsen waar deze functie toegestaan is.
• Ter plaatse moet videobewaking worden geïnstalleerd die het gehele bereik van de washal of het gehele traject van de installatie bestrijkt, en verder moeten de voorschriften worden toegepast die van kracht zijn in het land/de gemeente waar de installatie wordt geïnstalleerd.
• De persoon die de reset op afstand uitvoert, moet zich er eerst via de videobewaking van vergewissen dat er zich geen personen in het traject van de installatie bevinden. Indien de opdracht vervolgens door een persoon wordt aangevraagd, moet deze persoon melden dat de installatie en het traject volledig vrij zijn door een veiligheidsinstructie (bv. pop-upvenster) te bevestigen.
• De persoon die de installatie in zijn systeem integreert, bijvoorbeeld via internet, is verantwoordelijk voor de noodzakelijke beveiliging of cyberveiligheid en er moet een risicobeoordeling van de installatie worden uitgevoerd.

Poortbesturing

De voorhanden poortbesturing wordt door de personenautoportaalbesturing met voor het wasproces juiste signalen aangestuurd.

Er wordt een onderscheid gemaakt tussen zomerpoortbesturing en winterpoortbesturing.

Zomerpoortbesturing

• Vóór het begin van de wasbeurt zijn de poorten open.
• Het voertuig kan inrijden.
• Bij het begin van de wasbeurt worden de poorten gesloten.
• Na het einde van de wasbeurt worden de poorten geopend en blijven deze open.

Winterpoortbesturing

• Voor het begin van de wasbeurt is de inrijpoort gesloten en moet deze voor het inrijden van het voertuig worden geopend. Dit gebeurt bijvoorbeeld door het inschuiven van een waskaart in de waskaartlezer.
• Bij het begin van de wasbeurt (bijv. toets "start" aan de waskaartlezer indrukken) wordt de inrijpoort gesloten.
• Na het einde van de wasbeurt wordt de uitrijpoort geopend en na het uitrijden van het voertuig opnieuw gesloten.

Bedieningselementen

Noodstop

Bij gevaar voor personen, voorwerpen en dieren moet de installatie door het indrukken van de "NOODSTOP"-toets onmiddellijk worden uitgeschakeld.

"NOODSTOP"-toetsen bevinden zich:

• aan de waskaart-/codelezer.
• aan het bedieningspaneel.
- optioneel aan de ingang van de washal als het bedieningspaneel of de waskaart-/codelezer zich niet daar bevinden.

Hoofdschakelaar

De hoofdschakelaar bevindt zich aan de voedingsverdeler.

Voor het inschakelen van de installatie de hoofdschakelaar op "1" zetten.

ABS telsystemen

Aan de sleutelschakelaar aan de voedingsverdeler, zie Voedingsverdeler, kan worden gekozen vanuit welke bedieningspunten wasprogramma's kunnen worden gestart.

• Stand 0: Geen programmastart mogelijk
• Stand 1: Programmastart aan de waskaart-/codelezer mogelijk
• Stand 2: Programmastart aan de waskaart-/codelezer en aan het bedieningspaneel mogelijk

Waskaart-/codelezer

Het wasprogramma kan afhankelijk van de uitvoering van de waskaart-/codelezer als volgt worden gekozen:

• Invoer aan een toetsenbord.
- Het op de waskaart aangegeven programma.
• Invoer van een codenummer.

Instructie

Meer aanwijzingen vindt u in de afzonderlijke gebruiksaanwijzing van de waskaart-/codelezer.

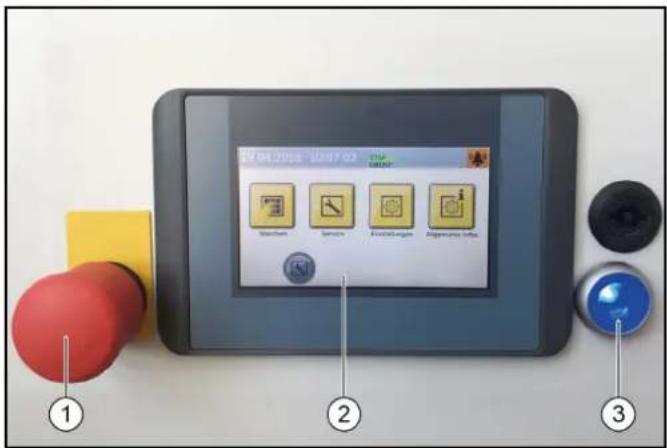

Bedieningspaneel

1 2 3

①Noodstopknop

②Display

③Toets stuurspanning/basisstand

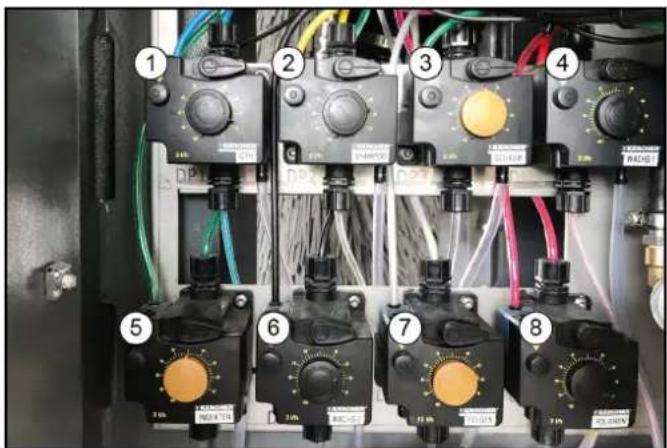

Doseerpompen

De reinigings- en onderhoudsmiddelen worden gedoseerd via doseerpompen die zich in de zuil 2 bevinden.

De indeling van de doseerpompen dient als voorbeeld. Als standaard zijn de doseerpompen 1-4 altijd zoals afgebeeld ingedeeld. Voor de doseerpompen 5-8 kan uit 7 verschillende reinigings- en onderhoudsmiddelen worden gekozen.

①Doseerpomp
②Doseerpomp shampoo
③Doseerpomp schuim
④Doseerpomp was 1
⑤Doseerpomp voorreiniging (insecten)
⑥Doseerpomp was 2

⑦Doseerpomp velgreiniger (velgschuim)

⑧Doseerpomp polijsten

Met de doseerpompen worden aan het waswater reinigings- en onderhoudsmiddelen overeenkomstig het wasprogramma en de uitrusting van de installatie toegevoegd.

Instructie

De doseerhoeveelheden worden door de monteur bij de eerste inbedrijfstelling van de installatie optimaal ingesteld. In de regel zijn er geen wijzigingen van de instellingen vereist.

Markering van de doseerpompen

Instructie

De positionering van de doseerpompen is installatiespecifiek.

Doseerpomp Reinigings- en onderhoudsmiddel
	Drooghulp
	Shampoo
	Actief schuim
	Was 1
	Polijsten 1
	Velgenreiniging
	Was 2
	Bandenglans
	Insectenvoorreiniging

Doseerpomp Reinigings- en onderhoudsmiddel
	Polijsten 2
	Intensief Basic

Doseerhoeveelheid instellen

①Ontluchtingsknop
②Ontluchtingshendel
③Instelknop doseerhoeveelheid

LET OP

Beschadiging van de doseerpomp door droogloop

Stel de doseerhoeveelheid alleen bij een lopende doseerpomp in.

1. De instelknop doseerhoeveelheid eruit trekken.
2. De ontluchtingsknop afwisselend indrukken en loslaten en on- dertussen de instelknop op de gewenste waarde draaien.
3. De ontluchtingsknop loslaten.
4. De instelknop doseerhoeveelheid indrukken.

Doseerpomp ontluchten

De luchtdruktoevoer van de installatie moet in gebruik zijn.

1 2 3 FOUCHER 3 l/h

①Ontluchtingsknop
②Ontluchtingshendel
③Instelknop doseerhoeveelheid

1. De ontluchtingshendel linksom tot aan de aanslag draaien.
2. De doseerhoeveelheid op 100% instellen.

3. De ontluchtingsknop zo vaak indrukken tot het reinigingsmiddel zonder bellen uit de ontluchtingsleiding aan de onderkant van de doseerpomp naar buiten komt.

4. De doseerhoeveelheid op de gewenste waarde terugzetten, zie Doseerhoeveelheid instellen.

5. De ontluchtingshendel rechtsom tot aan de aanslag draaien.

Displaybeschrijving

Startdisplay

31.01.2019 10:22:40

Wassen

Service

Instellingen

Algemene info

Instructie

De taal wordt bij de eerste inbedrijfstelling ingesteld en kan via het menu instellingen/algemeen worden gewijzigd.

Via het display kunnen bijvoorbeeld instellingen aan de installatie worden uitgevoerd, weergaves op het display zelf worden ingesteld, informatie over de installatie worden weergegeven.

Statusbalk

① ② 07.06.2018 10:04:08

③ ④ ⑤ ⑥

①Datum
②Tijd
③Actueel aangemelde gebruiker
④Onderhoudstermijn is verstreken
⑤Actueel seizoen (indien vrijgeschakeld)
⑥Actuele installatiestatus

Symboolbeschrijving

Afhankelijk van in welk menu men zich bevindt of welke status de installatie heeft, worden op het display volgende symbolen weergegeven

Installatie bedrijfsgereed

Met de toets home kan vanuit een submenu een niveau teruggegaan worden.

Toegangsbevoegdheid gebruiker aangemeld

Toegangsbevoegdheid reinigingsmiddel leverancier aangemeld

Toegangsbevoegdheid exploitant aangemeld

Toegangsbevoegdheid service aangemeld

Seizoensgebonden wasprogramma's lente ingesteld

Seizoesgebonden wasprogramma's zomer ingesteld

Seizoesgebonden wasprogramma's herfst ingesteld

Seizoengebonden wasprogramma's winter ingesteld

Wassen

In het menu wassen kunnen programma's en extra programma's gekozen en gestart worden.

Het lopende programma kan onderbroken worden en de voortgangsindicatie kan in procent worden weergegeven.

31.01.2019 17:26:24

1| Programm 1

4| Programm 4

2| Programm 2

5| Programm 5

3| Programm 3

6|Programm 6

Pagina 1/2

Wasprogramma starten, zie Programma aan het display starten..

Service

In het servicemenu kunnen handfuncties worden uitgevoerd en de handmatige vorstbescherming worden gestart.

31.01.2019 12:24:44

Handmatige modus

Diagnose

Service

Het menu service bevat volgende submenu's:

• Handmatig bedrijf (handfuncties portaal, vorstbescherming handmatig starten, handfuncties watersysteem)
• Diagnose (alleen exploitant en servicepersoneel) Zelftestfuncties van de installatie worden opgeroepen

Instellingen

Het menu instellingen bevat het gebruikersbeheer en er kunnen instellingen voor de installatie worden uitgevoerd.

31.01.2019 12:01:39

Gebruiker beheer

Wasprogramma instellingen

Installaties

Algemeen

Instellingen

Het menu instellingen bevat volgende submenu's:

• Gebruikersbeheer
• Wasprogramma-instellingen (portaalsnelheid voor voorreiniging, borstels, onderhoud en droging, seizoensgebonden instelling)
• Installaties (reinigingsmiddel, watervoorziening, poortbedrijf, indicatie klanttekst-prio)
• Algemeen (datum, tijd en openingstijden instellen, taal selecteren, systeeminformatie weergeven)

Algemene info

Via het menu kunnen analyses over de installatie en het actuele vulpeil van de reinigingsmiddelen worden weergegeven.

31.01.2019 17:19:30

Wasbeurtteller

Bedrijfsuren

Onderhoud diagnose

Vulniveau reinigingsmiddel

Algemene info

Het menu algemene info bevat volgende submenu's:

• Wasteller (alleen exploitant) - indicaties van de uitgevoerde en afgebroken wasbeurten
• Bedrijfsuren
• Onderhoud diagnose - interval van het volgende onderhoud, systeeminformatie, foutgeheugen, gebeurtenisgeheugen
• Vulpeil reinigingsmiddelen - procentueel vulpeil van de reinigingsmiddelen (optie)

Meldingen op het display

Bij het gebruik van de installatie kunnen volgende pushmeldingen op het display worden weergegeven.

Kritieke fout

Kritieke fout

ZB2 Eindsch. niet logisch

Eindpositie binnen-buiten gelijktijdig, eindschakelaar controleren, service Informeren

F0212 31.01.2019 14:35:29

Melding 2/2

⚠ GEVAAR

Gevaar door kritieke fouten

Schakel de installatie uit en informeer de service.

Kritieke fouten mogen alleen door personen worden verholpen die over de servicewerkzaamheden van de installatie zijn geschoold. Is er sprake van meerdere fouten, dan worden deze doorlopend weergegeven.

Met de pijltoetsen kan tussen de indicaties worden gewisseld.

Storing

Storing

DK fotocel midden

Fotocel droger midden controleren, reinigen

Storingen zijn fouten die tijdens het wasprogramma optreden. Het wasprogramma wordt onderbroken en kan na het verhelpen van de storing worden voortgezet.

Is er sprake van meerdere storingen, dan worden deze doorlo- pend weergegeven.

Met de pijltoetsen kan tussen de indicaties worden gewisseld. Een uitvoerige beschrijving voor het verhelpen van storingen bevindt zich in hoofdstuk Hulp bij storingen.

Gebeurtenis

Gebeurtenis

Positie wielwasinstallatie 2

Geen basispos.

Luchtdruk, mech. contr.

Basispos. (blauwe toets)

E5017 31.01.2019 14:24:48

Melding 2/2

Een gebeurtenis is een fout die optreedt als er geen wasprogramma actief is.

Is er sprake van meerdere gebeurtenissen, dan worden deze doorlopend weergegeven.

Met de pijltoetsen kan tussen de indicaties worden gewisseld. Een uitvoerige beschrijving voor het verhelpen van storingen bevindt zich in hoofdstuk Hulp bij storingen.

Installatie niet in basispositie

31.01.2019 17:10:52

Installatie is niet in basispositie! Druk op de knop om de installatie naar de basispositie te brengen

Deze melding verschijnt als een aggregaat zich niet in de basis-positie bevindt.

Instructie

Druk op de knop (> 2 seconden) of druk op de blauwe toets (> 2 seconden) om de installatie in de basispositie te brengen.

Onderhoud vereist

31.01.2019 13:43:36

Onderhoud vereist, maak een onderhouds- afpraak

De melding verschijnt als een onderhoudstermijn verstreken is.

Instructie

Leg een onderhoudstermijn met de service vast.

Inbedrijfstelling

1. Afsluitventielen voor water en perslucht openen.
2. Hoofdschakelaar aan de voedingsverdeler op "1" zetten.
3. Blauwe toets stuurspanning/basisstand aan het bedieningspaneel indrukken.

De installatie is bedrijfsklaar. Het te wassen voertuig kan in de installatie rijden.

Werking

⚠ GEVAAR

Gevaar door bewegende delen van de installatie.

Schakel bij gevaar voor personen, voorwerpen en dieren de installatie onmiddellijk uit door de noodstopknop in te drukken.

LET OP

Beschadigingsgevaar van de voertuigen door niet verwijderd reinigingsmiddel

Treedt na het aanbrengen van het reinigingsmiddel een storing aan de wasinstallatie op, dan moet u het reinigingsmiddel na het uitschakelen van de installatie door grondig afspuiten met water onmiddellijk verwijderen om mogelijke lakschade door te lange inwerkingsduur te verhinderen.

Instructie

Bij zelfbedieningsinstallaties moet altijd een deskundige, met de installatie vertrouwde persoon bereikbaar zijn die ter vermijding van eventuele gevaren nodige maatregelen kan uitvoeren of laten uitvoeren.

Inschakelen na noodstop

Instructie

Verhelp voor het herinschakelen de oorzaak voor het bedienen van de noodstopknop.

Personen of dieren mogen zich niet in het werkbereik bevinden. Voertuigen moeten uit de installatie worden gereden.

19:04.2018 18:07:02 1 ① ②

①Noodstopknop
②Toets stuurspanning/basisstand

1. Noodstopknop door trekken ontgrendelen.

2. Blauwe toets stuurspanning/basisstand aan het bedieningspaneel indrukken.

In de basispositie brandt het bovenste groene signaallampje "vooruit" van de positioneringslamp. De installatie is opnieuw bedrijfsklaar, het te wassen voertuig kan in de installatie rijden.

Gebruiker aan het display aanmelden

1. In het hoofdmenu instellingen/gebruikersbeheer selecteren.

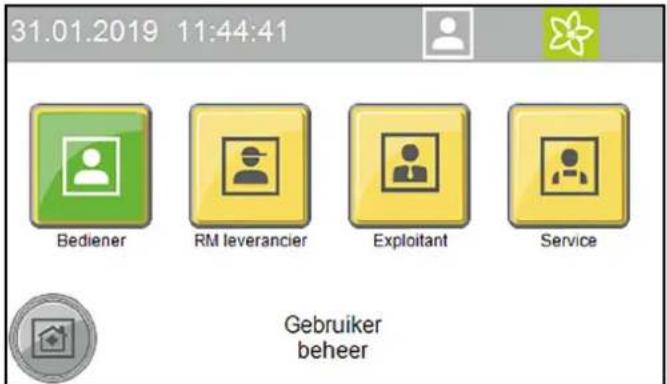

De mogelijke gebruikers worden weergegeven.

31.01.2019 11:44:41 Bediener RM leverancier Exploitant Service Gebruiker beheer

1. Gebruiker selecteren.

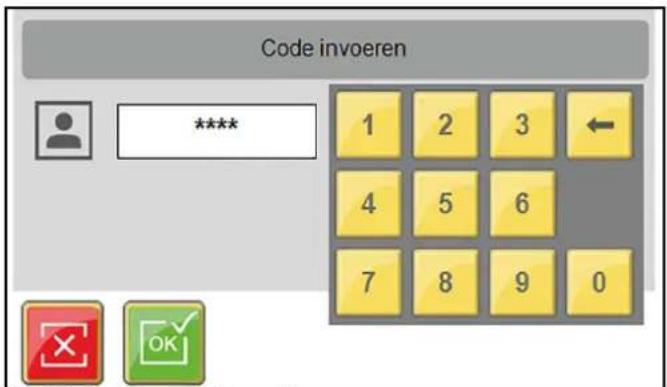

Het venster voor het invoeren van de code wordt geopend.

Code invoeren **** 1 2 3 ← 4 5 6 7 8 9 0

1. Code invoeren en bevestigen.

Het symbool van de aangemelde gebruiker wordt in de bovenste regel weergegeven.

Instructie

Het gebruikersniveau wordt na 30 minuten niet-gebruik automatisch naar het gebruikersniveau teruggezet.

Voertuig voorbereiden

LET OP

Beschadiging van de installatie en van het voertuig

Zorg ervoor dat vóór het starten van de installatie volgende maatregelen worden getroffen om schade aan het voertuig te vermijden.

1. Ramen, deuren en dakluiken sluiten.
2. De antennes inschuiven, in richting achterzijde inklappen of verwijderen.
3. Grote of wijd openstaande spiegels inklappen.

4. Het voertuig op lossen voertuigdelen onderzoeken en deze demonteren, bijv.:

5. Sierstrips

6. Spoiler
7. Bumpers
8. Deurgrepen
9. Uitlaatpijpen
   ● Winddeflectoren
10. Zeildoekkabels
11. Afdichtrubbers
    ● Van buiten aangebrachte zonneschermen
12. Bagagedrager

Voertuig in installatie rijden

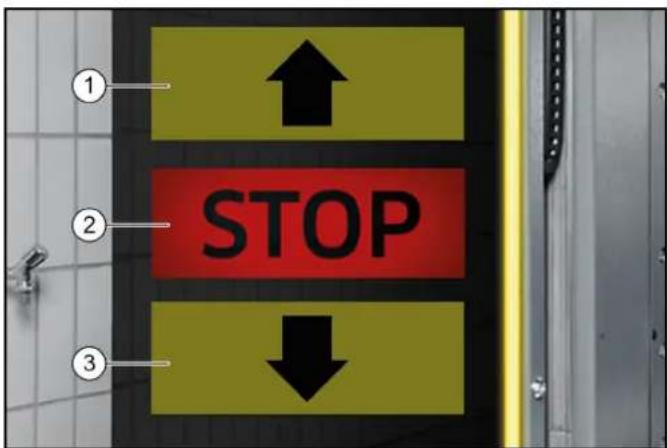

De positioneringslamp ondersteunt de wasklant bij de correcte positionering van het voertuig.

①Vooruitrijden
②Stoppen, positie in orde
③Achteruitrijden

1. Voertuig recht en in het midden tussen de looprails plaatsen.

Na de positionering

1. De motor afzetten.
2. Een versnelling kiezen.
3. Bij automatische transmissie stand "P" kiezen.
4. De handrem aantrekken.
5. Controleren of alle aanwijzingen uit Voertuig voorbereiden zijn omgezet.
6. Het voertuig verlaten (alle personen).
7. Het wasprogramma afhankelijk van het starttype starten.

Programma starten.

Aan de waskaart-/codelezer

Instructie

Het gebruik met een waskaart-/codelezer is in de afzonderlijke gebruiksaanwijzing voor de waskaart-/codelezer beschreven.

Programma aan het display starten.

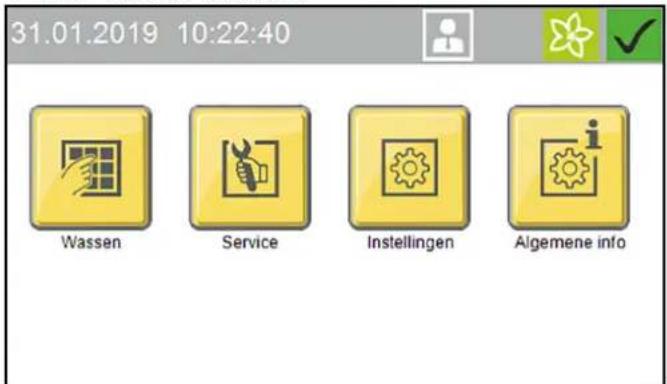

1. Toets "Wassen" indrukken.

31.01.2019 10:22:40 Wassen Service Instellingen Algemene info

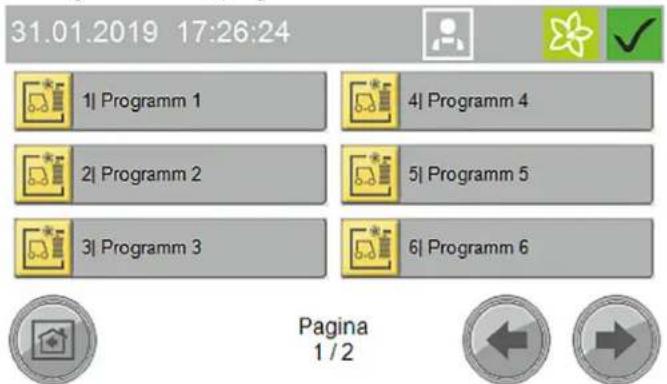

1. Het gewenste wasprogramma selecteren.

31.01.2019 17:26:24 1| Programm 1 2| Programm 2 3| Programm 3 4| Programm 4 5| Programm 5 6| Programm 6 Pagina 1 / 2

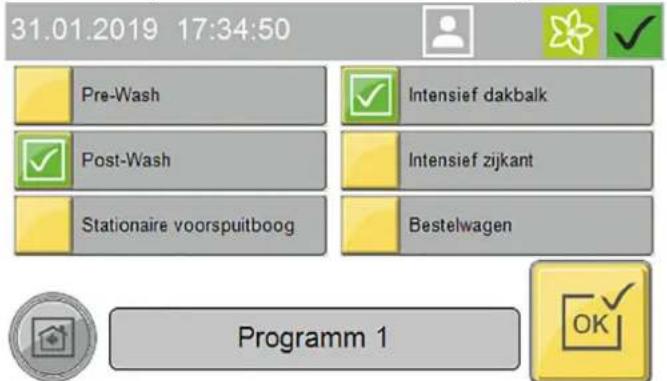

1. Gewenste opties selecteren en met OK bevestigen.

31.01.2019 17:34:50 Pre-Wash Post-Wash Stationaire voorsputboog Intensief dakbalk Intensief zijkant Bestelwagen Programm 1

1. Wasprogramma starten.

Wassen starten

Druk op START

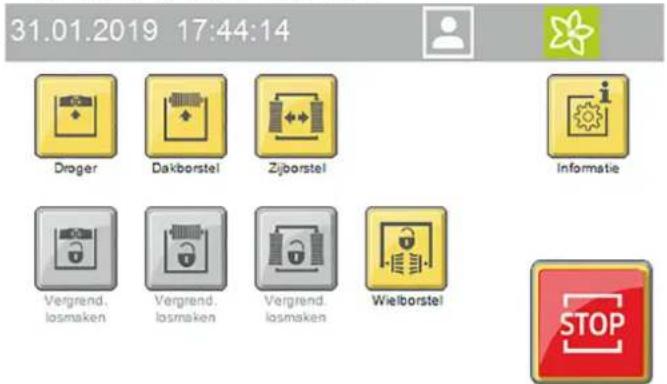

1. In het lopende wasprogramma kunnen volgende gsm-functies op het display worden uitgevoerd:

31.01.2019 17:44:14 Droger Dakborstel Zjborstel Informatie Vergrend. lasmaken Vergrend. lasmaken Vergrend. lasmaken Wielborstel STOP

a Droger vergrendelen/omhoog bewegen

b Dakborstel vergrendelen/omhoog bewegen

c Zijborstel vergrendelen/naar buiten bewegen

d Wielborstels stoppen

Toets "Informatie" indrukken om de voortgangsindicatie van het programma weer te geven.

Lopend programma onderbreken

1. Toets "Stop" indrukken.

Het programma wordt geannuleerd.

1. Toets "Start" indrukken om het programma opnieuw voort te zetten.

Programma-einde

Na het programma-einde wordt aan de positioneringslamp weergegeven of het voertuig vooruit of achteruit uit de installatie moet worden gereden.

1. Het voertuig uit de installatie rijden.

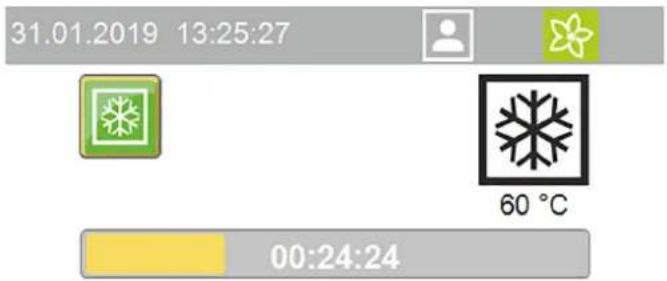

Handmatige modus

Handmatige functies kunnen voor volgende bouwgroepen worden uitgevoerd:

• Portaal - verplaatsen
• Dakborstel - omhoog en omlaag brengen, in- en uitschakelen
• Zijborstel - naar binnen en buiten brengen, in- en uitschakelen
• Droger - omhoog en omlaag brengen, in- en uitschakelen

• Wielborstel - vooruit en terug brengen, in- en uitschakelen

• In het hoofdmenu service/handmatig bedrijf/handportaal selecteren.

Het menu van de uitvoerbare handfuncties wordt geopend.

31.01.2019 10:55:13

Portaal

Dakborstel

Zijborstel

1. Bouwgroep selecteren.

Selecteerbare handfuncties worden in het geel weergegeven.

1. Handfunctie starten.

Vooraleer een andere bouwgroep kan worden geselecteerd, moet de gekozen bouwgroep worden gedeselecteerd.

Reinigings- en onderhoudsmiddel bijvullen

⚠ WAARSCHUWING

Gevaar door chemicaliën

Neem de veiligheidsgegevensbladen van de reinigings- en onderhoudsmiddelen in acht.

Instructie

Op het display de knoppen "Algemene informatie" en "Vulpeil reinigingsmiddel" indrukken om het vulpeil weer te geven, zie Algemene info.

De indicatie van het vulpeil is optioneel.

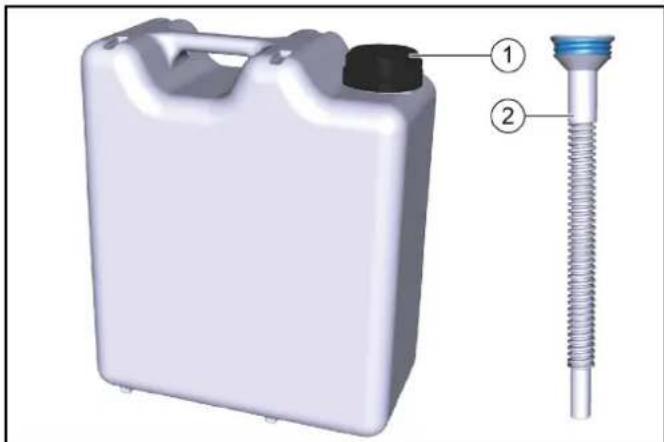

①10 liter bijvulbussen
②Uitloopbuis

1. Uitloopbuis op de bijvulbus schroeven.
2. Betreffend reinigings- of onderhoudsmiddelreservoir openen.
3. Reservoir vullen en opnieuw sluiten.

Buitenwerkingstelling

Kortstondige buitenbedrijfstelling

1. Een lopend wasprogramma beëindigen.
2. De hoofdschakelaar op "1" laten zodat de optionele vorstbeschermingsinrichting geactiveerd kan blijven.

1. Een lopend wasprogramma beëindigen.
2. Alle watervoerende leidingen ontwateren als voor de tijd van de stillegging vorst te verwachten is.
3. De hoofdschakelaar op "0" zetten.
4. De waterleiding sluiten.
5. De persluchtleiding sluiten.
6. De reinigings- en onderhoudsmiddelen verwijderen.

Buitenbedrijfstelling door automatische vorstbeschermingsinrichting (optie)

LET OP

Beschadiging van de installatie door niet ingeschakelde vorstbeschermingsinrichting

Let er bij vorstgevaar op dat de hoofdschakelaar ingeschakeld is en dat er geen noodstopknop is ingedrukt.

Wordt de minimumtemperatuur onderschreden, dan worden automatisch volgende stappen uitgevoerd:

1. Het lopende wasprogramma wordt voltooid.
2. Na het einde van het wasprogramma worden de slangen en de sproeierbuizen van het portaal met perslucht uitgeblazen.
3. Het starten van bijkomende wasprogramma's wordt geblokkeerd.

Instructie

Na het einde van het vorstgevaar is de installatie automatisch opnieuw bedrijfsklaar

Beschadiging van de installatie door temperaturen onder het vriespunt

Voer de vorstbescherming aan de installatie uit.

Instructie

Bij installaties met automatische vorstbescherming start de vorstbescherming zodra de vooringestelde temperatuur is bereikt.

31.01.2019 12:35:21

Hand portaal

Hand antivries

Hand water

Handmatige modus

1. In het hoofdmenu service/handmatig bedrijf selecteren.
2. Toets "hand vorstbescherming" indrukken om de vorstbescherming te starten.

De vorstbescherming wordt gestart en de resterende tijd op het display weergegeven.

31.01.2019 13:25:27 60 °C 00:24:24

Hand antivries

Onderhoud

Onderhoudsaanwijzingen

Basis voor een veilige installatie is regelmatig onderhoud volgens het onderhoudsschema.

⚠ WAARSCHUWING

Gevaar voor letsel door machinebewegingen

Schakel de installatie vóór onderhouds- en instandhoudingswerkzaamheden uit.

Beveilig de hoofdschakelaar tegen het herinschakelen, bijv. met een hangslot.

⚠ WAARSCHUWING

Verwondingsgevaar door persluchttanks en -leidingen die na het uitschakelen van de installatie onder druk staan.

Bouw vóór alle werkzaamheden aan de installatie de druk af. Controleer de drukloosheid aan de manometer van de onderhoudseenheid.

⚠ WAARSCHUWING

Verwondingsgevaar door hogedruksysteem dat na het uitschakelen van de installatie onder druk staat.

Schakel vóór alle werkzaamheden aan de installatie het hoge- druksysteem drukloos.

ΔGEVAAR

Verwondingsgevaar door ontsnappende perslucht, hoge- drukwater aan de sproeierkop alsook wegvliegende vuil- deeltjes of dergelijke in het bereik van de roterende borstels!

Loskomende vuildeeltjes of voorwerpen kunnen personen of dieren verwonden.

Perslucht of hogedrukwater kan zelfs bij een uitgeschakelde installatie nog onder druk staan.

Houd de halbodem vrij van los rondslingerende voorwerpen.

Bedien de persluchtinstallatie resp. het hogedruksysteem voorzichtig.

Draag bij werkzaamheden een veiligheidsbril.

Doelgroepen voor het onderhoud

Wie mag inspectie-, onderhouds- en instandhoudingswerkzaamheden uitvoeren?

Eigenaar / formele gebruiker

Werkzaamheden met de aanwijzing "Exploitant" mogen alleen door geïnstrueerde personen worden uitgevoerd die de installatie kunnen bedienen en onderhouden.

Klantenservice

Werkzaamheden met de aanwijzing "Klantenservice" mogen alleen worden uitgevoerd door servicemonteurs van Kärcher of door monteurs die door Kärcher hiervoor zijn geautoriseerd.

Onderhoudscontract

Om een betrouwbaar gebruik van de installatie te garanderen, raden we u aan om een onderhoudscontract af te sluiten. Neem contact op uw verantwoordelijke KÄRCHER-klantenservice.

Voorbereidingen

Uw eigen veiligheid en de veiligheid van anderen vereist dat de installatie bij onderhouds- en instandhoudingswerkzaamheden is uitgeschakeld. Omdat niet alle te onderhouden installatieonder-

delen vrij toegankelijk zijn, moeten bepaalde installatieonderdelen tijdens de onderhouds- en instandhoudingswerkzaamheden worden bewogen. Hiervoor is de modus "handmatig bedrijf" bestemd.

Het handmatige bedrijf wordt aan het display uitgevoerd.

GEVAAR

Gevaar voor letsel

Neem de volgorde van de volgende werkstappen absoluut in acht.

LET OP

Beschadigingsgevaar door handmatig bedrijf

Gebruik het handmatige bedrijf niet om voertuigen te wassen.

1. Voertuig uit de installatie rijden
2. Zorg ervoor dat zich geen personen of dieren in de installatie bevinden.
3. Installatie inschakelen.
4. Handmatig bedrijf aan het display selecteren.
5. Installatiedelen bewegen.
6. Installatie uitschakelen en tegen het herinschakelen beveiligen.
7. Onderhouds- en instandhoudingswerkzaamheden uitvoeren.

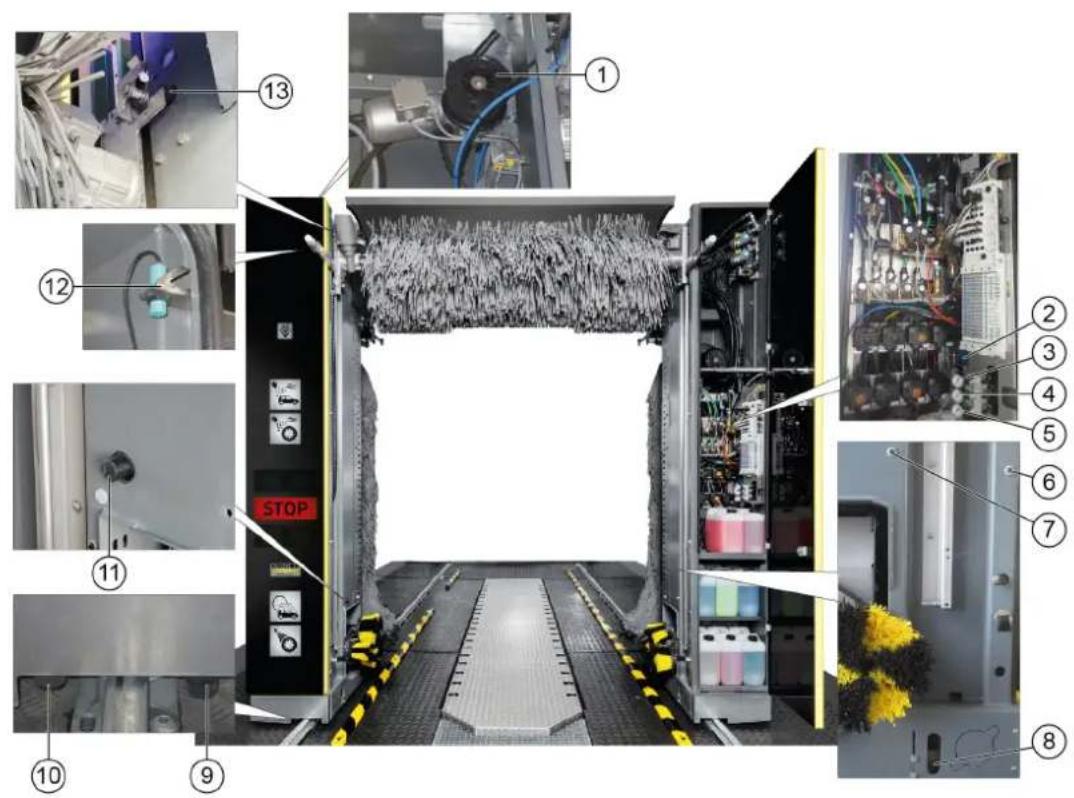

①Aandrijfriem en riemschijf dakborstel

②Onderhoudseenheid

③Drukregelaar zijborstels kantelen

④Drukregelaar zijborstels vastzetten

⑤Drukregelaar wielwas

⑥Fotocel voertuigpositie 1

⑦Fotocel voertuigpositie 2

⑧Fotocel wielherkenning

⑨Eindschakelaar portaal rijden begin

⑩Eindschakelaar portaal rijden einde

⑪Eindschakelaar dakborstel onder

⑫Eindschakelaar deurschakelaar zuil 1

⑬Eindschakelaar dakborstel boven

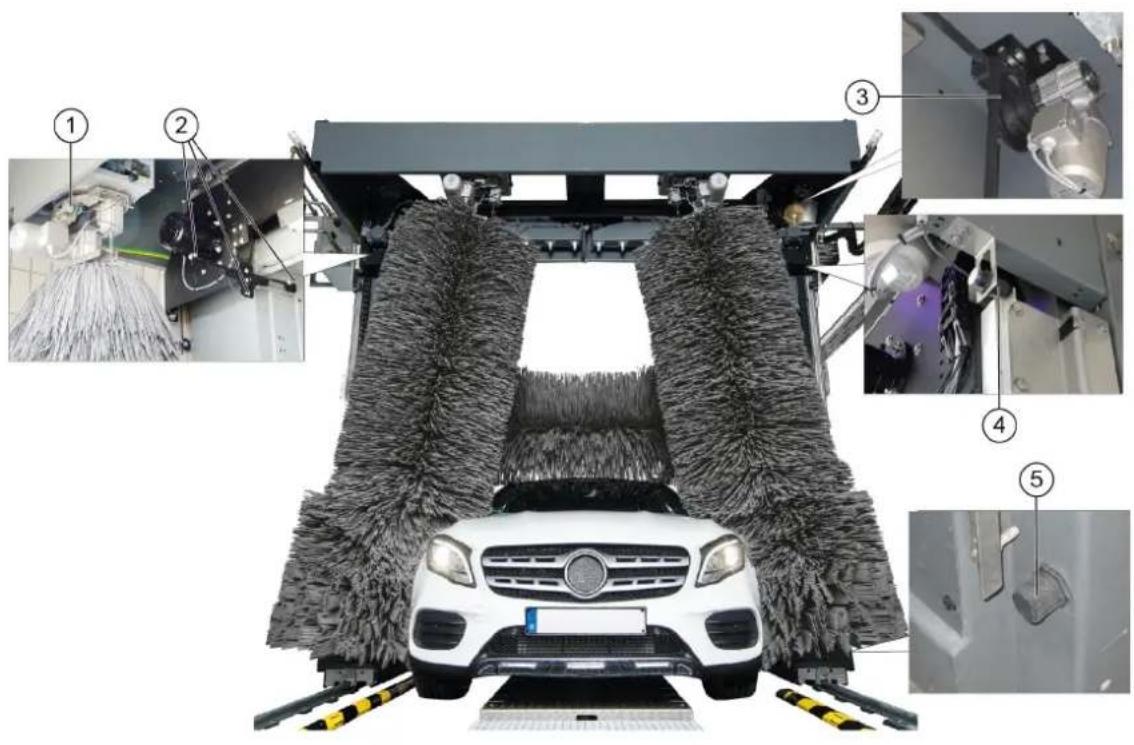

Onderhoudsoverzicht portaal achter

①Overbelastingsschakelaar afbuiging zijborstel
②Fotocellen dakdroger
③Aandrijfriem en riemschijf dakdroger

④Eindschakelaar dakdroger boven
⑤Eindschakelaar dakdroger onder

Onderhoudsoverzicht hal

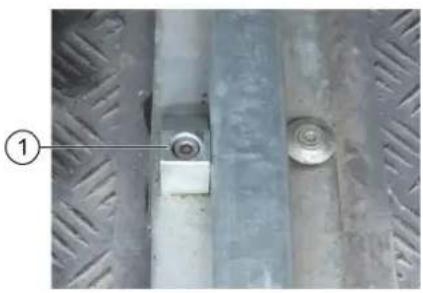

①Mechanische eindaanslag eindstand portaal uitrit
②Mechanische eindaanslag eindstand portaal inrit
③Vuilvanger schoon water
④Vuilvanger industriewater
⑤Fotocellen hal in- en uitrit

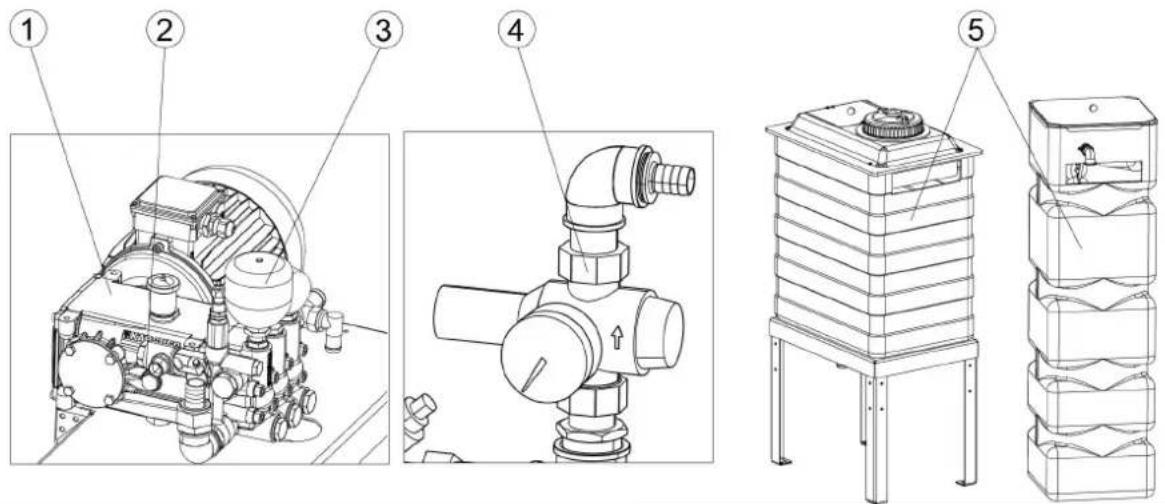

Onderhoudsoverzicht machineruimte

Onderhoudsschema dagelijks

Bouwgroep Handeling Uitvoering	Doelgroep
NoodstoptoetsVeiligheidsschakelaars	Controleren Wasprogramma	starten, noodstoptoets of veilig-heidsschakelaar indrukken, installatie moet stoppen, vervolgens de installatie opnieuw inschakelen, zie hoofdstuk Inschakelen na noodstop.	Eigenaar / for-mele gebru-ker
Borden met bedieningsvoorschrif-ten en reglementair gebruik	Aanwijzingen voor SB-klan-ten controleren (alleen bij SB-installaties)	Borden op volledigheid en leesbaarheid controleren.Beschadigde borden vervangen.	Eigenaar / for-mele gebru-ker
Reinigings- en onderhoudsmiddel-reservoir	Vulniveau controleren Vullen,	indien nodig vervangen. Eigenaar / for-	mele gebru-ker
Hogedrukslangen van de hoge-drukpomp naar de wasinstallatie	Controleren Slangen op besch	hadiging onderzoeken. Defectenslangen onmiddellijk vervangen. Gevaar voor onge-vallen.	Eigenaar / for-mele gebru-ker
Sproeiers/zeven	Op verstopping controleren	Visuele controle (sproeibeeld beoordelen), indien no-dig reinigen.	Eigenaar / for-mele gebru-ker
	Verstopping verhelpen Attentie, sproeiers niet verwisselen.Sproeiers apart losschroeven zodat ze niet met el-kaar worden verwisseld.Met perslucht reinigen of in een reinigingsmiddelop-lossing leggen en vervolgens met een borstel of eennaald reinigen. Sproeiers weer vastschroeven.	Eigenaar / for-mele gebru-ker
Fotocellen Op verontreiniging contro-le-ren en indien nodig reinigen		Bij lichte verontreiniging de fotocellen met een voch-tige doek zonder reinigingsmiddel afvegen. Daarbijlichtjes druk uitoefenen. Bij ernstige verontreinigingeen mild reinigingsmiddel op de doek spuiten.	Eigenaar / for-mele gebru-ker
Eindschakelaar Visuele controle Op	mechanische beschadiging en vastheid controle-ren.	Eigenaar / for-mele gebru-ker
Zijborstels, dakborstel, wielbor-stels	Op vreemde voorwerpencontroleren	Visuele controle, voorhanden vreemde voorwerpenverwijderen, vervuilde borstels met hogedrukreinigerreinigen.	Eigenaar / for-mele gebru-ker
Spoel- en spuitcircuits	Watertoevoer controleren	Tijdens het wassen controleren of er voldoende wa-ter voor het wassen van het voertuig voorhanden is.Te weinig of geen water kan schade aan het te was-sen voertuig veroorzaken.	Eigenaar / for-mele gebru-ker
Positioneringslamp	Functiecontrole	Fotocellen "positie 1" en "positie 2" onderbreken, po-sitie van de fotocellen zie hoofdstuk Onderhouds-overzicht voor.De positioneringslamp moet de overeenkomstigesignalen weergeven.	Eigenaar / for-mele gebru-ker

Onderhoudsschema wekelijks of na 500 wasbeurten

Bouwgroep Handeling Remedie	Doelgroep
DakborstelwalsenZijborstelwalsen	Visuele controle Rondloop van de borstelas controleren.Borstels op vastheid controleren.Borstels op slijtage controleren.Minimale borstellengte = nieuwe toestand min 50 mmBorstels evt. vervangen.		Eigenaar / for-mele gebru-ker
Slangen en buisleiding van de toe-voerleiding	Visuele controle Dichtheid controleren. Eigenaar / for-		mele gebru-kerKlantenser-vice
Hogedrukpomp(en) Dichtheid controleren Pomp en leidingsysteem op lekkage controleren. Bij olieverlies of bij lekkage van meer dan 10 druppels water per minuut contact opnemen met de klanten-service.			Eigenaar / for-mele gebru-ker
Verswaterreservoir	Vlotterafsluiter controleren	Werking van de vlotterafsluiter controleren (zie “On-derhoudswerkzaamheden”).	Eigenaar / for-mele gebru-ker
Bedieningsplaats met display	Reinigen/onderhouden	Het oppervlak met een vochtige doek afvegen. Bij ernstige verontreiniging een reinigingsmiddel op de doek spuiten en het oppervlak reinigen	Eigenaar / for-mele gebru-ker
Bekleding/glazen-frontinstallatie	Reinigen	Een zuur reinigingsmiddel op het oppervlak spuiten en met een zachte pad reinigen, vervolgens met schoon water afspoelen en het water met een ven-steraftrekker weghalen	Eigenaar / for-mele gebru-ker

Onderhoudsschema na 1000 wasbeurten

Bouwgroep Handeling Uitvoering		Doelgroep
Looprollen van de zijborstelwalsen	Visuele controle	Speling door bewegen van de zijborstels controleren. Bij te grote speling tussen loopwagen en geleiding de klantendienst op de hoogte brengen.	Eigenaar / for- mele gebruik- ker Klantenser- vice
Schroeven van de geleiderails van dakborstel en dakdroger	Natrekken	Vastheid van de schroeven controleren en evt. nat- rekken.Aanhaalmoment 25 Nm	Eigenaar / for- mele gebruik- ker Klantenser- vice

Onderhoudsschema maandelijks of na 2000 wasbeurten

Bouwgroep Handeling Remedie	Doelgroep
Onderhoudseenheid	Filter reinigen	Perslucht uitschakelen en de wielwasinstallatie in het handmatige bedrijf zo lang in- en uitschakelen tot de druk is afgebouwd.Aan de manometer controleren of de installatie drukloos is.Filterhuis afschroeven, filterelement verwijderen, filter met perslucht reinigen, filter plaatsen, filterhuis aanschroeven.	Eigenaar / for-mele gebruiker
Vuilvanger bruikwater en schoon water	Reinigen	Watertoevoer afzetten, deksel van de vuilvangers af-schroeven, filter verwijderen, filter met water uitspoelen, filter opnieuw inzetten, deksel opschroeven.	Eigenaar / for-mele gebruiker
Drukregelaar	Zeef reinigen	Zie “Onderhoudswerkzaamheden”.	Eigenaar / for-mele gebruiker

Bouwgroep Handeling Remedie	Doelgroep
Dakborstel en dakdroger Visuele	controle van de aan-drijfriemen	Toerental van de aandrijfriemen controleren en evt. vervangen.	Klantenservice
Alle eindschakelaars Bevestiging en afstand con-troleren		Afstand tussen eindschakelaar en schakelvlag met een voelermaat meten.Eindschakelaar evt. door het verstellen van de beide kunststofmoeren instellen.Afstanden van de eindschakelaars:∅ 30 mm = 5,0 mm∅ 18 mm = 2,0 mmTeller zijborstel bewegen∅ 12 mm = 3,0/ ±0,1 mmTeller dakborstel/dakdroger optillen∅ 12 mm = 3,5/ ±0,1 mm	Klantenservice
Washal Reinigen Op oppervlakken	zoals vloeren, muren en tegels	eenzuur reinigingsmiddel spuiten, laten inwerken, reini-gingsmiddel met een zachte pad (wit) verwijderen	Eigenaar / for-mele gebruiker

Onderhoudsschema halfjaarlijks of na 5000 wasbeurten

Bouwgroep Handeling Remedie	Doelgroep
Kabels en slangen bij:• Energiesteun of• Energieketting of• Kabelschlepp	Visuele controle Toestand van de slangen en kabels.Dichtheid van de slangen en verbindingselementen.	Eigenaar / for-mele gebru-ker
Zijborstels, dakborstel, wielbor-stels	Basisreiniging Borstels met een reinigingsmiddel (voorreiniger of halreiniger) besproeien, laten inwerken en grondig afspoelen met een hogedrukreiniger en warm water (max. 40 °C)	Eigenaar / for-mele gebru-ker

Onderhoudsschema jaarlijks of na 10000 wasbeurten

Bouwgroep Handeling Remedie	Doelgroep
SB-traverse	Tandstang op slijtage contro-leren		Eigenaar / for-mele gebruik-kerKlantenser-vice
Wielwasborstels	Visuele controle Borstels na ca. 15000 wasbeurten vervangen.Wielwasborstels vervangen: Schroeven binnen de borstelring losdraaien, wielwasborstel verwijderen, nieuwe wielwasborstel plaatsen en met de schroe-ven bevestigen.		Eigenaar / for-mele gebruik-kerKlantenser-vice
Hogedrukinstallatie	Veiligheidscontrole	Een veiligheidscontrole volgens de richtlijnen voor hogedrukreinigers uitvoeren.	Deskundige klantenservice

Onderhoudswerkzaamheden

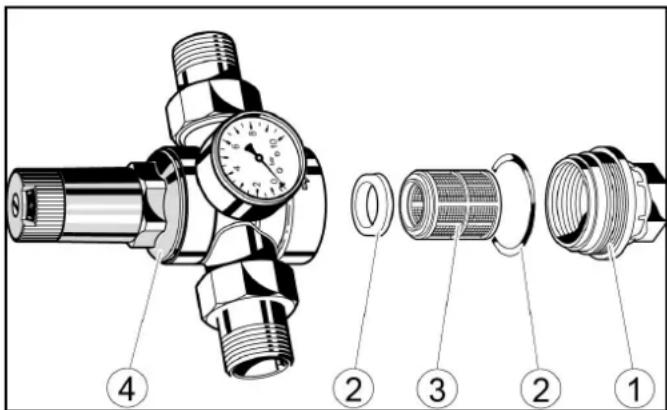

Zeef drukregelaar reinigen

1. De watertoevoer sluiten.

2. Het deksel losschroeven.

3. De zeef in de drukregelaar plaatsen. Zorg ervoor dat de af-dichtingen correct geplaatst zijn.

4. Het deksel erin draaien en vastdraaien.

①Deksel
②Afdichting
③Zeef
④Drukregelaar

1. De zeef eruit halen en met water afspoelen.

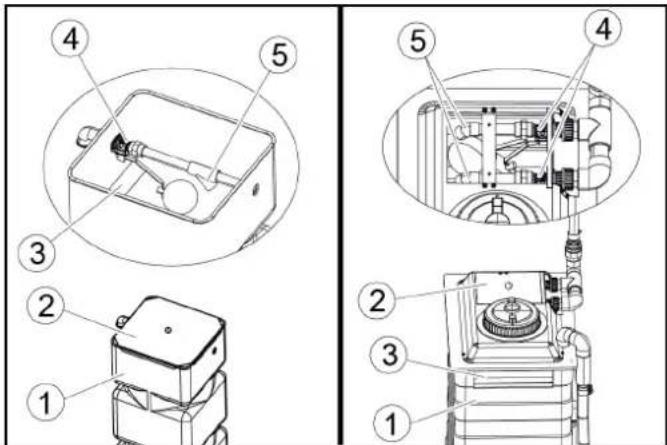

Vlotterafsluiter controleren

1. Controleren of er water uit de overloopopening ontsnapt.

1. Het deksel van het schoonwaterreservoir verwijderen.
2. Controleren of de vlotterafsluiter volledig sluit als het schoonwaterreservoir vol is.

Instructie

Er ontsnapt geen water uit de uitloop als de vlotterafsluiter volledig gesloten is.

1. Plaats het deksel terug.

Hulp bij storingen

⚠ WAARSCHUWING

Gevaar voor letsel door machinebewegingen

Schakel de installatie vóór onderhouds- en instandhoudingswerkzaamheden uit.

Beveilig de hoofdschakelaar tegen het herinschakelen, bijv. met een hangslot.

⚠ WAARSCHUWING

Verwondingsgevaar door persluchttanks en -leidingen die na het uitschakelen van de installatie onder druk staan.

Bouw vóór alle werkzaamheden aan de installatie de druk af. Controleer de drukloosheid aan de manometer van de onderhoudseenheid.

⚠ WAARSCHUWING

Verwondingsgevaar door hogedruksysteem dat na het uitschakelen van de installatie onder druk staat.

Schakel vóór alle werkzaamheden aan de installatie het hoge- druksysteem drukloos.

Doelgroepen bij het verhelpen van storingen

Eigenaar / formele gebruiker

Werkzaamheden met de aanwijzing "Exploitant" mogen alleen door geïnstrueerde personen worden uitgevoerd die de installatie kunnen bedienen en onderhouden.

Elektriciens

Elektriciens zijn personen met een beroepsopleiding in de elektrotechniek.

Klantenservice

Werkzaamheden met de aanwijzing "Klantenservice" mogen alleen worden uitgevoerd door servicemonteurs van Kärcher of door monteurs die door Kärcher hiervoor zijn geautoriseerd.

Storingsindicaties op het display

Instructie

De storingen met oorzaak en oplossingen worden in tekstvorm op het display weergegeven.

Kritieke fout

ZB2 Eindsch. niet logisch

Eindpositie binnen-buiten gelijktijdig, eindschakelaar controleren, service Informeren

F0212 31.01.2019 14:35:29

Melding 2/2

Storingen overeenkomstig de indicatie verhelpen en met de OK-toets bevestigen.

Indicaties op de positioneringslamp

Indicatie Knip-		percode	Oorzaak	Oplossing
		Afwis-selend knippe-rend	Handma-tig bedrijf actief	Melding
		Brandt	Was-beurt loopt	Melding
		Brandt	Was-beurt ge-stopt	Melding
		Afwis-selend knippe-rend	Fout ac-tief	Fout verhelpen
		Kort knippe-rend	Nood-stop ac-tief	Oorzaak vaststel-len en noodstop-knopontgrendelen

Indicatie Knip-		perco-de	Oorzaak Oplossing
		Brandt P	Positie naar vo-ren ver-plaatsen	Voertuig naar vo-ren rijden
		Brandt P	Positio-nering stoppen	Voertuig stoppen
		Brandt P	Positio-neren te-rugbreng en	Voertuig terugrij-den
		Knippe-rend	Wassen beëindigd	Voertuig er voor-uit uitrijden
		Knippe-rend	Wassen beëindigd	Voertuig er ach-teruit uitrijden

Storingen zonder indicatie

Fout Oorzaak Oplossing Verantwoordelijke
Reinigingswerking onvoldoende	Geen of te weinig reinigingsmiddelGeen of te lage luchtdruk in de toevoerleidingVersleten borstels	● Vulpeil van de reinigingsmiddelen controleren, evt. vullen, doseerpomp ontluchten.● Luchtdruk instellen, evt. instellen (0,6 MPa (6 bar) aan de manometer onderhoudseenheid).● Reinigingsmiddelaanzuigfilter reinigen, reinigingsmiddelleidingen op beschadiging controleren.● Borstels controleren, evt. vervangen.	Eigenaar / formele gebruiker
Hogedrukpomp bereikt niet de vereiste druk	Lekkage buisleidingsysteem aan de aanzuigkantWatertekort	● Schroefsluitingen en slangen controleren.● Watertekort verhelpen.	Exploitant, serviceafdeling
Manometeraanwijzer van de hogedrukpomp slingert sterk	Pomp zuigt lucht aanDruktank defect	● Zuigleiding controleren.● Druktank vervangen.	Klantenservice
Veiligheidsventiel van de hopedrukpomp gaat open	Sproeiers van de wasinstallatie verstopt	● Sproeiers controleren, reinigen, vervangen.	Eigenaar / formele gebruiker
	Slang of hogedrukventielen verstopt	● Verstopping verwijderen. Klantenservice
Fout	Oorzaak	Oplossing	Verantwoordelijke
Uit de sproeiers komt te weinig of geen water	Vuilvanger verstoptWaterdruk onvoldoendeSproeiers verstoptLucht in de centrifugaalpompMagneetklep of toevoerleiding verstopt	● Vuilvanger reinigen● Watertoevoerdruk en pompen controle-ren● Sproeiers met perslucht reinigen● Centrifugaalpomp ontluchten door de ontluchtingsschroef los te draaien● Magneetventielen en toevoerleidingen (water en stroom) controleren en evt. repareren	Eigenaar / formele gebruiker
Na de wasbeurt komt er geen water uit de sproeiers	Magneetventiel vervuild	● Magneetventielen reinigen	Klantenservice
Drogen onvoldoende Te weinig of teveel drooghulpmiddelVerkeerd drooghulpmiddelGeen of te weinig luchtdruk		● Dosering verhogen of verlagen● Vulpeil van de reinigingsmiddelen controleren● Aanzuigfilter reinigen● Doseerpomp ontluchten● Origineel drooghulpmiddel van Kärcher gebruiken● Functie van de drogerventilator controle-ren	Eigenaar / formele gebruiker
Wielwasborstel draait niet Motorveiligheidsschakelaar in de schakelkast is geactiveerdAandrukkracht te hoog		● Motorveiligheidsschakelaar in de schakelkast controleren● Aandrukkracht aan de drukregelaar voor wielwas verlagen	Eigenaar / formele gebruiker
Wielwasborstel loopt langzaam of niet uit	Geen of te weinig luchtdruk	● Luchtdruk controleren, evt. instellen● Aandrukkracht aan de drukregelaar voor wielwas verhogen	Exploitant, serviceafdeling
Wielwasborstel loopt op verkeerde plaats uit	Fotocellen vervuild	● Fotocellen reinigen, evt. instelling controleren	Eigenaar / formele gebruiker
Borstels vervuilen snel	Shampoodosering te gering	● Dosering shampoo instellen● Waterhoeveelheid controleren, evt. instellen	Eigenaar / formele gebruiker
Sproeierbuizen van de bodemwasinrichting zwenken te langzaam/snel of helemaal niet	Geen of te weinig luchtdrukZwenkeenheid sterk vervuildSmoorkleppen verkeerd ingesteld	● Luchtdruk in de toevoerleiding controle-ren, evt. instellen● Zwenkeenheid reinigen● Smoorkleppen bijstellen	Exploitant, serviceafdeling
Installatie kan niet worden ingeschakeld	Fout in de voedingsspanning	● Voor foutloze voedingsspanning volgens aansluitwaarden zorgen	Exploitant, elektricien

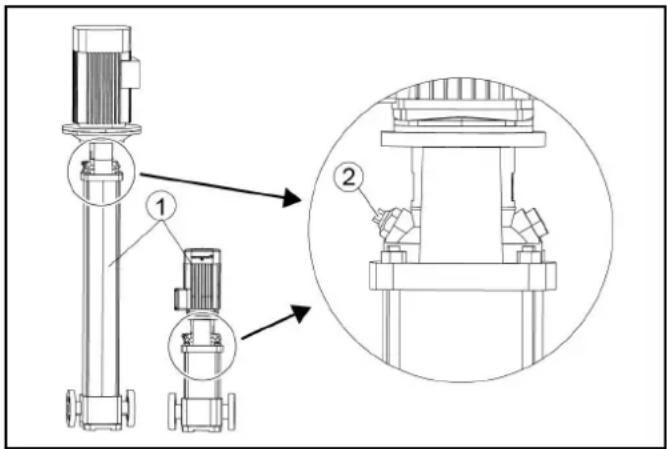

Centrifugaalpomp ontluchten

1. De ontluchtingsschroef losdraaien.

②Ontluchtingsschroef

1. Lekt er water, dan de ontluchtingsschroef opnieuw indraaien.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice. (adres zie achterzijde)

Technische wijzigingen voorbehouden.
Technische gegevens

		CW 3 / CW 5(CWB 3/1)	CW 3 / CW 5(CWB 3/2)	CW 3 / CW 5(CWB 3/3)
Installatieafmetingen
Washoogte	mm	2100, 2200, 2300	2400, 2500, 2600	2700, 2800, 2900
Framehoogte	mm	2900	3200	3500
Totale hoogte	mm	2930, 3030, 3130	3230, 3330, 3430	3530, 3630, 3730
Framebreedte	mm	3500	3500	3500
Totale breedte zijborstels mm 4040 4040 4040
Totale breedte spatbescherming mm 4060 4060 4060
Framediepte / diepte met roterende borstels mm 1600 / 2170 1600 / 2170 1600 / 2170
Totale lengte korte hal mm 2070 2070 2070
Installatiebreedte in spiegelhoogte mm 2450 2450 2450
Installatiebreedte in het bereik wielwas mm 2100 2100 2100
Spoorbreedte looprails	mm	2550, 2700, 2800	2550, 2700, 2800	2550, 2700, 2800
Halbreedte met veiligheidsafstand	mm 4500 4500 4500
Wasborstels
Borsteldiameter zijkant	mm 975	975	975
Borsteltoerental zijkant	1/min	107	107	107
Borsteldiameter dak	mm 975	975	975
Borsteltoerental dak	1/min	127	127	127
Portaalsnelheid	m/min	0 - 24	0 - 24	0 - 24
Elektrische aansluiting
Netspanning	V	400	400	400
Frequentie	Hz	50	50	50
Aansluitvermogen	kW	10-16	10-16	10-16
Max. voorzekering besturing	A	35-50	35-50	35-50
Wateraansluiting
Nominale breedte	Inch	1	1	1
Vloeidruk conform DIN 1988 (bij 100 l/min)	MPa	0,4 - 0,6	0,4 - 0,6	0,4 - 0,6
Max. temperatuur	°C	50	50	50
Persluchtaansluiting
Nominale breedte	Inch	1/2	1/2	1/2
Druk	MPa	0,6 - 0,8	0,6 - 0,8	0,6 - 0,8
Verbruik/wasbeurt (zonder vorstbeveiligingsinstallatie, af-hankelijk van het programma bij 4,5 m voertuiglengte)	I	50	50	50
Verbruik bij vorstbescherming, ca.	I	700	700	700
Berekende waarden conform EN 60335-2-79
Geluidsniveau wasproces met droging	dB(A)	87	87	87
Geluidsniveau alleen drogerwerking	dB(A)	91	91	91
Geluidsniveau hogedrukmodule	dB(A)	86	86	86
Geluidsvermogensniveau wasproces met droging	dB(A)	101	101	101
Geluidsvermogensniveau alleen drogerwerking	dB(A)	105	105	105
Geluidsvermogensniveau hogedrukmodule	dB(A)	101	101	101
Onzekerheid	dB(A)	3	3	3

Water- en reinigingsmiddelverbruik

Het waterverbruik is afhankelijk van voertuiglengte, uitrusting van de installatie en wasprogramma.

De opgegeven waarden zijn voorbeelden voor het verbruik per voertuigwasbeurt.

Instructie

Randvoorwaarden:

• Voertuiglengte 4,5 m

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid.

Product: Wasinstallatie

Type: 1.534-xxx

Relevante EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2009/125/EG + 2009/1781

Toegepaste geharmoniseerde normen

EN ISO 12100

EN 17281

EN 60204-1

EN 61000-6-2: 2005 + AC: 2005

EN 61000-6-4: 2007 + A1: 2001

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
