Producttype	Professionele hogedrukreiniger
Merk	Kärcher
Model	HD 13184 S S Plus (HD 13/18 S Plus)
Max. werkdruk	180 bar (18 MPa)
Max. debiet	1300 l/u (21,67 l/min)
Opgenomen vermogen	9,2 kW
Elektrische aansluiting	230 V / 50 Hz / 3~ (driefasen)
Beschermingsklasse	IPX5
Gewicht (zonder accessoires)	Ca. 84 kg
Afmetingen (L × B × H)	560 × 500 × 1090 mm
Inhoud reinigingsmiddeltank	6 liter
Max. aanvoertemperatuur water	60 °C
Geluidsdrukniveau LpA	72 dB(A)
Geluidsvermogensniveau LWA	87 dB(A)
Motoroliesoort	SAE 90
Oliehoeveelheid	1,2 liter
Belangrijkste functies	Hogedrukreiniging, lagedrukreiniging met reinigingsmiddel, druk-/debietregeling
Veiligheidsvoorzieningen	Overdrukventiel, drukregelaar, veiligheidspal op het pistool
Onderhoud	Controle olieniveau, reinigen fijnfilter, olieverversing elke 500 u
Garantie	Afhankelijk van de voorwaarden in het land van distributie

Veelgestelde vragen - HD 13184 S S Plus Kärcher

Hoe start ik het apparaat?

Zorg ervoor dat de watertoevoer open is en de netkabel is aangesloten. Zet de hoofdschakelaar op 'I'. Het groene lampje gaat branden. Verwijder de veiligheid van het pistool door de grendel naar achteren te duwen en open het pistool om de straal te starten.

Hoe stel ik de werkdruk in?

De druk en het debiet worden geregeld door aan de druk- en hoeveelheidsregelaar op de lans te draaien. Draai in de + richting om te verhogen, in de - richting om te verlagen.

Kan ik andere reinigingsmiddelen gebruiken dan die van Kärcher?

Het wordt aanbevolen uitsluitend door Kärcher goedgekeurde reinigingsmiddelen te gebruiken om schade aan het apparaat en het te reinigen object te voorkomen. Volg de doserings- en veiligheidsvoorschriften die bij het reinigingsmiddel zijn geleverd.

Wat te doen als het apparaat geen druk opbouwt?

Controleer of het mondstuk in de hogedrukstand staat. Reinig of vervang het mondstuk en het fijnfilter. Ontlucht het apparaat. Zorg ervoor dat het aanvoerdebiet voldoende is (min. 1400 l/u). Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe ververst u de motorolie?

Schakel het apparaat uit en trek de stekker eruit. Verwijder de kap. Draai de aftapvouw aan de voorkant van de motorbehuizing los. Vang de oude olie op in een bak. Draai de dop weer vast, vul met 1,2 liter SAE 90 olie en plaats de kap terug. Voer de oude olie af bij een inzamelpunt.

Hoe reinigt u het fijnfilter?

Zet het apparaat drukloos en trek de stekker eruit. Verwijder de kap, draai het deksel van het filter los en haal het filter eruit. Reinig het met schoon water of perslucht en monteer in omgekeerde volgorde. Voer deze handeling elke week uit.

Wat te doen bij waterlekkage onder het apparaat?

Tot 3 druppels per minuut zijn normaal. Als de lekkage groter is, laat het apparaat dan controleren door de klantenservice. Controleer ook de dichtheid van de hogedrukslang en de aansluitingen.

Hoe bewaart u het apparaat in de winter?

Tap het reinigingsmiddelreservoir af en verwijder het resterende water. Pomp een antivriesmiddel op basis van glycol in het apparaat door de pomp maximaal 1 minuut te laten draaien. Bewaar het apparaat op een vorstvrije plaats.

Wat is de standby-tijd van het apparaat?

Het apparaat blijft 30 minuten in stand-by nadat het pistool is gesloten. Na deze tijd knippert het groene lampje en stopt het apparaat. Om te resetten, zet u de schakelaar op '0', wacht enkele seconden en zet u hem terug op 'I'.

Hoe vervang ik het hogedrukmondstuk door een lagedrukmondstuk?

Zet het apparaat uit en bedien het pistool om de druk te laten ontsnappen. Duw de veiligheidspal naar voren. Vervang het hogedrukmondstuk door het meegeleverde lagedrukmondstuk (maat 250). Stel vervolgens de doseerklep voor reinigingsmiddel in op de gewenste concentratie.

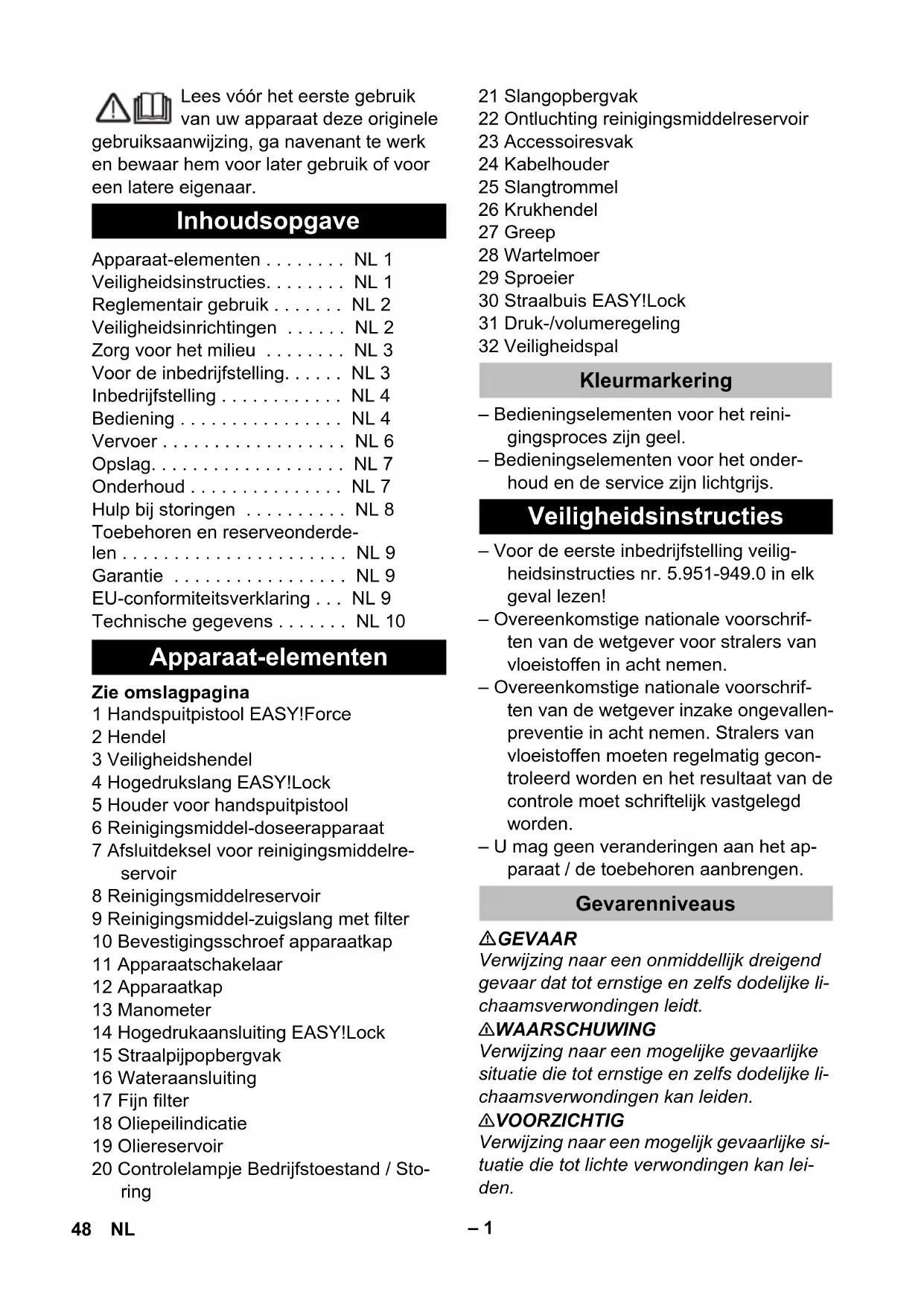

GEBRUIKSAANWIJZING HD 13184 S S Plus Kärcher

Lees vóór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Inhoudsopgave

Apparaat-elementen ..... NL 1

Veiligheidsinstructies. . . . . . . NL 1

Reglementair gebruik ..... NL 2

Veiligheidsinrichtingen ..... NL 2

Zorg voor het milieu .... NL 3

Voor de inbedrijfstelling.....NL 3

Inbedrijfstelling .... NL 4

Bediening NL 4

Vervoer NL 6

Opslag. NL 7

Onderhoud .... NL 7

Hulp bij storingen .... NL 8

Toebehoren en reserveonderde-

len NL 9

Garantie NL 9

EU-conformiteitsverklaring ... NL 9

5 Houder voor handspuitpistool

6 Reinigingsmiddel-doseerapparaat

7 Afsluitdeksel voor reinigingsmiddelreservoir

8 Reinigingsmiddelreservoir

9 Reinigingsmiddel-zuigslang met filter

10 Bevestigingsschroef apparaatkap

11 Apparaatschakelaar

12 Apparaatkap

13 Manometer

14 Hogedrukaansluiting EASY!Lock

15 Straalpijpopbergvak

16 Wateraansluiting

17 Fijn filter

18 Oliepeilindicatie

19 Oliereservoir

20 Controlelampje Bedrijfstoestand / Storing

21 Slangopbergvak

22 Ontluchting reinigingsmiddelreservoir

23 Accessoiresvak

24 Kabelhouder

25 Slangtrommel

26 Krukhendel

27 Greep

28 Wartelmoer

29 Sproeier

30 Straalbuis EASY!Lock

31 Druk-/volumeregeling

32 Veiligheidspal

Kleurmarkering

- Bedieningselementen voor het reini- gingsproces zijn geel.

- Bedieningselementen voor het onderhoud en de service zijn lichtgrijs.

Veiligheidsinstructies

- Voor de eerste inbedrijfstelling veiligheidsinstructies nr. 5.951-949.0 in elk geval lezen!

- Overeenkomstige nationale voorschriften van de wetgever voor stralers van vloeistoffen in acht nemen.

- Overeenkomstige nationale voorschriften van de wetgever inzake ongevallenpreventie in acht nemen. Stralers van vloeistoffen moeten regelmatig gecontroleerd worden en het resultaat van de controle moet schriftelijk vastgelegd worden.

- U mag geen veranderingen aan het apparaat / de toebehoren aanbrengen.

Gevarenniveaus

⚠ GEVAAR

Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.

⚠ WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.

⚠VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden.

Symbolen op het apparaat

Hogedrukstralen kunnen ge- vaarlijk zijn wanneer ondeskun-

digen het apparaat bedienen. U mag de straal mag niet richten op personen, dieren, onder stroom staande voorwerpen of de hogedrukreiniger zelf.

Conform de geldige voorschriften mag het apparaat nooit zonder systeemscheider aan het drinkwater-net gebruikt worden. Er moet een geschikte systeemscheider van de KÄRCHER of alternatief een syste scheider conform EN 12729 type E bruikt worden.

Water dat door een systeemscheider is gestroomd, wordt als niet-drinkbaar beschouwd.

⚠VOORZICHTIG

Sluit de systeemscheider altijd aan de watertoevoer en nooit direct aan het apparaat aan.

Deze hogedrukreiniger uitsluitend gebruiken

• voor het reinigen met de lagedrukstraal en reinigingsmiddel (bv. reinigen van machines, voertuigen, bouwwerken, werktuigen),
• voor reinigen met hogedrukstraal zonder reinigingsmiddel (bv. reinigen van gevels, terrassen, tuingereedschap).

Voor hardnekkig vuil raden wij de vuilfrees als bijzondere toebehoren aan.

Eisen aan de waterkwaliteit:

LET OP

Als hogedrukmedium mag uitsluitend schoon water worden gebruikt. Verontreini-gingen geven aanleiding tot vroegtijdige slijtage of afzettingen in het apparaat.

Als gerecycleerd water wordt gebruikt, mo- gen de volgende grenswaarden niet over- schreden worden.

pH-waarde 6,5...9,5
elektrische geleidbaarheid *	Geleidbaar-heid vers wa-ter +1200 μS/cm
afzetbare stoffen ** < 0,5 mg/l
uitfilterbare stoffen *** < 50 mg/l
Koolwaterstoffen < 20 mg/l
Chloride < 300 mg/l
Sulfaat < 240 mg/l
Calcium < 200 mg/l
Totale hardheid < 28 °dH	< 50 °TH< 500 ppm(mg CaCO3/l)
IJzer < 0,5 mg/l
Mangaan < 0,05 mg/l
Koper < 2 mg/l
Actieve chloor	< 0,3 mg/l
vrij van kwalijke geurtjes
* Maximum in totaal 2000 μS/cm** Testvolume 1 l, afzettijd 30 min*** geen abrasieve stoffen

Veiligheidsinrichtingen

Beveiligingselementen dienen ter bescherming van de gebruiker en mogen niet buiten gebruik gesteld worden of in de functie omgaan worden.

Overstroomklep met drukschakelaar

Bij het verlagen van de waterhoeveelheid met de druk-/volumeregeling gaat de overstroomklep open en stroomt een deel van het water terug naar de zuigkant van de pomp.

Als de bedieningshendel aan het handspuitpistool losgelaten wordt, schakelt de drukschakelaar de pomp uit, de hogedrukstraal stopt. Als de bedieningshendel aangetrokken wordt, schakelt de pomp opnieuw in.

Overstroomklep en drukschakelaar zijn in de fabriek ingesteld en verzegeld. Instelling uitsluitend door de klantendienst.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpak- kingsmateriaal niet bij het huis- houdelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden appara- ten bevatten waardevolle ma- rialen die geschikt zijn voor her- gebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stoff- fen mogen niet in het milieu be- landen. Verwijder overbodig ge- worden apparatuur daarom via geschikte inzamelpunten.

Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zorgen er desal-niettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afgevoerd.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

Voor de inbedrijfstelling

Uitpakken

• De inhoud van de verpakking controle- ren bij het uitpakken.
• Bij transportschade onmiddellijk de handelaar op de hoogte brengen.

Oliepeil controleren

→ Oliepeilaanduiding aflezen bij een rechtopstaand apparaat. Het oliepeil moet boven beide wijzers liggen.

Ontluchting oliereservoir activeren

→ Bevestigingsschroef van de apparaatkap losdraaien, apparaatkap verwijderen.
→ Punt van het oliereservoirdeksel afsnijden.
→ Apparaatkap bevestigen.

Handspuitpistool, straalbuis en sproeier monteren

Opmerking: Het EASY!Lock-systeem verbindt componenten door een snelschroef-verbinding met slechts één omdraaiing snel en veilig.

→ Hogedruksproeier op de straalbuis steken.
→ Wartelmoer monteren en handvast aandraaien (EASY!Lock).
→ Straalbuis met handspuitpistool verbinden en handvast aandraaien (EASY!Lock).

Toebehoren monteren

Bij apparaten zonder slangtrommel:

→ Hogedrukslang met handspuitpistool en hogedrukaansluiting van het apparaat verbinden en handvast aandraaien (EASY!Lock).
→ Kabelhouder laten vastklikken in de zijdelingse boring op de greep.

Bij apparaten met slangtrommel:

→ Krukhendel in de slangtrommelas steken en laten klikken.
→ hogedrukslang voor het oprollen ge-strekt leggen.
→ Hogedrukslang in gelijkmatige lagen op de slangtrommel wikkelen door aan de krukhendel te draaien. Draairichting zo-danig kiezen dat de hogedrukslang niet geknikt wordt.

→ Hogedrukslang met handspuitpistool verbinden en handvast aandraaien (EASY!Lock).

Inbedrijfstelling

⚠ WAARSCHUWING

Gevaar voor letse!! Apparaat, toebehoren, toevoerleidingen en aansluitingen moeten in een perfecte toestand zijn. Als dat niet het geval is, mag het apparaat niet gebruikt worden.

Elektrische aansluiting

⚠GEVAAR

Verwondingsgevaar door elektrische schok

- Het apparaat moet zeker met een stekker aangesloten worden op het elektriciteitsnet. Een niet-scheidbare verbinding met het stroomnet is verboden. De stekker dient voor de netscheiding.

- Apparaat uitsluitend aansluiten op wisselstroom.

- Minimumzekering van het stopcontact (zie technische gegevens).

- De maximaal toegelaten netimpedantie aan het elektrische aansluitpunt (zie Technische gegevens) mag niet overschreden worden. In geval van onduidelijkheden in verband met de netimpedantie aan uw aansluitpunt neemt u best contact op met uw electriciteitsmaatschappij.

- Verlengingskabel met een voldoende grote diameter gebruiken (zie „Technische gegevens“) en volledig van de kabeltrommel wikkelen.

Aansluitwaarden zie typeplaatje/Technische gegevens.

→ Netsnoer afwikkelen en op de grond leggen.

→ Netstekker in een stopcontact steken.

Wateraansluiting

Aansluiting aan de waterleiding

⚠ WAARSCHUWING

Voorschriften van de watermaatschappij in acht nemen.

Conform de geldige voorschriften mag het apparaat nooit zonder systeemscheider aan het drinkwater-

net gebruikt worden. Er moet een geschikte systeemscheider van de firma KÄRCHER of alternatief een systeemscheider conform EN 12729 type BA gebruikt worden.

Water dat door een systeemscheider is gestroomd, wordt als niet-drinkbaar beschouwd.

Aansluitwaarden zie Technische gegevens.

→ Toevoerslang (minimumlengte 7,5 m, minimumdiameter 1") aan de wateraansluiting van het apparaat en aan de watertoevoer (bijvoorbeeld waterkraan) aansluiten.

Instructie:

De toevoerslang wordt niet meegeleverd.

→ Open de watertoevoer.

Water aanzuigen uit open reservoirs

→ Zuigslang met filter (bestelnummer 4.440-238.0) aan de wateraansluiting vastschroeven.

→ Apparaat ontluchten: Sproeier losschroeven. Apparaat laten draaien tot het water zonder luchtbellen uit de straalpijp komt.

→ Apparaat uitschakelen en sproeier opnieuw vastschroeven.

Bediening

⚠ GEVAAR

Verwondingsgevaar! Gebruik het apparaat nooit zonder gemonteerde straalpijp. Controleer de straalpijp voor elk gebruik op stevigheid. De schroefverbinding van de straalpijp moet handvast aangespannen zijn.

Explosiegevaar!

Verstuif geen brandbare vloeistoffen.

Bij het gebruik van het apparaat in gevaarlijke bereiken (bv. tankstations) moeten de overeenkomstige veiligheidsvoorschriften in acht genomen worden.

Gevaar voor letsel! Bij het werken handspuitpistool en straalbuis met beide handen vasthouden.

Gevaar voor letsel! De hendel en de veiligheidshendel mogen tijdens de werking niet vastgeklemd worden.

Gevaar voor letsel! Bij defecte veiligheids-hendel klantenservice consulteren.

Verwondingsgevaar door hogedrukwaterstraal. Voor elk gebruik met het apparaat de veiligheidshendel aan het handspuitpistool naar voren schuiven.

⚠VOORZICHTIG

Motoren alleen reinigen op plaatsen met overeenkomstige olieafscheider (milieubescherming).

Handspuitpistool openen/sluiten

→ Handspuitpistool openen: Veiligheids-hendel en hendel bedienen.
→ Handspuitpistool sluiten: Veiligheids-hendel en hendel loslaten.

Werken met hoge druk

Instructie:

Het apparaat is uitgerust met een druk- schakelaar. De motor draait alleen als het handspuitpistool geopend is.

→ Hogedrukslang volledig van de slang- trommel afrollen.
→ Apparaatschakelaar op "I" zetten. Controlelampje brandt groen.
→ Handspuitpistool ontgrendelen, daarvoor de vergrendelingspal naar achteren schuiven.
→ Handspuitpistool openen.

⚠ GEVAAR

Let er bij het instellen van de druk-/hoeveel-heidsregeling op dat de schroefverbinding van de straalpijp niet loskomt.

→ Werkdruk en waterhoeveelheid instellen (+/-) door aan de druk- en volumeregeling te draaien (traploos).

Instructie:

Bij de kleinste transporthoeveelheid zorgt de afvalwarmte van de motor voor een waterverwarming van ongeveer 15 °C.

Werking met reinigingsmiddel

⚠ WAARSCHUWING

Ongeschikte reinigingsmiddelen kunnen het apparaat en het te reinigen object beschadigen. Alleen reinigingsmiddelen gebruiken die vrijgegeven zijn door Kärcher. Aanbevolen dosering en instructies bij de reinigingsmiddelen in acht nemen. Ter milieubescherming zuinig omspringen met reinigingsmiddelen.

Veiligheidsinstructies op de reinigingsmiddelen in acht nemen.

Kärcher-reinigingsmiddelen garanderen een storingsvrije werking. Laat u adviseren of vraag onze catalogus of informatiebladen van de reinigingsmiddelen aan.

→ Reinigingsmiddelreservoir vullen.

⚠ GEVAAR

Gevaar voor letsel! Schakel het apparaat uit voor een vervanging van de sproeiers en bedien het handspuitpistool tot het apparaat drukloos is.

→ Handspuitpistool beveiligen, daarvoor de vergrendelingspal naar voren schuiven.
→ Hogedruksproeier vervangen door een lagedruksproeier (grootte 250, accessoires).
→ Reinigingsmiddel-doseerapparaat op gewenste concentratie stellen.

Reinigingsmiddelconcentratie [%] (bij max. volume)

Stand doseerven-tiel	1	3	5	7
Reinigingsmiddel-concentratie [%](bij max. volume)	0,5 2,	5 5,0	7,0

Aanbevolen reinigingsmethode

→ Reinigingsmiddel in geringe hoeveelheid op het droge oppervlak sproeien en laten inwerken (niet laten opdrogen!).
→ Spoel losgeraakt vuil er met de hoge-drukstraal af.
→ Na het gebruik de filter in zuiver water dompelen. Doseerklep op de hoogste concentratie draaien. Apparaat starten en gedurende een minuut schoonspoelen.

Werking onderbreken

→ Handspuitpistool sluiten. Het apparaat wordt uitgeschakeld.
→ Handspuitpistool beveiligen, daarvoor de vergrendelingspal naar voren schuiven.

Na de onderbreking:

→ Handspuitpistool ontgrendelen, daarvoor de vergrendelingspal naar achteren schuiven.
→ Handspuitpistool openen. Het apparaat wordt opnieuw ingeschakeld.

Bedrijfsklaarheid

Binnen de bedrijfsklaarheid start het apparaat bij het openen van het handspuitpistool. Het controlelampje brandt groen. Indien het handspuitpistool gedurende 30 minuten gesloten blijft, stopt de bedrijfsklaarheid. Het controlelampje knippert groen.

Bedrijfsklaarheid resetten

→ Apparaatschakelaar op „0“ stellen.
→ Kort wachten.
→ Apparaatschakelaar op "I" zetten.
Het apparaat kan door de klantendienst op permanente werking ingesteld worden.

Apparaat uitschakelen

→ Watertoevoer sluiten.
→ Handspuitpistool openen.
→ Pomp met apparaatschakelaar inschakelen en 5-10 seconden laten draaien.
→ Handspuitpistool sluiten.
→ Apparaatschakelaar op „0/OFF“ stellen.
→ Stekker alleen met droge handen uit het stopcontact trekken.
→ Wateraansluiting verwijderen.
→ Handspuitpistool bedienen tot het apparaat drukvrij is.
→ Handspuitpistool beveiligen, daarvoor de vergrendelingspal naar voren schuiven.

⚠ GEVAAR

Verbrandingsgevaar door heet water Restwater dat zich in het uitgeschakelde apparaat bevindt, kan heet worden. Bij het verwijderen van de slang van de watertoevoer kan het verhitte water eruitspuiten en brandwonden veroorzaken. Neem de slang pas weg als het apparaat afgekoeld is.

Apparaat opslaan

→ Handspuitpistool in de houder steken.
→ Hogedrukslang oprollen en over het slangopbergvak hangen. of
Hogedrukslang op de slangtrommel wikkelen. Greep van de krukhendel inschuiven om de slangtrommel te blokkeren.
→ Aansluitkabel rond de kabelhouder wik- kelen.

Vorstbescherming

LET OP

Vorst vernielt het onvolledig leeggemaakte apparaat.

Apparaat op een vorstvrije plaats bewaren.

Indien een vorstvrije plaats niet mogelijk is:

→ Reinigingsmiddelreservoir leegmaken (zie „Verzorging en onderhoud/Naar behoefte“).
→ Water aflaten.
→ Gebruikelijk antivriesmiddel door het apparaat pompen.

Instructie:

Gebruik courant antiviriesmiddel voor auto's op basis van glycol.

Behandelingsvoorschriften van de fabrikant van het antivriesmiddel in acht nemen.

→ Apparaat max. 1 minuut laten draaien tot de pomp en de leidingen leeg zijn.

Vervoer

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht.

LET OP

Hendel tijdens het transport beschermen tegen beschadiging.

→ Voor het transport op lange trajecten het apparaat aan het greep achter zich aan trekken.
→ Als het apparaat liggend getransporteerd wordt, het reinigingsmiddelreservoir leegmaken.

→ Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

Opslag

⚠VOORZICHTIG

Gevaar voor lichamelijk letsel en beschadiging! Let op het gewicht van het apparaat bij opslag.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

⚠ GEVAAR

Verwondingsgevaar door onverwacht startend apparaat en elektrische schok Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.

Instructie:

Oude olie mag enkel door de voorziene verzamelpunten afgevoerd worden. Geef afgewerkte olie hier af. Het vervuilen van het milieu met oude olie is strafbaar.

Veiligheidsinspectie/onderhoudscontract

Met uw handelaar kunt u een regelmatige veiligheidsinspectie afspreken of een onderhoudscontract afsluiten. Gelieve ons advies te vragen.

Voor elke werking

→ Aansluitkabel controleren op schade (gevaar door elektrische schok), beschadigde aansluitkabel onmiddellijk laten vervangen door een geautoriseerde klantendienst / elektrotechnisch vakman.
→ Hogedrukslang controleren op beschadiging (barstgevaar). Beschadigde hogedrukslang onmiddel- lijk vervangen.
→ Apparaat (pomp) op dichtheid controleren. 3 druppels water per minuut zijn toegelaten en kunnen ontsnappen aan de onderkant van het apparaat. Bij sterkere ondichtheid de klantendienst raadplegen.

Wekelijks

→ Oliepeil controleren. Bij melkachtige olie (water in de olie) onmiddellijk de klantendienst contacteren.
→ Fijn filter reinigen. Apparaat drukloos maken. Bevestigingsschroef van de apparaatkap losdraaien, apparaatkap verwijderen. Deksel met filter eraf schroeven. Filter met schoon water of perslucht reinigen. In omgekeerde volgorde weer in elkaar zetten.
→ Filter aan de reinigingsmiddel-zuigslang reinigen.

Alle 500 bedrijfsuren, minstens jaarlijks

→ Laat het onderhoud van het apparaat uitvoeren door de klantenservice.
→ Olie vervangen.

Olieverversing

Instructie:

Oliehoeveelheid en -soort zie „Technische gegevens“.

→ Bevestigingsschroef van de apparaatkap losdraaien, apparaatkap verwijderen.
→ Olieaftapschroef vooraan op de motorbehuizing losdraaien.
→ Olie in opvangbak aflaten.
→ Olieaflaatschroef indraaien.
→ Nieuwe olie langzaam vullen; luchtbellen moeten ontsnappen.
→ Deksel van het oliereservoir aanbrengen.
→ Apparaatkap bevestigen.

Indien nodig

→ Reinigingsmiddelreservoir leegmaken en reinigen
Afsluitdeksel voor het reinigingsmiddelreservoir met zuigslang eruittrekken.
Apparaat op de achterkant leggen.
Reinigingsmiddelreservoir leegmaken en reinigen

Hulp bij storingen

⚠ GEVAAR

Verwondingsgevaar door onverwacht startend apparaat en elektrische schok

- Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.

- Laat elektrische onderdelen enkel controleren en repareren door de geautori-seerde klantenservice.

- Raadpleeg bij storingen die in dit hoofdstuk niet worden vermeld, in geval van twijfel en bij een uitdrukkelijke instructie de geautoriseerde klantenservice.

Controlelampje

Het controlelampje geeft bedrijfstoestanden (groen) en storingen (rood) aan.

Terugstellen:

→ Apparaatschakelaar op „0“ stellen.
→ Kort wachten.
→ Apparaatschakelaar op "I" zetten.

Bedrijfstoestandenindicatie

– Lampje brandt continu groen: apparaat is bedrijfsklaar.
- 1 keer knipperen groen: bedrijfsklaarheid na 30 minuten afgelopen. Het apparaat is na 30 minuten continue werking uitgeschakeld (veiligheid bij opengebarsten hogedrukslang).

Storingsindicatie

• 1 keer knipperen rood: hogedrukkant ondicht. Hogedrukslang, slangverbindingen en handspuitpistool op dichtheid controleren.

- 2 keer knipperen rood: motor te heet. Apparaatschakelaar op „0“ stellen. Apparaat laten afkoelen. Apparaatschakelaar op „I“ stellen.

- 3 keer knipperen rood: Fout in de spanningtoevoer. Netaansluiting en netzekeringen controleren.

- 4 keer knipperen rood: Stroomopname te groot. Klantendienst raadplegen.

Apparaat draait niet

→ bedrijfsklaarheid is afgelopen. Controlelampje knippert groen. Apparaat uit- en opnieuw inschakelen.
→ Aansluitkabel controleren op schade.
→ Bij een elektrisch defect moet de klan-tendienst geraadpleegd worden.

Apparaat komt niet op druk

→ Sproeier op „Hogedruk“ stellen.
→ Sproeier reinigen/vervangen.
→ Fijn filter reinigen, zo nodig vernieuwen.
→ Apparaat ontluchten (zie „Inbedrijfstelling“).
→ Watertoevoerhoeveelheid controleren (zie Technische gegevens).
→ Alle toevoerleidingen naar de pomp controleren.
→ Indien nodig de klantendienst raadplegen.

Pomp ondicht

3 druppels water per minuut zijn toegelaten en kunnen ontsnappen aan de onderkant van het apparaat. Bij sterkere ondichtheid de klantendienst raadplegen.

→ Bij sterkere ondichtheid het apparaat door de klantendienst laten controleren.

Pomp klopt

→ Zuigleidingen voor water en reinigings-middel controleren op ondichtheid.
→ Apparaat ontluchten (zie „Inbedrijfstelling“).
→ Fijn filter reinigen.
→ Indien nodig de klantendienst raadplegen.

Reinigingsmiddel wordt niet aangezogen

→ Hogedruksproeier vervangen door de meegeleverde lagedruksproeier.
→ Reinigingsmiddel-zuigslang met filter controlleren/reinigen.
→ Terugslagklep in de aansluiting van de reinigingsmiddel-zuigslang reinigen/vervangen.
→ Reinigingsmiddel-doseerapparaat openen of controleren/reinigen.

→ Ontluchtingsopening van het reini-gingsmiddelreservoir in de behuizing reinigen.
→ Indien nodig de klantendienst raadplegen.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Hogedrukreiniger

Type: 1.286-xxx

Type: 1.292-xxx

Type: 1.441-xxx

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Toegepaste geharmoniseerde normen

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-3-11: 2000

EN 62233: 2008

Toegepaste conformiteitsbeoordelings- procedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 85

Gegarandeerd: 87

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

		HD 10/25 S HD 10/25 S Plus HD 10/25 SX Plus		HD 13/18 S Plus HD 13/18 SX Plus
Spanningaansluiting
Spanning V 400/420 230 400 230
Stroomsoort Hz 3~ 50
Aansluitvermogen kW 9,2 8,8 9,2
Zekering (trage, char. C) A 16 25 16	25
Beveiligingsklasse		IPX5
Maximum toegelaten netimpedantie	Ohm	(0,145+j0,090)
Verlengingskabel 10 m	mm2	2,5
Verlengingskabel 30 m	mm2	4	-	4	-
Wateraansluiting
Toevoertemperatuur (max.)	°C	60
Toevoerhoeveelheid (min.)	l/h (l/min)	1200 (20)		1400 (23,3)
Zuighoogte uit open reservoir (20 °C)	m	0,5
Toevoerdruk (max.)	MPa (bar)	1 (10)
Capaciteit
Werkdruk water (met standaardsproeier)	MPa (bar)	3...25 (30...250)	3...23 (30...230)	3...18 (30...180)
Sproeiergrootte van de standaardsproeier		047	050	080
Max. bedrijfsoverdruk	MPa (bar)	27,5 (275)	25,3 (253)	19,8 (198)
Volume	l/h (l/min)	500...1000 (8,3...16,67)		650...1300 (8,3...21,67)
Aanzuiging reinigingsmiddel	l/h (l/min)	0...80 (0...1,3)
Reactiedruk van het handspuitpistool (max.)	N	62		68
Bepaalde waarden conform EN 60335-2-79
Hand-arm vibratiewaarde
Handspuitpistool	m/s2	<2,5
Staalbuis	m/s2	<2,5
Onzekerheid K	m/s2	0,3
Geluidsdrukniveau LpA	dB(A)	72
Onzekerheid KpA	dB(A)	2
Geluidskrachtniveau LWA+ onveiligheid KWA	dB(A)	87
Bedrijfsstoffen
Oliehoeveelheid	I	1,2
Oliesoort		SAE 90
Maten en gewichten
Lengte	mm 560
Breedte	mm 500
Hoogte	mm	1090
Gewicht zonder accessoires (SX)	kg	*	**	84 (84,5)
Inhoud reinigingsmiddelreservoir	I	6
* 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg ** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg
