IVM 60242 M ACD WS - Stofzuiger Kärcher - Gratis gebruiksaanwijzing en handleiding

Producttype	Water- en stofzuiger, stofklasse M
Merk	Kärcher
Model	IVM 60242 M ACD WS
Afmetingen (L × B × H)	1020 × 680 × 1490 mm
Gewicht	108 kg
Voeding	220-240 V, 50-60 Hz, 1 fase, 2100 W (max 2400 W)
Tankinhoud	60 L
Inerte vloeistoftankinhoud	20 L
Zuigvolume	8 L
Max. onderdruk	25,4 kPa
Luchtdebiet	2 × 74 L/s
Filteroppervlak	2,24 m²
Aansluiting zuigslang	DN40/50 (aanpasbaar DN70)
Hoofdfuncties	Droog- en natzuigen, brandbare stoffen klasse M, industrieel gebruik
Onderhoud en reiniging	Ledig de opvangbak na gebruik, reinigen met een vochtige doek, regelmatig vervangen van het hoofdfilter en de microvezel
Veiligheid	Potentiaalvereffening, parkeerrem, IPX4-bescherming, beschermingsklasse I
Reserveonderdelen en repareerbaarheid	Hoofdfilter (ref. 9.439-542.0), microvezel (ref. 9.990-103.0), netsnoer (ref. 6.650-035.0)
Algemene informatie	Professioneel en industrieel gebruik, conform EN 60335-2-69, garantie volgens Kärcher-voorwaarden

Veelgestelde vragen - IVM 60242 M ACD WS Kärcher

Hoe gebruik ik het apparaat in de natte modus?

Vul voor het nat zuigen de onzuiverhedenopvangbak met een inerte vloeistof (water of olie). Gebruik de onderste zuigleiding (waterscheider) en sluit de bovenste leiding af met een dop.

Hoe leeg ik de opvangbak?

Schakel het apparaat uit en trek de stekker uit het stopcontact. Activeer de parkeerrem, trek aan de beugelgreep om te ontgrendelen en laat de opvangbak zakken. Verwijder deze, maak de klemvoeten los, verwijder het bovenste deel, leeg de resten. Monteer in omgekeerde volgorde.

Hoe vervang ik het hoofdfilter?

Schakel de stroom uit en trek de stekker eruit. Ontgrendel de zuigkop en de tussenring. Verwijder het oude, in stervorm geplooide filter en plaats het in een luchtdichte zak. Plaats het nieuwe filter en lijn de trillende elementen uit, monteer vervolgens alles weer.

Wat te doen als het zuigvermogen afneemt?

Controleer of de zuigaansluitingen zijn afgesloten, of er geen verstopping is in het mondstuk of de slang, of de opvangbak niet vol is en of het filter niet verstopt is. Vervang het filter indien nodig.

Hoe vervoer ik het apparaat veilig?

Maak de opvangbak leeg en sluit de zuigaansluitingen af met de doppen. Maak de parkeerremmen los en duw het apparaat aan het stuur. Pak voor het laden het chassis en het stuur vast. Zet het vast tegen wegglijden in een voertuig.

Welke soorten stof kan ik opzuigen?

Het apparaat is ontworpen voor het opzuigen van droog stof van klasse M, inclusief brandbaar stof. Het is niet geschikt voor ontstekingsbronnen of explosieve stoffen zonder inerte vloeistof.

Hoe vul ik de inerte vloeistoftank?

Ontgrendel en verwijder de onzuiverhedenopvangbak. Giet de inerte vloeistof (aanbevolen water of olie) tot aan de markering op de niveau-indicator. Plaats het bovenste deel terug en zorg ervoor dat de vlotterbal wordt geleid.

Hoe reinig ik het apparaat na gebruik?

Maak de opvangbak leeg en spoel deze om. Reinig de buitenkant met een vochtige doek. Gebruik geen siliconen reinigingsmiddelen. Spoel indien nodig de accessoires met water en droog ze.

Wat is de procedure bij een filterbreuk?

Schakel het apparaat onmiddellijk uit en trek de stekker eruit. Het apparaat mag niet meer worden gebruikt totdat het filter is vervangen. Vervang het hoofdfilter en controleer op lekkage.

Hoe bewaar ik het apparaat?

Bewaar het apparaat op een droge en binnen locatie, beveiligd tegen ongeoorloofd gebruik. Wikkel het snoer rond de snoerhanger. Zorg ervoor dat de opvangbak leeg is.

GEBRUIKSAANWIJZING IVM 60242 M ACD WS Kärcher

Algemene instructies....83 Veiligheidsinstructies....84 Reglementair gebruik....85 Milieubescherming....86 Toebehoren en reserveonderdelen....86 Leveringsomvang....86 Beschrijving apparaat....86 Symbolen op het apparaat....87 Inbedrijfstelling....87 Werking....89 Transport....92 Opslag....92 Verzorging en onderhoud....92 Hulp bij storingen....94 Afvalverwijdering....95 Garantie....95 Technische gegevens....95 EU-conformiteitsverklaring....96

Algemene instructies

Lees deze oorspronkelijke gebruiksaanwijzing voordat u uw apparaat voor het eerst gebruikt, handel dienovereenkomstig en bewaar de gebruiksaanwijzing voor later gebruik of voor de volgende eigenaars.

• Vóór de eerste inbedrijfstelling absoluut veiligheidsinstructies nr. 5.956-249.0 lezen.
• Wanneer de gebruiksaanwijzing en de veiligheidsinstructies niet worden opgevolgd, kan dit schade aan het toestel en

gevaar voor de bediener en andere per- sonen tot gevolg hebben.

- Bij transportschade de dealer onmiddel- lijk op de hoogte brengen.

Veiligheidsinstructies

Gevarenniveaus

⚠ GEVAAR

- Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt.

⚠ WAARSCHUWING

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden.

⚠VOORZICHTIG

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot materiële schade kan leiden.

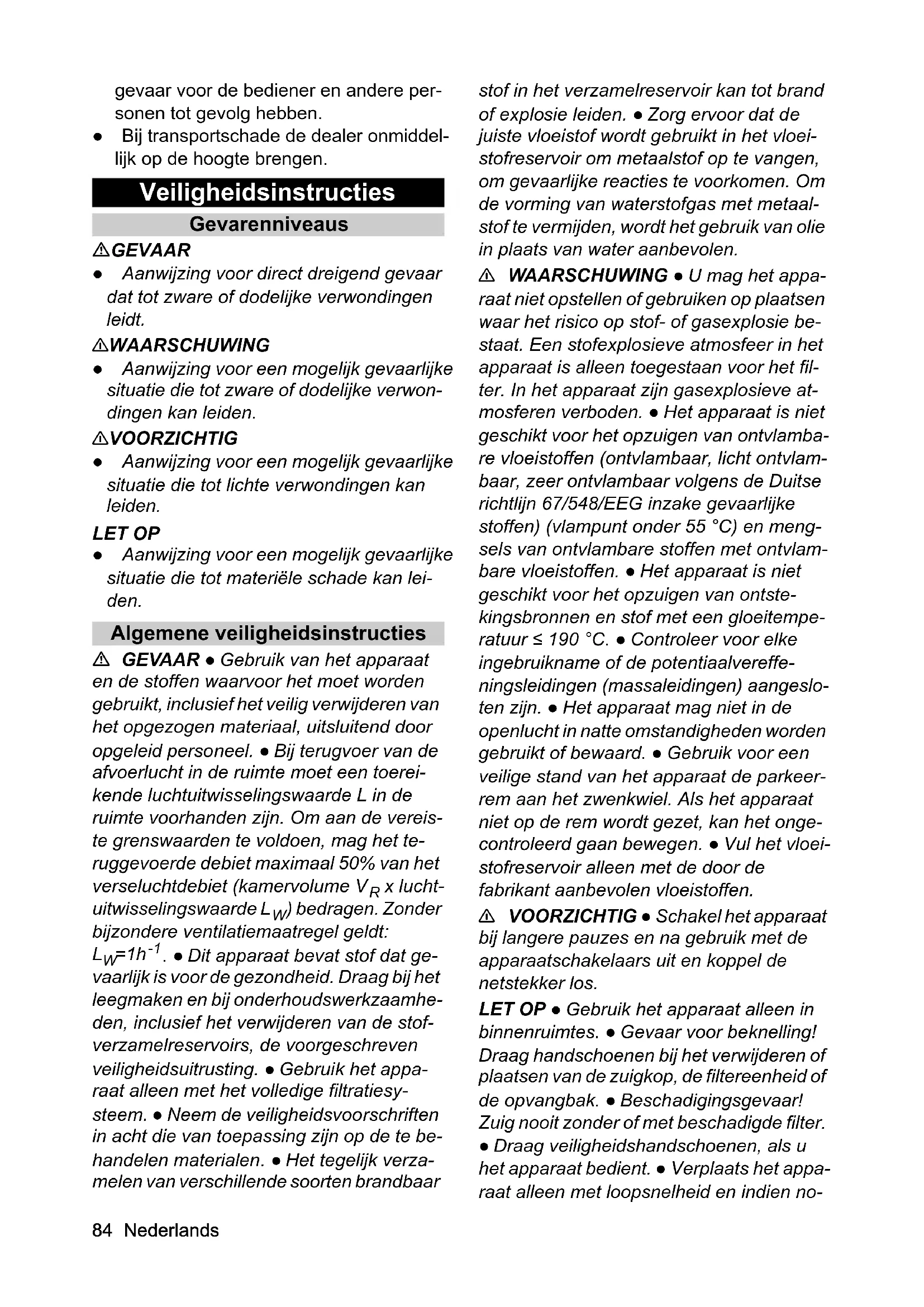

Algemene veiligheidsinstructies

⚠ GEVAAR ● Gebruik van het apparaat en de stoffen waarvoor het moet worden gebruikt, inclusief het veilig verwijderen van het opgezogen materiaal, uitsluitend door opgeleid personeel. ● Bij terugvoer van de afvoerlucht in de ruimte moet een toereikende luchtuitwisselingswaarde L in de ruimte voorhanden zijn. Om aan de vereiste grenswaarden te voldoen, mag het teruggevoerde debiet maximaal 50% van het verseluchtdebiet (kamervolume V_R x luchtuitwisselingswaarde L_W ) bedragen. Zonder bijzondere ventilatiemaatregel geldt: L_W = 1h^-1 . ● Dit apparaat bevat stof dat gevaarlijk is voor de gezondheid. Draag bij het leegmaken en bij onderhoudswerkzaamheden, inclusief het verwijderen van de stof-verzamelreservoirs, de voorgeschreven veiligheidsuitrusting. ● Gebruik het apparaat alleen met het volledige filtratiesysteem. ● Neem de veiligheidsvoorschriften in acht die van toepassing zijn op de te behandelen materialen. ● Het tegelijk verzamelen van verschillende soorten brandbaar stof in het verzamelreservoir kan tot brand of explosie leiden. • Zorg ervoor dat de juiste vloeistof wordt gebruikt in het vloeistofreservoir om metaalstof op te vangen, om gevaarlijke reacties te voorkomen. Om de vorming van waterstofgas met metaalstof te vermijden, wordt het gebruik van olie in plaats van water aanbevolen.

⚠ WAARSCHUWING • U mag het apparaat niet opstellen of gebruiken op plaatsen waar het risico op stof- of gasexplosie bestaat. Een stofexplosieve atmosfeer in het apparaat is alleen toegestaan voor het filter. In het apparaat zijn gasexplosieve atmosferen verboden. • Het apparaat is niet geschikt voor het opzuigen van ontvlambare vloeistoffen (ontvlambaar, licht ontvlambaar, zeer ontvlambaar volgens de Duitse richtlijn 67/548/EEG inzake gevaarlijke stoffen) (vlampunt onder 55 °C) en mengsels van ontvlambare stoffen met ontvlambare vloeistoffen. • Het apparaat is niet geschikt voor het opzuigen van ontstekingsbronnen en stof met een gloeitemperatuur ≤ 190 °C. • Controleer voor elke ingebruikname of de potentiaalvereffeningsleidingen (massaleidingen) aangesloten zijn. • Het apparaat mag niet in de openlucht in natte omstandigheden worden gebruikt of bewaard. • Gebruik voor een veilige stand van het apparaat de parkeerrem aan het zwenkwiel. Als het apparaat niet op de rem wordt gezet, kan het ongecontroleerd gaan bewegen. • Vul het vloeistofreservoir alleen met de door de fabrikant aanbevolen vloeistoffen.

⚠️ VOORZICHTIG • Schakel het apparaat bij langere pauzes en na gebruik met de apparaatschakelaars uit en koppel de netstekker los.

LET OP • Gebruik het apparaat alleen in binnenruimtes. • Gevaar voor beknelling! Draag handschoenen bij het verwijderen of plaatsen van de zuigkop, de filtereenheid of de opvangbak. • Beschadigingsgevaar! Zuig nooit zonder of met beschadigde filter. • Draag veiligheidshandschoenen, als u het apparaat bedient. • Verplaats het apparaat alleen met loopsnelheid en indien no-

dig met twee personen op hellende wegen.

- Voorkom het uittreden van stof, als toebehoren worden vervangen. • Tijdens normal bedrijf kunnen de

oppervlaktetemperaturen tot 135 °C stijgen. • Vermijd het afbreken van de zuigslangeenheid. • Voer een regelmatige visuele controle van de slangen uit.

- Neem de juiste voorzorgsmaatregelen voor het verwijderen, hanteren, opslaan en afvoeren van slib, zoals mengen met inerte vloeistoffen overeenkomstig de plaatselijke voorschriften. • Waterstofgas is ontvlambaar en kan worden geproduceerd door inname van bepaalde materialen zoals aluminium, magnesium enz. Het ventiel voorkomt de ophoping van waterstofgas in het vloeistofreservoir. Reinig en inspecteer het ventiel en controleer op tekenen van beschadiging. • Zorg voor voldoende ventilatie van de installatieplaats om de waterstofconcentratie te verminderen. • Leeg het vuilreservoir na elk gebruik en wanneer het vol slib zit om de vorming van waterstofgas te verminderen.

Elektrische aansluiting

Sluit het apparaat alleen aan op een elektrische aansluiting die door een elektricien conform IEC 60364 is uitgevoerd. Aansluitwaarden zie Technische gegevens en typeplaatje.

⚠ GEVAAR

Gevaar voor elektrische schok

Levensgevaar

Voorkom beschadiging van de elektrische leidingen door bijvoorbeeld erover rijden, knellen of vervormen.

Bescherm de kabel tegen hitte, olie en scherpe randen.

Controleer de netaansluitspanning van het apparaat voor elk gebruik. Gebruik geen apparaat met beschadigde kabel. Laat een beschadigde kabel door een elektricien vervangen.

Hoe te handelen in noodsituaties

⚠ GEVAAR

Gevaar voor letsel en beschadiging bij kortsluiting of andere elektrische storingen

Gevaar voor elektrische schokken, gevaar voor verbrandingen

Schakel het apparaat uit en trek de netstekker eruit.

Hoe te handelen bij een filterbreuk / lekkage:

1. Het apparaat onmiddellijk uitschakelen. Het apparaat mag niet meer worden ge- bruikt.

2. Het filter vervangen.

Het apparaat is bedoeld voor:

• nat en droog reinigen van vloer- en wandoppervlakken
• afzuigen van droge, brandbare, voor de gezondheid gevaarlijke afgezette soorten stof; stofklasse M conform EN 60335-2-69
• opzuigen van niet-explosiegevaarlijke stoffen
• afzuigen van brandbaar stof van alle stofexplosieklassen
• opzuigen van stof en grof vuil
• opzuigen van brandbaar stof uit een zone 22, als het apparaat buiten potentieel explosieve gebieden wordt geïnstalleerd
• opzuigen van vochtige en vloeibare substanties
• afzuigen van de volgende stoffen alleen bij gebruik van inerte vloeistof:
• Titanium stof
• Explosief en geleidend stof
  – Magnesiumstof of -poeder
• Condensaatstof en explosieve metaalpoeders van additieve vervaardiging (3D-printen)
• Industrieel gebruik, bijv.in opslag- en productieruimten
• Commercieel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren en verhuurbedrijven.

Als er op de montageplaats van het apparaat een geclassificeerde Ex-zone is, moet een overeenkomstig Ex-apparaat worden gebruikt.

De juiste werking van het apparaat wordt alleen door de nominale zuigslangwijdtes DN40 en DN50 gegarandeerd.

Elk ander gebruik wordt gezien als niet-reglementair gebruik.

Het apparaat is niet bedoeld voor:

• het opzuigen van brandhaarden en stof met een gloeitemperatuur ≤ 190 °C
• het opzuigen van explosieve of gelijkwaardige stoffen in de zin van §1 SprengG, explosieve damp-luchtmengsels
• het opzuigen van mengsels van brandbare vloeistoffen en brandbaar stof
• het opzuigen van gloeiende of hete deeltjes, die anders tot een brand of explosie kunnen leiden
  • opzuigen van giftige stoffen
• de aansluiting op een stofproducende machine

Milieubescherming

De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op milieuvriendelijke manier.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zo-batterijen, accu's of olie, die bij onjuiste lang of verkeerd afvalverwijdering een entieel gevaar voor de gezondheid van mens en voor het milieu kunnen vor- . Voor een correcte werking van het ap- at zijn deze bestanddelen echter dzakelijk. Voer apparaten met dit sym- niet samen met het huisvuil af.

Instructies betreffende ingrediënten (REACH)

Actuele informatie over ingrediënten vindt u op: www.kaercher.de/REACH

Toebehoren en reserveonderdelen

⚠ GEVAAR

Explosiegevaar door niet-goedgekeurde accessoires

Gebruik alleen accessoires die zijn goedgekeurd door de fabrikant en gemarkeerd met de Ex-sticker voor gebruik met type 22. Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.nl.

Instructie

In de leveringsomvang is geen toebehoren inbegrepen. Het toebehoren moet afhankelijk van de toepassing afzonderlijk worden besteld.

Leveringsomvang

Controleer de inhoud bij het uitpakken op volledigheid. Bij transportschade uw dealer op de hoogte brengen.

Beschrijving apparaat

Afbeeldingen, zie pagina met grafieken Afbeelding A

① Chassis
② Zwenkwiel met parkeerrem
③Klembanden op het vuilreservoir
④ Vuilreservoir
⑤ Filtering
⑥ Kabelhouder
⑦ Houder voor zuigbuis
⑧ Vergrendeling van de tussenring
⑨Tussenring
⑩Typeplaatje
⑪Netsnoer
⑫Kabelhaak
13Handgreep
⑭Beugelgreep van het vuilreservoir
⑮Zuigopening zonder natte afscheider
⑯Houder voor vloersproeier
⑰Manometer
⑱Duwbeugel
19Hendel van de filterreiniging
20 Apparaatschakelaar zuigturbine 2

②1 Apparaatschakelaar zuigturbine 1
22 Zuigkop
②3 Vergrendeling van de zuigkop
24 Filterschudinrichting
25Afdichtring
26Filter
⑳Mechanische uitschakeling
⑳Zuigopening met natte afscheider
29 Ontluchtingsventiel
③0 Filterschuim
③1 Microvlies
32 Zeefmand
③3Vulniveauslang
34Kogelkraan

Symbolen op het apparaat

Het apparaat is geschikt voor het zuigen van stof tot stofklasse M.

⚠ WAARSCHUWING

Beschadiging van de huid, longen en ogen

Uitstoot van fijn stof bij het leegmaken, onderhoudswerkzaamheden en afvoer Draag bij het leegmaken en bij onderhoudswerkzaamheden, inclusief het afvoeren van de stofverzamelreservoirs, de voorgeschreven veiligheidsuitrusting.

Het apparaat is geschikt voor het zuigen van brandbaar stof, opstelling buiten zone 22.

WAARSCHUWING: Dit apparaat mag niet in een zone 22 worden opgesteld. Als er een zone 22 aanwezig is, dan moet een ex-apparaat worden gebruikt.

De sticker toont de waarden voor de max. onderdruk in relatie tot de gebruikte zuigslangdoorsnede. De actuele waarde kan aan de manometer worden afgelezen. Zie hoofdstuk Lees de minimale volumestroom af voor de waarden die van toe-passing zijn voor dit apparaat. Wordt de waarde onderschreden, dan moet de filter worden vervangen (zie hoofdstuk Hoofdfilter vervangen). De verschillende zuigslangdoorsnedes maken een aanpassing aan de verschillende aansluitingsdoorsnedes van de accessoires mogelijk.

Microvlies

(Bestel-nr. 9.990-103.0)

Hoofdfilter

(bestel-nr. 9.439-542.0)

Inbedrijfstelling

⚠ WAARSCHUWING

Niet correct aangesloten potentialver- effeningsleiding

Gevaar voor elektrische schokken

Controleer voor elke ingebruikname of de potentiaalvereffeningsleiding (aardingsleiding) is aangesloten.

⚠ WAARSCHUWING

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inademing van stof.

Zuig niet zonder filterelement omdat er anders gevaar voor de gezondheid is door de verhoogde uitstoot van fijnstof.

⚠ WAARSCHUWING

Ondeskundig gebruik bij het vergrendelen van het vuilreservoir

Gevaar voor beknelling

Tijdens de vergrendeling in geen geval de handen tussen het vuilreservoir en de filtering houden of in de buurt van het hijsmechanisme brengen.

Het vuilreservoir door het bedienen van de beugelgreep met beide handen vergrendelen.

LET OP

Ontbrekend filterelement

Beschadiging van de zuigmotor

Zuig niet zonder filterelement.

LET OP

Statische oplading van het vuilreservoir

In brand vliegen van stof

Zorg ervoor dat de aarding aan het onderstel contact heeft met het vuilreservoir.

1. Het apparaat in de werkpositie plaatsen.
2. Het apparaat met de parkeerremmen beveiligen.
3. Controleren of de zuigkop correct is ge- plaatst.
4. Vul het vuilreservoir tot aan de markering met water of olie (bestelnr. 9.990-272.0) (zie hoofdstuk Vuilreservoir vullen met inerte vloeistof).
5. Klem de aardklem aan de externe potentiaalvereffening.
6. Verwijder de afsluitstop van de opvangbak (zie hoofdstuk Zuigslangaansluiting selecteren).
7. De zuigslang in de zuigslangaansluiting steken.
8. Zorg ervoor dat de zuigslangaansluiting op de filtering goed is afgedicht met een afsluitstop (zie hoofdstuk Zuigslangaansluiting afsluiten).
9. Het vulniveau in het vuilreservoir controleren (zie hoofdstuk Vulniveau vuilreservoir controleren).
10. Zo nodig het vuilreservoir legen (zie hoofdstuk Vuilreservoir legen).
11. Het gewenste toebehoren (niet in de leveringsomvang inbegrepen) op de zuigslang steken.
12. Controleren of het vuilreservoir voor het zuigmateriaal correct is geplaatst.

Zuigslangaansluiting selecteren

Het apparaat is uitgerust met 2 zuigopeningen.

• Zuigopening aan het vuilreservoir
• Droog zuigen met natte afscheider: Fijn stof, poeder
  Het vuilreservoir met natte scheidingsfunctie moet worden gevuld met de inerte vloeistof water of olie. Olie met bestelnr. 9.990-272.0 wordt aanbevolen.
• Zuigopening aan de filtering is goed afgesloten met een afsluitstop bij gebruik zoals bedoeld.

Er mogen geen twee zuigslangen tegelijk op de zuiger worden aangesloten. Bij gebruik volgens de voorschriften mag alleen de onderste zuigopening worden gebruikt.

Bij het gebruik van de natte afscheider moet de bovenste zuigopening goed zijn afgesloten.

Zuigslangaansluiting afsluiten

⚠ WAARSCHUWING

Gevaar voor letsel

Beschadiging van de huid, longen en ogen door fijn stof

Na het verwijderen van de zuigslang moet de zuigslangaansluiting met de afsluitstop worden afgesloten.

Afbeelding B

1. De afsluitstop precies in de zuigslangaansluiting plaatsen.
2. De afsluitstop er tot aan de aanslag in-schuiven.
3. De afsluitstop naar rechts draaien tot de zuigslangaansluiting goed is afgesloten.

Vuilreservoir vullen met inerte vloeistof

Bij gebruik van het vuilreservoir met natte afscheider moet het vuilreservoir voor de

ingebruikstelling met inerte vloeistof worden gevuld.

⚠ WAARSCHUWING

Bewegende delen

Gevaar voor beknelling

Wees voorzichtig met bewegende delen bij het verwijderen of plaatsen van het bovenste deel van het vuilreservoir.

1. Het apparaat met de parkeerremmen beveiligen.

Afbeelding C

1. De beugelgreep naar boven trekken. Het vuilreservoir wordt ontgrendeld en neergelaten.

2. Het vuilreservoir aan de beugelgreep uit het apparaat trekken.

Afbeelding D

1. Maak de klembanden van het vuilreservoir los.

2. Verwijder het bovenste deel van het vuilreservoir aan de handgreep.

3. Vul de inerte vloeistof water of olie in het vuilreservoir tot het niveau de markering op de niveau-indicatie bereikt.

4. Let er bij het plaatsen van het bovenste deel van het vuilreservoir op dat de vlotterbal in de bijbehorende geleiding wordt geplaatst.

⚠ WAARSCHUWING

Ondeskundig gebruik bij het vergrendelen van het vuilreservoir

Gevaar voor beknelling

Tijdens de vergrendeling in geen geval de handen tussen het vuilreservoir en de filtering houden of in de buurt van het hijsmechanisme brengen.

Het vuilreservoir door het bedienen van de beugelgreep met beide handen vergrendelen.

Afbeelding E

LET OP

Statische oplading van het vuilreservoir

In brand vliegen van stof

Zorg ervoor dat de aarding aan het onderstel contact heeft met het vuilreservoir.

1. Het vuilreservoir in omgekeerde volgorde plaatsen en met de beugelgreep vergrendelen.

Vulniveau vuilreservoir controlleren

Als het vuilreservoir tot aan de markering is gevuld, dan moet het worden geleegd. Het apparaat schakelt niet automatisch uit als de maximale vulhoogte wordt overschreden.

1. Het vulniveau in het vuilreservoir regelmatig controleren.

2. Zorg ervoor dat tijdens het zuigen niet meer dan 8 liter materiaal wordt opgezogen.

Werking

⚠ GEVAAR

Zuigen van explosief en geleidend metaalstof zonder inerte vloeistof

Explosiegevaar, warmteontwikkeling

Zuig nooit explosief en geleidend materiaal op zonder inerte vloeistof.

⚠ WAARSCHUWING

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inademing van stof.

Zuig niet zonder beide filterelementen omdat er anders gevaar voor de gezondheid is door de verhoogde uitstoot van fijnstof.

Controleer voor elk gebruik of beide filterelementen correct zijn aangebracht.

LET OP

Gevaar door het naar binnen dringen van fijn stof.

Beschadigingsgevaar van de zuigmotor.

Verwijder bij het zuigen nooit het hoofdfilterelement.

LET OP

Inerte vloeistof ontbreekt

Beschadiging van de natte afscheider

Zuig nooit zonder inerte vloeistof wanneer u de zuigopening op de natte afscheider gebruikt.

Apparaat inschakelen

1. De netstekker in het stopcontact steken.

2. Het apparaat aan de apparaatschakelaars zuigturbine inschakelen.

Instructie

Schakel de zuigturbines altijd na elkaar in en uit. Voor de correcte werking van de ma-

nometer voor de bewaking van het mini- mumvolume moeten alle zuigturbines zijn ingeschakeld.

Instructie

Voor de meeste toepassingen volstaat het te werken met 1 zuigturbine. Schakel indien nodig de 2e zuigturbine in. Laat het apparaat echter niet langer dan 15 min. werken met beide zuigturbines. Dat kan ertoe leiden dat te veel vochtige lucht het hoofdfilter voortijdig te nat maakt. Laat het hoofdfilter vervolgens eventueel sdrogen of vervang het (zie hoofdstuk Hoofdfilter vervangen).

1. Het zuigen begint.

Zuigbewerking uitvoeren

1. Het vulniveau in het vuilreservoir regelmatig controleren omdat het apparaat tijdens het zuigen niet automatisch uitschakelt.

Instructie

Het apparaat is uitgerust met een mechanische bewaking. Deze bewaking onderbreekt de luchtstroom wanneer de inerte vloeistof onder het minimumniveau is gekomen. Vul bij met inerte vloeistof om het zuigen voort te zetten (zie hoofdstuk Vuilreservoir vullen met inerte vloeistof).

1. Zorg ervoor dat tijdens het zuigen niet meer dan 8 liter materiaal wordt opgezogen.
2. Indien nodig het vuilreservoir legen (zie hoofdstuk Vuilreservoir legen).
3. Indien nodig het hoofdfilter legen (zie hoofdstuk Hoofdfilter vervangen).

Instructie

Indien het vuilreservoir gevuld is met een inerte vloeistof, kan er tijdens het zuigen vochtige lucht door het hoofdfilter stromen en het doorweken. Controleer het hoofdfilter na het zuigen op vocht. Laat indien nodig het hoofdfilter drogen of vervang het (zie hoofdstuk Hoofdfilter vervangen).

Lees de minimale volumestroom af

Aan de voorzijde van het apparaat is een manometer gemonteerd, die de zuigonderdruk in het apparaat weergeeft. Als de maximale onderdruk (zie tabel) wordt bereikt, moet het hoofdfilter worden vervangen (zie hoofdstuk Hoofdfilter vervangen). Deze waarde is afhankelijk van het apparaatvermogen en de gebruikte zuigslang. Indien de onderdruk door het vervangen van het filter niet aanzienlijk wordt verminderd, moet er een ander probleem zijn (zie hoofdstuk Hulp bij storingen).

LET OP

Overschrijden van de maximale onderdruk

Zuigverlies

Bij het overschrijden van de opgegeven waarde daalt de luchtsnelheid onder 20 m/s. Vervang het filter.

Nominale wijdte zuigslang	Maximale onder-druk
DN40 16,4 kPa (164 mbar)
DN50 12,9 kPa (129 mbar)
DN70 ---

Apparaat uitschakelen

1. Het apparaat aan de apparaatschakelaars zuigturbine uitschakelen.
2. Het netsnoer uittrekken.
3. Maak de aardklem los van de externe potentiaalvereffening.

Na elk gebruik

1. Het toebehoren demonteren.
2. De zuigslangaansluiting afsluiten (zie hoofdstuk Zuigslangaansluiting afsluiten).
3. Het toebehoren indien nodig met water uitspoelen en drogen.
4. Het vuilreservoir legen (zie hoofdstuk Vuilreservoir legen).
5. Het apparaat van binnen en van buiten reinigen door afzuigen en afvegen met een vochtige doek.

Vuilreservoir legen

Het vuilreservoir moet indien nodig en na elk gebruik worden geleegd.

De inlaatopening of de zuigslang zijn gesloten.

Het vulniveau in het vuilreservoir regelmatig controleren omdat het apparaat tijdens het zuigen niet automatisch uitschakelt.

1. Het apparaat uitschakelen.

2. Het apparaat met de parkeerremmen beveiligen.

Afbeelding C

1. De beugelgreep naar boven trekken. Het vuilreservoir wordt ontgrendeld en neergelaten.

2. Het vuilreservoir aan de beugelgreep uit het apparaat trekken.

Afbeelding D

1. Maak de klembanden van het vuilreservoir los.
2. Verwijder het bovenste deel van het vuilreservoir aan de handgreep.
3. Verwijder het schuimelement uit het onderste deel van het vuilreservoir.
4. Verwijder de zeefmand met het microvlies.
5. Verwijder het microvlies uit de zeefmand.
6. Het microvlies conform de wettelijke be- palingen afvoeren.
7. Tap, indien nodig, de inerte vloeistof uit het vuilreservoir af (zie hoofdstuk Laat de inerte vloeistof uit het vuilreservoir weglopen).

Instructie

U kunt de inerte vloeistof indien nodig meerdere malen gebruiken.

1. Let er bij het plaatsen van het bovenste deel van het vuilreservoir op dat de vlotterbal in de bijbehorende geleiding wordt geplaatst.

⚠ WAARSCHUWING

Ondeskundig gebruik bij het vergrendelen van het vuilreservoir

Gevaar voor beknelling

Tijdens de vergrendeling in geen geval de handen tussen het vuilreservoir en de filtering houden of in de buurt van het hijsmechanisme brengen.

Het vuilreservoir door het bedienen van de beugelgreep met beide handen vergrendelen.

Afbeelding E

LET OP

Statische oplading van het vuilreservoir In brand vliegen van stof

Zorg ervoor dat de aarding aan het onderstel contact heeft met het vuilreservoir.

1. Het vuilreservoir in omgekeerde volgorde plaatsen en met de beugelgreep vergrendelen.

Laat de inerte vloeistof uit het vuilreservoir weglopen

1. Het apparaat uitschakelen.
2. Het apparaat met de parkeerremmen beveiligen.
3. De zuigslangaansluiting afsluiten (zie hoofdstuk Zuigslangaansluiting afsluiten).

Afbeelding C

1. De beugelgreep naar boven trekken. Het vuilreservoir wordt ontgrendeld en neergelaten.
2. Het vuilreservoir aan de beugelgreep uit het apparaat trekken.

Afbeelding F

1. Draai de hendel op de kogelkraan 90°.
2. Als de opvangbak helemaal leeg is, zet u de hendel in de uitgangspositie.

⚠ WAARSCHUWING

Ondeskundig gebruik bij het vergrendelen van het vuilreservoir

Gevaar voor beknelling

Tijdens de vergrendeling in geen geval de handen tussen het vuilreservoir en de filtering houden of in de buurt van het hijsmechanisme brengen.

Het vuilreservoir door het bedienen van de beugelgreep met beide handen vergrendelen.

Afbeelding E

LET OP

Statische oplading van het vuilreservoir In brand vliegen van stof

Zorg ervoor dat de aarding aan het onderstel contact heeft met het vuilreservoir.

1. Het vuilreservoir plaatsen en met de beugelgreep vergrendelen.

Apparaat reinigen

⚠ WAARSCHUWING

Onjuiste afvoer van afvoerwater

Milieuverontreiniging

Neem de plaatselijke voorschriften inzake de behandeling van afvoerwater in acht.

1. Het apparaat van binnen en van buiten reinigen door afzuigen en afvegen met een vochtige doek.
   Bij het afzuigen van het apparaat moet een zuiger met dezelfde of betere classificatie worden gebruikt.
2. Het toebehoren (niet in de leveringsomvang inbegrepen) indien nodig met water uitspoelen en drogen.

Apparaat opbergen

1. Het netsnoer rond de kabelhouder wik- kelen.
2. Het apparaat in een droge ruimte zetten en tegen gebruik door onbevoegden beveiligen.

Transport

⚠VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging Houd bij het vervoer rekening met het gewicht van het apparaat. Het vuilreservoir is geleegd.

1. Voor het stofvrije transport beide zuigslangaansluitingen afsluiten (zie hoofdstuk Zuigslangaansluiting afsluiten).
2. De parkeerremmen loszetten en het apparaat aan de duwbeugel verplaatsen.
3. Om te verladen het apparaat aan het onderstel en aan de duwbeugel vastnemen.
4. Bij het vervoer in voertuigen het apparaat tegen wegglijden en omvallen beveiligen.

Opslag

⚠VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging Houd bij de opslag rekening met het ge- wicht van het apparaat. Het vuilreservoir is geleegd.

1. Het apparaat alleen in binnenruimtes opslaan.

Verzorging en onderhoud

⚠ GEVAAR

Per ongeluk opstartend apparaat, contact van stroomvoerende delen

Verwondingsgevaar, elektrische schok Schakel vóór werkzaamheden aan het apparaat het apparaat uit. Trek de netstekker eruit.

⚠ GEVAAR

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inademing van stof.

Draag voor onderhoudswerkzaamheden (bijv. filtervervanging) een masker van klasse P2 of hoger en wegwerpkleding.

⚠ WAARSCHUWING

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inademing van stof.

Veiligheidsinrichtingen voor het voorkomen van gevaren moeten minstens eenmaal per jaar door de fabrikant of een opgeleid persoon op hun probleemloze veiligheidstechnische werking worden gecontroleerd, bijv. dichtheid van het apparaat, schade aan het filter, werking van de controle-inrichtingen.

LET OP

Siliconenhoudende onderhoudsmiddelen

Kunststof onderdelen kunnen worden aangetast.

Gebruik om te reinigen geen siliconenhoudende onderhoudsmiddelen.

Stofverwijderende machines en veiligheidsinrichtingen voor het vermijden of verhelpen van gevaren volgens BGV A1.

- Voor het onderhoud door de gebruiker moet het apparaat uit elkaar gehaald, gereinigd en onderhouden worden, voor zover dit uitvoerbaar is, zonder hierbij een gevaar voor het onderhoudspersoneel en andere personen te vormen. Geschikte voorzorgsmaatregelen omvatten de ontgifting vóór het uit elkaar halen van het apparaat, het treffen van maatregelen voor gefilterde gedwongen ont-

luchting op plaatsen waar het apparaat uit elkaar wordt gehaald, reiniging van het onderhoudsvlak en geschikte bescherming van het personeel.

• De buitenkant van het apparaat moet door het stofzuigproces ontgift en schoon worden afgeveegd of met af-dichtmiddel worden behandeld vooral-eer het uit het gevaarlijke gebied wordt genomen. Alle onderdelen van het ap- paraat moeten als verontreinigd worden beschouwd als ze uit het gevaarlijke ge-bied worden genomen. Er moeten pas-sende maatregelen worden getroffen om een stofverdeling te vermijden.
• Bij de uitvoering van onderhouds- en reparatiewerkzaamheden moeten alle verontreinigde voorwerpen die niet op bevredigende wijze konden worden gereinigd, worden weggeworpen. Dergelijke voorwerpen moeten in ondoorlaatbare zaken, in overeenstemming met geldende bepalingen voor het verwijderen van dergelijk afval, worden afgevoerd.
• Bij transport en onderhoud van het apparaat moeten de zuigopeningen met de afsluitstoppen worden afgesloten.
• Houd er rekening mee dat u eenvoudige onderhoudswerkzaamheden zelf kunt uitvoeren.
• Reinig het oppervlak van het apparaat en de binnenkant van het reservoir regelmatig met een vochtige doek.
• Voer een regelmatige visuele controle op verstopping van de slangen uit.

Controle- en onderhoudswerkzaamheden

Laat het apparaat regelmatig conform de nationale voorschriften van de wetgever in-zake ongevallenpreventie controleren. Onderhoudswerkzaamheden moeten regelmatig volgens de instructies van de fabrikant door een deskundige worden uitgevoerd. Hierbij moet er rekening worden gehouden met bestaande bepalingen en veiligheidsvereisten. Werkzaamheden aan de elektrische installatie mogen alleen door een elektricien worden uitgevoerd. Als u vragen hebt, kunt u contact opnemen met een filiaal van KÄRCHER.

Hoofdfilter vervangen

1. Het apparaat uitschakelen.
2. Het netsnoer uittrekken.
3. De zuigkop ontgrendelen en verwijderen.
4. De tussenring ontgrendelen en verwijderen.
5. Het verontreinigde stervouwfilter verwijderen.
6. Het verontreinigde stervouwfilter onmiddellijk na het verwijderen uit het apparaat in een zak steken en de zak goed afsluiten.
7. Het verontreinigde stervouwfilter conform de wettelijke vereisten afvoeren.
8. Het vuil aan de schoneluchtzijde verwijderen.
9. De afdichtring op beschadiging controle- ren.

10. Het nieuwe stervouwfilter plaatsen:
    a Het stervouwfilter zo over de filter- schudinrichting aan de tussenring trekken dat de schudelementen in het midden van de filteruitsparingen zijn uitgelijnd.
    b De tussenring met stervouwfilter en filterschudinrichting op de filtering plaatsen.
    c De tussenring vergrendelen.

11. De zuigkop plaatsen en vergrendelen.

Microvlies vervangen

1. Het apparaat uitschakelen.
2. Het apparaat met de parkeerremmen beveiligen.

Afbeelding C

1. De beugelgreep naar boven trekken. Het vuilreservoir wordt ontgrendeld en neergelaten.
2. Het vuilreservoir aan de beugelgreep uit het apparaat trekken.

Afbeelding D

1. Maak de klembanden van het vuilreservoir los.

2. Verwijder het bovenste deel van het vuilreservoir aan de handgreep.

3. Verwijder het schuimelement uit het onderste deel van het vuilreservoir.

4. Verwijder de zeefmand met het microvlies.
5. Verwijder het microvlies uit de zeefmand.
6. Het microvlies conform de wettelijke be- palingen afvoeren.
7. Plaats het nieuwe microvlies.
8. Let er bij het plaatsen van het bovenste deel van het vuilreservoir op dat de vlotterbal in de bijbehorende geleiding wordt geplaatst.

⚠ WAARSCHUWING

Ondeskundig gebruik bij het vergrendelen van het vuilreservoir

Gevaar voor beknelling

Tijdens de vergrendeling in geen geval de handen tussen het vuilreservoir en de filtering houden of in de buurt van het hijsmechanisme brengen.

Het vuilreservoir door het bedienen van de beugelgreep met beide handen vergrendelen.

Afbeelding E

LET OP

Statische oplading van het vuilreservoir In brand vliegen van stof

Zorg ervoor dat de aarding aan het onderstel contact heeft met het vuilreservoir.

1. Het vuilreservoir in omgekeerde volgorde plaatsen en met de beugelgreep vergrendelen.

Hulp bij storingen

⚠ GEVAAR

Per ongeluk opstarten van het apparaat/ elektrische schok

Per ongeluk opstarten van de zuigmotor kan letsel veroorzaken. Spanning op elektrische delen kan een elektrische schok veroorzaken.

Schakel het apparaat vóór alle werkzaamheden uit en trek het netsnoer uit.

Laat alle controles en werkzaamheden aan elektrische delen door een vakman uitvoeren.

Instructie

Als er een storing optreedt, moet het apparaat onmiddellijk worden uitgeschakeld. De storing moet worden verholpen voordat het apparaat weer in bedrijf wordt gesteld.

Als de storing niet kan worden verholpen, moet het apparaat door de klantenservice worden gecontroleerd.

Zuigturbine start niet

1. Het stopcontact en de zekering van de stroomvoorziening controleren.
2. Het netsnoer en de netstekker van het apparaat controleren.
3. Het apparaat inschakelen.

Zuigkracht neemt af

1. De ongesloten zuigslangaansluiting afsluiten (zie hoofdstuk Zuigslangaansluiting afsluiten).
2. De verstoppingen uit de zuigmond, de zuigbuis of de zuigslang verwijderen.
3. De zuigkop en het vuilreservoir op goede plaatsing controleren.
4. Het vuilreservoir legen (zie hoofdstuk Vuilreservoir legen).
5. De filterzitting controleren en zo nodig corrigeren.
6. De zuigkop vervangen (zie hoofdstuk Hoofdfilter vervangen).
7. Het microvlies vervangen (zie hoofdstuk Microvlies vervangen).
8. De toestand van de inerte vloeistof controleren.

a Het vulniveau van de inerte vloeistof controleren, indien nodig inerte vloeistof bijvullen (zie hoofdstuk Vuilreservoir vullen met inerte vloeistof).

b Controleer de kwaliteit van de inerte vloeistof, vervang de inerte vloeistof indien nodig (zie hoofdstuk Laat de inerte vloeistof uit het vuilreservoir weglopen en hoofdstuk Vuilreservoir vullen met inerte vloeistof).

Zuigkracht niet aanwezig

De mechanische uitschakeling onderbreekt de volumestroom omdat er te weinig inerte vloeistof in het vuilreservoir is.

1. Inerte vloeistof bijvullen (zie hoofdstuk Vuilreservoir vullen met inerte vloeistof).

Uittreden van stof tijdens het zuigen

1. Controleer de zitting van het vuilreservoir.
2. De filterzitting controleren en zo nodig corrigeren.
3. De zuigkop vervangen (zie hoofdstuk Hoofdfilter vervangen).
4. Bij gebruik van het apparaat met natte afscheider bijvullen met inerte vloeistof (zie hoofdstuk Vuilreservoir vullen met inerte vloeistof).

Afvalverwijdering

Het apparaat moet uiteindelijk volgens de wettelijk bepalingen worden afgevoerd.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice. (adres zie achterzijde) Meer informatie over de garantie (indien beschikbaar) vindt u in het servicegedeelte van uw lokale Kärcher-website onder "Downloads".

Technische gegevens

Elektrische aansluiting
Netspanning V 220-	240
Fase ~ 1
Netfrequentie Hz 50-60
Nominaal vermogen W 2100
Maximaal vermogen W 2400
Beschermingsgraad IPX4
Beschermingsklasse I*
Maximaal toegestane ne- Ω	0.195+
timpedantie	j0.122

Afmetingen en gewichten
Typisch bedrijfsgewicht	kg	108
Lengte x breedte x hoogte	mm	1020 x 680 x 1490
Filteroppervlak	m^2	2,24
Omgevingsvoorwaarden
Opslagtemperatuur	°C	-10-40
Gegevens capaciteit van apparaat
Reservoirvolume	I	60
Reservoirvolume inerte vloeistof	I	20
Reservoirvolume zuigma- teriaal	I	8
Vacuüm (met drukbegren- zingsklep)	kPa	25,4
Luchthoeveelheid	l/s	2x 74
Aansluiting zuigslang		DN70
Nominale wijdte zuigslang		DN40/ 50
Filter bestelnummer		9.439- 542.0
Berekende waarden conform EN 60335-2-69
Hand-arm-vibratiewaarde	m/s^2	<2,5
Onzekerheid K	m/s^2	0,2
Geluidsdrukniveau L_pA	dB(A)	79
Onzekerheid K_pA	dB(A)	2
Netsnoer
Type		H07R N-F 3G1,5 mm^2
Onderdelennummer 6.650-		035.0
Kabellengte	m	10

* met elementen van de beschermingsklasse II Opstelling

Technische wijzigingen voorbehouden.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: Droogzuiger Product: Nat- en droogzuiger Type: 9.990-xxx

Relevante EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-69

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Toegepaste niet-geharmoniseerde nor- men

IEC 60335-1

IEC 60335-2-69

Toegepaste nationale normen

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Gevolmachtigde voor de documentatie:

A. Haag

Kärcher Industrial Vacuuming GmbH

Nomainiet galveno filtru

Piemērotie saskaņotie standarti

EN 60335-1

EN 60335-2-69

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11:2000

EN 62233: 2008

EN IEC 63000: 2018

Piemērotie nesaskaņotie standarti

IEC 60335-1

IEC 60335-2-69
