Producttype	Batterijtester
Merk	VOLTCRAFT
Model	MS229
Afmetingen (L x B x H)	133 x 63 x 22 mm
Gewicht	Ongeveer 85 g
Bedrijfsspanning	3 V/DC
Stroomverbruik	Max. 5 mA
Voeding	2 knoopcellen LR44 (elk 1,5 V)
Geteste spanningsbereik	1,2 V tot 12 V DC
Teststroom	30 mA (1,2/1,5 V), 6-24 mA (3/12 V), 30-40 mA (6/9 V)
Weergave	LCD-scherm met spanning en resterend ladingspercentage
Hoofdfuncties	Testen van batterijen onder belasting, spanningselectie, polariteitsindicator, automatische uitschakeling
Onderhoud en reiniging	Reinigen met een zachte, droge doek, agressieve producten vermijden
Veiligheid	Polariteit respecteren, niet-oplaadbare batterijen niet opladen, buiten bereik van kinderen houden
Onderdelen en reparatie	Vervangingsbatterijen LR44 beschikbaar, reparaties door een specialist
Algemene informatie	Geschikt voor oplaadbare en niet-oplaadbare batterijen van 1,2 tot 12 V

Veelgestelde vragen - MS229 VOLTCRAFT

Hoe test ik een batterij met de Voltcraft MS229?

Zet het apparaat aan met de ON/OFF-schakelaar. Gebruik de MODE/START-knop om de juiste spanning te selecteren (bijv. 1,5V). Bevestig met SET. Stel de belastingschakelaar in volgens de spanning. Plaats de batterij met inachtneming van de aangegeven polariteit. Het scherm toont de spanning onder belasting en het resterende percentage.

Welke soorten batterijen kan ik testen?

U kunt batterijen testen van 1,2 V (oplaadbaar), 1,5 V (alkaline of hoge capaciteit), 3 V, 6 V, 9 V en 12 V. Zorg ervoor dat u de juiste spanning instelt voor de test.

Wat betekent de percentageweergave?

Het percentage geeft de geschatte resterende capaciteit van de batterij aan in vergelijking met een nieuwe batterij. Bijvoorbeeld, voor een 1,5 V-batterij komt 0% overeen met 1,14 V en 100% met 1,50 V.

Hoe vervang ik de interne batterijen van de tester?

Schakel het apparaat uit en verwijder de geteste batterijen. Open het batterijcompartiment aan de achterkant. Plaats twee knoopcellen LR44 (1,5V) met inachtneming van de polariteit: de + pool naar links. Sluit het compartiment.

Waarom gaat de tester niet aan?

Controleer of de interne batterijen correct zijn geplaatst en niet leeg zijn. Vervang de LR44-batterijen indien nodig. Zorg ervoor dat de ON/OFF-schakelaar in de ON-stand staat.

Kan ik een batterij onder belasting testen?

Ja, de tester past een vooraf gedefinieerde belasting (teststroom) toe op basis van de geselecteerde spanning. Dit geeft een realistischer indicatie van de resterende capaciteit dan een eenvoudige nullasttest.

Wat moet ik doen als het scherm 'LO' of 'HI' weergeeft?

'LO' betekent dat de batterij leeg is of de polariteit is omgekeerd. Controleer de polariteit en de geselecteerde spanning. 'HI' geeft een spanning aan die hoger is dan het testbereik. Selecteer een hogere spanning.

Is de tester geschikt voor knoopcellen?

Ja, het apparaat kan knoopcellen testen. Gebruik de positieve aansluiting met het juiste contact voor knoopcellen, zoals weergegeven in de handleiding.

Hoe reinig ik de tester?

Gebruik een zachte, droge doek. Gebruik geen oplosmiddelen of schurende producten. Vermijd te hard op het scherm te drukken. Laat volledig drogen voor opnieuw gebruik.

Wat te doen bij een storing?

Controleer eerst de interne batterijen en de aansluitingen. Als het probleem aanhoudt, neem dan contact op met de technische dienst. Reparaties moeten worden uitgevoerd door een professional.

GEBRUIKSAANWIJZING MS229 VOLTCRAFT

Deze gebruiksaanwijzing hoort bij dit product. Zij bevat belangrijke informatie over de inbedrijfstelling en het gebruik. Let hierop, ook wanneer u dit product aan derden overhandigt.

Bewaar daarom deze gebruiksaanwijzing om in voorkomende gevallen te kunnen raadplegen. In de inhoudsopgave op pagina 45 vindt u een lijst met inhoudspunten met vermelding van het bijbehorende.

Inleiding 46
1. Bedoeld gebruik 47
2. Veiligheidsinstructies 48
3. Operationele onderdelen 51
4. Beeldscherm 52
5. Batterij vervangen 53
6. Bediening 53
7. Onderhoud 55
8. Verwijdering 55
9. Technische gegevens 57

Percentagereferentie van de overgebleven batterijvoltages 58

Pagina

Inleiding

Geachte klant,

Wij danken u hartelijk voor het aanschaffen van dit Voltcraft®-product. Hiermee heeft u een uitstekend product in huis gehaald. U heeft een meer dan gemiddeld kwaliteitsproduct aangeschaft uit een merkfamilie die zich op het gebied van meet-, laad-, en voedingstechniek onderscheidt door specifieke vakkundigheid en permanente innovatie.

Met Voltcraft® worden gecompliceerde taken voor u als kieskeurige doe-het-zelver of als professionele gebruiker al gauw kinderspel. Voltcraft® biedt u betrouwbare technologie met een buitengewoon gunstige verhouding van prijs en prestatie. Wij zijn ervan overtuigd: uw keuze voor Voltcraft® is tegelijkertijd het begin van een langdurige en prettige samenwerking.

Veel plezier met uw nieuwe Voltcraft®-product!

1. Bedoeld gebruik

Dit product is bedoeld voor het testen van gangbare batterijen met een voltagebereik tussen 1.2 V/DC en 12 V/DC. Voor een objectieve meting dienen de batterijen onder belasting getest te worden. De ingestelde stroomsterkte onder belasting is afhankelijk van het type batterij/opslag batterij.

De batterij capaciteit onder belasting en het percentage van de resterende batterij capaciteit worden op het scherm weergegeven. Twee 1.5 V rondcellen (LR44) zijn nodig voor gebruik.

In verband met veiligheid en normering (CE) zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan hiervoor beschreven, kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schok enzovoort. Lees de gebruiksaanwijzing volledig door en gooi hem niet weg. Het product mag alleen samen met de gebruiksaanwijzing aan derden ter beschikking worden gesteld.

Het product voldoet aan de nationale en Europese wettelijke voorschriften. Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

2. Veiligheidsinstructies

Wij zijn niet verantwoordelijk voor schade aan eigendom of lichamelijke letsels indien het product verkeerd gebruikt werd op om het even welke manier of beschadigd werd door het niet naleven van deze bedieningsinstructies. De waarborg vervalt dan!

Het uitroepteken geeft belangrijke informatie aan voor deze bedieningsinstructies waaraan u zich strikt moet houden.

Productveiligheid

• Stel het product niet bloot aan sterke mechanische belasting of intense trillingen.
• Stel het product niet bloot aan elektromagnetische velden, extreme temperaturen, direct zonlicht of vocht.
• De gebruiksaanwijzingen van de fabrikant van de respectievelijke batterijen dienen in acht genomen te worden, voordat ze worden testen.
• Het product mag niet direct worden gebruikt nadat het van een koude omgeving naar een warme omgeving is gebracht. Condens kan het product beschadigen. Wacht totdat het product is geacclimatiseerd voordat het in gebruik genomen wordt.

Batterijveiligheid

• Juiste polariteit dient in acht genomen te worden bij het installeren van de batterijen. De correcte polariteit is in het oplaadcompartiment aangegeven ("+" = positief; "-" = negatief).
• Batterijen dienen uit het apparaat verwijderd te worden wanneer het voor langere tijd niet gebruikt wordt, om schade door lekkage te voorkomen. Lekkende of beschadigde batterijen kunnen brandwonden veroorzaken wanneer het zuur in contact komt met de huid, draag daarom beschermende handschoenen bij het hanteren van beschadigde batterijen.
• Batterijen dienen buiten bereik te worden gehouden van kinderen. Laat de batterij niet rondslingeren. Het gevaar op inslikken bestaat voor kinderen en huisdieren.
• Alle batterijen dienen tegelijkertijd vervangen te worden. Het mengen van oude met nieuwe batterijen in het apparaat kan leiden tot batterijlekkage en beschadiging van het apparaat.
• Batterijen mogen niet worden ontmanteld, kortgesloten of verbrand. Probeer nooit niet-oplaadbare batterijen op te laden. Het risico bestaat op een explosie!

Diversen

• Het product zijn geen speelgoed en dienen buiten bereik te worden gehouden van kinderen en huisdieren!
• In industriële omgevingen dienen Arbo-voorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen in acht te worden genomen.
• In scholen, trainingscentra, tijdens hobby- en doe-het-zelf cursussen, dient de hantering van het meetinstrument onder toezicht van getraind personeel te geschieden.
• Reparaties mogen alleen worden uitgevoerd door een vakman/gespecialiseerde onderhoudsdienst.
• Indien u vragen heeft over de correcte aansluiting of het gebruik of als er problemen zijn waar u in de gebruiksaanwijzing geen oplossing voor kunt vinden, neemt u dan contact op met onze technische helpdesk of met een andere elektromonteur.

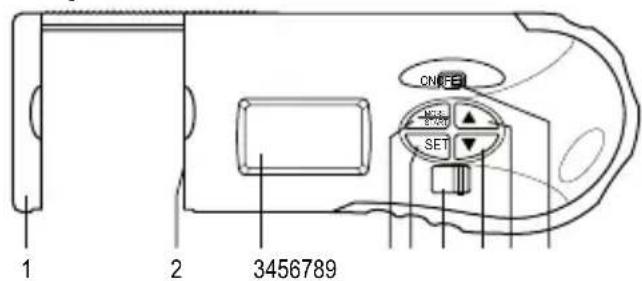

3. Operationele onderdelen

1 2 3456789 CNREF NO.5 0.250 SET

++ 10

1 Positieve batterijzijde
2 Negatieve batterijzijde
3 Beeldscherm
4 "MEER/START" knop
5 "SET" knop
6 Lading selectie schakelaar
7 “▼” knop
8“ ▲” knop
9 "AAN/UIT" schakelaar
10 Batterij compartiment

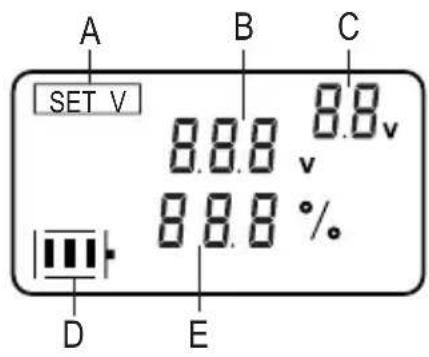

4. Beeldscherm

A B C SET V 8.8.8 v 8.8.8 % D E

A Voltageselectie indicator
B Resterende batterij capaciteit
C Instellen batterij voltage
D Lege batterij icoon
E Percentage resterende batterij capaciteit

5. Batterij vervangen

Wanneer de batterij bijna leeg symbool op het display knippert (3), plaatst u een nieuwe batterij.

1. Zet de tester uit met de "AAN/UIT" knop (9) en verwijder alle batterijen die getest worden.
2. Open het batterijcompartiment (10).
3. Plaats twee LR44/AG-13/L1154 rondcellen in het batterijcompartiment (10) en let op de polariteit ("+" = positief). De positieve pool van de rondcel moet naar links wijzen.
4. Sluit het batterijcompartiment (10).

6. Bediening

Batterijen die getest worden dienen verwijderd te worden van het apparaat vóór de meting.

1. Zet de tester aan via de "AAN/UIT" knop (9).
2. Druk op de "MODE/START" knop (4) om het vastgestelde voltage in te stellen van de test batterij. De voltageselectie indicator zal knipperen.

3. Druk op de “▼” (7) of “▲” (8) knop om het batterijvoltage te kiezen (1.2, 1.5, 3, 6, 9, 12V).

4. Druk op de knop "SET" ter bevestiging van de geselecteerde testspanning.

5. Stel de belasting selectie schakelaar (6) in om de teststroomsterkte in te stellen. Bekijk de onderstaande tabel voor de juiste instelling.

Schakelaar positie Links Midden Rechts
Batterijvoltage 1.2V/ 1.5V 3V/ 12V 6V/ 9V
Test stroomsterkte 30mA 6 – 24mA 30 – 40mA

1. Plaats de testbatterij zoals in het onderstaande schema staat weergegeven.

Voor knoopcellen of rondcellen Voor 9V batterij

De tester zal overgaan op slaapstand wanneer 1 minuut lang geen knop is ingedrukt. De stand-by modus kan worden verlaten door het gedurende drie seconden indrukken en vasthouden van de knop "MODE/ START" (4), of door het bedienen van de "ON/OFF" (9) knop.

7. Onderhoud

Maak de behuizing schoon met een schone, droge en zachte doek of een vochtige doek voor opgehoopt stof.

Gebruik nooit agressieve schoonmaakmiddelen of chemische oplosmiddelen omdat deze de behuizing kunnen beschadigen.

Gebruik geen overmatige druk op het scherm, dat kan leiden tot schade of krassen.

Laat het product na het schoonmaken volledig drogen voor het weer in gebruik te nemen!

8. Verwijdering

Product

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil.

Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking inleveren.

Verwijder de geplaatste batterijen/accu's en gooi deze afzonderlijk van het product weg.

Batterijen / Accu's

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu's in te leveren; verwijdering via het huisvuil is niet toegestaan.

Batterijen/accu's die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor irriterend werkende, zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/accu's, bijv. onder de links afgebeelde vuilnisbaksymbool).

U kunt verbruikte batterijen/accu's gratis bij de verzamelpunten van uw gemeente, onze filialen of overal waar batterijen/accu's worden verkocht, afgeven.

Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het milieu.

1. Technische gegevens

Bedrijfsspanning: 3 V/DC
Opgenomen vermogen: max. 5 mA
Batterijtype: 2 LR44 rondcellen (Bestnr. 652044)
Operationele temperatuur: 0 tot +50°C
Operationele vochtigheid: relatieve vochtigheid <80 %, niet-condenserend
Gewicht: ongeveer 85 g
Afmetingen (L x B x H): 133 x 63 x 22 mm

Percentagereferentie van de overgebleven batterijvoltages

Batterijtype 0% 100%
1,2V Oplaadbare batterij 0.90V	1.29V
1,5V Zwaar gebruik	1.14V 1.50V
1,5V Alkaline
3,0V 2.00V 3.00V
6,0V 3.58V 6.00V
9,0V Zwaar gebruik	7.50V 9.00V
9,0V Alkaline
12,0V 6.00V 11.90V
