MS229 - Batterieladegerät VOLTCRAFT - Kostenlose Bedienungsanleitung

Produkttyp	Batterietester
Marke	VOLTCRAFT
Modell	MS229
Abmessungen (L x B x H)	133 x 63 x 22 mm
Gewicht	Ca. 85 g
Betriebsspannung	3 V/DC
Stromverbrauch	Max. 5 mA
Stromversorgung	2 Knopfzellen LR44 (1,5 V jede)
Geprüfter Spannungsbereich	1,2 V bis 12 V DC
Teststrom	30 mA (1,2/1,5 V), 6-24 mA (3/12 V), 30-40 mA (6/9 V)
Anzeige	LCD-Bildschirm mit Spannung und verbleibendem Ladungsprozentsatz
Hauptfunktionen	Batterietest unter Last, Spannungsauswahl, Polaritätsanzeige, automatische Abschaltung
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen, abrasive Produkte vermeiden
Sicherheit	Polarität beachten, nicht wiederaufladbare Batterien nicht aufladen, außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile und Reparierbarkeit	Ersatzbatterien LR44 erhältlich, Reparaturen durch einen Fachmann
Allgemeine Informationen	Geeignet für wiederaufladbare und nicht wiederaufladbare Batterien von 1,2 bis 12 V

Häufig gestellte Fragen - MS229 VOLTCRAFT

Wie teste ich eine Batterie mit dem Voltcraft MS229?

Schalten Sie das Gerät mit dem ON/OFF-Schalter ein. Verwenden Sie die MODE/START-Taste, um die geeignete Spannung auszuwählen (z.B. 1,5V). Bestätigen Sie mit SET. Stellen Sie den Lastschalter entsprechend der Spannung ein. Legen Sie die Batterie unter Beachtung der angegebenen Polarität ein. Das Display zeigt die Spannung unter Last und den verbleibenden Prozentsatz an.

Welche Batterietypen kann ich testen?

Sie können Batterien mit 1,2 V (wiederaufladbar), 1,5 V (Alkali oder hohe Kapazität), 3 V, 6 V, 9 V und 12 V testen. Stellen Sie sicher, dass Sie vor dem Test die richtige Spannung eingestellt haben.

Was bedeutet die Prozentanzeige?

Der Prozentsatz gibt die geschätzte Restkapazität der Batterie im Vergleich zu einer neuen Batterie an. Beispielsweise entspricht 0% bei einer 1,5-V-Batterie 1,14 V und 100% entspricht 1,50 V.

Wie wechsle ich die internen Batterien des Testers?

Schalten Sie das Gerät aus und entfernen Sie die getesteten Batterien. Öffnen Sie das Batteriefach auf der Rückseite. Legen Sie zwei Knopfzellen LR44 (1,5V) unter Beachtung der Polarität ein: der Pluspol nach links. Schließen Sie das Fach.

Warum schaltet sich der Tester nicht ein?

Überprüfen Sie, ob die internen Batterien korrekt eingelegt und nicht entladen sind. Ersetzen Sie die LR44-Batterien bei Bedarf. Stellen Sie sicher, dass der ON/OFF-Schalter auf ON steht.

Kann ich eine Batterie unter Last testen?

Ja, der Tester legt je nach gewählter Spannung eine vordefinierte Last (Teststrom) an. Dies gibt eine realistischere Angabe der Restkapazität als ein einfacher Leerlauftest.

Was tun, wenn das Display 'LO' oder 'HI' anzeigt?

'LO' bedeutet, dass die Batterie entladen ist oder die Polarität verkehrt ist. Überprüfen Sie Polarität und gewählte Spannung. 'HI' zeigt eine Spannung über dem Testbereich an. Wählen Sie eine höhere Spannung.

Ist der Tester für Knopfzellen geeignet?

Ja, das Gerät ermöglicht das Testen von Knopfzellen. Verwenden Sie den Pluspol mit dem entsprechenden Kontakt für Knopfzellen, wie in der Anleitung dargestellt.

Wie reinige ich den Tester?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Lösungsmittel oder scheuernde Mittel. Drücken Sie nicht zu fest auf das Display. Lassen Sie ihn vor der Wiederverwendung vollständig trocknen.

Was tun bei Fehlfunktion?

Überprüfen Sie zuerst die internen Batterien und die Anschlüsse. Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Service. Reparaturen sollten von einem Fachmann durchgeführt werden.

BEDIENUNGSANLEITUNG MS229 VOLTCRAFT

Best.-Nr./ Item No. / N° de commande / Bestnr.: 100499

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 3.

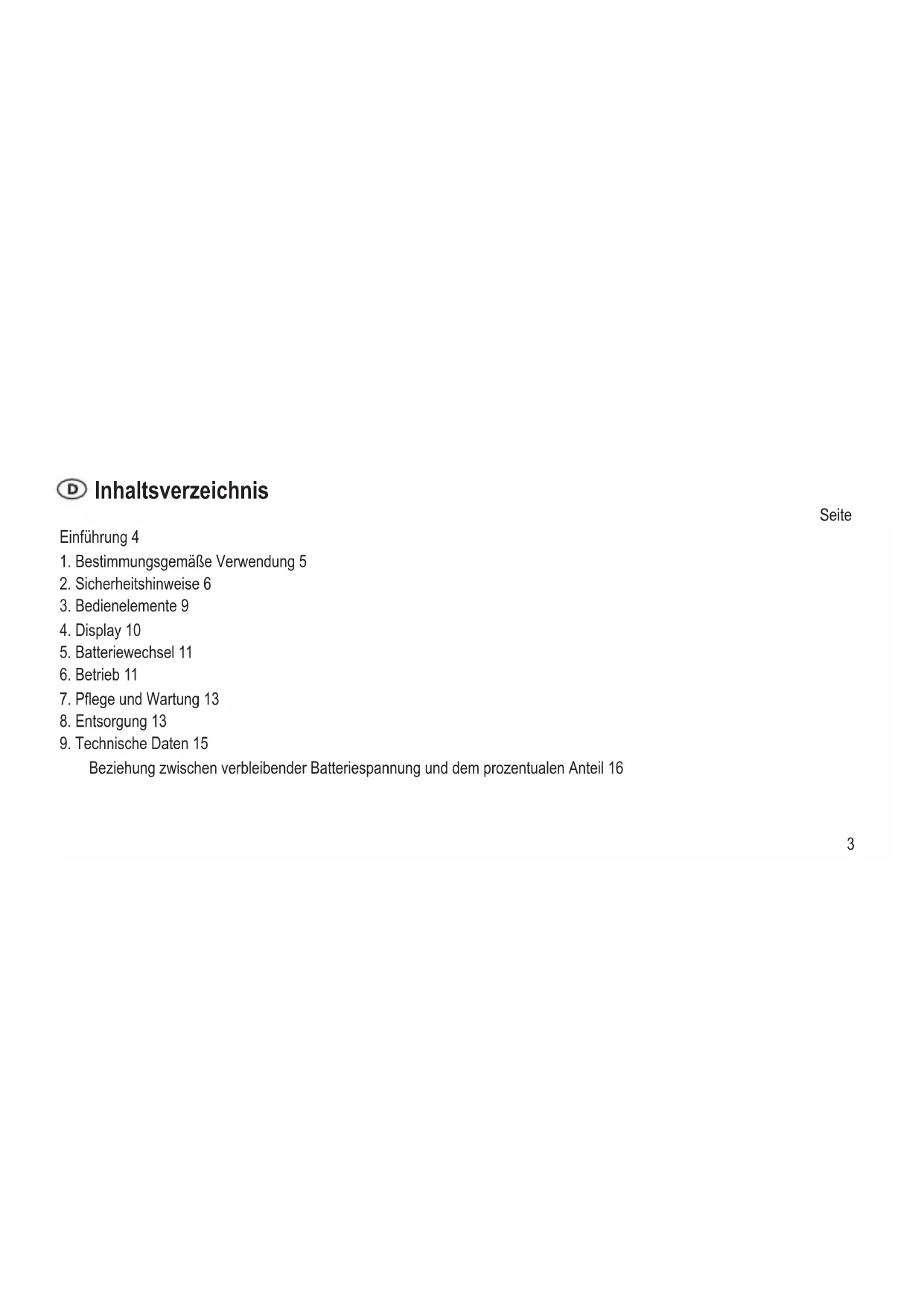

D Inhaltsverzeichnis

Seite

Einführung 4

1. Bestimmungsgemäße Verwendung 5
2. Sicherheitshinweise 6
3. Bedienelemente 9
4. Display 10
5. Batteriewechsel 11
6. Betrieb 11
7. Pflege und Wartung 13
8. Entsorgung 13
9. Technische Daten 15

Beziehung zwischen verbleibender Batteriespannung und dem prozentualen Anteil 16

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten. Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.

Mit Voltcraft ^® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft ^® bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-/Leistungsverhältnis. Wir sind uns sicher: Ihr Start mit Voltcraft ^® ist zugleich der Beginn einer langen und guten Zusammenarbeit.

Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!

1. Bestimmungsgemäße Verwendung

Dieses Produkt ist für das Testen von handelsüblichen Batterien innerhalb eines Spannungsbereiches von 1,2 V/DC bis 12 V/DC vorgesehen. Für ein objektives Messergebnis werden die Batterien/Akkus unter Belastung getestet. Die Strombelastung muss vorher entsprechend dem Batterie-/Akkutyp eingestellt werden.

Die Batteriespannung bei Belastung und der Anteil verbleibender Batteriespannung werden auf dem Display angezeigt. Für den Betrieb werden zwei 1,5 V Knopfzellen (LR44) benötigt.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

2. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden und bei Sach- und Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung!

Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch das Ausrufezeichen gekennzeichnet.

Produktsicherheit

• Das Gerät darf keinen erheblichen mechanischen Belastungen oder starken Vibrationen ausgesetzt werden.
• Das Gerät darf keinen elektromagnetischen Feldern, extremen Temperaturen, direkter Sonneneinstrahlung oder Feuchtigkeit ausgesetzt werden.
• Lesen Sie vor Überprüfung die Herstellerhinweise für die jeweiligen Batterien durch.
• Das Gerät sollte nicht sofort eingesetzt werden, wenn es aus einem Bereich mit kalter Umgebungstemperatur in einen warmen Raum gebracht wurde. Kondenswasser kann das Gerät zerstören. Warten Sie mit dem Einsatz des Produkts, bis es sich an die veränderte Umgebungstemperatur angepasst hat.

Batteriesicherheit

• Achten Sie beim Einlegen der Batterien auf die richtige Polung. Die korrekte Polung wird auf der Innenseite des Batteriefaches ("+" = positiv; "-" = negativ) angegeben.
• Entfernen Sie die Batterien, wenn das Gerät für längere Zeit nicht benutzt wird, um Schäden durch auslaufende Batterien zu vermeiden. Ausgelaufene oder beschädigte Batterien können bei Hautkontakt zu Verätzungen führen, daher sollten Sie entsprechende Schutzhandschuhe tragen, wenn Sie diese handhaben.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht unbeaufsichtigt herumliegen, da sie von Kindern oder Haustieren verschluckt werden könnten.
• Alle Batterien sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien im Gerät kann zum Auslaufen der Batterien und zur Beschädigung des Geräts führen.
• Nehmen Sie keine Akkus auseinander, schließen Sie sie nicht kurz, und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, Batterien aufzuladen. Es besteht Explosionsgefahr!

Sonstiges

• Das Produkt ist kein Spielzeug. Es gehört nicht in Kinderhände und ist von Haustieren fernzuhalten!
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten ist der Umgang mit elektrischen Geräten durch geschultes Personal verantwortlich zu überwachen.
• Eine Reparatur des Geräts darf nur durch eine Fachkraft bzw. einer Fachwerkstatt erfolgen.

• Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

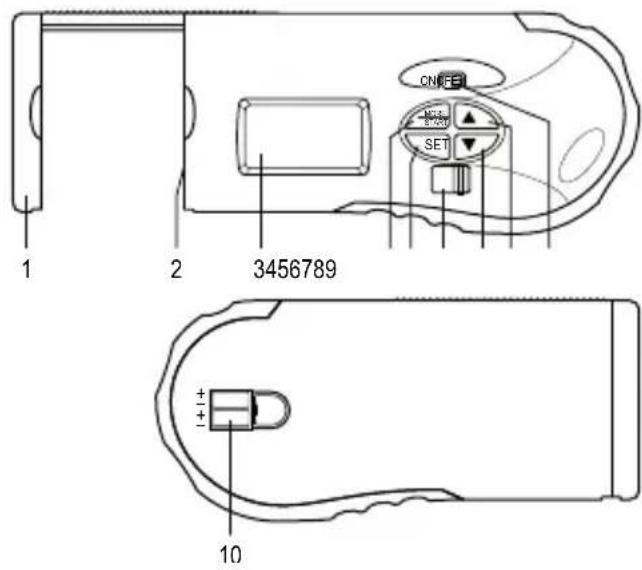

• Bedienelemente


1 Positiver Batteriepol
2 Negativer Batteriepol
3 Display
4 „MODE/START“-Taste
5 „SET“-Taste
6 Auswahlschalter für Belastung
7, ▼"-Taste
8 „▲“-Taste
9 „ON/OFF“-Schalter (Ein/Aus)
10 Batteriefach

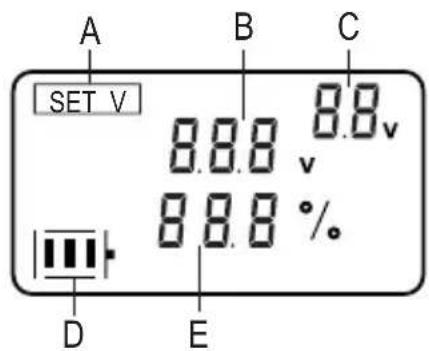

4. Display

A B C SET V 8.8.8 v 8.8.8 % D E

A Anzeige für Spannungsauswahl
B Verbleibende Batteriespannung
C Batteriespannung voreinstellen
D Symbol für schwache Batterie
E Anteil verbleibender Batteriespannung

5. Batteriewechsel

Wenn das Symbol für schwache Batterie |im|Display (3) blinkt, legen Sie eine neue Batterie ein.

1. Schalten Sie das Testgerät über den „ON/OFF“-Schalter (9) aus und entnehmen Sie sämtliche getesteten Batterien.

2. Öffnen Sie die Batteriefachabdeckung (10).

3. Legen Sie zwei LR44/AG-13/L1154 Knopfzellenbatterien in das Batteriefach (10) und beachten Sie dabei die korrekte Polung („+“ = positiv). Der positive Pol der Knopfzellenbatterien sollte nach links zeigen.

4. Schließen Sie die Batteriefachabdeckung (10).

6. Betrieb

Testbatterien sollten dem Gerät vor der Messung entnommen werden.

1. Schalten Sie das Messgerät über den „ON/OFF“-Schalter (9) ein.
2. Drücken Sie die „MODE/START“-Taste (4), um die entsprechende Spannung für die Testbatterie einzustellen. Die Anzeige für Spannungsauswahl blinkt auf.

3. Drücken Sie die Taste „▼” (7) oder „▲” (8), um die Batteriespannung auszuwählen (1.2, 1.5, 3, 6, 9, 12V).

4. Drücken Sie die Taste „SET“ zum Bestätigen der gewählten Testspannung.

5. Stellen Sie über den Auswahlschalter für die Belastung (6) den Teststrom ein. Richten Sie sich bitte für eine korrekte Einstellung nach folgender Tabelle.

Schalterposition Links Mitte Rechts
Batteriespannung 1.2V/ 1.5V 3V/ 12V 6V/ 9V
Teststrom 30mA 6 – 24mA 30 – 40mA

1. Legen Sie die Testbatterie wie im folgenden Schaubild angezeigt ein.

Für Rundzellen oder Knopfzellenbatterien Für 9V Batterien

Das Messgerät aktiviert den Stand-by-Modus, wenn 1 Minute lang keine Taste gedrückt wird. Sie können den Stand-by-Modus verlassen, indem Sie die „MODE/START“-Taste (4) für 3 Sekunden gedrückt halten, oder durch Betätigen des „ON/OFF“-Schalters (9).

7. Pflege und Wartung

Reinigen Sie das äußere Gehäuse mit einem sauberen, weichen und trockenen Tuch oder einem leicht angefeuchteten Tuch bei starker Verschmutzung.

Benutzen Sie niemals scharfe Reinigungsprodukte oder chemische Lösungen, da sie das äußere Gehäuse beschädigen könnten.

Üben Sie keinen starken Druck auf das Display aus, da dies zu Beschädigungen oder Kratzern führen könnte.

Lassen Sie das Produkt nach der Reinigung vollständig trocknen, bevor Sie es wieder in Betrieb nehmen!

8. Entsorgung

Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.

Batterien / Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

1. Technische Daten

Betriebsspannung: 3 V/DC
Stromverbrauch: max. 5 mA
Batterietyp: 2 LR44 Knopfzellenbatterie (Best Nr. 652044)
Betriebstemperatur: 0 bis +50 °C
Arbeitsluftfeuchtigkeit: Relative Feuchtigkeit <80 %, nicht-kondensierend
Gewicht: ca. 85 g
Abmessungen (L x B x H): 133 x 63 x 22 mm

Beziehung zwischen verbleibender Batteriespannung und dem prozentualen Anteil

Batterietyp 0% 100%
1,2V Akku 0.90V 1.29V
1,5V Hochleistung	1.14V 1.50V
1,5V Alkaline
3,0V 2.00V 3.00V
6,0V 3.58V 6.00V
9,0V Hochleistung	7.50V 9.00V
9,0V Alkaline
12,0V 6.00V 11.90V

Table of contents

Introduction 18

Diese Bedienungsanleitung ist eine Publikation von Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

GB Legal Notice
