Producttype	Inbouwluidspreker
Merk	Monitor Audio
Model	CWT180
Configuratie	2-weg
Diameter woofer	180 mm
Diameter tweeter	25 mm (1 inch)
Toegestaan vermogen (RMS)	100 W
Impedantie	8 ohm
Gevoeligheid	88 dB (1 W/1 m)
Frequentierespons	50 Hz - 25 kHz
Uitsnijdiameter	200 mm
Montagediepte	90 mm
Gewicht	1,9 kg
Afwerking	Wit (mat)
Materiaal conus	C-CAM (keramiek/aluminium/magnesium)
Type rooster	Magnetisch, verwijderbaar en overschilderbaar
Bevestiging	Tri-Grip met 3 punten (max. koppel 0,5 Nm)
Gebruik	Inbouw muur/plafond (max. gipskarton 45 mm)
Aansluiting	Veenklemmen (gestripte draden)
Meegeleverde accessoires	Rooster, uitsnijsjabloon, schroeven, membraanondersteuning
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Rooster kan worden geverfd
Veiligheid	Controleer of er geen kabels/leidingen achter zitten voordat u boort. Matig aandraaien van bevestigingen.
Repareerbaarheid	Reserveonderdelen verkrijgbaar bij fabrikant. Tweeter en woofer kunnen worden vervangen.

Veelgestelde vragen - CWT180 MONITOR AUDIO

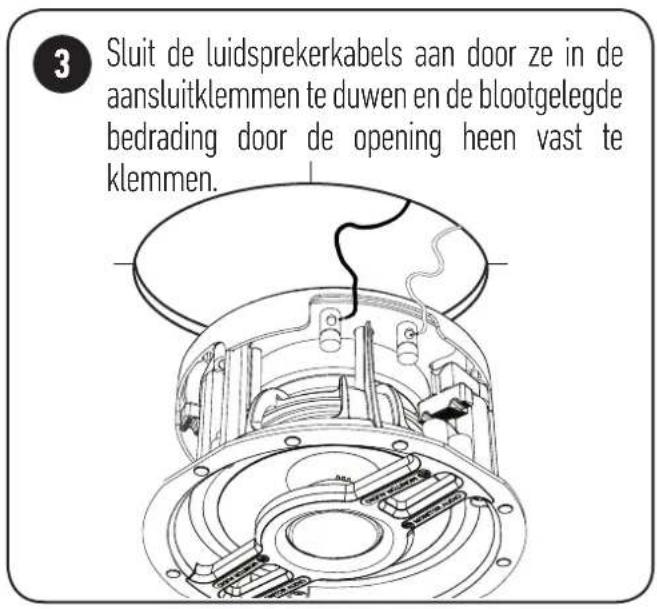

Welk type kabel moet ik gebruiken om de luidspreker aan te sluiten?

Gebruik een luidsprekerkabel met geschikte doorsnede (min. 2x2,5 mm²). Strip de uiteinden ongeveer 10 mm en steek ze in de veerklemmen.

Hoe verf ik het rooster van de luidspreker?

Verwijder eerst de binnenste membraanondersteuning. Verf het rooster met acrylverf in spuitbus met lichte bewegingen om de gaten niet te verstoppen. Plaats na het drogen een nieuwe membraanondersteuning (meegeleverd).

Wat is de maximale dikte van gipskarton voor installatie?

De maximale dikte is 45 mm (1 3/4 inch). Daarboven wordt installatie niet aanbevolen.

Hoe voorkom ik overmatig aandraaien van de Tri-Grip bevestigingen?

Overschrijd niet een aandraaimoment van 0,5 Nm (5 kgf/cm). Als u een schroefboormachine gebruikt, stel de koppelbegrenzing dan op het minimum in. Overmatig aandraaien kan het mechanisme beschadigen en de muur vervormen.

Kan ik deze luidspreker in een verlaagd plafond installeren?

Ja, hij is ontworpen voor verlaagde plafonds en gipskartonwanden. Zorg ervoor dat de dikte niet meer dan 45 mm is en dat er geen obstakels achter zitten.

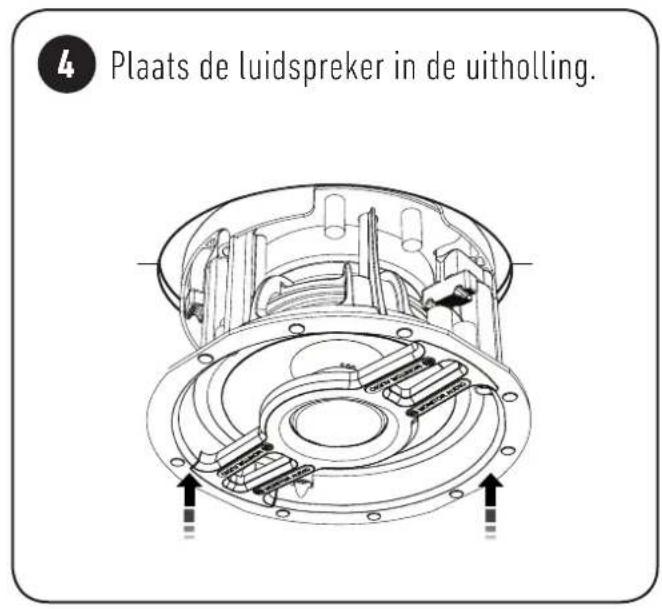

Hoe bevestig ik de luidspreker nadat ik de opening heb uitgesneden?

Plaats de luidspreker in de opening en draai de Tri-Grip schroeven aan totdat hij goed tegen de muur zit. Vergeet niet niet te vast te draaien (max. koppel 0,5 Nm).

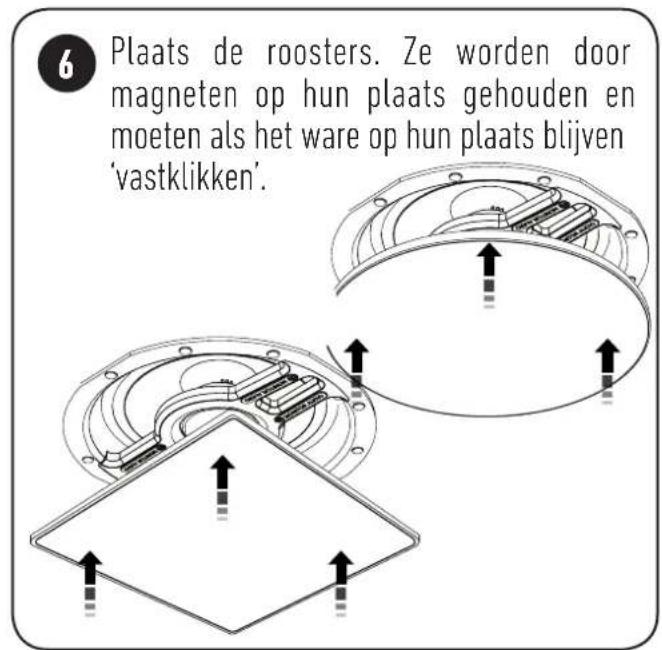

Zijn de roosters magnetisch?

Ja, de roosters worden vastgehouden door magneten in de behuizing. U hoeft ze alleen maar te positioneren en ze klikken automatisch vast.

Wat is de benodigde montagediepte?

De montagediepte is ongeveer 90 mm. Zorg voor voldoende vrije ruimte achter de muur of het plafond.

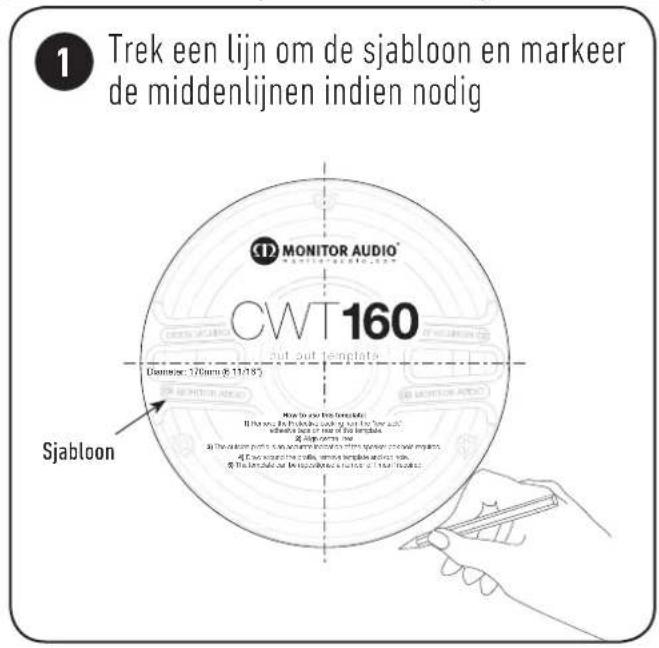

Wordt de luidspreker geleverd met een uitsnijsjabloon?

Ja, er wordt een uitsnijsjabloon meegeleverd om de exacte opening af te tekenen. Gebruik deze om de gipskarton netjes uit te snijden.

Welke versterker raadt u aan voor deze luidspreker?

Een versterker met een RMS-vermogen tussen 50 en 150 W bij 8 ohm is perfect geschikt. Zorg ervoor dat de nominale impedantie wordt gerespecteerd.

GEBRUIKSAANWIJZING CWT180 MONITOR AUDIO

Voor montage van de serie luidsprekers voor installatie op maat

LET OP: deze luidsprekers voor installatie op maat kunnen alleen in (droog) gipsplaat of zwevende plafonds / muren met een maximale dikte van 45 mm (1 ^3/4 ) worden aangebracht. Een solide muurinstallatie vereist het aanbrengen van sleuven en een frame zodat er een constructie ontstaat om de Tri Grip*-hoeken aan vast te klemmen. Probeer uit veiligheidsoverwegingen deze luidsprekers niet aan te brengen als u er niet zeker van bent dat u ze veilig kunt vastmaken. Roep hiervoor anders de hulp in van een vakman.

LET OP: verzeker u ervan dat er geen waterleidingen of elektriciteitskabels in de muur aanwezig zijn voordat u de openingen voor de luidsprekers maakt. Werk op een veilige manier en voorkom los hangende kabels.

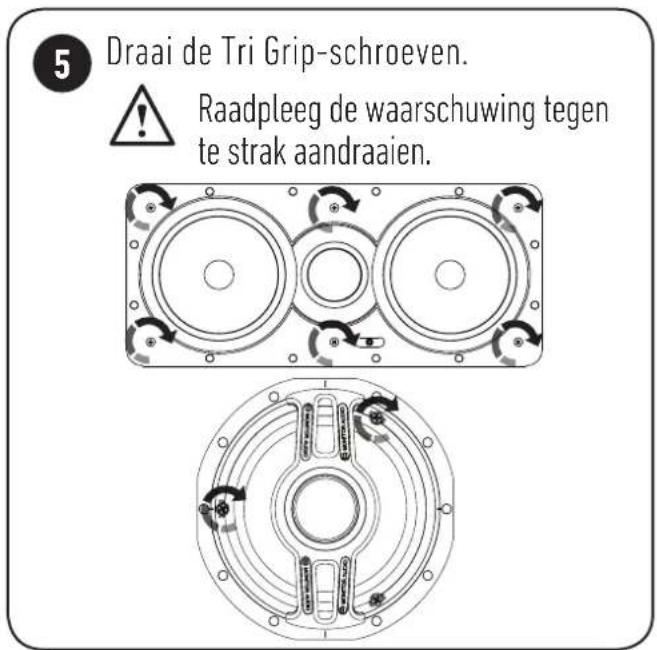

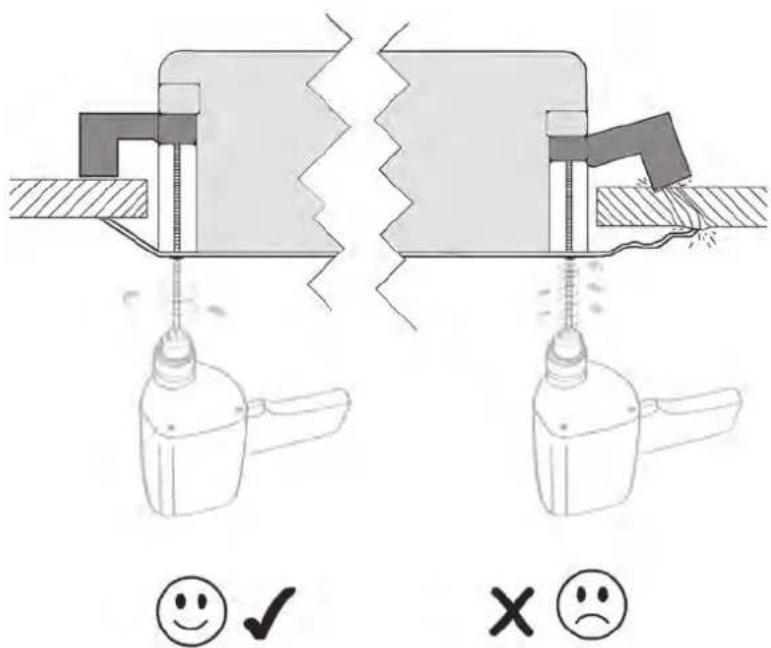

Waarschuwing tegen het te strak aandraaien

Draai de Tri Grip-hoekklemmen niet te strak aan. Het te strak aandraaien van het klemmechanisme aan een plafond- of muurluidspreker kan leiden tot schade aan de installatiehardware van de luidspreker, het plafond, de muur of het luidsprekerframe, en/of deflexie van het luidsprekerframe tijdens installatie.

Als u tijdens de installatie een van bovengenoemde zaken bemerkt, dan heeft u de Tri Grip-hoek te strak aangedraaid. Draai de bevestigingsschroef terug tot de deflexie is verminderd om het product stevig tegen het plafond of de muur te bevestigen.

Maximaal 5 Kgf/cm (4.34 lbf/inch) of 0,5 NM belasting bij het vastschroeven van de Tri Grip-hoekschroeven.

Zorg er bij gebruik van een draadloze schroevendraaier / boor voor dat de koppeling van dit product wordt ingesteld op de laagste stand om te vast aandraaien en schade aan de behuizing te voorkomen.

Verven van het rooster

OPMERKING: Als u het rooster wilt verven, raden we u aan deze eenvoudige stappen te volgen:

1. Verwijder de niet-gevlochten membraan uit de binnenkant van het rooster.
2. Verf alle roosters die nodig zijn voor de installatie met verf van dezelfde kleurcode (als ze allemaal dezelfde kleur moeten hebben). Spuitverf is makkelijker aan te brengen of gebruik pointilleren zodat de openingen in het rooster niet verstopt raken.
3. Plaats, als het rooster droog is, de extra niet-gevlochten membraan (meegeleverd) binnenin het rooster.
4. Bevestig het rooster op de luidspreker(s).

Installatie van de op maat vervaardigde inbouwluidsprekers
