Tipo de producto	Altavoz empotrable
Marca	Monitor Audio
Modelo	CWT180
Configuración	2 vías
Diámetro del woofer	180 mm
Diámetro del tweeter	25 mm (1 pulgada)
Potencia admisible (RMS)	100 W
Impedancia	8 ohmios
Sensibilidad	88 dB (1 W/1 m)
Respuesta en frecuencia	50 Hz - 25 kHz
Dimensiones de corte	Diámetro 200 mm
Profundidad de montaje	90 mm
Peso	1,9 kg
Acabado	Blanco (mate)
Material del cono	C-CAM (cerámica/aluminio/magnesio)
Tipo de rejilla	Magnética, desmontable y pintable
Fijación	Tri-Grip de 3 puntos (par máximo 0,5 Nm)
Uso	Empotrable pared/techo (placa de yeso máx. 45 mm)
Conexión	Bornes de resorte (cables pelados)
Accesorios incluidos	Rejilla, plantilla de corte, tornillos, soporte de membrana
Mantenimiento y limpieza	Limpiar con un paño suave y seco. Pintura posible en la rejilla
Seguridad	Verificar ausencia de cables/tuberías antes de perforar. Apriete moderado de las fijaciones.
Reparabilidad	Piezas de repuesto disponibles a través del fabricante. Reemplazo posible del tweeter y woofer.

Preguntas frecuentes - CWT180 MONITOR AUDIO

¿Qué tipo de cable usar para conectar el altavoz?

Utilice un cable de altavoz de sección adecuada (2x2,5 mm² mínimo). Pele los extremos aproximadamente 10 mm e insértelos en los bornes de resorte.

¿Cómo pintar la rejilla del altavoz?

Primero retire el soporte de membrana interior. Pinte la rejilla con pintura acrílica en aerosol con movimientos ligeros para no tapar los agujeros. Una vez seca, coloque un nuevo soporte de membrana (incluido).

¿Qué grosor máximo de placa de yeso para la instalación?

El grosor máximo es de 45 mm (1 3/4 pulgada). Más allá, no se recomienda la instalación.

¿Cómo evitar un apriete excesivo de las fijaciones Tri-Grip?

No supere un par de apriete de 0,5 Nm (5 kgf/cm). Si usa un taladro atornillador, ajuste el embrague al mínimo. Un apriete excesivo puede dañar el mecanismo y deformar la pared.

¿Puedo instalar este altavoz en un falso techo?

Sí, está diseñado para falsos techos y paredes de placa de yeso. Asegúrese de que el grosor no supere los 45 mm y que no haya ningún obstáculo detrás.

¿Cómo fijar el altavoz después de cortar la abertura?

Inserte el altavoz en la abertura, luego apriete los tornillos Tri-Grip hasta que quede bien ajustado contra la pared. No olvide no apretar demasiado (par máx. 0,5 Nm).

¿Las rejillas son magnéticas?

Sí, las rejillas se mantienen mediante imanes integrados en el recinto. Basta con colocarlas para que se fijen automáticamente.

¿Cuál es la profundidad de montaje necesaria?

La profundidad de montaje es de aproximadamente 90 mm. Asegúrese de que haya suficiente espacio libre detrás de la pared o el techo.

¿El altavoz viene con una plantilla de corte?

Sí, se incluye una plantilla de corte para trazar la abertura exacta. Úsela para cortar limpiamente la placa de yeso.

¿Qué amplificador recomienda para este altavoz?

Un amplificador que entregue una potencia RMS entre 50 y 150 W a 8 ohmios será perfecto. Asegúrese de respetar la impedancia nominal.

MANUAL DE USUARIO CWT180 MONITOR AUDIO

MANUAL DE INSTALACIÓN

GUIA DE INSTALAÇÃO

HANDLEIDING INSTALLATIE

安装指南

Antes de instalar la serie de altavoces de Instalación a medida

PRECAUCIÓN: Los altavoces de Instalación a medida solo se pueden fijar en planchas de yeso (construcción en seco) o en falsos techos o paredes de un grosor de hasta 45 mm (1 ^3/4 ). Su instalación en paredes sólidas requiere hacer rozas y construir una estructura en la que se puedan sujetar correctamente los tornillos Tri-Grip*. Por razones de seguridad, si no está seguro de su habilidad para fijarlos correctamente, no intente hacerlo usted mismo. Contrate los servicios de personal del sector competente y cualificado.

PRECAUCIÓN: Asegúrese de que no pasen tuberías o cables eléctricos por el lugar de la pared en el que va a cortar el hueco para los altavoces. Realice los pasos de forma segura y evite el uso de cables guía.

Aviso sobre presión excesiva

AVISO PARA LOS INSTALADORES:

No apriete demasiado los tornillos de sujeción Tri-Grip. Si aprieta demasiado los tornillos del mecanismo de sujeción del altavoz, ya sea en el techo o en una pared, se podrían dañar la carcasa o el marco del altavoz, el techo, la pared, o podría desviarse el marco del altavoz durante la instalación.

Si observara alguno de estos problemas durante la instalación, es que ha apretado demasiado los tornillos de sujeción Tri-Grip. Desatornille un poco el tornillo de montaje hasta reducir la desviación, para que el producto quede firmemente sujeto al techo o pared.

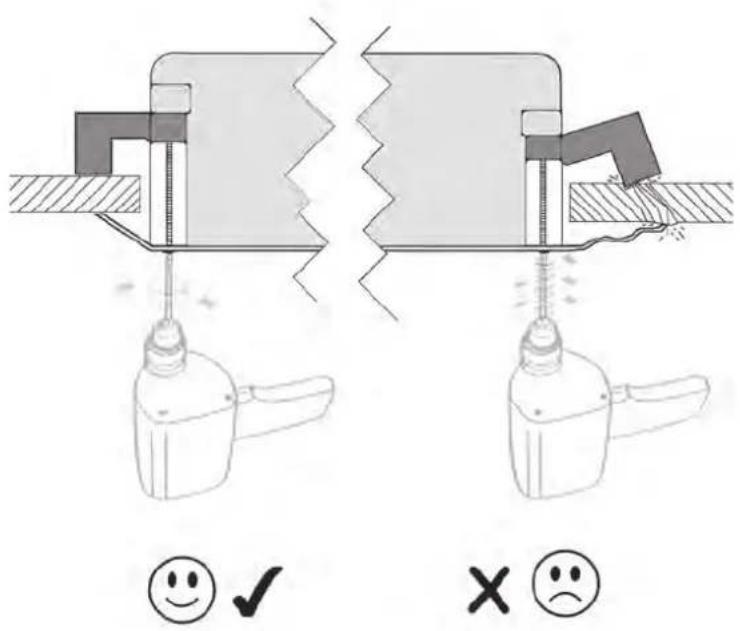

No sobrepase los 5 kgf/cm (4,34 lbf/pulgada) o 0,5 NM al apretar los tornillos de sujeción Tri-Grip.

Cuando utilice un destornillador o una taladradora inalámbricos para instalar este producto, asegúrese de seleccionar la potencia más baja para evitar apretar demasiado los tornillos y dañar la carcasa.

NOTA: Si desea pintar la rejilla, le recomendamos que siga los pasos siguientes:

1. Retire la membrana protectora del interior de la rejilla.
2. Pinte todas las rejillas necesarias para la instalación con el mismo bote de pintura (si quiere que sean del mismo color). La pintura en spray es más fácil de aplicar. También se puede utilizar una técnica de tamponado con la brocha para evitar bloquear los agujeros de la rejilla.
3. Cuando se seque, vuelva a colocar la membrana protectora que retiró anteriormente en el interior de la rejilla.
4. Encaje la rejilla en el altavoz o los altavoces.

Cómo instalar los altavoces de Instalación a medida

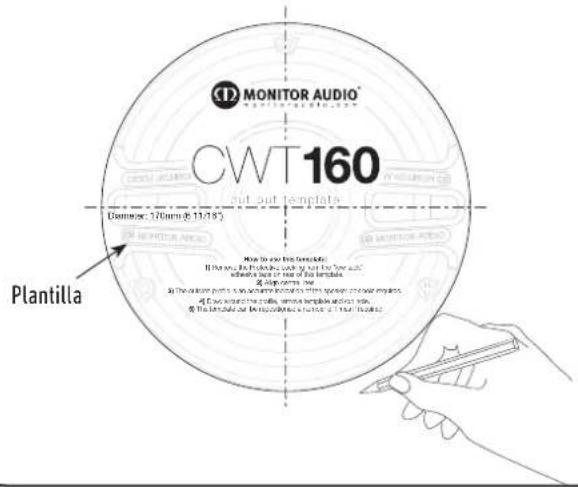

1 Dibuje un círculo con ayuda de la plantilla. Marque las líneas del centro si le resulta de ayuda.

2 Corte por la línea marcada.

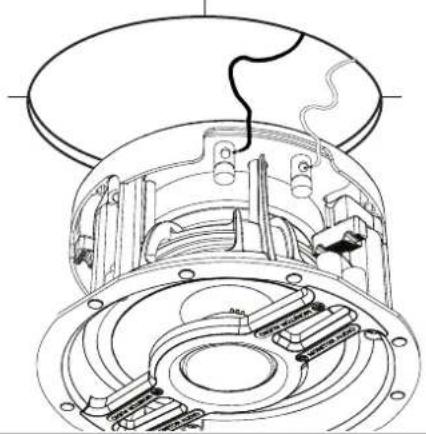

3 Conecte los cables del altavoz apretando las terminales y metiendo el cable pelado por el agujero.

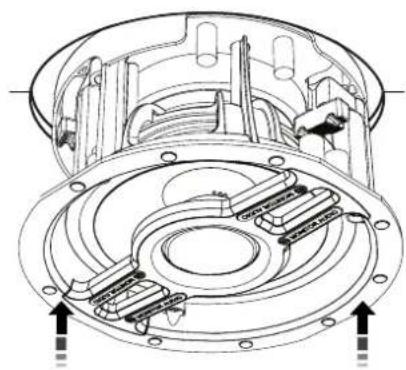

4 Introduzca el altavoz por el hueco cortado.

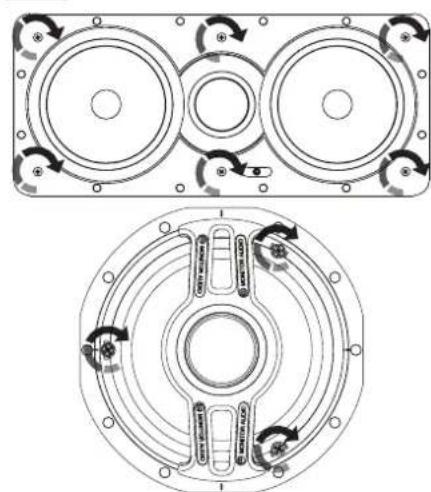

5 Apriete los tornillos Tri-Grip. Ver aviso sobre presión excesiva.

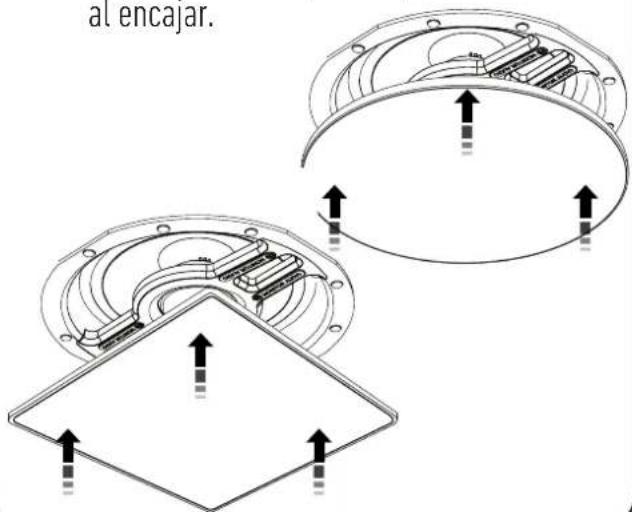

6 Coloque las rejillas. Se sujetan magnéticamente, por lo que harán "clac" al encajar.

NOTA: Se optar por pintar a grelha, recomendamos que siga estes passos simples:
