Type de produit	Haut-parleur encastrable
Marque	Monitor Audio
Modèle	CWT180
Configuration	2 voies
Diamètre du woofer	180 mm
Diamètre du tweeter	25 mm (1 pouce)
Puissance admissible (RMS)	100 W
Impédance	8 ohms
Sensibilité	88 dB (1 W/1 m)
Réponse en fréquence	50 Hz - 25 kHz
Dimensions de découpe	Diamètre 200 mm
Profondeur de montage	90 mm
Poids	1,9 kg
Finition	Blanc (mat)
Matériau du cône	C-CAM (céramique/aluminium/magnésium)
Type de grille	Aimantée, amovible et peignable
Fixation	Tri-Grip à 3 points (couple max 0,5 Nm)
Utilisation	Encastrable mur/plafond (plaque de plâtre max 45 mm)
Connexion	Bornes à ressort (fils dénudés)
Accessoires fournis	Grille, gabarit de découpe, vis, support de membrane
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Peinture possible sur la grille
Sécurité	Vérifier absence de câbles/canalisations avant perçage. Serrage modéré des fixations.
Réparabilité	Pièces détachées disponibles via fabricant. Remplacement possible du tweeter et woofer.

FOIRE AUX QUESTIONS - CWT180 MONITOR AUDIO

Quel type de câble utiliser pour connecter le haut-parleur ?

Utilisez un câble de haut-parleur de section adaptée (2x2,5 mm² minimum). Dénudez les extrémités sur environ 10 mm et insérez-les dans les bornes à ressort.

Comment peindre la grille du haut-parleur ?

Retirez d'abord le support de membrane intérieur. Peignez la grille avec une peinture acrylique en bombe par mouvements légers pour ne pas boucher les trous. Une fois sèche, replacez un nouveau support de membrane (fourni).

Quelle épaisseur maximale de plaque de plâtre pour l'installation ?

L'épaisseur maximale est de 45 mm (1 3/4 pouce). Au-delà, l'installation n'est pas recommandée.

Comment éviter un serrage excessif des fixations Tri-Grip ?

Ne dépassez pas un couple de serrage de 0,5 Nm (5 kgf/cm). Si vous utilisez une perceuse visseuse, réglez le débrayage au minimum. Un serrage excessif peut endommager le mécanisme et déformer le mur.

Puis-je installer ce haut-parleur dans un faux plafond ?

Oui, il est conçu pour les faux plafonds et murs en plaques de plâtre. Assurez-vous que l'épaisseur n'excède pas 45 mm et qu'il n'y a aucun obstacle derrière.

Comment fixer le haut-parleur après avoir découpé l'ouverture ?

Insérez le haut-parleur dans l'ouverture, puis serrez les vis Tri-Grip jusqu'à ce qu'il soit bien plaqué contre le mur. N'oubliez pas de ne pas trop serrer (couple max 0,5 Nm).

Les grilles sont-elles magnétiques ?

Oui, les grilles sont maintenues par des aimants intégrés dans l'enceinte. Il suffit de les positionner pour qu'elles se fixent automatiquement.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage est d'environ 90 mm. Assurez-vous qu'il y a suffisamment d'espace libre derrière le mur ou le plafond.

Le haut-parleur est-il livré avec un gabarit de découpe ?

Oui, un gabarit de découpe est inclus pour tracer l'ouverture exacte. Utilisez-le pour découper proprement la plaque de plâtre.

Quel amplificateur recommandez-vous pour ce haut-parleur ?

Un amplificateur délivrant une puissance RMS comprise entre 50 et 150 W sous 8 ohms conviendra parfaitement. Veillez à respecter l'impédance nominale.

MODE D'EMPLOI CWT180 MONITOR AUDIO

Avant d'installer les enceintes encastrables

AVERTISSEMENT : Ces enceintes encastrables peuvent être installées uniquement sur des plaques de plâtre (voie sèche) ou sur des faux plafonds/murs d'une épaisseur maximale de 45 mm ( 1^3/4 ). Une installation murale solide nécessite une canalisation et une architecture conçues pour fournir une structure permettant de serrer les fixations coude Tri Grip*. Pour des raisons de sécurité, si vous n'êtes pas certain de votre aptitude à pouvoir fixer ces enceintes en toute sécurité, ne le faites pas. Faites appel à une personne de métier qualifiée et compétente.

AVERTISSEMENT : Assurez-vous qu'il n'y a pas de canalisations d'eau ou de câbles électriques passant dans la structure murale avant de découper les ouvertures de l'enceinte. Effectuez les étapes en toute sécurité et évitez les câbles qui traînent.

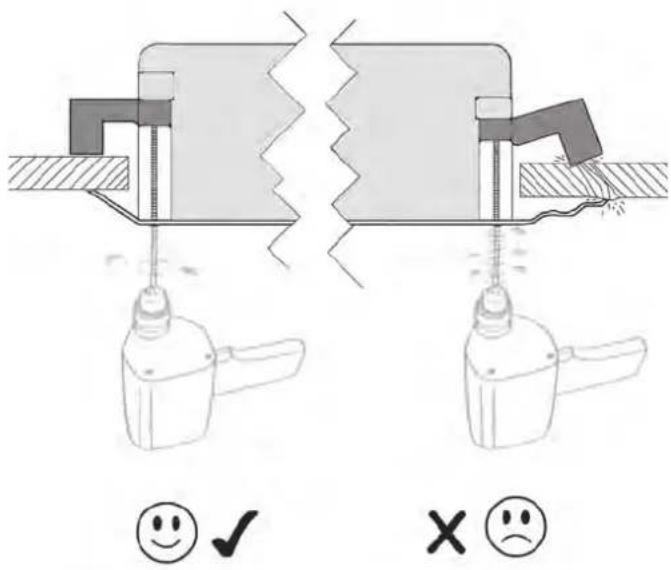

Avertissement aux installateurs :

Ne serrez pas excessivement les fixations courbées Tri-Grip. Un serrage excessif du mécanisme de fixation d'une enceinte murale/encastrable peut endommager le matériel de fixation de l'enceinte, la structure de l'enceinte murale et/ou déformer la structure de l'enceinte lors de l'installation.

Si vous rencontrez l'une de ces situations lors de l'installation, cela signifie que vous avez trop serré le coude Tri Grip. Retirez la vis de montage jusqu'à avoir réduit la déformation afin de permettre au produit d'être fixé fermement contre le mur/faux plafond.

Ne dépassez pas 5 kgf/cm (4,34 livre/pouce) ou 0,5 NM lorsque vous serrez les vis coudées Tri Grip.

Si vous utilisez une perceuse/un tournevis sans fil pour installer ce produit, assurez-vous que le débrayage soit réglé au plus bas pour éviter un serrage excessif ou l'endommagement du matériel de montage.

Peinture des grilles

REMARQUE : Si vous choisissez de peindre les grilles, nous vous recommandons de suivre les étapes suivantes :

1. Retirez le support de membrane de l'intérieur de la grille.
2. Peignez toutes les grilles nécessaires à l'installation avec le même pot de peinture (si elles doivent être de la même couleur). La peinture en bombe est plus facile à utiliser. Effectuez des mouvements délicats et pointillés si vous peignez pour éviter de bloquer les trous de la grille.
3. Une fois la peinture sèche, attachez le deuxième support de membrane (fourni) à l'intérieur de la grille.
4. Installez la grille sur le(s) haut-parleur(s).

Installation des enceintes encastrables

1 Dessinez autour du modèle et tracez des lignes médianes si nécessaire

2 Découpez autour de la ligne tracée

3 Connectez les câbles du haut-parleur en tirant sur les bornes et attachez le fil dénudé dans le trou borgne.

4 Insérez le haut-parleur dans la partie découpée

5 Serrez les vis Tri-Grip. Consultez l'avertissement sur le serrage excessif.

6 Placez les grilles. Elles sont maintenues par les aimants et se mettent automatiquement en place.
