Тип продукта	Встраиваемая акустика
Бренд	Monitor Audio
Модель	CWT180
Конфигурация	2-х полосная
Диаметр вуфера	180 мм
Диаметр твитера	25 мм (1 дюйм)
Допустимая мощность (RMS)	100 Вт
Импеданс	8 Ом
Чувствительность	88 дБ (1 Вт/1 м)
Частотный диапазон	50 Гц - 25 кГц
Размеры выреза	Диаметр 200 мм
Монтажная глубина	90 мм
Вес	1,9 кг
Отделка	Белый (матовый)
Материал диффузора	C-CAM (керамика/алюминий/магний)
Тип решетки	Магнитная, съемная и окрашиваемая
Крепление	Tri-Grip с 3 точками (макс. момент 0,5 Нм)
Применение	Встраиваемый в стену/потолок (гипсокартон макс. 45 мм)
Подключение	Пружинные клеммы (зачищенные провода)
Комплектация	Решетка, шаблон для вырезания, винты, подложка диффузора
Обслуживание и чистка	Чистить мягкой сухой тканью. Возможна покраска решетки.
Безопасность	Проверьте отсутствие кабелей/труб перед сверлением. Умеренное затягивание креплений.
Ремонтопригодность	Запасные части доступны через производителя. Возможна замена твитера и вуфера.

Часто задаваемые вопросы - CWT180 MONITOR AUDIO

Какой тип кабеля использовать для подключения динамика?

Используйте акустический кабель подходящего сечения (минимум 2x2,5 мм²). Зачистите концы примерно на 10 мм и вставьте их в пружинные клеммы.

Как покрасить решетку динамика?

Сначала снимите внутреннюю подложку диффузора. Покрасьте решетку акриловой краской из баллончика легкими движениями, чтобы не забить отверстия. После высыхания установите новую подложку диффузора (входит в комплект).

Какая максимальная толщина гипсокартона для установки?

Максимальная толщина составляет 45 мм (1 3/4 дюйма). Более толстый материал не рекомендуется.

Как избежать чрезмерного затягивания креплений Tri-Grip?

Не превышайте момент затяжки 0,5 Нм (5 кгс/см). Если используете шуруповерт, установите минимальную муфту. Чрезмерное затягивание может повредить механизм и деформировать стену.

Можно ли установить этот динамик в подвесной потолок?

Да, он предназначен для подвесных потолков и стен из гипсокартона. Убедитесь, что толщина не превышает 45 мм, и за ним нет препятствий.

Как закрепить динамик после вырезания отверстия?

Вставьте динамик в отверстие, затем затяните винты Tri-Grip до плотного прилегания к стене. Не забудьте не перетягивать (макс. момент 0,5 Нм).

Решетки магнитные?

Да, решетки удерживаются магнитами, встроенными в корпус. Достаточно расположить их, и они зафиксируются автоматически.

Какая необходима монтажная глубина?

Монтажная глубина составляет около 90 мм. Убедитесь, что за стеной или потолком достаточно свободного пространства.

Динамик поставляется с шаблоном для вырезания?

Да, в комплекте есть шаблон для точной разметки отверстия. Используйте его для аккуратного вырезания гипсокартона.

Какой усилитель вы рекомендуете для этого динамика?

Подойдет усилитель с выходной мощностью RMS от 50 до 150 Вт при 8 Ом. Соблюдайте номинальный импеданс.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CWT180 MONITOR AUDIO

РУКОВОДСТВО ПО УСТАНОВКЕ

До начала монтажа акустических систем серии Custom Install

ПРЕДУПРЕЖДЕНИЕ. Акустические системы серии Custom Install могут быть установлены только на гипсокартонный лист или в подвесные потолки (стены) толщиной до 45 мм. Установка в сплошную стену потребует прорезания пазов и создания каркаса для крепления ножек системы Tri Grip ^° . Если вы не уверены, что сможете обеспечить надёжное и безопасное крепление, то из соображений безопасности не пытайтесь самостоятельно устанавливать акустические системы, а обратитесь к услугам квалифицированного специалиста.

ПРЕДУПРЕЖДЕНИЕ. Прежде чем вырезать отверстия для акустических систем, убедитесь, что в стене в выбранном месте не проходят водопроводные трубы или электрические провода. Работайте осторожно и избегайте короткого замыкания.

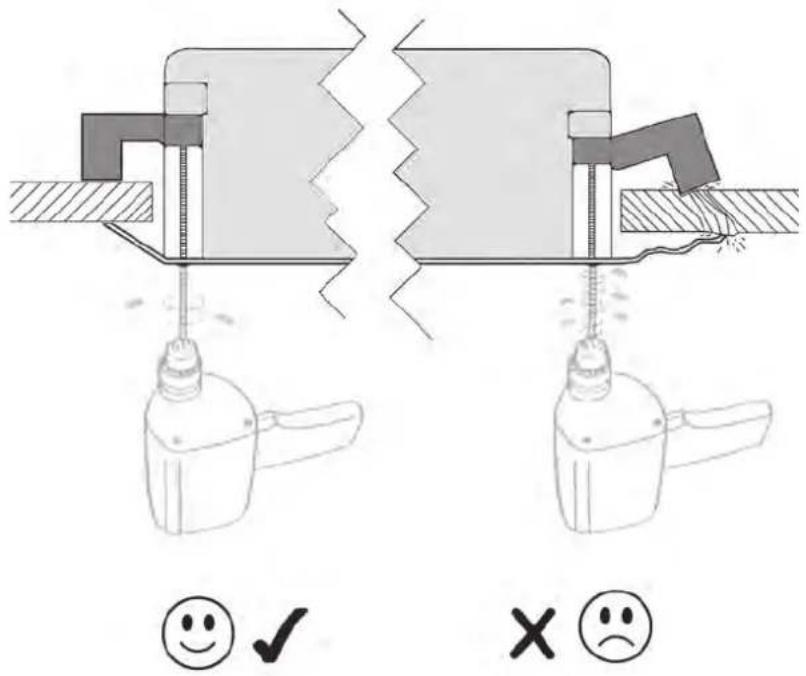

Предупреждение об опасности излишней затяжки креплений

МАНИЮ МОНТАЖНИКОВ:

Не затягивайте зажимы системы крепления Tri-Gríp слишком сильно. Излишняя затяжка механизма при потолочном или настенном монтаже акустической системы может привести к повреждению крепёжных элементов акустической системы и потолка (стены) или повреждению корпуса акустической системы во время установки.

Если вы заметите любое из вышеперечисленных повреждений, это означает, что зажимы Tri-Gríp были затянуты излишне сильно. Отверните крепёжный винт насколько необходимо для устранения деформации, чтобы устройство прочно соприкасалось с потолком (стеной).

Не превышайте усилия в 5 кгс/см или 0.5 Нм при затяжке винтов креплений Tri-Grip.

При использовании аккумуляторной дрели (шуруповёрта) для установки данного изделия убедитесь, что ограничитель крутящего момента установлен на минимальное значение для предотвращения излишне сильной затяжки.

ПРИМЕЧАНИЕ: при необходимости окраски решётки рекомендуем выполнить следующие указания.

1. Снимите защитную сетку диффузора с внутренней стороны решётки.
2. Покрасьте все решётки, требуемые для установки, краской из одной партии (если они все должны быть одного цвета). Наносить краску удобнее с помощью распылителя. При использовании кисти наносите краску точечно во избежание заполнения отверстий решётки.
3. После высыхания краски установите запасную защитную сетку диффузора (прилагается) на внутреннюю сторону решётки.
4. Установите решётку на акустическую систему.

Установка акустических систем Cl Trimless

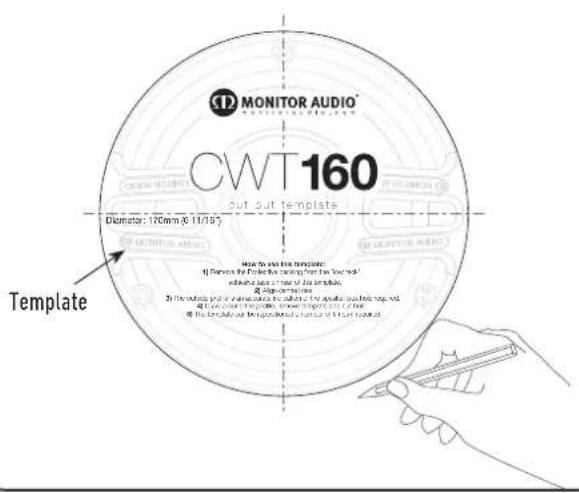

1 Обведите шаблон карандашом и при необходимости отметьте линии центров

2 Вырежьте по контуру монтажное отверстие

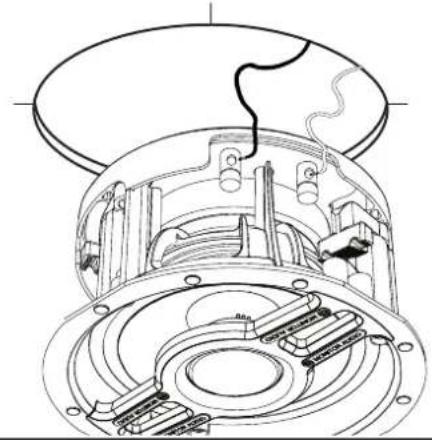

3 Подключите акустические кабели, нажав на клеммы и закрепив зачищенные жилы кабеля в отверстии клеммы

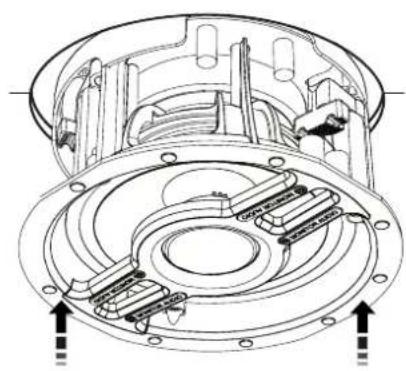

4 ^4 Вставьте акустическую систему в монтажное отверстие

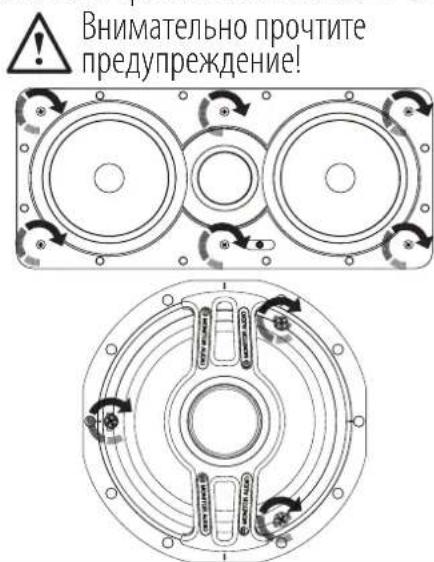

5 Затяните три винта зажимов Tri-Grip

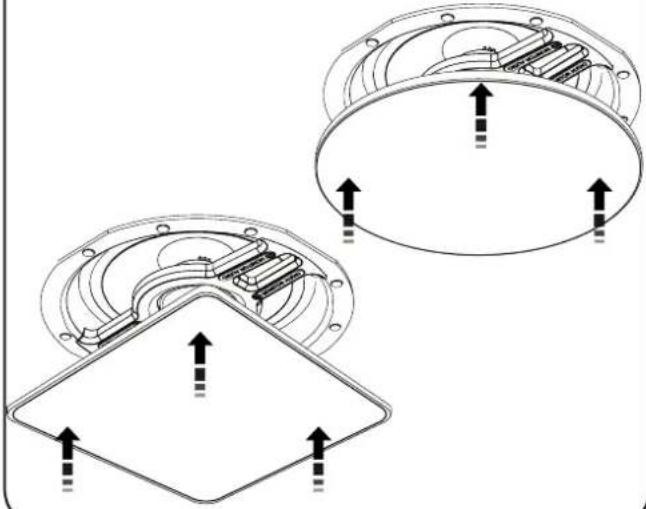

66 Установите решётки — они удерживаются на месте магнитами
