Producttype	LED-projector met lichteffecten
Lichtbron	RGBA-LED (Rood, Groen, Blauw, Amber)
DMX-besturingsmodi	5, 6 of 11 kanalen
Voeding	100–240 VAC, 50/60 Hz (universeel)
Maximale omgevingstemperatuur	40 °C
Beschermingsgraad	IP20 (alleen binnen)
Werkingsmodi	DMX, master/slave, automatisch, geluid, aangepaste statische kleuren
Functies	Dimmer, stroboscoop, zoom, kleurenmacro's, automatische programma's, geluidsactivering
Connectiviteit	DMX 3-pins, USB-poort voor D-Fi-module (optioneel)
Inbegrepen accessoires	Stroomkabel, gelatinehouder, ophangbeugel met montagemateriaal, referentiehandleiding
Veiligheid	Vereist veiligheidskabel bij montage; niet blootstellen aan regen/vocht; heet oppervlak
Onderhoud	Ontkoppelen voor reiniging; niet openen (geen door gebruiker te repareren onderdelen)
Reserveonderdelen	Zekering (zelfde type en stroomsterkte)
Garantie	Beperkt, afhankelijk van land (zie website)

Veelgestelde vragen - SlimPAR Pro QZ12 USB Chauvet

Hoe stel ik het DMX-adres in?

Gebruik de knoppen op het bedieningspaneel om de DMX-modus (5-CH, 6-CH of 11-CH) en het startadres (d 1–512) te selecteren. Bevestig met de ENTER-knop.

Hoe gebruik ik de geluidsmodus?

Selecteer in het menu SND en kies vervolgens Snd1 (4 kleuren) of Snd2 (11 kleuren). Stel indien nodig de gevoeligheid (SENS) in van 0 tot 100.

Hoe vervang ik de zekering?

Koppel het apparaat los. Gebruik een schroevendraaier om de zekeringhouder te openen, verwijder de doorgebrande zekering en vervang deze door een zekering van hetzelfde type en dezelfde stroomsterkte. Sluit en sluit weer aan.

Hoe kan ik meerdere apparaten aansluiten in master/slave?

Verbind de apparaten in serie via DMX. Selecteer op het masterapparaat een automatische modus of geluidsmodus; stel op de slaves het DMX-adres in op 001 (of slave-modus volgens de handleiding). Raadpleeg de volledige handleiding voor details.

Kan ik de kleuren bedienen zonder DMX-console?

Ja, in standalone-modus: selecteer statische kleuren (C-- met C1 tot C15) of maak uw eigen aangepaste kleuren via het menu U-- (handmatige instelling R, G, B, A).

Hoe maak ik het apparaat schoon?

Koppel het apparaat los voor reiniging. Gebruik een droge, zachte doek voor de buitenkant. Gebruik geen oplosmiddelen of schurende middelen.

Wat te doen als het apparaat niet aangaat?

Controleer de voeding (stopcontact, zekering). Zorg ervoor dat het apparaat goed is aangesloten en de spanning overeenkomt. Als de zekering is doorgebrand, vervang deze dan. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Hoe gebruik ik de D-Fi USB-module?

Sluit de D-Fi USB-module aan op de USB-poort van het apparaat nadat u de DIP-schakelaars op het gewenste kanaal hebt ingesteld. De module neemt de controle over; de bedrade DMX en knoppen worden inactief totdat deze wordt losgekoppeld.

Wat zijn de belangrijke veiligheidsmaatregelen?

Gebruik een veiligheidskabel bij montage, sluit niet aan op een dimmer/rheostaat, bedek de ventilatiesleuven niet, houd een afstand van ten minste 50 cm tot oppervlakken en gebruik niet bij temperaturen boven 40 °C.

Waar vind ik de volledige handleiding en updates?

Download de volledige gebruikershandleiding op www.chauvetdj.com. Informatie kan zonder voorafgaande kennisgeving worden gewijzigd.

GEBRUIKSAANWIJZING SlimPAR Pro QZ12 USB Chauvet

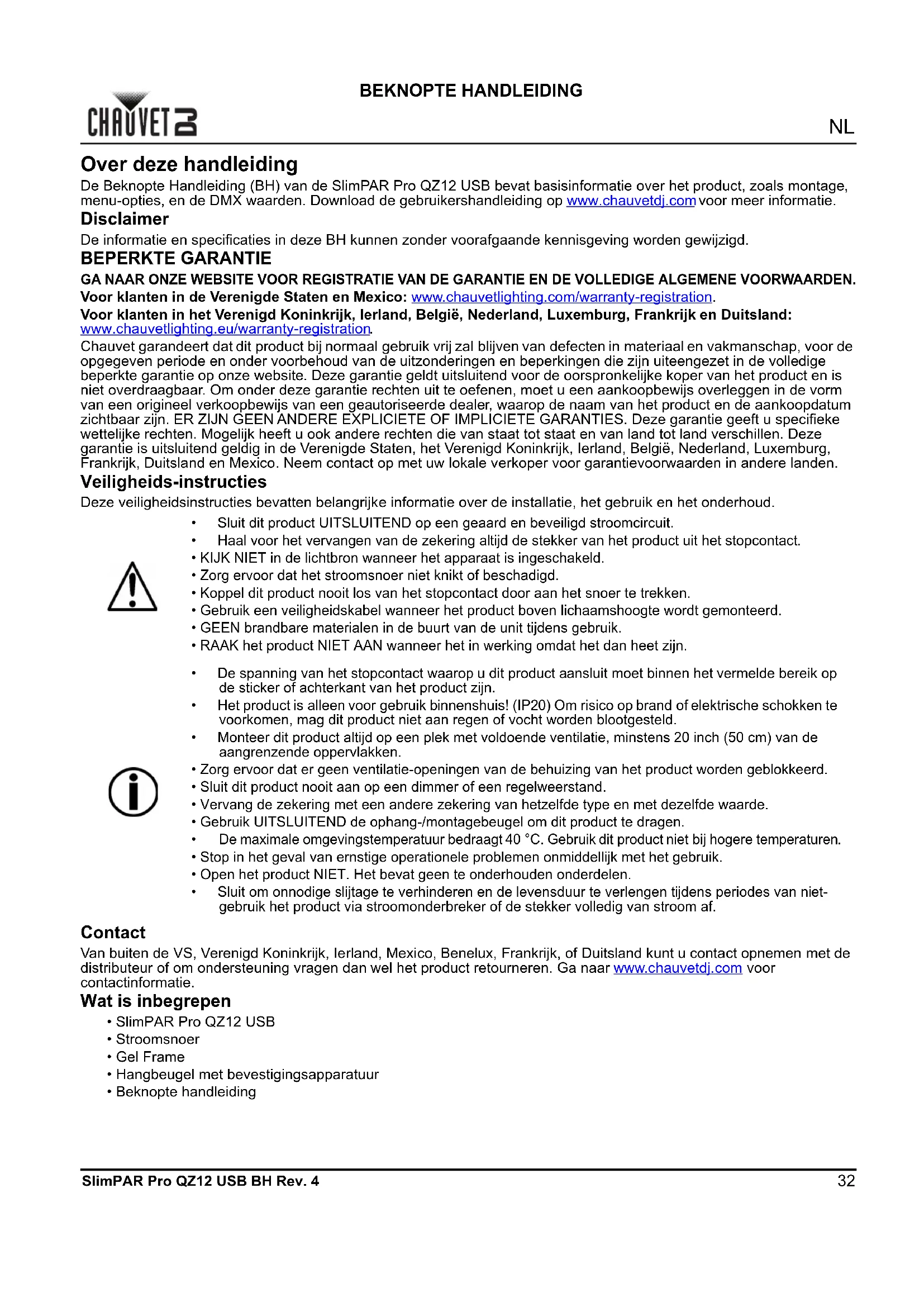

Over deze handleiding

De Beknopte Handleiding (BH) van de SlimPAR Pro QZ12 USB bevat basisinformatie over het product, zoals montage, menu-opties, en de DMX waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheids-instructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

- Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Vervang de zekering met een andere zekering van hetzelfde type en met dezelfde waarde.

- Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van nietgebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico, Benelux, Frankrijk, of Duitsland kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetdj.com voor contactinformatie.

Wat is inbegrepen

• SlimPAR Pro QZ12 USB
• Stroomsnoer
• Gel Frame
• Hangbeugel met bevestigingsapparatuur
  • Beknopte handleiding

Om te beginnen

Pak uw SlimPAR Pro QZ12 USB uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Power Linking

Voor het maximale aantal SlimPAR Pro QZ12 USB-producten die via power link kunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of de sticker op het product.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
3. Druk de beveiligingskap uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

Lees alvorens dit product te monteren alle Veiligheids-instructies en raadpleeg de gebruikershandleiding

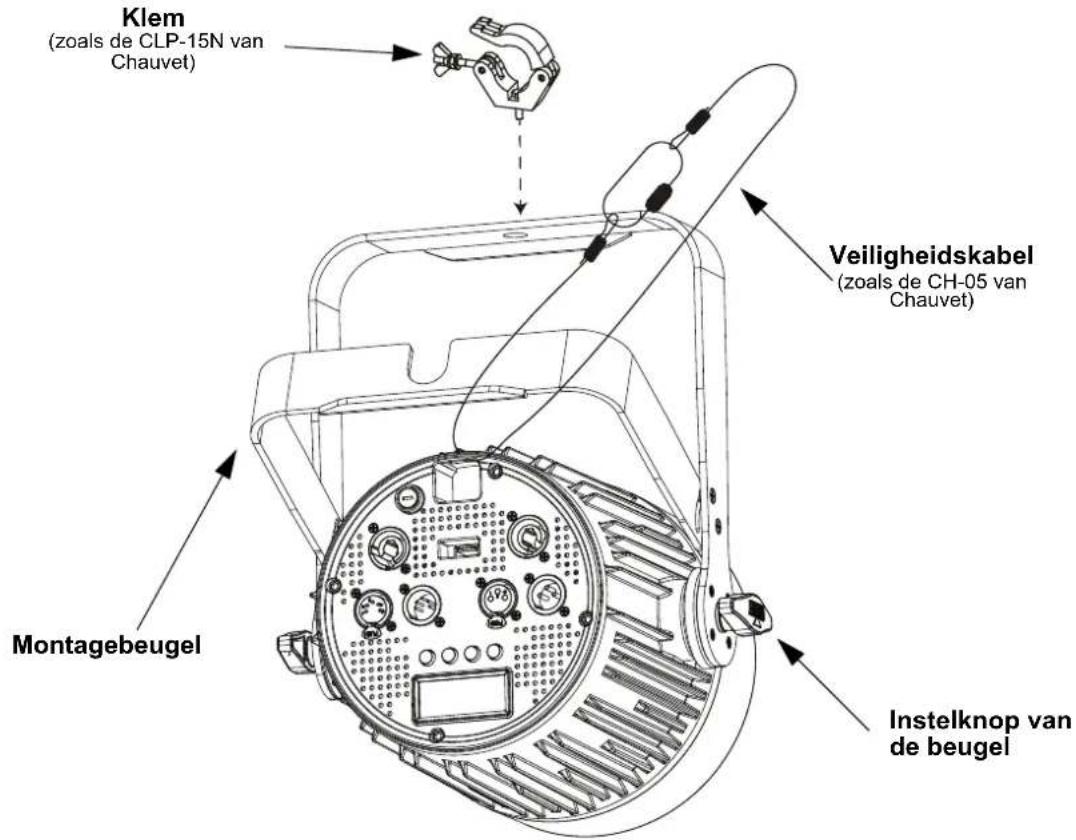

Montagediagram

Klem (zoals de CLP-15N van Chauvet) Veiligheidskabel (zoals de CH-05 van Chauvet) Montagebeugel Instelknop van de beugel

Beschrijving bedienings-paneel

TOETS FUNCTIE
	Selecteert een bedieningsmodus of verlaat huidige menu-optie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Activeert een menu-optie of de geselecteerde waarde

Menu Map

HOOFDMENU PROGRAMMEERNIVEAUS BESCHRIJVING
5-CH d 1–5	12 5-kanaals DMX-modus
6-CH d 1–5	12 6-kanaals DMX-modus
11CH d 1–5	12 11-kanaals DMX-modus
C-- C1–15	Statische kleuren
ZOOM Z 0–255	Zoomt in en uit
P-- (automatic)	P1 5-kleurenprogramma (snap)
	P2 11-kleurenprogramma (fading)
	P3 5-kleurenprogramma (snap)
	P4 11-kleurenprogramma (fading)
S-- S 1–100	Programmasnelheid voor P1–P4
Snd (sound-active)	Snd1 4-kleurenprogramma (geluidsactief)
	Snd2 19-kleurenprogramma (geluidsactief)
Sens	u 0–100 Geluidsgevoeligheid
U--	r000–255 (rod)	Aangepaste statische kleurenCombineer rood, groen, blauw en amber
	g000–255 (groen)
	b000–255 (blauw)
	A000–255 (amber)
dIM	OFF	Instellingen dimmersnelheid
	dIM1
	dIM2
	dIM3
TEMP	XX	Geeft de huidige temperatuur in °C weer

DMX-koppeling

De SlimPAR Pro QZ12 USB kan met een DMX-controller werken indien gekoppeld door DMX seriële verbindingen. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 502.

Master/slave-verbinding

De SlimPAR Pro QZ12 USB maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

D-Fi USB-connectiviteit

Der SlimPAR Pro QZ12 USB kan door middel van de D-Fi USB van CHAUVET DJ een draadloze D-Fi zender/ontvanger worden. Stel simpelweg de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in, plaats het in de USB-poort en stel de DMX-persoonlijkheid en het DMX-adres van het product in. Verdere instructies voor het aansluiten en configureren van dit product voor D-Fi USB-bediening staan in de gebruikershandleiding.

Waarschuwing! NIETS anders dan een D-Fi-USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen.

Nadat het is aangesloten zal de D-Fi USB het product overnemen. Bedrade DMX, handmatige DMX-bediening/menuknoppen zijn niet beschikbaar totdat u de D-Fi USB afkoppelt. De prioriteitsniveaus zijn:

1. D-Fi USB
2. Bedrade DMX
3. Handmatige digitale display/menuknoppen

DMX-waarden

11CH

KANAAL FUNCTIE WAARDE PERCENTAGE/INSTELLING
1 Dimmer 000				⇔ 255 0-100%
2	R o o d			⇔ 25500-100%
3	G r o e			n ⇔ 255 0-100%00
4	B l a u			w ⇔ 255 0-100%00
5	A m b e			r ⇔ 255 0-100%00
6 Kleurenmacro's				000 ⇔ 015 Geen functie
				016 ⇔ 255 Kleurenmacro's
7 Stroboscoop				000 ⇔ 015 Geen functie
				016 ⇔ 255 Langzaam tot snel-stroboscoop
8 Automatisch programma				000 ⇔ 031 Geen functie
				032 ⇔ 063 Automatisch programma 1
				064 ⇔ 095 Automatisch programma 2
				096 ⇔ 127 Automatisch programma 3
				128 ⇔ 159 Automatisch programma 4
				160 ⇔ 191 Automatisch programma 5
				192 ⇔ 223 Automatisch programma 6
				224 ⇔ 255 Geluidsactieve modus 1
9	Programma snelheid 000			⇔ 255 Lage tot hoge snelheid
	Geluidsgevoelig-heid			000 ⇔ 010 Geen functie
				011 ⇔ 255 Lage tot hoge gevoeligheid
10	Dimmersnelheid			000 ⇔ 051 D immersnelheid ingesteld vanaf het display
				052 ⇔ 101 D immer snelheidsmodus uit
				102 ⇔ 152 D immer snelheidsmodus 1 snel
				153 ⇔ 203 D immer snelheidsmodus 2 middelhoog
				204 ⇔ 255 D immer snelheidsmodus 3 langzaam
11	Zoom			000 ⇔ 255 0-100%

6-CH

Kanaal Functie Waarde Percentage/instelling
1 Dimmer 000					255 0-100%
2	R	o	o	d	255 0-100%
3	G	r	o	e	n 255 0-100%
4	B	l	a	u	w 255 0-100%
5	A	m	b	e	r 255 0-100%
6 Zoom	000				255 0-100%

5-CH

Kanaal Functie Waarde Percentage/instelling
1	R	o	o	d	25600-100%
2	G	r	o	e	n 2550-100%
3	B	l	a	u	w 2550-100%
4	A	m	b	e	r 2550-100%
5 Zoom	000				2550-100%
