Produkttyp	LED-Effektprojektor
Lichtquelle	LED RGBA (Rot, Grün, Blau, Amber)
DMX-Steuermodi	5, 6 oder 11 Kanäle
Stromversorgung	100–240 V AC, 50/60 Hz (universell)
Maximale Umgebungstemperatur	40 °C
Schutzart	IP20 (nur für Innenräume)
Betriebsmodi	DMX, Master/Slave, Automatik, Musiksteuerung, benutzerdefinierte statische Farben
Funktionen	Dimmer, Stroboskop, Zoom, Farbmakros, automatische Programme, Musiksteuerung
Anschlüsse	DMX 3-polig, USB-Anschluss für D-Fi-Modul (optional)
Mitgeliefertes Zubehör	Netzkabel, Gelscheibenhalter, Aufhängegabel mit Montagematerial, Referenzhandbuch
Sicherheit	Erfordert Sicherungsseil bei Montage; nicht Regen/Feuchtigkeit aussetzen; heiße Oberfläche
Wartung	Vor Reinigung Netzstecker ziehen; nicht öffnen (keine vom Benutzer reparierbaren Teile)
Ersatzteile	Sicherung (gleicher Typ und Stromstärke)
Garantie	Eingeschränkt, je nach Land (siehe Website)

Häufig gestellte Fragen - SlimPAR Pro QZ12 USB Chauvet

Wie stelle ich die DMX-Adresse ein?

Verwenden Sie die Tasten auf dem Bedienfeld, um den DMX-Modus (5-CH, 6-CH oder 11-CH) und die Startadresse (d 1–512) auszuwählen. Bestätigen Sie mit der ENTER-Taste.

Wie verwende ich den Musikmodus?

Wählen Sie im Menü SND und dann Snd1 (4 Farben) oder Snd2 (11 Farben). Stellen Sie bei Bedarf die Empfindlichkeit (SENS) von 0 bis 100 ein.

Wie ersetze ich die Sicherung?

Trennen Sie das Gerät vom Stromnetz. Öffnen Sie mit einem Schraubendreher den Sicherungshalter, entfernen Sie die defekte Sicherung und ersetzen Sie sie durch eine Sicherung gleichen Typs und gleicher Stromstärke. Schließen Sie den Halter und schließen Sie das Gerät wieder an.

Wie verbinde ich mehrere Geräte im Master/Slave-Modus?

Verbinden Sie die Geräte in Reihe über DMX. Wählen Sie am Master-Gerät einen Automatik- oder Musiksteuerungsmodus; stellen Sie an den Slaves die DMX-Adresse auf 001 (oder Slave-Modus laut Anleitung). Einzelheiten finden Sie im vollständigen Handbuch.

Kann ich die Farben ohne DMX-Controller steuern?

Ja, im Standalone-Modus: Wählen Sie statische Farben (C-- mit C1 bis C15) oder erstellen Sie eigene benutzerdefinierte Farben über das Menü U-- (manuelle Einstellung R, G, B, A).

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein trockenes, weiches Tuch für die Außenseite. Keine Lösungsmittel oder Scheuermittel verwenden.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie die Stromversorgung (Steckdose, Sicherung). Stellen Sie sicher, dass das Gerät richtig angeschlossen ist und die Spannung stimmt. Wenn die Sicherung defekt ist, ersetzen Sie sie. Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Support.

Wie verwende ich das D-Fi USB-Modul?

Schließen Sie das D-Fi USB-Modul nach Einstellung der DIP-Schalter auf den gewünschten Kanal an den USB-Anschluss des Geräts an. Das Modul übernimmt die Steuerung; das kabelgebundene DMX und die Tasten werden bis zum Trennen deaktiviert.

Welche Sicherheitsvorkehrungen sind wichtig?

Verwenden Sie bei der Montage ein Sicherungsseil, schließen Sie es nicht an einen Dimmer/Rheostat an, bedecken Sie keine Lüftungsschlitze, halten Sie einen Mindestabstand von 50 cm zu Oberflächen ein und betreiben Sie es nicht über 40 °C.

Wo finde ich das vollständige Handbuch und Updates?

Laden Sie das vollständige Benutzerhandbuch unter www.chauvetdj.com herunter. Änderungen ohne Vorankündigung vorbehalten.

BEDIENUNGSANLEITUNG SlimPAR Pro QZ12 USB Chauvet

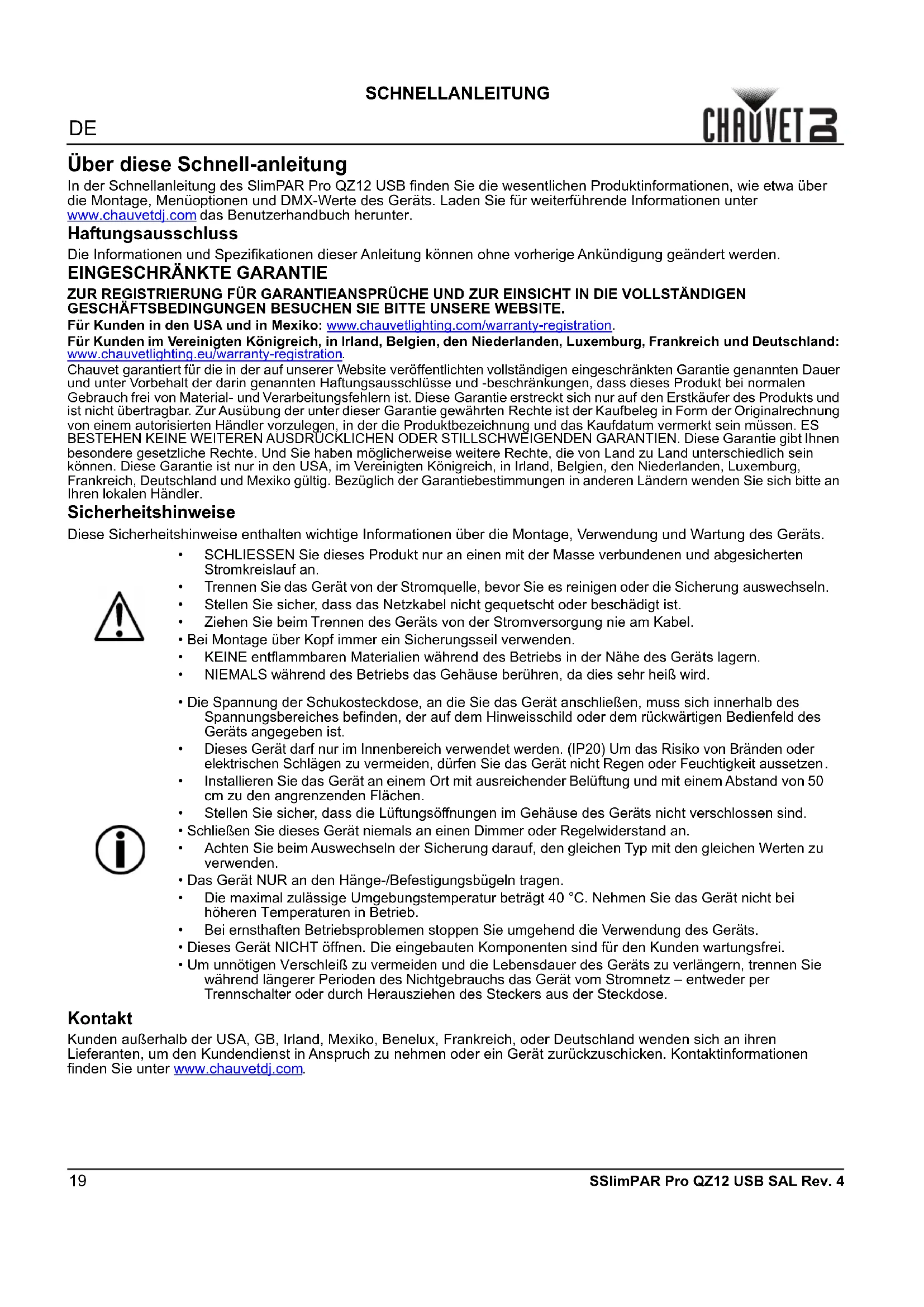

Über diese Schnell-anleitung

In der Schnellanleitung des SlimPAR Pro QZ12 USB finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die Informationen und Spezifikationen dieser Anleitung können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• SCHLIESSEN Sie dieses Produkt nur an einen mit der Masse verbundenen und abgesicherten Stromkreislauf an.
  • Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
• Bei Montage über Kopf immer ein Sicherungsseil verwenden.
  • KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
  • NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Mexiko, Benelux, Frankreich, oder Deutschland wenden sich an ihren Lieferanten, um den Kundendienst in Anspruch zu nehmen oder ein Gerät zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetdj.com.

Packungsinhalt

• SlimPAR Pro QZ12 USB
• Netzkabel
• Gel-Rahmen
• Hängebügel mit Befestigungsmaterial
• Schnellanleitung

Start

Packen Sie Ihr SlimPAR Pro QZ12 USB aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Informationen zur maximalen Anzahl der SlimPAR Pro QZ12 USB-Geräte, die in Serie geschaltet werden können, finden Sie in der Bedienungsanleitung oder auf dem Typenschild am Gerät..

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch und in der Bedienungsanleitung entnehmen Sicherheitshinweise.

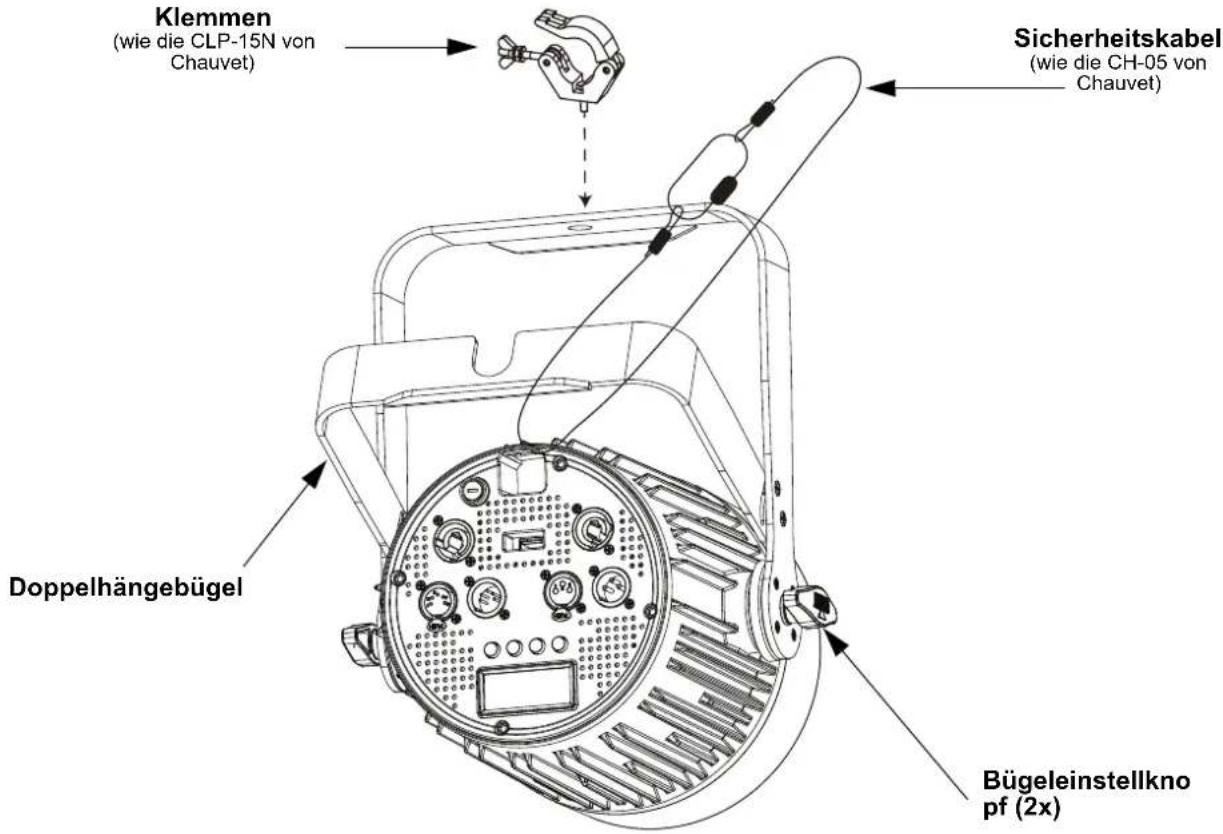

Montageansicht

Klemmen (wie die CLP-15N von Chauvet) Sicherheitskabel (wie die CH-05 von Chauvet) Doppelhängebügel Bügeleinstellknopf (2x)

Beschreibung des Bedienfeldes Lesen

TASTE FUNKTION
	Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
	Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen

Aktiviert eine Menüoption oder einen ausgewählten Wert

Menüstruktur

Hauptebene Programmierebenen Beschreibung
5-CH d 1–512 5-Kanal DMX-Modus
6-CH d 1–512 6-Kanal DMX-Modus
11CH d 1–512 11-Kanal DMX-Modus
C-- C1–15 Statische Farben
ZOOM Z 0–255 0–100%
P-- (automatic)	P1 5-Farben-Programm (Snap)
	P2 5-Farben-Programm (Pulse)
	P3 11-Farben-Programm (Snap)
	P4 11-Farben-Programm (Fading)
		Programmgeschwindigkeit für P1–P4
S-- S 1–100 4-Farben-Programm (Musiksteuerung)
Snd (sound-active)	Snd1	11-Farben-Programm (Musiksteuerung)
	Snd2	Musikempfindlichkeit
Sens	u 0–100	Benutzerdefinierte statische Farben kombiniert rot, grün, blau und bernsteinfarben
U--	r000–255 (rot)
	g000–255 (grün)
	b000–255 (blau)
	A000–255 (bernsteinfarben)	Dimmergeschwindigkeitseinstellungen
dIM	OFF
	dIM1
	dIM2
	dIM3
TEMP	XX	Schaltet Infrarot ein oder aus

DMX-Verbindung

SlimPAR Pro QZ12 USB kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com herunter.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 502.

Master/Slave-Schaltung

SlimPAR Pro QZ12 USB verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

D-Fi USB Connectivity

Der SlimPAR Pro QZ12 USB kann mit einem D-Fi USB von CHAUVET DJ in einen drahtlosen D-Fi Transceiver umgewandelt werden. Stellen Sie dazu einfach den DIP-Schalter auf den Kanal des D-Fi Transceivers ein, stecken Sie das Gerät in den USB-Anschluss ein und stellen Sie anschließend die DMX-Eigenschaften sowie die DMX-Adresse ein. Weitere Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb mit D-Fi USB finden Sie im Benutzerhandbuch.

ACHTUNG! KEIN anderes Gerät als einen D-Fi USB in den USB-Anschluss einstecken. Dies könnte zu Beschädigungen des Produkts führen

Nach dem Einstecken übernimmt der D-Fi USB die Steuerung des Geräts. Drahtgebundenes DMX, manuelle Bedienelemente und Menüschaltflächen sowie Fernbedienung sind deaktiviert, bis Sie den D-Fi USB wieder ausstecken. Die Prioritätenebenen sind wie folgt verteilt:

1. D-Fi USB
2. Drahtgebundenes DMX
3. Manuelle Bedienelemente und Menüschaltflächen

DMX-Werte

11CH

KANAL FUNKTION WERT PROZENT/EINSTELLUNG
1 Dimmer 000			255 0-100%
2	R o t		000 255 0-100%
3	G r ü n		25500-100%
4	B l a u		25500-100%
5 Bernsteinfarben 000			255 0-100%
6 Farbtöne			000 015 Keine Funktion
			016 255 Farbtöne
7	S t r o		000 015 Keine Funktionb e
			016 255 Strobe, langsam bis schnell
8 Auto-Programm			000 031 Keine Funktion
			032 063 Auto-Programm 1
			064 095 Auto-Programm 2
			096 127 Auto-Programm 3
			128 159 Auto-Programm 4
			160 191 Auto-Programm 5
			192 223 Auto-Programm 6
			224 255 Musiksteuerungs-Modus 1
9	Programm-geschwindigkeit		000 255 Geschwindigkeit, langsam bis schnell
	Musikempfindlich -keit		000 010 Keine Funktion
			011 255	Empfindlichkeit, niedrig bis hoch

KANAL FUNKTION WERT PROZENT/EINSTELLUNG
10 Dimmer-geschwindigkeit	000 ⇔ 051 D	dimmergeschwindigkeit von Anzeige eingestellt
	052 ⇔ 101 D	dimmergeschwindigkeits-Modus aus
	102 ⇔ 152 D	dimmergeschwindigkeits-Modus 1 schnell
	153 ⇔ 203 D	dimmergeschwindigkeits-Modus 2 mittelschnell
	204 ⇔ 255 D	dimmergeschwindigkeits-Modus 3 langsam
11 Zoom 000	⇔ 255 0–100%

6-CH

KANAL FUNKTION WERT PROZENT/EINSTELLUNG
1 Dimmer 000				255 0-100%
2	R	o	t	000 255 0-100%
3	G	r	ü	n	25500-100%
4	B	l	a	u	255 0-100% 000
5	Bernsteinfarben			000 255 0-100%
6 Zoom	000			255 0-100%

5-CH

KANAL FUNKTION WERT PROZENT/EINSTELLUNG
1	R ot	266 0–100%
2	G rü n	255 0–100%
3	B la u	255 0–100%
4	Bernsteinfarben	000 255 0–100%
5 Zoom	000	255 0–100%
