Tipo di prodotto	Proiettore LED a effetti luce
Sorgente luminosa	LED RGBA (Rosso, Verde, Blu, Ambra)
Modalità di controllo DMX	5, 6 o 11 canali
Alimentazione	100–240 VAC, 50/60 Hz (universale)
Temperatura ambiente max	40 °C
Grado di protezione	IP20 (solo per interni)
Modalità operative	DMX, master/slave, automatico, suono, colori statici personalizzati
Funzioni	Dimmer, strobo, zoom, macro colore, programmi automatici, attivazione sonora
Connettività	DMX 3 pin, porta USB per modulo D-Fi (opzionale)
Accessori inclusi	Cavo di alimentazione, portagelatina, staffa di sospensione con materiale di montaggio, manuale di riferimento
Sicurezza	Richiede cavo di sicurezza durante il montaggio; non esporre a pioggia/umidità; superficie calda
Manutenzione	Scollegare prima della pulizia; non aprire (nessuna parte riparabile dall'utente)
Ricambi	Fusibile (stesso tipo e amperaggio)
Garanzia	Limitata, secondo il paese (vedi sito web)

Domande frequenti - SlimPAR Pro QZ12 USB Chauvet

Come configurare l'indirizzo DMX ?

Utilizzare i pulsanti del pannello di controllo per selezionare la modalità DMX (5-CH, 6-CH o 11-CH) e l'indirizzo di partenza (d 1–512). Confermare con il pulsante ENTER.

Come utilizzare la modalità suono ?

Nel menu, selezionare SND quindi scegliere Snd1 (4 colori) o Snd2 (11 colori). Regolare la sensibilità (SENS) da 0 a 100 se necessario.

Come sostituire il fusibile ?

Scollegare l'apparecchio. Con un cacciavite, aprire il portafusibile, rimuovere il fusibile bruciato e sostituirlo con un fusibile dello stesso tipo e amperaggio. Richiudere e ricollegare.

Come collegare più apparecchi in master/slave ?

Collegare gli apparecchi in serie tramite DMX. Sull'apparecchio master, selezionare una modalità automatica o sonora; sugli slave, impostare l'indirizzo DMX su 001 (o modalità slave secondo le istruzioni). Consultare il manuale completo per i dettagli.

Posso controllare i colori senza console DMX ?

Sì, in modalità autonoma: selezionare i colori statici (C-- con C1 a C15) o creare i propri colori personalizzati tramite il menu U-- (regolazione manuale R, V, B, A).

Come pulire l'apparecchio ?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare un panno asciutto e morbido per l'esterno. Non utilizzare solventi né prodotti abrasivi.

Cosa fare se l'apparecchio non si accende ?

Controllare l'alimentazione (presa, fusibile). Assicurarsi che l'apparecchio sia ben collegato e che la tensione corrisponda. Se il fusibile è bruciato, sostituirlo. Se il problema persiste, contattare il supporto tecnico.

Come utilizzare il modulo D-Fi USB ?

Collegare il modulo D-Fi USB alla porta USB dell'apparecchio dopo aver impostato gli interruttori DIP sul canale desiderato. Il modulo prende il controllo; il DMX cablato e i pulsanti diventano inattivi fino alla disconnessione.

Quali sono le precauzioni di sicurezza importanti ?

Utilizzare un cavo di sicurezza durante il montaggio, non collegare a un dimmer/reostato, non coprire le fessure di ventilazione, mantenere una distanza di almeno 50 cm dalle superfici e non far funzionare a oltre 40 °C.

Dove trovare il manuale completo e gli aggiornamenti ?

Scarica il manuale d'uso completo su www.chauvetdj.com. Le informazioni possono essere modificate senza preavviso.

MANUALE UTENTE SlimPAR Pro QZ12 USB Chauvet

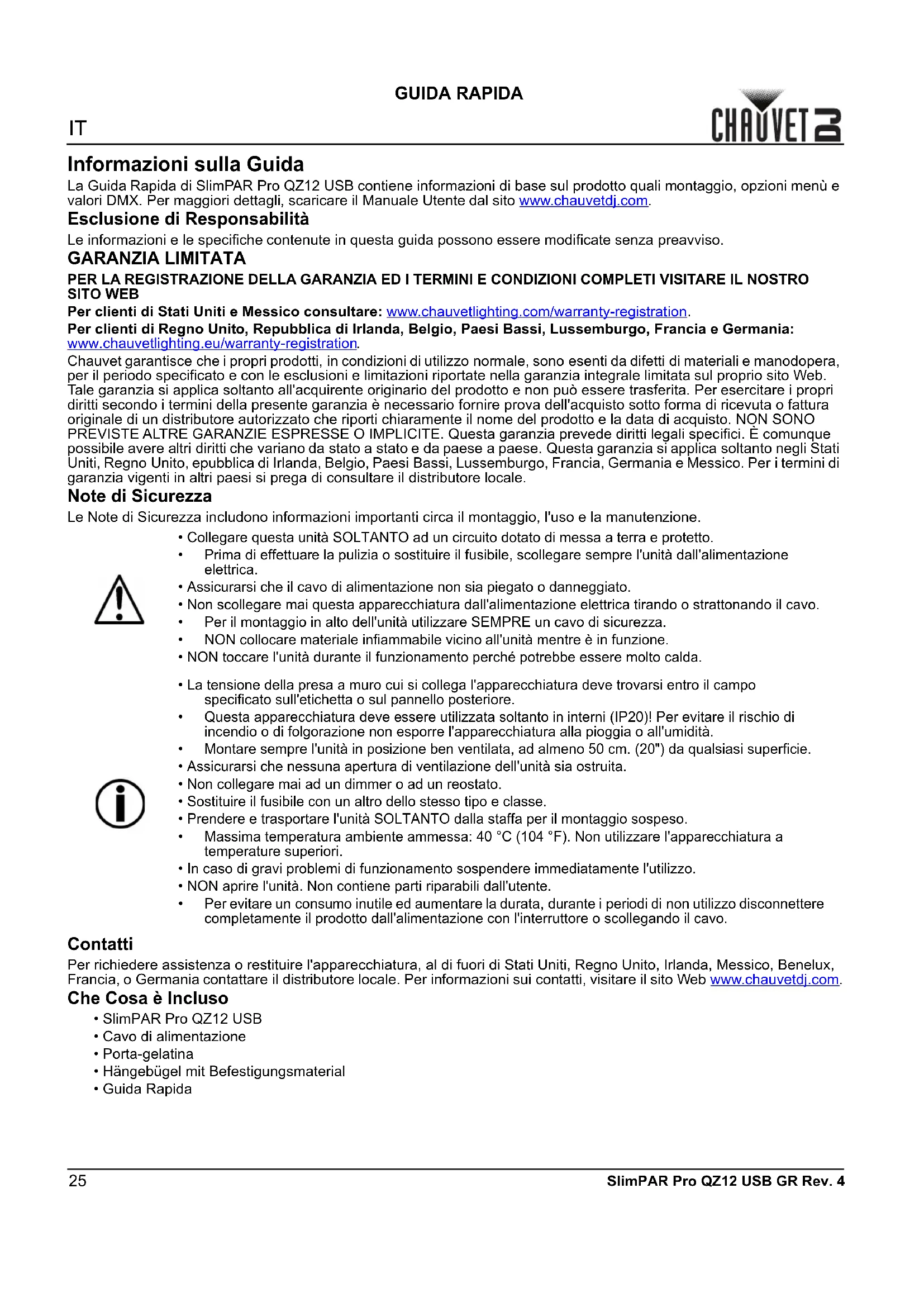

Informazioni sulla Guida

La Guida Rapida di SlimPAR Pro QZ12 USB contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di Responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando o strattonando il cavo.
  • Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
  • NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.
• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.
• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
  • Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
• Non collegare mai ad un dimmer o ad un reostato.
• Sostituire il fusibile con un altro dello stesso tipo e classe.
• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso.
• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'apparecchiatura a temperature superiori.
• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
• NON aprire l'unità. Non contiene parti riparabili dall'utente.
• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico, Benelux, Francia, o Germania contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetdj.com.

Che Cosa è Incluso

Disimballare SlimPAR Pro QZ12 USB ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Collegamento

Per il numero massimo di apparecchiature che è possibile collegare su ciascuna presa elettrica fare riferimento alle note riportate sull'etichetta apposta sul prodotto o al Manuale Utente.

Sostituzione Fusibile

1. Scollegare l'unità dall'alimentazione elettrica.
2. Inserire la punta di un giravite a testa piatta nella fessura dell'alloggiamento del fusibile
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza e fare riferimento al Manuale Utente.

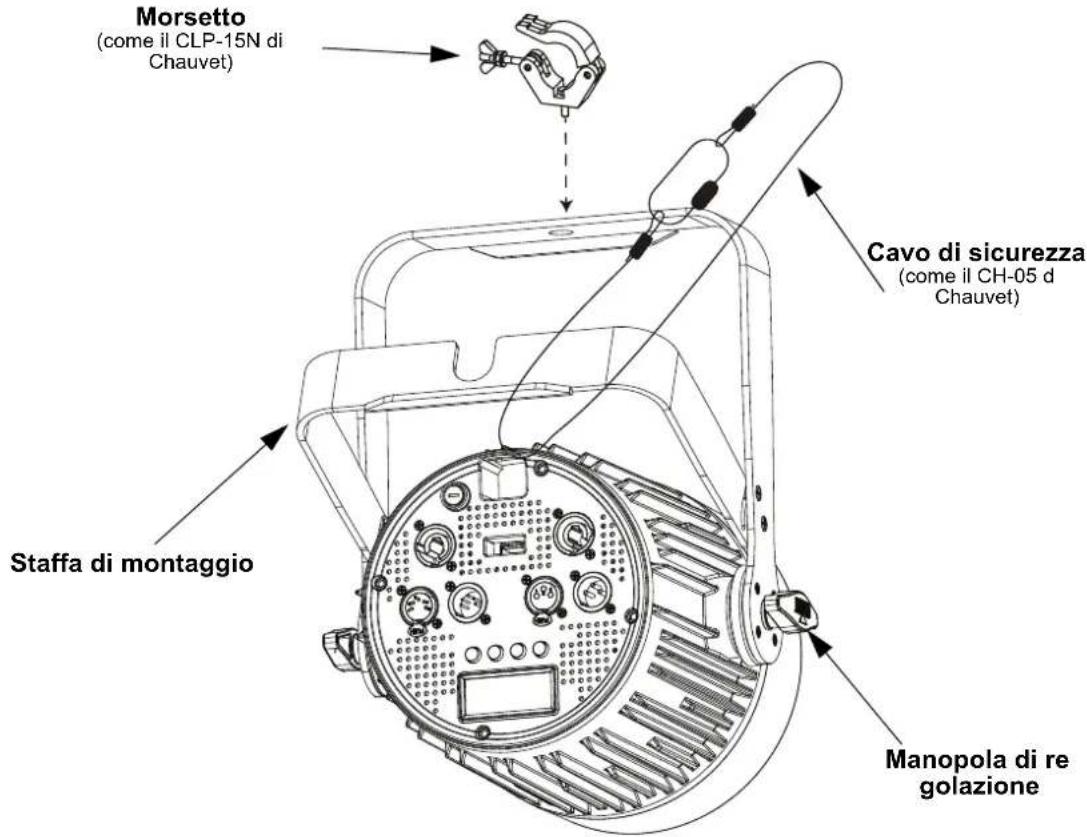

Schema di Montaggio

Morsetto (come il CLP-15N di Chauvet) Cavo di sicurezza (come il CH-05 d Chauvet) Staffa di montaggio Manopola di re golazione

Descrizione del Pannello di Controllo

PULSANTE FUNZIONE
	Consente di selezionare una modalità di funzionamento o di uscire dall'opzione di menù corrente
	Consente di spostarsi verso l'alto nell'elenco menù o di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù o di diminuire il valore numerico all'interno di una funzione
	Consente di attivare un'opzione di menù o un valore selezionato

Mappa del Menù

LIVELLO PRINCIPALE	LIVELLI DI PROGRAMMAZIONE DESCRIZIONE
5-CH d 1–5	12 Modalità DMX 5 canali
6-CH d 1–5	12 Modalità DMX 6 canali
11CH d 1–5	12 Modalità DMX 11 canali
C-- C1–15	Colori statici
ZOOM Z 0–255	0–100%
P-- (automatic)	P1 5-programma colore (snap)
	P2 5-programma colore (fading)
	P3 11-programma colore (snap)
	P4 11-programma colore (fading)
S-- S 1–100	Velocità programma per P1–P4
Snd (sound-active)	Snd1 4-programma colore (attivazione sonora)
	Snd2	11-programma colore (attivazione sonora)
Sens u 0–100	Sensibilidad al sonido
U--	r000–255 (rosso)	Colori statici personalizzatiCombinazione di rosso, verde, blu e ambra
	g000–255 (verde)
	b000–255 (blue)
	A000–255 (ambra)
dIM	OFF	Impostazioni velocità dimmer
	dIM1
	dIM2
	dIM3
TEMP	XX	Establece la temperatura

Collegamento DMX

SlimPAR Pro QZ12 USB può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer dal sito www.chauvetdj.com.

Indirizzo Iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 502.

Collegamento Master/Slave

In modalità Master/Slave, SlimPAR Pro QZ12 USB utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

Connettività D-Fi USB

SlimPAR Pro QZ12 USB può diventare un ricetrasmettitore wireless D-Fi utilizzando il D-Fi USB di CHAUVET DJ. È sufficiente impostare il DIP switch del canale di ricezione/trasmissione dell'unità, collegarla alla porta USB e poi impostare funzione e indirizzo DMX. Le istruzioni complete per il collegamento e la configurazione di questa unità per il funzionamento D-Fi USB sono contenute nel Manuale Utente.

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario l'unità potrebbe danneggiarsi.

Dopo il collegamento, D-Fi USB prende il controllo del prodotto. DMX cablato, controllo manuale del display / pulsanti del menù non saranno disponibili fino a quando D-Fi USB non verrà scollegato. I livelli di priorità sono:

1. D-Fi USB
2. DMX cablato
3. Display digitale manuale / Pulsanti del menù

Valori DMX

11-CH

CANALE	FUNZIONE	VALORE	PERCENTUALE/IMPOSTAZIONE
1 Dimmer 000		255 0-100%
2 Rosso 000		255 0-100%
3	V e r d	e 255 0-100%
4	B l u	000 255 0-100%
5	A m b r	a 255 0-100%
6 Macro colore		000 015 Nessuna funzione
		016 255 Macro colore
7	S t r o	000 015 Nessuna funzioneb o
		016 255 Stroboscopio, da lento a veloce
8 Programma automatico		000 031 Nessuna funzione
		032 063	Programma automatico 1
		064 095	Programma automatico 2
		096 127	Programma automatico 3
		128 159	Programma automatico 4
		160 191	Programma automatico 5
		192 223	Programma automatico 6
		224 255 Modalità Attivazione sonora
9	Velocità programma	000 255 Da lento a veloce
	Sensibilità sonora	000 010 Nessuna funzione
		011 255	Sensibilità minima-massima
10	Velocità dimmer	000 051 Velocità dimmer impostata da display
		052 101 Modalità dimmer disattivata
		102 152 Modalità velocità dimmer 1: veloce
		153 203	Modalità velocità dimmer 2: media
		204 255	Modalità velocità dimmer 5: lenta
11	Zoom	000 255 0-100%

6-CH

CANALE	FUNZIONE				VALORE	PERCENTUALE/IMPOSTAZIONE
1 Dimmer 000					255 0–100%
2 Rosso 000					255 0–100%
3	V	e	r	d	e 255 0–100%
4	B	l	u		000 255 0–100%
5	A	m	b	r	a 255 0–100%
6 Zoom				000	255 0–100%

5-CH

CANALE	FUNZIONE				VALORE	PERCENTUALE/IMPOSTAZIONE
1 Rosso	000				255 0-100%
2	V	e	r	d	e 255 0-100%00
3	B	l	u		000 255 0-100%
4	A	m	b	r	a 255 0-100%000
5 Zoom	000				255 0-100%
