Type de produit	Projecteur LED à effets lumière
Source lumineuse	LED RGBA (Rouge, Vert, Bleu, Ambre)
Modes de contrôle DMX	5, 6 ou 11 canaux
Alimentation	100–240 VAC, 50/60 Hz (universelle)
Température ambiante max	40 °C
Indice de protection	IP20 (intérieur uniquement)
Modes de fonctionnement	DMX, maître/esclave, automatique, son, couleurs statiques personnalisées
Fonctions	Gradateur, stroboscope, zoom, macros de couleurs, programmes automatiques, activation sonore
Connectivité	DMX 3 broches, port USB pour module D-Fi (optionnel)
Accessoires inclus	Cordon d'alimentation, porte-gélatine, lyre de suspension avec matériel de montage, manuel de référence
Sécurité	Nécessite câble de sécurité en montage ; ne pas exposer à la pluie/humidité ; surface chaude
Entretien	Débrancher avant nettoyage ; ne pas ouvrir (aucune pièce réparable par l'utilisateur)
Pièces détachées	Fusible (même type et ampérage)
Garantie	Limitée, selon pays (voir site web)

FOIRE AUX QUESTIONS - SlimPAR Pro QZ12 USB Chauvet

Comment configurer l'adresse DMX ?

Utilisez les boutons du panneau de commande pour sélectionner le mode DMX (5-CH, 6-CH ou 11-CH) et l'adresse de départ (d 1–512). Validez avec le bouton ENTER.

Comment utiliser le mode son ?

Dans le menu, sélectionnez SND puis choisissez Snd1 (4 couleurs) ou Snd2 (11 couleurs). Réglez la sensibilité (SENS) de 0 à 100 si nécessaire.

Comment remplacer le fusible ?

Débranchez l'appareil. À l'aide d'un tournevis, ouvrez le porte-fusible, retirez le fusible grillé et remplacez-le par un fusible de même type et même ampérage. Refermez et rebranchez.

Comment connecter plusieurs appareils en maître/esclave ?

Reliez les appareils en série via DMX. Sur l'appareil maître, sélectionnez un mode automatique ou son ; sur les esclaves, réglez l'adresse DMX sur 001 (ou mode esclave selon notice). Consultez le manuel complet pour les détails.

Puis-je contrôler les couleurs sans console DMX ?

Oui, en mode autonome : sélectionnez les couleurs statiques (C-- avec C1 à C15) ou créez vos propres couleurs personnalisées via le menu U-- (réglage manuel R, V, B, A).

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux pour l'extérieur. N'utilisez pas de solvants ni de produits abrasifs.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'alimentation (prise, fusible). Assurez-vous que l'appareil est bien connecté et que la tension correspond. Si le fusible est grillé, remplacez-le. Si le problème persiste, contactez le support technique.

Comment utiliser le module D-Fi USB ?

Branchez le module D-Fi USB sur le port USB de l'appareil après avoir réglé les interrupteurs DIP sur le canal souhaité. Le module prend le contrôle ; le DMX filaire et les boutons deviennent inactifs jusqu'au débranchement.

Quelles sont les précautions de sécurité importantes ?

Utilisez un câble de sécurité en montage, ne connectez pas à un gradateur/rhéostat, ne couvrez pas les fentes de ventilation, gardez une distance d'au moins 50 cm des surfaces, et ne faites pas fonctionner à plus de 40 °C.

Où trouver le manuel complet et les mises à jour ?

Téléchargez le manuel d'utilisation complet sur www.chauvetdj.com. Les informations peuvent être modifiées sans préavis.

MODE D'EMPLOI SlimPAR Pro QZ12 USB Chauvet

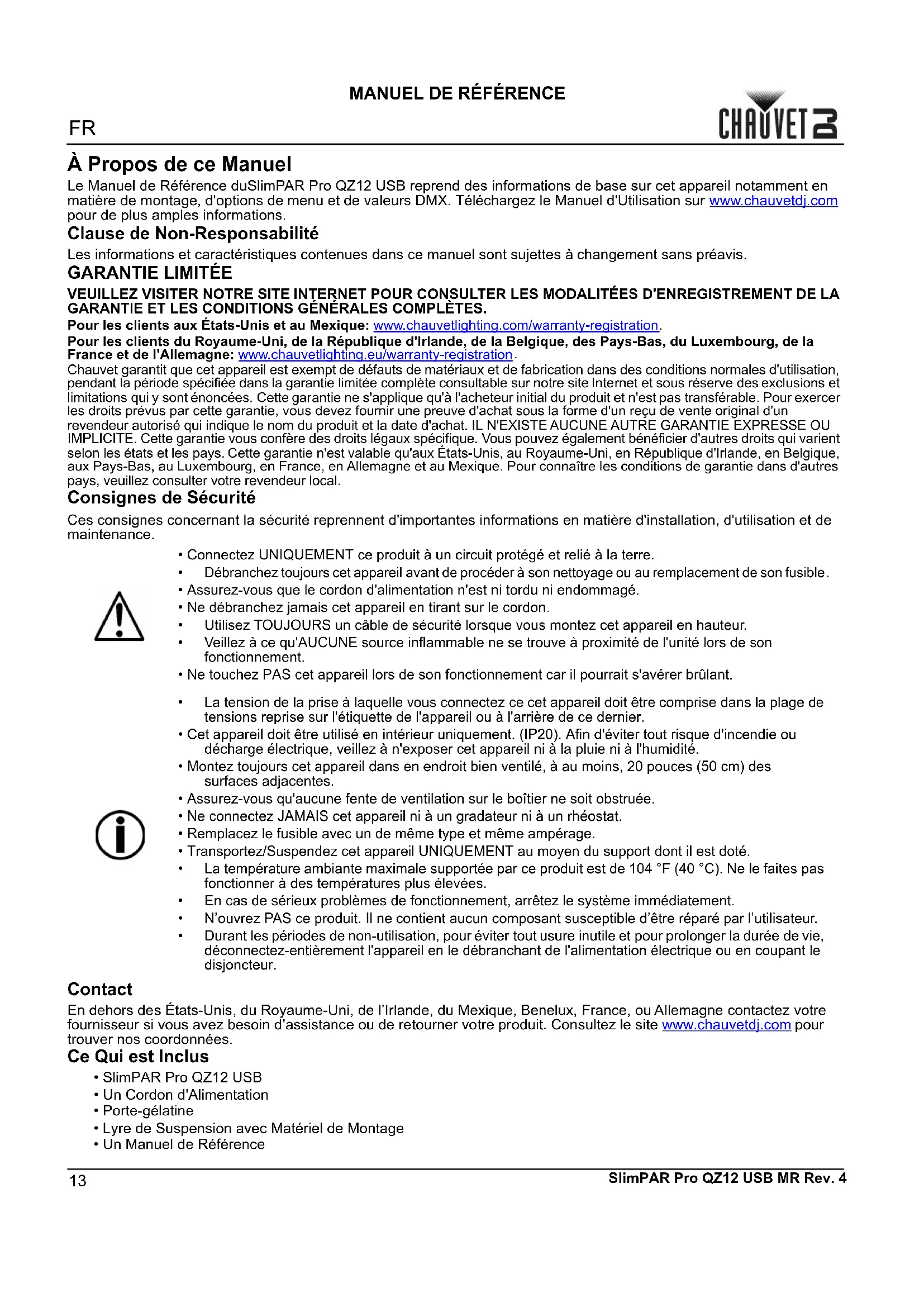

À Propos de ce Manuel

Le Manuel de Référence duSlimPAR Pro QZ12 USB reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Téléchargez le Manuel d'Utilisation sur www.chauvetdj.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes concernant la sécurité reprennent d'importantes informations en matière d'installation, d'utilisation et de maintenance.

• Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
  • Débranchez toujours cet appareil avant de procéder à son nettoyage ou au remplacement de son fusible.
• Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon.
  • Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
• Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité de l'unité lors de son fonctionnement.
• Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait s'avérer brûlant.
• La tension de la prise à laquelle vous connectez ce cet appareil doit être comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou à l'arrière de ce dernier.
• Cet appareil doit être utilisé en intérieur uniquement. (IP20). Afin d'éviter tout risque d'incendie ou décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
• Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit obstruée.
• Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
• Remplacez le fusible avec un de même type et même ampérage.
• Transportez/Suspendez cet appareil UNIQUEMENT au moyen du support dont il est doté.
• La température ambiante maximale supportée par ce produit est de 104 °F (40 °C). Ne le faites pas fonctionner à des températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
  • N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique, Benelux, France, ou Allemagne contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre produit. Consultez le site www.chauvetdj.com pour trouver nos coordonnées.

Ce Qui est Inclus

• SlimPAR Pro QZ12 USB
• Un Cordon d'Alimentation
• Porte-gélatine
• Lyre de Suspension avec Matériel de Montage
  • Un Manuel de Référence

Débuter

Déballez votre SlimPAR Pro QZ12 USB et assurez-vous d'avoir tout reçu et en bon état. Si l'emballage ou le contenu semblait être endommagé, indiquez-le immédiatement au transporteur et non à Chauvet.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Chainage électrique

Pour savoir combien d'appareils SlimPAR Pro QZ12 USB peuvent être chainés au maximum selon le voltage, veuillez consulter le manuel de l'utilisateur ou l'autocollant apposé sur l'appareil.

Remplacement du Fusible

1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité et se référer à le Manuel d'Utilisateur.

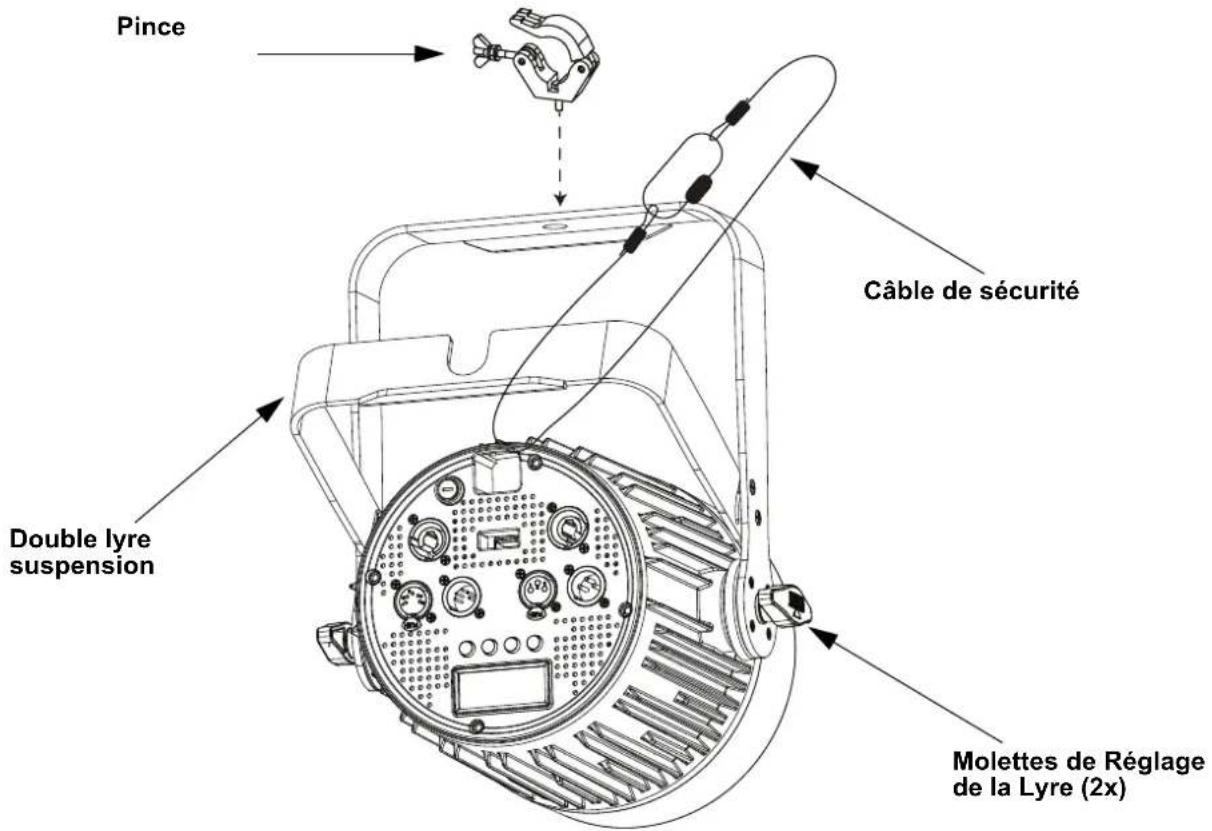

Schéma de Montage

Pince Câble de sécurité Double lyre suspension Molettes de Réglage de la Lyre (2x)

Description du Tableau de Commandes

BOUTON FONCTION
	Permet de sélectionner un mode de fonctionnement ou de sortir de l'option de menu courante
	Permet de naviguer vers le haut dans la liste du menu ou d'incrémenter une valeur numérique dans une fonction
	Permet de naviguer vers le bas dans la liste du menu ou de décrémenter une valeur numérique dans une fonction
	Permet d'activer une option de menu ou une valeur sélectionnée

Schéma de Menu

NIVEAU PRINCIPAL	ÉTAPES DE PROGRAMMATIÓN DESCRIPTION
5-CH d 1–512	Mode DMX à 5 canaux
6-CH d 1–512	Mode DMX à 6 canaux
11CH d 1–512	Mode DMX à 11 canaux
C-- C1–15 Static colors
ZOOM Z 0–255	0–100%
P-- (automatic)	P1 Programme à 5 couleurs (accroche)
	P2 Programme à 19 couleurs (fondu)
	P3 Programme à 11 couleurs (accroche)
	P4 Programme à 19 couleurs (fondu)
S-- S 1–100 Vitesse de programme pour P1 à P4
Snd (sound-active)	Snd1	Programme à 4 couleurs (activation par le son)
	Snd2	Programme à 11 couleurs (activation par le son)
Sens u 0–100	Sensibilité au son
U--	r000–255 (rouge)	Couleurs statiques personnaliséesCombinaison de rouge, vert, bleu y ambre
	g000–255 (vert)
	b000–255 (bleu)
	A000–255 (ambre)
dIM	OFF	Paramétrage de vitesse de gradateur
	dIM1
	dIM2
	dIM3
TEMP XX Température actuelle

Raccordement DMX

Le LED SlimPAR Pro QZ12 USB peut fonctionner avec un jeu d'orgues DMX quand raccordé par des connexions DMX en série. Vous trouverez les instructions de connexion et configuration de cet appareil pour un bon fonctionnement en DMX dans le manuel d'utilisation. Si vous n'êtes pas familier avec le DMX, vous pouvez télécharger l'introduction au DMX sur www.chauvetdj.com.

Adresse de Départ

Afin d'assurer un accès à tous les canaux dans chaque mode DMX, l'adresse DMX la plus élevée recommandée est 502

Connexion Maître/Esclave

Le LED SlimPAR Pro QZ12 USB utilise une connexion de données DMX pour son mode maître/esclave. Vous trouverez les instructions de connexion et configuration de cet appareil pour un bon fonctionnement en maître/esclave dans le manuel d'utilisation.

Connectivité USB D-Fi

Le SlimPAR Pro QZ12 USB peut se transformer en récepteur/émetteur D-Fi sans fil avec l'utilisation du module D-Fi USB de CHAUVET DJ. Il suffit de régler l'interrupteur DIP sur le canal réception/émission, de brancher le module sur le port USB et de paramétrer la personnalité et l'adresse DMX de l'appareil. Vous trouverez davantage d'instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX dans le manuel d'utilisation.

ATTENTION ! NE branchez QUE des appareils D-Fi USB sur le port USB. Le non respect de cette consigne peut endommager l'appareil.

Une fois branché, le module D-Fi USB prendra le contact de l'appareil. Le DMX filaire, le contrôle manuel de l'affichage, les boutons du menu seront indisponibles jusqu'à ce que vous débranchiez le module D-Fi USB. Les niveaux de priorité sont comme suit:

1. Module D-Fi USB
2. DMX filaire
3. Affichage digitale manuel / boutons du menu

Valeurs DMX
11CH

CANAL	FONCTION	VALEUR	POURCENTAGE/CONFIGURATION
1 Gradateur 000		255 0-100%
2 Rouge 000		255 0-100%
3	V e r t	2550-100%
4	B l e u	2550-100%
5	A m b r	e 255 0-100%	000
6 Macros de couleurs		000 015 Aucune fonction
		016 255 Macros de couleurs
7 Stroboscope		000 015 Pas de fonction
		016 255 Vitesse de stroboscope lente à rapide
8 Programme automatique		000 031 Aucune fonction
		032 063 Programme automatique 1
		064 095 Programme automatique 2
		096 127 Programme automatique 3
		128 159 Programme automatique 4
		160 191 Programme automatique 5
		192 223 Programme automatique 6
		224 217 Mode d'activation par le son 1
9	Vitesse du programme	000 255 Vitesse lente à rapide
	Sensibilité au son	000 010 Aucune fonction
		011 255	Sensibilité basse à élevée
10 Vitesse de gradation		000 ⇔ 051 Vitesse de gradation réglée depuis l'affichage
		052 ⇔ 101 Arrêt du mode de vitesse de gradation
		102 ⇔ 152 Mode 1 de vitesse de gradation (rapide)
		153 ⇔ 203 Mode 2 de vitesse de gradation (moyen)
		204 ⇔ 255 Mode 3 de vitesse de gradation (lent)
11 Zoom	000	⇔ 255 0–100%

6-CH

CANAL	FONCTION	VALEUR	POURCENTAGE/CONFIGURATION
1 Gradateur 000		255 0–100%
2 Rouge 000		255 0–100%
3	V ert	255 0–100%
4	Bleu	000 255 0–100%
5	Ambre	000 255 0–100%
6 Zoom	000	255 0–100%

5-CH

CANAL	FONCTION	VALEUR	POURCENTAGE/CONFIGURATION
1 Rouge	000	255 0–100%
2	V ert	255 0–100%
3	Bleu	000 255 0–100%
4	Ambre	000 255 0–100%
5 Zoom	000	255 0–100%
