Producttype	Lichteffectmachine (LED-projector)
Merk	Chauvet
Model	Mini Kinta ILS
Voeding	100-240 VAC, 50/60 Hz (universeel)
Lichtbron	RGBW-LED's (Rood, Groen, Blauw, Wit)
Aantal DMX-kanalen	4 kanalen
DMX-protocol	DMX512
Besturingsmodi	DMX, master/slave, ILS, standalone, IRC-6, D-Fi USB
Connectiviteit	DMX (XLR 3-pins), D-Fi USB, Infrarood (IRC-6)
Max. omgevingstemperatuur	40 °C (104 °F)
Beschermingsgraad	IP20 (alleen binnen)
Montage	Verstelbare beugel met handgreep, veiligheidskabel vereist
Ventilatie	Houd minimaal 50 cm afstand van oppervlakken
Speciale functies	Stroboscoop, motorrotatie, automatische programma's, geluidsmodus, kleurenloop
Compatibiliteit	GigBAR Move+ILS (ILS-modus)
Zekering	Vervangbaar (zelfde type en stroomsterkte)
Garantie	Beperkt, zie website (geldig in meerdere landen)

Veelgestelde vragen - Mini Kinta ILS Chauvet

Hoe stel ik het DMX-adres in op de Mini Kinta ILS?

Druk op de Menu-knop tot Addr verschijnt. Gebruik de Omhoog/Omlaag-toetsen om het startadres (A001 tot A509) te selecteren en bevestig met Enter.

Hoe gebruik ik de master/slave-modus?

Stel het slave-apparaat in op DMX-modus met adres A001, en stel het vervolgens in op slave-modus via het menu SLnd. Sluit een DMX-kabel aan tussen de master (in standalone-modus) en de slaves.

Hoe sluit ik de D-Fi USB-module aan?

Sluit de D-Fi USB-module aan op de speciale USB-poort. Het apparaat schakelt automatisch over naar draadloze modus. Stel het zend-/ontvangstkanaal in via de DIP-schakelaars op de module.

Hoe vervang ik de zekering?

Koppel het apparaat los. Gebruik een platte schroevendraaier om het dopje van de zekeringhouder op te tillen. Vervang de doorgebrande zekering door een zekering van hetzelfde type en stroomsterkte. Plaats het dopje terug en sluit weer aan.

Wat moet ik doen als het apparaat niet aangaat?

Controleer de voeding en de zekering. Zorg ervoor dat het snoer niet beschadigd is. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Kan ik een dimmer gebruiken?

Nee, sluit dit apparaat nooit aan op een dimmer of regelweerstand. Dit kan het beschadigen. Gebruik een directe voedingsbron.

Hoe maak ik de Mini Kinta ILS schoon?

Koppel het apparaat altijd los voor reiniging. Gebruik een droge, niet-schurende doek. Stel niet bloot aan vocht of brandbare producten.

Wat zijn de automatische programmamodi?

De modi zijn onder andere Auto, FAdE, SnAP (met geluidsactivering) en CoLo voor handmatige kleurinstelling. De snelheid is aanpasbaar.

Hoe gebruik ik de ILS-modus met de GigBAR Move+ILS?

Selecteer in het menu iLS1 tot iLS4 om te synchroniseren met het bijbehorende vlak van de GigBAR. De effecten volgen hetzelfde ritme en dezelfde kleuren.

Hoe gebruik ik de IRC-6 afstandsbediening?

Richt de afstandsbediening op de IR-sensor van het apparaat. Gebruik de toetsen om de LEDs in te schakelen (BLIGHT), de modi (AUTO, SCAND), kleuren aan te passen (R, G, B, A) en de snelheid (+/-).

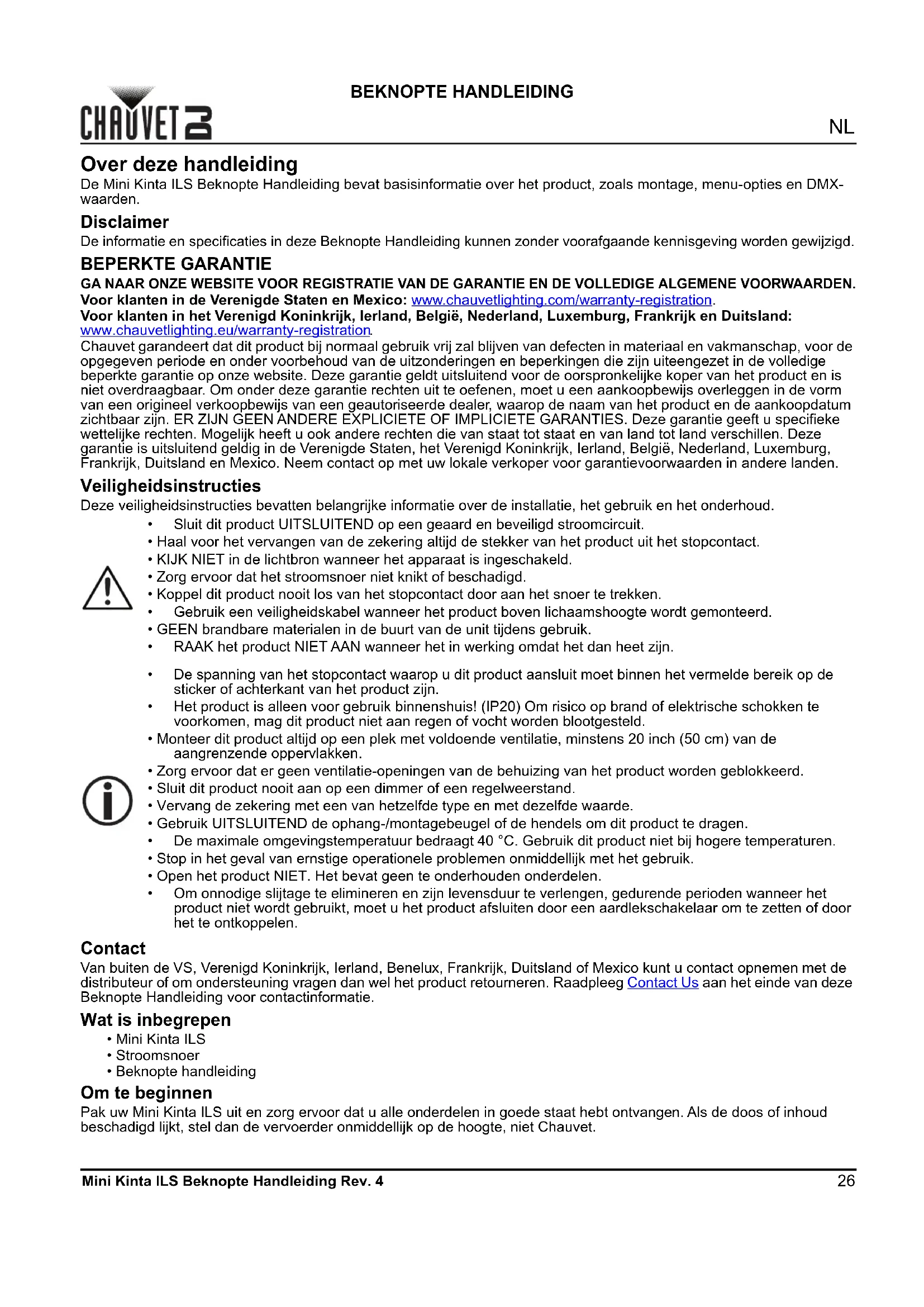

GEBRUIKSAANWIJZING Mini Kinta ILS Chauvet

Over deze handleiding

De Mini Kinta ILS Beknopte Handleiding bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden.

Disclaimer

De informatie en specificaties in deze Beknopte Handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.

- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

- Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze Beknopte Handleiding voor contactinformatie.

Wat is inbegrepen

• Mini Kinta ILS
• Stroomsnoer
  • Beknopte handleiding

Om te beginnen

Pak uw Mini Kinta ILS uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Het is mogelijk tot maximaal 33 Mini Kinta ILS-producten koppelen aan 120 V of 54 producten aan 230 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
3. Druk de beveiligingskap uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

Montagediagram

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie

Menukaart

Raadpleeg de productpagina van Mini Kinta ILS op www.chauvetdj.com voor de nieuwste menukaart.

Modus Programmeerniveaus Beschrijving
DMX Addr A001-509 Selecteert het start-adres
Slave SLnd SL-1		Stelt de slave-modus in
ILS	iLS	iLS1-4		Stelt de ILS-modus in
Programma	Auto	Aut	FAdE	Automatische programma met geluidsactieve functie
			SnAP
Statische	CoLo	r000-255		Stelt afzonderlijke kleuren in (rood, groen, blauw, wit)
		G000-255
		b000-255
		U000-255
		Str1		Stroboscoop op drie vooraf ingestelde snelheden (langzaam naar snel)
		Str2
		Str3
Scherm-time-out	LED	on		Schakelt de scherm uit na inactiviteit
		oFF		Scherm is altijd aan
Scherm-oriëntatie	diSP	diSP		Normale scherm
		dS!P		Omgekeerde scherm
Firmware	vEr	u______		Toont de huidige firmware versie

DMX-koppeling

De Mini Kinta ILS kan met een DMX-regelaar werken. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste beschikbare DMX-adres voor dit product 509.

Master/slave-verbinding

De Mini Kinta ILS maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus.

D-Fi USB-connectiviteit

De Mini Kinta ILS kan door middel van de D-Fi USB van CHAUVET DJ een draadloze D-Fi zender/ontvanger worden. Stel simpelweg de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in, plaats het in de USB-poort en stel de DMX-persoonlijkheid en het DMX-adres van het product in.

Waarschuwing! NIETS anders dan een D-Fi-USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen.

Nadat het is aangesloten zal de D-Fi USB het product overnemen. Bedrade DMX, handmatige DMX-bediening/menuknoppen en IRC-6 zijn niet beschikbaar totdat u de D-Fi USB afkoppelt. De prioriteitsniveaus zijn:

1. D-Fi USB
2. Bedrade DMX
3. IRC-6 afstandsbediening
4. Handmatige digitale display/menuknoppen

Master/Slave-modus (D-Fi USB)

De D-Fi USB zorgt ervoor dat een enkel Mini Kinta ILS-product (de "master") de acties regelt van een of meer Mini Kinta ILS-producten (de "slaves") zonder de behoefte aan een DMX-regelaar of DMX-kabels. Het master-product (zender) wordt ingesteld om in de zelfstandige modus te werken, terwijl de slave-producten (ontvangers) ingesteld worden om in slave-modus te werken. Na instelling en aansluiting zullen de slaveproducten in harmonie met het masterproduct werken.

Configureer de producten zoals hieronder is aangegeven.

Slaaf-producten:

1. Druk herhaaldelijk op totdat Addr weergegeven wordt op het display.
2. Druk op .
3. Gebruik of om het startadres in te stellen op A001.
4. Druk op .
5. Stel de D-Fi USB in om op een specifiek kanaal, 1–16 te werken.
6. Sluit de D-Fi USB aan.
7. Voltooi het instellen en aansluiten van alle slaaf-producten.

Master-product:

1. Stel het masterproduct in om te werken in zelfstandige modus.
2. Stel D-Fi USB in om op het D-Fi-kanaal uit te zenden waar de slaves op ontvangen.
3. Sluit de D-Fi USB aan.

• Alle producten moeten op dezelfde DMX-persoonlijkheid, DMX-adres en D-Fi-kanaal ingesteld zijn.
• Configureer eerst alle slaveproducten voordat u de master configureert om uit te zenden.
• Sluit nooit een DMX-controller aan op een D-Fi-kanaal die is geconfigureerd voor Master/Slave functie, omdat de regelaar de signalen van de master kan verstoren.

ILS Mode

ILS (geïntegreerd verlichtingssystseem) biedt 4 modi die synchroniseren met de GigBAR MOVE+ILS: Modi 1 en 3 synchroniseren met zijde 1 van de GigBAR MOVE+ILS, terwijl modi 2 en 4 synchroniseren met zijde 2 van de GigBAR MOVE+ILS. Wanneer ze gekoppeld zijn, wordrden de effecten gesynchroniseerd met het meest vergelijkbare effect aan de geselecteerde zijde van de GigBAR MOVE+ILS: Kinta-effecten worden gesynchroniseerd met een van de kinta's, bewegende koppen worden gesynchroniseerd met een van de bewegende koppen en wash-effecten worden gesynchroniseerd met een van de pars. Lasereffecten worden gesynchroniseerd met de laser en stroboscoopeffecten worden gesynchroniseerd met de stroboscoopeffecten, ongeacht de ILS-modus.

Dit product worden gesynchroniseerd met de kinta op de geselecteerde zijde van de GigBAR MOVE+ILS.

De Mini Kinta ILS instellen om te reageren op een ILS-signaal:

1. Druk herhaaldelijk op totdat iLS_ weergegeven wordt op het display.
2. Gebruik of te selecteren van iLS1 (zijde 1), iLS2 (zijde 2), iLS3 (zijde 1), of iLS4 (zijde 2).
3. Druk op .

DMX-waarden

Kanaal Functie Waarde Percentage/Instelling
1	K l e u	000 ⇔ 005	Geen functie
		006 ⇔ 020	Rood
		021 ⇔ 035	Groen
		036 ⇔ 050	Blauw
		051 ⇔ 065	Wit
		066 ⇔ 080	Rood en groen
		081 ⇔ 095	Rood en blauw
		096 ⇔ 110	Rood en wit
		r111 ⇔ 125	Groen en blauw
		126 ⇔ 140	Groen en wit
		141 ⇔ 155	Blauw en wit
		156 ⇔ 170	Rood, groen, en blauw
		171 ⇔ 185	Rood, groen, en wit
		186 ⇔ 200	Groen, blauw, en wit
		201 ⇔ 215	Rood, green, blauw, en wit
		216 ⇔ 230	Automatische 4-kleuren achtervolging
		231 ⇔ 255	Automatische 7-kleuren achtervolging
2 Stroboscoop		000 ⇔ 005	Geen functie
		006 ⇔ 255	Stroboscoop, langzaam to snel
3 Motor rotatie		000 ⇔ 000	Geen functie
		001 ⇔ 127	Motor indexering
		128 ⇔ 255	Motor snelheid, langzaam to snel
4	Automatische/geluidsactieve programma(overschrijft K. 1-3)	000 ⇔ 004	Geen functie
		005 ⇔ 200	Automatische programma, langzaam to snel
		201 ⇔ 255	Geluidsactieve programma

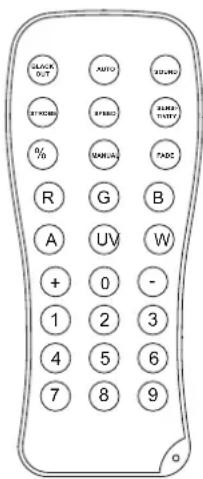

IRC-6

De Mini Kinta ILS is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ.

Knop Functie
	$chakelt LED-lampjes aan/uit
	Schakel blader- en vervagingsmodi in
	Activeert de geluidsactieve modus
	Verhoogt en verlaagt de snelheid
	Past de stroboscoopsnelheid aan
	Pas het percentage rode, groene, blauwe en witte kleuren aan
<0>-<9>	1: Rode 2: Rode-witte 3: Rode-groene 4: Groene 5: Groene-blauwe6: Blauwe 7: Rode-blauwe 8: Groene-witte 9: Blauwe-witte 0: RGBW
<+>	Verhoogt waarden voor bedieningselementen zoals boven beschreven
<->	Verlaagt waarden voor bedieningselementen zoals boven beschreven
