FOIRE AUX QUESTIONS - Mini Kinta ILS Chauvet

Comment allumer la Chauvet Mini Kinta ILS ?

Pour allumer la Chauvet Mini Kinta ILS, branchez le câble d'alimentation dans une prise électrique et utilisez l'interrupteur situé à l'arrière de l'appareil.

Pourquoi les effets lumineux ne s'allument-ils pas ?

Vérifiez que l'appareil est correctement alimenté, que le câble DMX est connecté si vous utilisez une commande DMX, et assurez-vous que les paramètres de l'appareil sont correctement configurés.

Comment régler l'angle de projection des lumières ?

Vous pouvez ajuster l'angle de projection en inclinant la machine à effet sur son support en fonction de vos besoins de mise en scène.

Puis-je utiliser la Chauvet Mini Kinta ILS en extérieur ?

Il est recommandé d'utiliser la Chauvet Mini Kinta ILS en intérieur, sauf si elle est protégée des intempéries, car l'humidité et la pluie peuvent endommager l'appareil.

Comment réinitialiser l'appareil ?

Pour réinitialiser la Chauvet Mini Kinta ILS, débranchez l'appareil, attendez quelques secondes, puis rebranchez-le. Cela peut résoudre certains problèmes temporaires.

Les effets lumineux semblent faibles, que faire ?

Vérifiez que les lentilles sont propres et qu'aucun objet ne bloque la lumière. Assurez-vous également que l'appareil est réglé à la puissance maximale.

Comment utiliser le mode automatique ?

Pour activer le mode automatique, sélectionnez le mode approprié dans le menu de l'appareil à l'aide des boutons de navigation. Assurez-vous que le câble DMX n'est pas connecté.

Puis-je connecter plusieurs Chauvet Mini Kinta ILS ensemble ?

Oui, vous pouvez connecter plusieurs unités ensemble via un câble DMX pour synchroniser les effets lumineux.

Quel type de câble DMX dois-je utiliser ?

Utilisez un câble DMX de qualité pour garantir une transmission optimale du signal. Un câble à 3 ou 5 broches est souvent recommandé.

Comment changer les paramètres DMX ?

Accédez au menu DMX de l'appareil et utilisez les boutons de navigation pour sélectionner et modifier les adresses DMX selon vos besoins.

MODE D'EMPLOI Mini Kinta ILS Chauvet

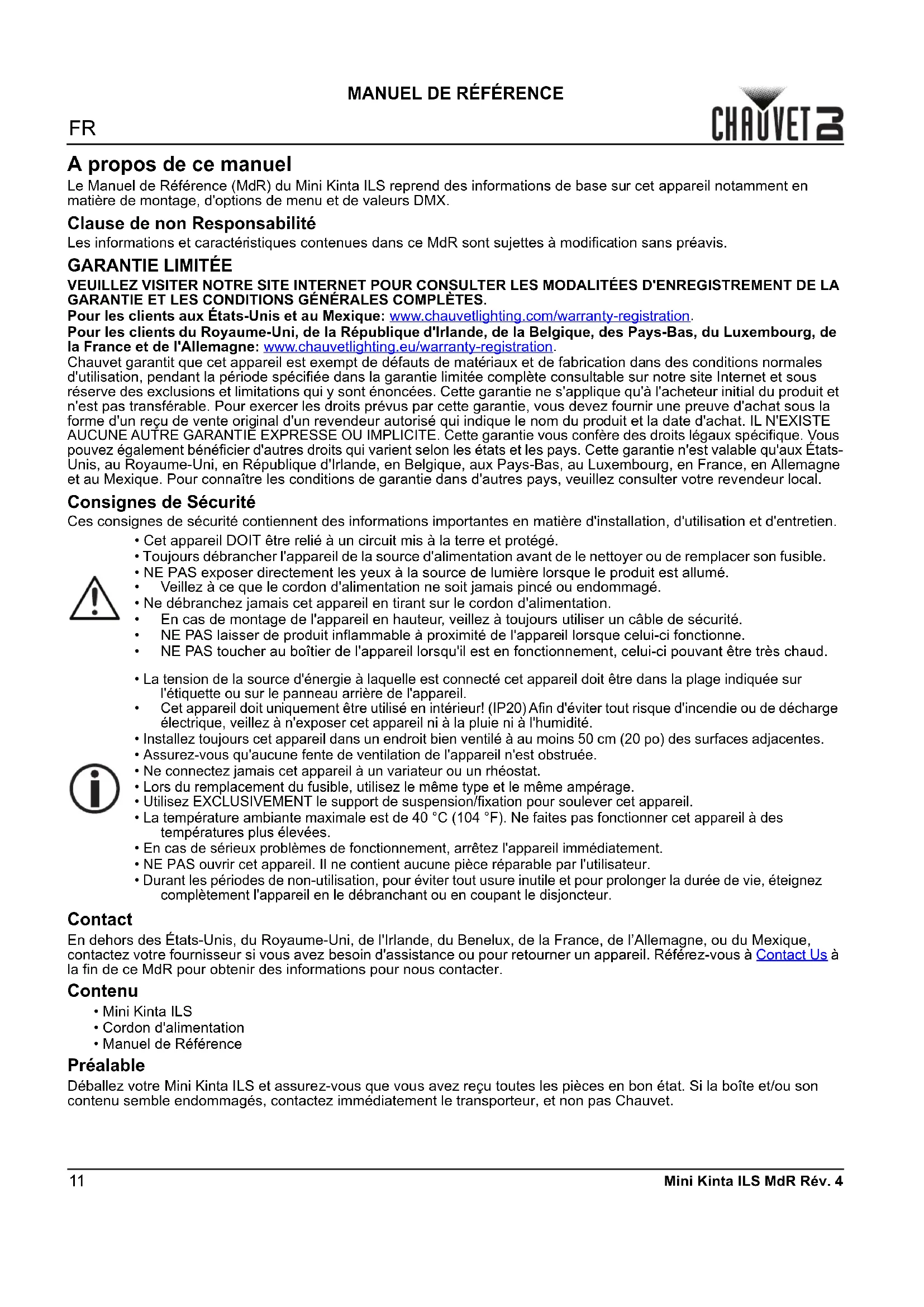

Mini Kinta ILS MdR Rév. 4 A propos de ce manuel Le Manuel de Référence (MdR) du Mini Kinta ILS reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Clause de non Responsabilité Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États- Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne

au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local. Consignes de Sécurité Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien. Contact En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us

la fin de ce MdR pour obtenir des informations pour nous contacter. Contenu Préalable Déballez votre Mini Kinta ILS et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.

• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.

• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.

• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.

• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.

• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.

• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.

• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

• Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

• Ne connectez jamais cet appareil à un variateur ou un rhéostat.

• Lors du remplacement du fusible, utilisez le même type et le même ampérage.

• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

• Cordon d'alimentation

• Manuel de RéférenceFR

Alimentation CA Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Chaînage électrique Il est possible connecter jusqu’á 33 Mini Kinta ILS à 120 V ou 54 produits à 230 V. Ne dépassez jamais ce nombre. Les cordons d ’alimentation peuvent être achetés séparément. Remplacement des fusibles

1. Débranchez l'appareil.

2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.

3. Soulevez le capuchon de sécurité hors du boîtier.

4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de

même type et de même ampérage.

5. Remettez le porte-fusible en place puis rebranchez.

Montage Avant de monter cet appareil, veuillez lire les Consignes de Sécurité. Schéma de montage Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur. Crochet (par exemple modèle CLP-15N de Chauvet) Élingue de sécurité (par exemple modèle CH-05 de Chauvet) Support de montage Poignée de réglage du support de montage (x2)13

Mini Kinta ILS MdR Rév. 4 Description du panneau de commande Menu carte Reportez-vous à la page du produit Mini Kinta ILS sur www.chauvetdj.com pour la dernière carte des menu. Chaînage DMX Le Mini Kinta ILS peut fonctionner avec un contrôleur DMX. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com

Adresse de départ Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale disponible est

Connexion maître/esclave Le Mini Kinta ILS utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Bouton Fonction <MENU> Permet de sortir du menu ou de la fonction en cours <UP> Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction <DOWN> Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction <ENTER> Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection Mode Étapes de programmation Description DMX Addr A001–509 Sélectionne l'adresse de démarrage Esclave SLnd SL-1 Sets slave mode ILS iLS iLS1–4 Sets ILS mode Programme Auto Aut FAdE Programmes automatiques avec fonction active sonore SnAP Statique CoLo r000–255 Réglage individuel des couleurs (rouge, vert, bleu, blanc) G000–255 b000–255 U000–255 Str1 Trois vitesses prédéfinies de stroboscope (lent à rapide)Str2 Str3 Durée d'affichage LEd on Désactive l'affichage après inactivité oFF Affichage toujours active Orientation d'affichage diSP diSP Affichage normal diSP Affichage inversé Firmware vEr u_ _ _ Affiche la version actuelle du firmwareFR

Connectivité D-Fi USB Le Mini Kinta ILS peut se transformer en récepteur/émetteur D-Fi sans fil avec l'utilisation du module D-Fi USB de CHAUVET DJ. Il suffit de régler l'interrupteur DIP sur le canal réception/émission, de brancher le module sur le port USB et de paramétrer la personnalité et l'adresse DMX de l'appareil. Mode maître/esclave (D-Fi USB) Le D-Fi USB permet à un seul appareil Mini Kinta ILS (le maître) de contrôler les actions d'un ou plusieurs autres appareils Mini Kinta ILS (les esclaves) sans contrôleur ou câbles DMX. L'appareil maître (émetteur) doit être réglé pour fonctionner en mode autonome, tandis que les appareils esclaves (récepteurs) doivent être réglés pour fonctionner en mode esclave. Une fois paramétrés et connectés, les appareils esclaves fonctionnent à l'unisson avec l'appareil maître. Configurez les appareils comme indiqué ci-dessous : Appareils esclaves :

1. Appuyez sur la touche <MENU> de manière répétée jusqu'à ce que l'affichage indique Addr.

2. Appuyez sur la touche <ENTER>.

3. Utilisez les touches <UP> ou <DOWN> pour définit l'adresse de départ à A001.

4. Appuyez sur la touche <ENTER>.

5. Réglez le D-Fi USB pour recevoir sur un canal spécifique, 1 à 16.

6. Branchez le D-Fi USB.

7. Continuez jusqu'à ce que tous les appareils esclaves soient paramétrés et connectés.

1. Paramétrez l'appareil maître pour un fonctionnement en mode autonome.

2. Réglez le D-Fi USB pour qu’il transmette sur le canal D-Fi d'écoute des esclaves.

3. Branchez le D-Fi USB.

Mode ILS ILS (Integrated Lighting System) offre 4 modes synchronisés avec le GigBAR Move+ILS : Les modes 1 et 3 se synchronisent avec la face 1 du GigBAR MOVE+ILS, tandis que les modes 2 et 4 se synchronisent avec la face 2. Une fois ILS lié au GigBAR Move+ILS, les effets se synchronisent avec l’effet le plus identique possible sur la face sélectionnée : Les effets kinta se synchronisent avec l'un des kintas, les têtes mobiles se synchronisent avec l'une des têtes mobiles et les effets de type wash se synchronisent avec l'un des pars. Les effets laser se synchronisent avec le laser et les effets stroboscopiques se synchronisent avec les effets stroboscopiques quel que soit le mode ILS. Ce produit se synchronise avec le kinta de la face sélectionnée du GigBAR MOVE+ILS. Pour régler le Mini Kinta ILS afin qu’il réponde à un signal ILS :

1. Appuyez sur la touche <MENU> de manière répétée jusqu'à ce que l'affichage indique iLS_.

2. Utilisez les touches <UP> ou <DOWN> pour sélectionner de iLS1 (face 1), iLS2 (face 2), iLS3 (face 1), ou iLS4

3. Appuyez sur la touche <ENTER>.

ATTENTION ! NE branchez QUE des appareils D-Fi USB sur le port USB. Le non respect de cette consigne peut endommager l'appareil. Une fois branché, le module D-Fi USB prendra le contact de l'appareil. Le DMX filaire, le contrôle manuel de l'affichage, les boutons du menu et l'IRC-6 seront indisponibles jusqu'à ce que vous débranchiez le module D-Fi USB. Les niveaux de priorité sont comme suit :

• Tous les appareils doivent être réglés sur la même personnalité DMX, la même adresse DMX et le même canal D-Fi.

• Configurez tous les appareils esclaves avant de configurer le maître en émission.

Ne jamais connecter un contrôleur DMX à un canal DMX configuré pour le fonctionnement en maître/ esclave car le contrôleur peut rentrer en conflit avec les signaux du maître.15

Mini Kinta ILS MdR Rév. 4 Valeurs DMX IRC-6 Le Mini Kinta ILS est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Canal Fonction Valeur Pourcentage/Paramétrage 1 Couleur 000 005 Pas de fonction 006 020 Rouge 021 035 Vert 036 050 Bleu 051 065 Blanc 066 080 Rouge et vert 081 095 Rouge et bleu 096 110 Rouge et blanc 111 125 Vert et bleu 126 140 Vert et blanc 141 155 Bleu et blanc 156 170 Rouge, vert, et bleu 171 185 Rouge, vert, et blanc 186 200 Vert, bleu, et blanc 201 215 Rouge, vert, bleu, et blanc 216 230 Chenillard automatique de 4 couleurs 231 255 Chenillard automatique de 7 couleurs 2 Stroboscope 000 005 Pas de fonction 006 255 Stroboscope, lent à rapide 3 Rotation du moteur 000 000 Pas de fonction 001 127 Indexation du moteur 128 255 Vitesse du moteur, lent à rapide

Programme automatique/ active sonore (remplace C. 1-3) 000 004 Pas de fonction

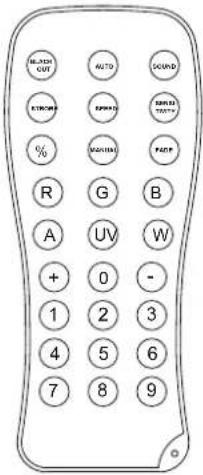

200 Programme automatique, lent à rapide 201 255 Programme active sonore Bouton Fonction <BLACKOUT> Active ou désactive les LEDs <AUTO> Active les modes d'accrochage et de fondu <SOUND> Activation du mode d’activation par le son <SPEED> Augmente ou dimininue la vitesse <STROBE> Ajuster la vitesse du stroboscope <R,G,B,W> ajuster le pourcentage de couleurs rouge, vert, bleu et blanc <0>–<9> 1: Rouge 2: Rouge-blanc 3: Rouge-vert 4: Vert 5: Vert-bleu 6: Bleu 7: Rouge-bleu 8: Vert-blanc 9: Bleu-blanc 0: RGBW <+> Augmente les valeurs des réglages décrits ci-dessus <-> Diminue les valeurs des réglages décrits ci-dessus BLACK OUT AUTO SOUNDSENSI-TIVITYSPEEDSTROBE MANUAL FADE RGB WUVA + 0
