BEDIENUNGSANLEITUNG Mini Kinta ILS Chauvet

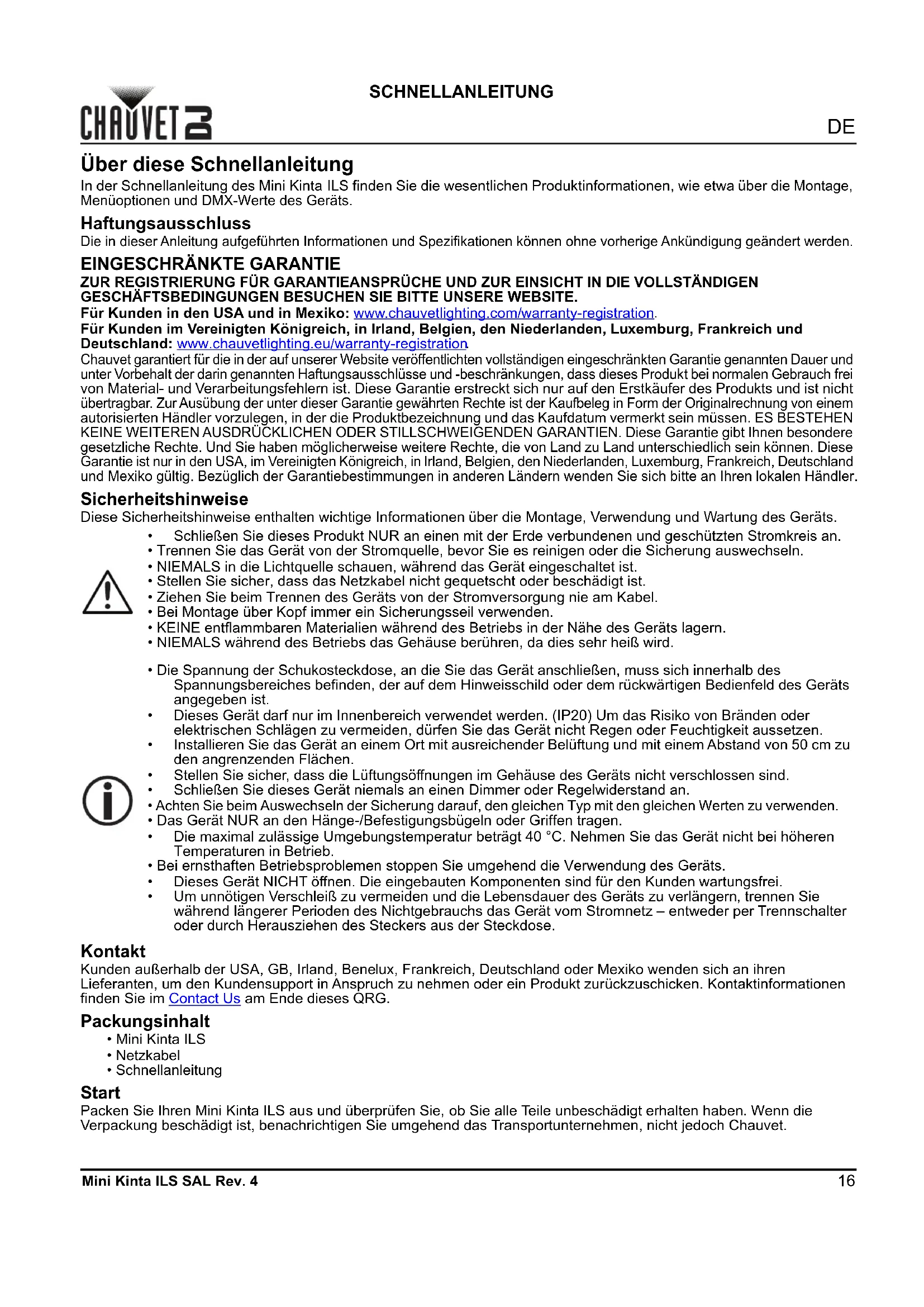

Mini Kinta ILS SAL Rev. 4 SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des Mini Kinta ILS finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE. Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler. Sicherheitshinweise Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts. Kontakt Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG. Packungsinhalt Start Packen Sie Ihren Mini Kinta ILS aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

• Bei Montage über Kopf immer ein Sicherungsseil verwenden.

• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

• Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

• Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

SCHNELLANLEITUNG Mini Kinta ILS SAL Rev. 4 Wechselstrom Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten. Serienschaltung der Geräte Bis zu 33 Mini Kinta ILS-Produkte mit 120 V oder 54 Produkte mit 230 V verbinden. Überschreiten Sie niemals diese Anzahl. Power-Link-Kabel können separat erworben werden. Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.

2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.

3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.

4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und

ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.

5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise. Montageansicht Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose. Klemmen (wie die CLP-15N von Chauvet) Sicherheitskabel (wie die CH-05 von Chauvet) Befestigungsbügel Bügeleinstellknopf (x2)DE

Mini Kinta ILS SAL Rev. 4 SCHNELLANLEITUNG Beschreibung des Bedienfelds Menükarte Die neueste Menükarte finden Sie auf der Mini Kinta ILS-Produktseite unter www.chauvetdj.com

DMX-Verbindung Der Mini Kinta ILS kann mit einem DMX-Controller betrieben werden. Wenn Sie mit DMX nicht vertraut sind, laden Sie “DMX - Eine Einführung” unter www.chauvetdj.com herunter. Startadresse Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste verfügbare DMX-Adresse 509. Master/Slave-Schaltung Der Mini Kinta ILS verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Taste Funktion <MENU> Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption <UP> Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen <DOWN> Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen <ENTER> Aktiviert eine Menüoption oder einen ausgewählten Wert Modus Programmierebenen Beschreibung DMX Addr A001–509 Wählt die DMX-Adresse aus Slave SLnd SL-1 Stellt Slave-Modus ILS iLS iLS1–4 Stellt ILS-Modus Programm Auto Aut FAdE Automatikprogramm mit Musiksteuerung-Funktion SnAP Statische CoLo r000–255 Farben individuell einstellen (rot, grün, blau, weiß) G000–255 b000–255 U000–255 Str1 Stroboskop bei drei voreingestellten Geschwindigkeiten (langsam bis schnell) Str2 Str3 Anzeige Zeit- überschreitung LEd on Anzeige schaltet sich aus nach Inaktivität oFF Anzeige immer an Anzeige Ausrichtung diSP diSP Normale Anzeige diSP Umgekehrte Anzeige Firmware vEr u_ _ _ Zeigt die aktuelle Firmware-Version an19

SCHNELLANLEITUNG Mini Kinta ILS SAL Rev. 4 D-Fi USB Konnektivität Der Mini Kinta ILS kann mit einem D-Fi USB von CHAUVET DJ in einen drahtlosen D-Fi Transceiver umgewandelt werden. Stellen Sie dazu einfach den DIP-Schalter auf den Kanal des D-Fi Transceivers ein, stecken Sie das Gerät in den USB-Anschluss ein und stellen Sie anschließend die DMX-Eigenschaften sowie die DMX-Adresse ein. Master/Slave-Modus (D-Fi USB) Der D-Fi USB ermöglicht einem einzigen Mini Kinta ILS-Gerät (das Master-Gerät) die Aktionen eines oder mehrerer Mini Kinta ILS-Geräte (die Slave-Geräte) anzusteuern, ohne einen DMX-Controller oder DMX-Kabel verwenden zu müssen. Das Master-Gerät (Sender) wird so eingerichtet, dass es entweder im Einzelplatzmodus betrieben wird, während die Slave-Geräte (Empfänger) so eingerichtet werden, dass sie im Slave-Modus arbeiten. Sobald dies eingestellt ist und alle Geräte verbunden sind, arbeiten die Slave-Geräte im Takt des Master-Geräts. Konfigurieren Sie die Geräte wie unten angezeigt. Slave-Geräte:

1. Drücken Sie wiederholt auf <MENU> bis Addr auf der Anzeige angezeigt wird.

2. Drücken Sie <ENTER>.

3. Verwenden Sie <UP> oder <DOWN> die Startadresse bis A001 stellen.

4. Drücken Sie <ENTER>.

5. Stellen Sie den D-Fi USB so ein, dass er auf einem bestimmten Kanal empfangen kann (1–16).

6. Schließen Sie den D-Fi USB an.

7. Beenden Sie die Einstellungen und das Anschließen aller Slave-Geräte.

1. Stellen Sie den Betrieb des Master-Geräts auf Einzelplatzmodus ein.

2. Stellen Sie den D-Fi USB so ein, dass er auf dem D-Fi-Kanal senden kann, auf dem die Slave-Geräte empfangen.

3. Schließen Sie den D-Fi USB an.

ILS-Modus ILS (Integrated Lighting System) bietet 4 Modi, die mit dem GigBAR MOVE+ILS synchronisiert werden: Modi 1 und 3 synchronisieren mit Seite 1 des GigBAR MOVE+ILS, wohingegen Modi 2 und 4 mit Seite 2 des GigBAR MOVE+ILS synchronisiert werden. Bei einer Verknüpfung werden die Effekte mit dem ähnlichsten Effekt an der ausgewählten Seite des GigBAR MOVE+ILS synchronisiert: Kinta-Effekte werden mit einem der Kinta-Geräten synchronisiert, Moving Heads mit einem der Moving Heads und Wash-Effekte mit einer der PAR-Kannen. Laser-Effekte werden mit dem Laser synchronisiert und Stroboskopeffekte mit den Stroboskopeffekten, unabhängig vom ILS-Modus. Dieses Gerät wird mit den kinta an der ausgewählten Seite des GigBAR MOVE+ILS. So konfigurieren Sie den Mini Kinta ILS für die Reaktion auf ein ILS-Signal:

1. Drücken Sie wiederholt auf <MENU> bis iLS_ auf der Anzeige angezeigt wird.

Verwenden Sie <UP> oder <DOWN> um aus iLS1 (Seite 1), iLS2 (Seite 2), iLS3 (Seite 1), oder iLS4 (Seite 2) auswählen.

3. Drücken Sie <ENTER>.

ACHTUNG! KEIN anderes Gerät als einen D-Fi USB in den USB-Anschluss einstecken. Dies könnte zu Beschädigungen des Produkts führen. Nach dem Einstecken übernimmt der D-Fi USB die Steuerung des Geräts. Drahtgebundenes DMX, manuelle Bedienelemente und Menüschaltflächen sowie IR-Fernbedienung sind deaktiviert, bis Sie den D-Fi USB wieder ausstecken. Die Prioritätenebenen sind wie folgt verteilt:

4. Manuelle Bedienelemente und Menüschaltflächen

• Alle Geräte müssen auf die/den gleiche/n DMX-Eigenschaften, DMX-Adresse und D-Fi-Kanal eingestellt sein.

• Konfigurieren Sie alle Slave-Geräte, bevor Sie das Master-Gerät für das Senden konfigurieren.

Schließen Sie niemals einen DMX-Controller an einen D-Fi-Kanal an, der für einen Master/Slave- Betrieb konfiguriert ist, da der Controller die Signale des Master-Geräts stören kann.DE

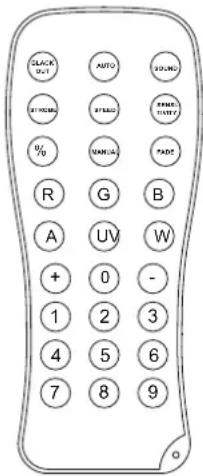

Mini Kinta ILS SAL Rev. 4 SCHNELLANLEITUNG DMX-Werte IRC-6 Der Mini Kinta ILS ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Kanal Funktion Wert Prozent/Einstellung 1Farb 000 005 Keine Funktion 006 020 Rot 021 035 Grün 036 050 Blau 051 065 Weiß 066 080 Rot und grün 081 095 Rot und blau 096 110 Rot und weiß 111 125 Grün und blau 126 140 Grün und weiß 141 155 Blau und weiß 156 170 Rot, grün, und blau 171 185 Rot, grün, und weiß 186 200 Grün, blau, und weiß 201 215 Rot, grün, blau, und weiß 216 230 Automatisch 4-Farben Chase 231 255 Automatisch 7-Farben Chase 2 Stroboskop 000 005 Keine Funktion 006 255 Stroboskop, langsam nach schnell 3 Motorrotation 000 000 Keine Funktion 001 127 Motor-Indexierung 128 255 Motordrehzahl, langsam nach schnell

Automatik/Musiksteuerung- Programm (überschreibt K. 1-3) 000 004 Keine Funktion

200 Automatikprogramm, langsam nach schnell 201 255 Musiksteuerungsprogramm Taste Funktion <BLACKOUT> Schaltet LEDs ein/aus <AUTO> Aktiviert Snap- und Fade-Modi <SOUND> Damit wird der Musiksteuerungs- Modus aktiviert <SPEED> Erhöht und verringert die Geschwindigkeit <STROBE> Passt die Blitzgeschwindigkeit an <R,G,B,W> Passen Sie den Prozentsatz der Farben Rot, Grün, Blau und Weiß an <0>–<9> 1: Rot 2: Rot-Weiß 3: Rot-Grün 4: Grün 5: Grün-Weiß 6: Blau 7: Rot-Blau 8: Grün-Weiß 9: Blau-Weiß 0: RGBW <+> Erhöht wie oben beschrieben die Werte für die Bedienelemente <-> Verringert wie oben beschrieben die Werte für die Bedienelemente BLACK OUT AUTO SOUNDSENSI-TIVITYSPEEDSTROBE MANUAL FADE RGB WUVA + 0
