Mini Kinta ILS - Máquina de efectos Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de efectos de luz (proyector LED)
Marca	Chauvet
Modelo	Mini Kinta ILS
Alimentación	100-240 VAC, 50/60 Hz (universal)
Fuente de luz	LEDs RGBW (Rojo, Verde, Azul, Blanco)
Número de canales DMX	4 canales
Protocolo DMX	DMX512
Modos de control	DMX, maestro/esclavo, ILS, autónomo, IRC-6, D-Fi USB
Conectividad	DMX (XLR 3 pines), D-Fi USB, Infrarrojo (IRC-6)
Temperatura ambiente máx.	40 °C (104 °F)
Índice de protección	IP20 (interior solamente)
Montaje	Soporte orientable con manija de ajuste, eslinga de seguridad requerida
Ventilación	Mantener al menos 50 cm de superficies adyacentes
Funciones especiales	Estroboscopio, rotación motor, programas automáticos, modo sonoro, secuencia de colores
Compatibilidad	GigBAR Move+ILS (modo ILS)
Fusible	Reemplazable (mismo tipo y amperaje)
Garantía	Limitada, consulte el sitio web (válida en varios países)

Preguntas frecuentes - Mini Kinta ILS Chauvet

¿Cómo ajustar la dirección DMX en el Mini Kinta ILS?

Presione el botón Menú hasta que se muestre Addr. Use las teclas Arriba/Abajo para seleccionar la dirección de inicio (A001 a A509) y confirme con Enter.

¿Cómo usar el modo maestro/esclavo?

Configure el dispositivo esclavo en modo DMX con la dirección A001, luego ajústelo en modo esclavo a través del menú SLnd. Conecte un cable DMX entre el maestro (en modo autónomo) y los esclavos.

¿Cómo conectar el módulo D-Fi USB?

Conecte el módulo D-Fi USB al puerto USB dedicado. El dispositivo cambia automáticamente a modo inalámbrico. Ajuste el canal de emisión/recepción mediante los interruptores DIP del módulo.

¿Cómo reemplazar el fusible?

Desconecte el dispositivo. Use un destornillador plano para levantar la tapa del portafusibles. Reemplace el fusible fundido por un fusible de mismo tipo y amperaje. Vuelva a colocar la tapa y reconecte.

¿Qué hacer si el dispositivo no enciende?

Verifique la alimentación y el fusible. Asegúrese de que el cable no esté dañado. Si el problema persiste, contacte al soporte técnico.

¿Puedo usar un atenuador de luz (dimmer)?

No, nunca conecte este dispositivo a un atenuador o reóstato. Podría dañarlo. Use una fuente de alimentación directa.

¿Cómo limpiar el Mini Kinta ILS?

Siempre desconecte el dispositivo antes de limpiar. Use un paño seco y no abrasivo. No exponga a la humedad ni a productos inflamables.

¿Cuáles son los modos de programas automáticos?

Los modos incluyen Auto, FAdE, SnAP (con activación sonora) y CoLo para ajuste manual de colores. La velocidad es ajustable.

¿Cómo usar el modo ILS con el GigBAR Move+ILS?

En el menú, seleccione iLS1 a iLS4 para sincronizar con la cara correspondiente del GigBAR. Los efectos seguirán el mismo ritmo y los mismos colores.

¿Cómo usar el control remoto IRC-6?

Apunte el control remoto hacia el sensor IR del dispositivo. Use las teclas para activar los LEDs (BLIGHT), los modos (AUTO, SCAND), ajustar los colores (R, G, B, A) y la velocidad (+/-).

MANUAL DE USUARIO Mini Kinta ILS Chauvet

La Guía de referencia rápida (GRR) del Mini Kinta ILS contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

• Mini Kinta ILS
• Cable de alimentación
• Guía de referencia rápida

Para empezar

Desembale su Mini Kinta ILS y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Alimentación en cadena

Es posible enlazar hasta 33 productos Mini Kinta ILS a 120 V o 54 productos a 230 V. Nunca exceda este número. Los cables de alimentación en cadena se pueden adquirir por separado.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

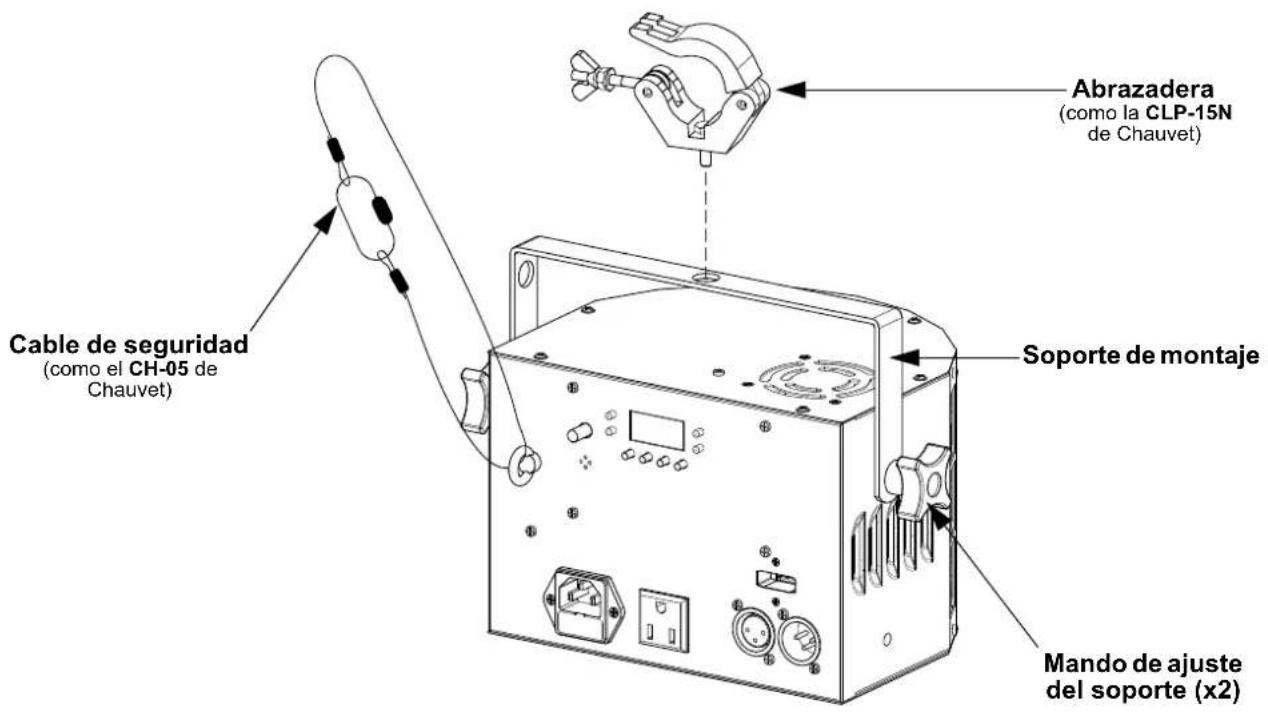

Diagrama de montaje

Descripción del panel de control

Botón Función
	Sale del menú o función actual
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada

Mapa de menú

Consulte la página del producto Mini Kinta ILS en www.chauvetdj.com para ver el último mapa de menú.

Modo Niveles de programación Descripción
DMX Addr A001-509 Establece la dirección DMX de inicio
Esclavo SLnd SL-1 Establece el modo esclavo
ILS	iLS	iLS1-4		Establece el modo ILS
Programa	Auto	Aut	FAdE	Programa automático con función activo por sonido
			SnAP
Estático	CoLo	r000-255		Ajusta los colores individuales (rojo, verde, azul, blanco)
		G000-255
		b000-255
		U000-255
		Str1		Estroboscopio a tres velocidades preconfiguradas (lenta a rápida)
		Str2
		Str3
Tiempo de espera de la pantalla	LED	on		Pantalla se apaga después de inactividad
		oFF		Pantalla siempre activa
Orientación de la pantalla	diSP	diSP		Pantalla normal
		dS!P		Pantalla invertida
Firmware	vEr	u______		Muestra la versión actual de firmware

Enlace DMX

El Mini Kinta ILS puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com.

Dirección de inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más alto disponible es 509.

Conexión Maestro/Esclavo

El Mini Kinta ILS usa la conexión de datos DMX para su modo Maestro/Esclavo.

Conectividad D-Fi USB

El Mini Kinta ILS tiene la capacidad de convertirse en un receptor/transmisor D-Fi inalámbrico utilizando el D-Fi USB de CHAUVET DJ. Simplemente configure el conmutador DIP para el canal de recepción/transmisión del D-Fi, enchúfelo en el puerto USB y luego configure la personalidad DMX del producto y la dirección DMX. Consulte las demás instrucciones para conectar y configurar este producto para funcionamiento del D-Fi USB en el Manual de usuario.

¡ADVERTENCIA! NO enchufe nada que no sea un D-Fi USB en el puerto USB. Si lo hace, podría producir daños al producto.

Una vez conectado, el D-Fi USB tomará el control del producto. El DMX por cable, el control de pantalla manual/botones de menú y el IRC-6 no estarán disponibles hasta que desconecte el D-Fi USB. Los niveles de prioridad son:

1. D-Fi USB
2. DMX por cable
3. Mando a distancia IRC-6
4. Control de pantalla manual/botones de menú

Modo maestro/esclavo (D-Fi USB)

El D-Fi USB permite que un solo producto Mini Kinta ILS (el «maestro»), controle las acciones de uno o más productos Mini Kinta ILS (los «esclavos») sin necesidad de un controlador DMX ni de cables DMX. El maestro (transmisor) se configurará para funcionar en modo independiente, mientras que los productos esclavo (receptor) se configurarán para funcionar en modo esclavo. Una vez configurados y conectados, los productos esclavo funcionarán al unísono con el producto maestro.

Configure los productos como se indica a continuación.

Productos esclavo:

1. Pulse repetidamente hasta que aparezca Addr en la pantalla.
2. Pulse .
3. Utilice o para configurar la dirección de inicio a A001.
4. Pulse .
5. Configure el D-Fi USB para recibir en un canal específico, 1–16.
6. Conecte el D-Fi USB.
7. Termine de configurar y conectar todos los productos esclavo.

Producto maestro:

1. Configure el producto maestro para que funcione en modo Independiente.
2. Configure el D-Fi USB para transmitir en el canal D-Fi en el que estén recibiendo los esclavos.
3. Conecte el D-Fi USB.

• Todos los productos deben configurarse con la misma personalidad DMX, dirección DMX y canal D-Fi.
• Configure todos los productos esclavo antes de configurar al maestro para transmitir.
• Nunca conecte un controlador DMX a un canal D-Fi configurado para funcionamiento maestro/esclavo, porque el controlador puede interferir con las señales del maestro.

Modo ILS

El ILS (Integrated Lighting System) dispone de 4 modos que se sincronizan con el GigBAR MOVE+ILS: los modos 1 y 3 se sincronizan con el lado 1 del GigBAR MOVE+ILS, mientras que los modos 2 y 4 se sincronizan con el lado 2 del GigBAR MOVE+ILS. Cuando estén vinculados, los efectos se sincronizarán con el efecto más parecido del lado seleccionado del GigBAR MOVE+ILS: los efectos de Kinta se sincronizarán con uno de los Kintas, las cabezas móviles se sincronizarán con una de las cabezas móviles y los efectos de baño de luz se sincronizarán con uno de los reflectores. Los efectos láser se sincronizarán con el láser y los efectos de estroboscopio se sincronizarán con los efectos de estroboscopio, independientemente del modo del ILS.

Este producto se sincronizará con el kinta en el lado seleccionado del GigBAR MOVE+ILS.

Para configurar el Mini Kinta ILS para responder a una señal ILS:

1. Pulse repetidamente hasta que aparezca iLS_ en la pantalla.
2. Utilice o para seleccionar entre iLS1 (lado 1), iLS2 (lado 2), iLS3 (lado 1), o iLS4 (lado 2).
3. Pulse .

Valores DMX

Canal Función Valor Porcentaje/Configuración
1 Color		000 ⇔ 005	Sin función
		006 ⇔ 020	Rojo
		021 ⇔ 035	Verde
		036 ⇔ 050	Azul
		051 ⇔ 065	Blanco
		066 ⇔ 080	Rojo y verde
		081 ⇔ 095	Rojo y azul
		096 ⇔ 110	Rojo y blanco
		111 ⇔ 125	Verde y azul
		126 ⇔ 140	Verde y blanco
		141 ⇔ 155	Azul y blanco
		156 ⇔ 170	Rojo, verde, y azul
		171 ⇔ 185	Rojo, verde, y blanco
		186 ⇔ 200	Verde, azul, y blanco
		201 ⇔ 215	Rojo, verde, azul, y blanco
		216 ⇔ 230	Secuencia automático de 4 colores
		231 ⇔ 255	Secuencia automático de 7 colores
2 Estroboscopio		000 ⇔ 005	Sin función
		006 ⇔ 255	Estroboscopio, lento a rápida
3 Rotación del motor		000 ⇔ 000	Sin función
		001 ⇔ 127	Indexado de motor
		128 ⇔ 255	Velocidad del motor, lento a rápida
4	Programa automático/activo por sonido (anula C. 1-3)	000 ⇔ 004	Sin función
		005 ⇔ 200	Programa automático, lento a rápida
		201 ⇔ 255	Programa activo por sonido

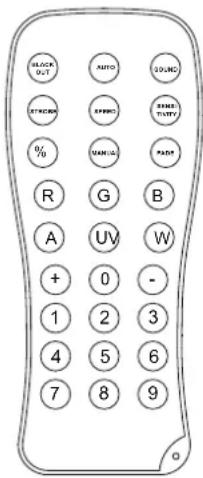

IRC-6

El Mini Kinta ILS es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ.

Boton Función
	Apaga/enciende los LED
	Habilita los modos de salto y fade
	Activa el modo activo por sonido
	Aumenta y disminuye la velocidad
	Ajusta la velocidad de la luz estroboscópica
	Ajustar el porcentaje de colores rojo, verde, azul y blanco
<0>-<9>	1: Rojo 2: Rojo-blanco 3: Rojo-verde 4: Verde 5: Verde-azul6: Azul 7: Rojo-azul 8: Verde-blanco 9: Azul-blanco 0: RGBW
<+>	Aumenta el valor de los controles como se indica arriba
<->	Disminuye el valor de los controles como se indica arriba
