Mini Kinta ILS - Macchina effetti Chauvet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina ad effetto luminoso (proiettore LED)
Marca	Chauvet
Modello	Mini Kinta ILS
Alimentazione	100-240 VAC, 50/60 Hz (universale)
Sorgente luminosa	LED RGBW (Rosso, Verde, Blu, Bianco)
Numero di canali DMX	4 canali
Protocollo DMX	DMX512
Modalità di controllo	DMX, master/slave, ILS, autonomo, IRC-6, D-Fi USB
Connettività	DMX (XLR 3 pin), D-Fi USB, Infrarosso (IRC-6)
Temperatura ambiente max	40 °C (104 °F)
Grado di protezione	IP20 (solo interno)
Montaggio	Supporto orientabile con maniglia di regolazione, imbracatura di sicurezza richiesta
Ventilazione	Mantenere almeno 50 cm dalle superfici adiacenti
Funzioni speciali	Stroboscopio, rotazione motore, programmi automatici, modalità sonora, sequenza colori
Compatibilità	GigBAR Move+ILS (modalità ILS)
Fusibile	Sostituibile (stesso tipo e amperaggio)
Garanzia	Limitata, vedi sito web (valida in diversi paesi)

Domande frequenti - Mini Kinta ILS Chauvet

Come impostare l'indirizzo DMX sul Mini Kinta ILS?

Premere il pulsante Menu finché non viene visualizzato Addr. Utilizzare i tasti Su/Giù per selezionare l'indirizzo di partenza (A001 a A509) e confermare con Enter.

Come utilizzare la modalità master/slave?

Impostare l'unità slave in modalità DMX con indirizzo A001, quindi impostarla in modalità slave tramite il menu SLnd. Collegare un cavo DMX tra il master (in modalità autonoma) e gli slave.

Come collegare il modulo D-Fi USB?

Collegare il modulo D-Fi USB alla porta USB dedicata. L'unità passa automaticamente in modalità wireless. Impostare il canale di trasmissione/ricezione tramite gli interruttori DIP del modulo.

Come sostituire il fusibile?

Scollegare l'unità. Utilizzare un cacciavite piatto per sollevare il cappuccio del portafusibile. Sostituire il fusibile bruciato con uno dello stesso tipo e amperaggio. Rimettere il cappuccio e ricollegare.

Cosa fare se l'unità non si accende?

Controllare l'alimentazione e il fusibile. Assicurarsi che il cavo non sia danneggiato. Se il problema persiste, contattare l'assistenza tecnica.

Posso utilizzare un dimmer?

No, non collegare mai questa unità a un dimmer o reostato. Potrebbe danneggiarla. Utilizzare una fonte di alimentazione diretta.

Come pulire il Mini Kinta ILS?

Scollegare sempre l'unità prima della pulizia. Utilizzare un panno asciutto e non abrasivo. Non esporre a umidità o prodotti infiammabili.

Quali sono le modalità dei programmi automatici?

Le modalità includono Auto, FAdE, SnAP (con attivazione sonora) e CoLo per regolazione manuale dei colori. La velocità è regolabile.

Come utilizzare la modalità ILS con il GigBAR Move+ILS?

Nel menu, selezionare da iLS1 a iLS4 per sincronizzare con la faccia corrispondente del GigBAR. Gli effetti seguiranno lo stesso ritmo e gli stessi colori.

Come utilizzare il telecomando IRC-6?

Puntare il telecomando verso il sensore IR dell'unità. Utilizzare i tasti per attivare i LED (BLIGHT), le modalità (AUTO, SCAND), regolare i colori (R, G, B, A) e la velocità (+/-).

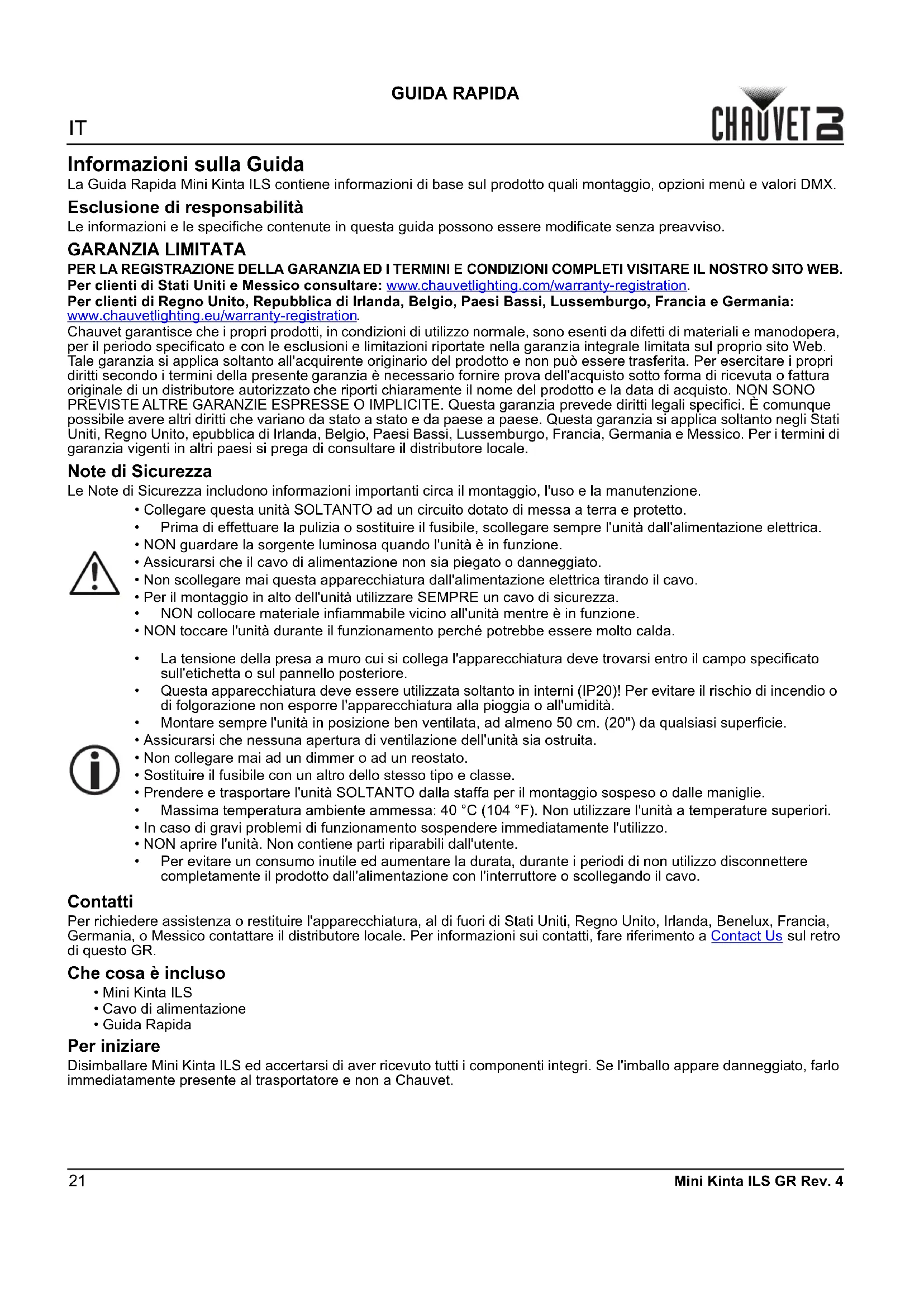

MANUALE UTENTE Mini Kinta ILS Chauvet

Informazioni sulla Guida

La Guida Rapida Mini Kinta ILS contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB. Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
  • NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
  • Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

- Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

- Non collegare mai ad un dimmer o ad un reostato.

- Sostituire il fusibile con un altro dello stesso tipo e classe.

- Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

- In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

- NON aprire l'unità. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Che cosa è incluso

• Mini Kinta ILS
  • Cavo di alimentazione
• Guida Rapida

Per iniziare

Disimballare Mini Kinta ILS ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Collegamento

È possibile collegare fino a 33 prodotti Mini Kinta ILS a 120 V o 54 prodotti a 230 V. Non superare mai questo numero. I cavi di alimentazione possono essere acquistati separatamente.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamento del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

Schema di montaggio

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di uscire dal menù o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Fare riferimento alla pagina del prodotto Mini Kinta ILS su www.chauvetdj.com per la mappa dei menu più recente.

Modalità Livelli di programmazione Descrizione
DMX Addr A001–509 Imposta l'indirizzo iniziale DMX
Slave SLnd SL-1 Imposta la modalità slave
ILS iLS iLS1–4 Imposta la modalità ILS
Programma Auto	Aut	FAdE	Programma automatico con funzione di attivazione sonora
		SnAP
Statico	CoLo	r000–255	Regola i singoli colori (rosso, verde, blu, bianco)
		G000–255
		b000–255
		U000–255
		Str1	Strobo a tre velocità preimpostate (lento - veloce)
		Str2
		Str3
Timeout dello schermo	LED	on	Schermo si spegne dopo l'inattività
		oFF	Schermo rimane acceso
Orientamento dello schermo	diSP	diSP	Schermo normale
		dS!p	Schermo inversa
Firmware	vEr	u______	Schermo mostra la versione attuale del firmware

Collegamento DMX

Mini Kinta ILS può funzionare con un controller DMX. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente alto disponibile è 509.

Collegamento Master/Slave

In modalità Master/Slave, Mini Kinta ILS utilizza il collegamento dati DMX.

Connettività D-Fi USB

Mini Kinta ILS può diventare un ricetrasmettitore wireless D-Fi utilizzando il D-Fi USB di CHAUVET DJ. È sufficiente impostare il DIP switch del canale di ricezione/ trasmissione dell'unità, collegarla alla porta USB e poi impostare funzione e indirizzo DMX.

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario l'unità potrebbe danneggiarsi.

Dopo il collegamento, D-Fi USB prende il controllo del prodotto. DMX cablato, controllo manuale del display / pulsanti del menù ed IRC-6 non saranno disponibili fino a quando D-Fi USB non verrà scollegato. I livelli di priorità sono:

1. D-Fi USB
2. DMX cablato
3. Telecomando IRC-6
4. Display digitale manuale / Pulsanti del menù

Modalità Master/Slave (D-Fi USB)

Il D-Fi USB consente a un singolo Mini Kinta ILS ("master") di controllare il funzionamento di uno o più Mini Kinta ILS ("slave") senza necessità di un controller DMX o cavi DMX. L'unità master (trasmettitore) sarà impostata per funzionare in modalità indipendente, mentre l'unità slave (ricevitore) sarà impostata per funzionare in modalità DMX. Una volta impostate e collegate, le unità slave funzioneranno in sincronia con l'unità master.

Configurare le unità come indicato di seguito.

Unità slave:

1. Premere ripetutamente fino a visualizzare sul display Addr.
2. Premere .
3. Utilizzare oppure per impostare l'indirizzo iniziale su A001.
4. Premere .
5. Impostare il D-Fi USB per ricevere su un canale specifico, 1-16.
6. Collegare il D-Fi USB.
7. Terminare l'impostazione e il collegamento di tutte le unità slave.

Unità master:

1. Impostare l'unità master per il funzionamento in modalità indipendente.
2. Impostare il D-Fi USB per trasmettere sul canale D-Fi su cui le unità slave stanno ricevendo.

3. Collegare il D-Fi USB.

4. Tutte le unità devono avere la stessa impostazione della caratteristica DMX, lo stesso indirizzo DMX e lo stesso canale D-Fi.

5. Per trasmettere, configurare tutte le unità slave prima di configurare l'unità master
6. Non collegare mai un controller DMX a un canale D-Fi configurato per il funzionamento Master/Slave perché potrebbe interferire con i segnali del master.

Modalità ILS

ILS (Sistema di illuminazione integrato) fornisce 4 modalità che si sincronizzano con la GigBAR MOVE+ILS: Modalità 1 e 3 si sincronizzano con il lato 1 della GigBAR MOVE+ILS, mentre le modalità 2 e 4 si sincronizzano con il lato 2 della GigBAR MOVE+ILS. Quando collegati, gli effetti si sincronizzeranno con l'effetto più simile sul lato selezionato della GigBAR MOVE+ILS: gli effetti Kinta si sincronizzeranno con uno dei Kinta, le teste mobili si sincronizzeranno con una delle teste mobili, e gli effetti wash si sincronizzeranno con uno dei par. Gli effetti laser si sincronizzeranno con il laser e gli effetti stroboscopici si sincronizzeranno con gli effetti stroboscopici indipendentemente dalla modalità ILS.

Questo prodotto si sincronizzerà con par sul lato selezionato di GigBAR MOVE+ILS.

Per impostare Mini Kinta ILS in modo che risponda ad un segnale ILS:

1. Premere ripetutamente fino a visualizzare sul display iLS_.
2. Utilizzare oppure per selezionare da iLS1 (lato 1), iLS2 (lato 2), iLS3 (lato 1), o iLS4 (lato 2).
3. Premere .

Valori DMX

Canale	Funzione	Valore	Percentuale/Impostazione
1 Colore		000 ⇔ 005	Nessuna funzione
		006 ⇔ 020	Rosso
		021 ⇔ 035	Verde
		036 ⇔ 050	Blu
		051 ⇔ 065	Bianco
		066 ⇔ 080	Rosso e verde
		081 ⇔ 095	Rosso e blu
		096 ⇔ 110	Rosso e bianco
		111 ⇔ 125	Verde e blu
		126 ⇔ 140	Verde e bianco
		141 ⇔ 155	Blu e bianco
		156 ⇔ 170	Rosso, verde, e blu
		171 ⇔ 185	Rosso, verde, e bianco
		186 ⇔ 200	Verde, blu, e bianco
		201 ⇔ 215	Rosso, verde, blu, e bianco
		216 ⇔ 230	Chase automatico a 4 colori
		231 ⇔ 255	Chase automatico a 7 colori
2 Stroboscopio		000 ⇔ 005	Nessuna funzione
		006 ⇔ 255	Stroboscopio, da lento a veloce
3 Rotazione motorizzata		000 ⇔ 000	Nessuna funzione
		001 ⇔ 127	Indicizzazione motore
		128 ⇔ 255	Velocità motore, da lento a veloce
4	Programma automatico/attivazione sonora(sovrascrive C. 1-3)	000 ⇔ 004	Nessuna funzione
		005 ⇔ 200	Programma automatico, da lento a veloce
		201 ⇔ 255	Programma attivazione sonora

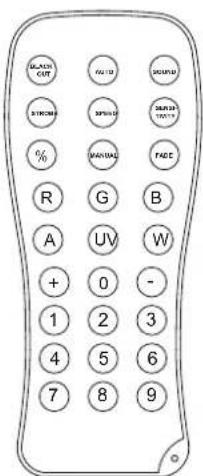

IRC-6

Mini Kinta ILS è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ.

Pulsante Funzione
	Attiva/disattiva i LED
	Abilita le modalità snap e dissolvenza
	Attiva la modalità sonora
	Aumenta e diminuisce la velocità
	Regola la velocità dello strobo
	Regolare la percentuale dei colori rosso, verde, blu e bianco
<0>-<9>	1: Rosso 2: Rosso-bianco 3: Rosso-verde 4: Verde 5: Verde-blu6: Blu 7: Rosso-blu 8: Verde-bianco 9: Blue-bianco 0: RGBW
<+>	Aumenta i valori dei controlli come descritto sopra
<->	Diminuisce i valori dei controlli come descritto sopra
