GEBRUIKSAANWIJZING Obey 10 Chauvet

• Gebruikershandleiding Uitpakinstructies Direct na ontvangst van een armatuur moet u de doos voorzichtig uitpakken en de inhoud bekijken om te controleren of alle onderdelen aanwezig zijn en in goede conditie zijn ontvangen. Als er onderdelen beschadigd zijn door de verzending of tekenen van ruwe behandeling vertonen, laat dit dan onmiddellijk weten aan de vervoerder en bewaar het verpakkingsmateriaal voor inspectie. Bewaar het karton en alle verpakkingsmaterialen. Als er een armatuur naar de fabriek teruggestuurd moet worden, is het belangrijk om de armatuur in de oorspronkelijke fabrieksdoos en -verpakking te verzenden. Disclaimer De informatie en specificaties in deze gebruikershandleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd. Chauvet aanvaardt geen verantwoordelijkheid of aansprakelijkheid voor fouten of ontbrekende informatie en behoudt zich het recht voor om deze handleiding op elk gewenst moment te herzien of recreëren. De nieuwste versie van deze handleiding is te downloaden op http://www.chauvetlighting.com

© Copyright 2019 Chauvet. Alle rechten voorbehouden. Afgedrukt in P. R. C. Elektronisch uitgegeven door Chauvet in de Verenigde Staten van Amerika. CHAUVET, het Chauvet-logo, D-Fi en D-Fi USB zijn geregistreerde handelsmerken of handelsmerken van Chauvet & Sons Inc. (d / b / a Chauvet en Chauvet Lighting) in de Verenigde Staten en andere landen. Andere bedrijfs- en productnamen en logo's waarnaar hierin wordt verwezen, kunnen handelsmerken zijn van hun respectieve bedrijven. Beperkte Garantie GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty- registration Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/ Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.Obey 10 – Bedienungsanleitung 54 Rev. 9 Veiligheidsinstructies

• Bewaar deze gebruikersgids voor toekomstige naslag. Als u het apparaat verkoopt aan een andere gebruiker moet u ervoor zorgen dat zij dit instructieboekje ook ontvangen.

• Zorg er altijd voor dat u aansluit op de juiste spanning en dat de lijnspanning waar u op aansluit niet hoger is dan vermeld op de sticker of het achterpaneel van de armatuur.

• Het product is alleen bedoeld voor gebruik binnenshuis!

• Om het risico op brand en schokken te vermijden mag u de armatuur niet blootstellen aan regen of vocht. Controleer dat er tijdens gebruik geen ontvlambare materialen dichtbij de eenheid staan.

• De eenheid moet op een locatie zijn geïnstalleerd met voldoende ventilatie, op ten minste 50 cm afstand van aangrenzende oppervlakken. Zorg ervoor dat de ventilatiesleuven nooit geblokkeerd worden.

• Ontkoppel altijd de stroombron vóór het plegen van onderhoud of het vervangen van de lamp of zekering en zorg dat u het vervangt met een zelfde lampbron.

• Stop direct met het gebruik van de eenheid in geval van ernstige gebruiksproblemen. Repareer de eenheid nooit zelf. Reparaties die worden uitgevoerd door onopgeleide personen kunnen leiden tot schade of storingen. Neem contact op met het dichtstbijzijnde bevoegde technische hulpcentrum. Gebruik altijd hetzelfde type reserveonderdelen.

• Sluit het apparaat niet aan op een dimmerpakket.

• Zorg ervoor dat het stroomsnoer nooit knikt of beschadigt.

• Maak het nooit van het stopcontact los door aan het snoer te rukken of te trekken.

• Gebruik dit apparaat niet in omgevingstemperatuuromstandigheden van meer dan 45 °C.

• Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af. Let op! Binnen het apparaat bevinden zich geen onderdelen die door de gebruiker te repareren zijn. Open nooit de behuizing en probeer niet zelf reparaties uit te voeren. In het onwaarschijnlijke geval dat uw apparaat een reparatie nodig heeft, kunt u contact opnemen met Chauvet www.chauvetdj.com

Lees deze instructies zorgvuldig door, ze bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud van dit product.Obey 10 Gebruikershandleiding 55 Rev. 9

De Obey 10 is een universele intelligente verlichtingsregelaar. Het maakt de bediening mogelijk van 8 armaturen die zijn samengesteld uit 16 kanalen elk en tot 6 programmeerbare achtervolgingen. Zes achtervolgingsbanken kunnen tot 999 stappen bevatten. Programma's kunnen worden ingeschakeld door muziek, automatisch of handmatig. Op het oppervlak vindt u verschillende programmeringsmiddelen, zoals 8 universele kanaalschuiven, snelle scannerknoppen en een LED-displayindicator voor eenvoudiger navigatie van bedieningselementen en menufuncties. Eigenschappen

• 6 sets achtervolgingen met elk 999 scènes

• Sequentiële koppeling van achtervolgingen

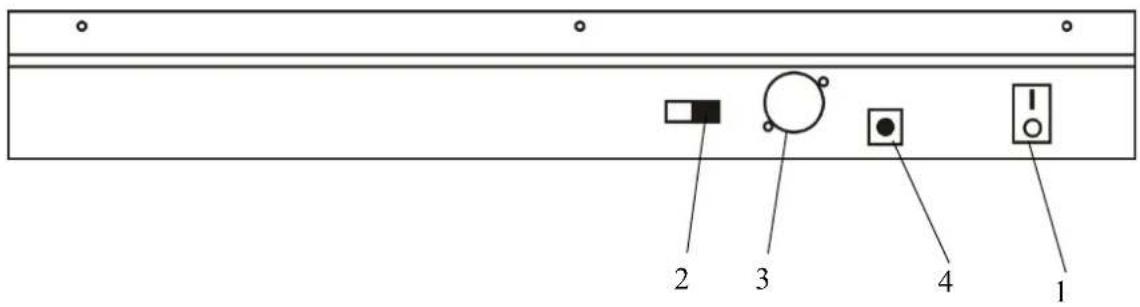

• Pak direct een armatuur • Beatactivatie en automatische uitvoering • DMX-polariteitsselector • Rekmontage met 2 plekken (2U) Productoverzicht (achterpaneel)

Item Knop of fader Functie

Aan/uit-schakelaar Wordt gebruikt om de stroom in/uit te schakelen als het op de stroomadapter is aangesloten

DMX-polariteitsschakelaar Kan worden gebruikt om de signaalpolariteit te veranderen

DMX-uitgangsstekker DMX-regelsignaal

DC-ingangsstekker Hoofdvoeding

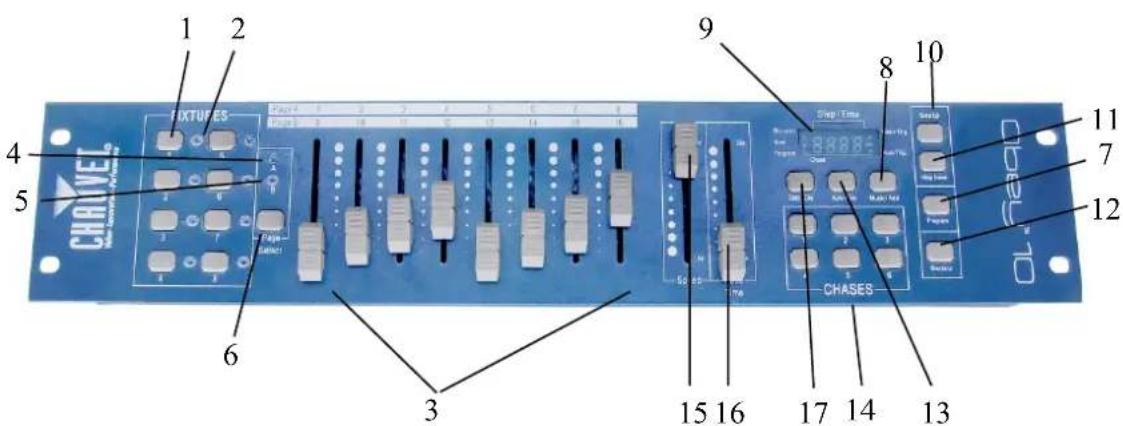

2Obey 10 Gebruikershandleiding 56 Rev. 9 Productoverzicht (voorzijde)

Item Knop of fader Functie

Selectieknoppen voor de armatuur Armatuurselectie

LED-lampjes voor de armatuur Geeft de armaturen aan die op dit moment zijn geselecteerd

Kanaalfaders Voor het afstellen van de DMX-waarden kan Ch 1~8 direct worden afgesteld na het indrukken van de betreffende scannerselectieknop, Ch 9~16 na het indrukken van de paginaselectieknop.

LED-lampje pagina A Vertegenwoordigt het bereik van Ch 1~8

LED-lampje pagina B Vertegenwoordigt het bereik van Ch 9~16

Paginaselectieknop Indrukken om te schakelen tussen bedieningspagina's.

Programmaknop Wordt gebruikt om naar de programmeringsmodus te gaan

Knop voor muziek/kopie toevoegen Wordt gebruikt om muziek te activeren en als de bevestigingsopdracht tijdens het programmeren

Stap omhoog-knop Functieknop om door stappen in een scène te bladeren tijdens het programmeren en afspelen

Stap omlaag-knop Functieknop om door stappen in een scène te bladeren tijdens het programmeren en afspelen

Verduisteringsknop Verlaagt alle DMX-waarden naar nul.

Auto/Del-knop Wordt gebruikt om de automatische modus te activeren en als de functietoets wissen, tijdens het programmeren

Achtervolgingsknoppen Achtervolgingsgeheugen 1 ~ 6

Snelheidsfader Dit stelt de vasthoudtijd af van een scène of een stap binnen een achtervolging

Fadetijd fader Wordt ook wel beschouwd als een cross-fade, stelt de intervaltijd in tussen twee scènes in een achtervolging

Stap/dis-knop Dit wordt gebruikt om de stappen te veranderen en het display te wijzigen van 0-255 of 0-100%

17Obey 10 Gebruikershandleiding 57 Rev. 9 Veelgebruikte termen De nu volgende termen zijn veelgebruikte termen in intelligente lichtprogrammering. Verduistering is een toestand waarin de lichtuitvoer van alle verlichtingsarmaturen is ingesteld naar 0 of uit, meestal op tijdelijke basis. DMX-512 is een digitaal communicatieprotocol dat de industriestandaard is en wordt gebruikt in amusementsverlichting. Lees voor meer informatie de paragrafen “DMX-primer” en “DMX- regelmodus” in de Bijlage. Armatuur heeft betrekking op uw verlichtingsarmatuur of ander apparaat, zoals een rookmachine of dimmer die u kunt bedienen. Programma's is een verzameling scènes die op elkaar volgen. Het kan worden geprogrammeerd als een enkele scène of meerdere scènes in een volgorde. Scènes zijn statische verlichtingstoestanden. Schuiven zijn ook wel bekend als faders. Achtervolgingen kunnen ook programma's genoemd worden. Een achtervolging bestaat uit een verzameling scènes die op elkaar volgen. Scanner verwijst naar een verlichtingssinstrument met een zwenk- en kantelspiegel; DMX- regelaars kunnen deze term echter gebruiker om een met DMX-512 compatibel apparaat te bedienen als een generieke armatuur. MIDI is een standaard voor het representeren van muziekinformatie in een digitaal formaat. Een MIDI-ingang voorziet in externe inschakeling van scènes met een midi-apparaat, zoals een midi- toetsenbord. Losstaand verwijst naar de mogelijkheid van een armatuur om onafhankelijk van een externe regelaar te functioneren en meestal gesynchroniseerd met muziek, dankzij een ingebouwde microfoon. De Fade-schuif wordt gebruikt om de tijd tussen scènes in een achtervolging af te stellen. De Speed-schuif (snelheid) is van invloed op hoe lang een scène zijn toestand vasthoudt. Het wordt ook wel beschouwd als wachttijd. De Shutter (sluiter) is een mechanisch apparaat in de verlichtingsarmatuur die u het lichtpad laat blokkeren. Het wordt vaak gebruikt om de intensiteit van de lichtuitvoer en naar de stroboscoop te verminderen. Patching verwijst naar het proces van het toewijzen van faders aan een DMX-kanaal binnen een armatuur. Playbacks (afspelen) kunnen scènes of achtervolgingen zijn die direct door de gebruiker worden uitgevoerd. Een playback kan ook worden beschouwd als programmageheugen dat tijdens een show opgeroepen kan worden.Obey 10 Gebruikershandleiding 58 Rev. 9

3. GEBRUIKSINSTRUCTIES

Instelling Instellen van het systeem 1) Plaats de Obey 10 op een vlakke ondergrond. Let op! De Obey 10 kan ook in een rek gemonteerd worden, waarbij het twee rekplaatsen bezet (2U). 2) Steek de wisselstroom naar gelijkstroom-adapter in het achterpaneel van het systeem in in het stopcontact. 3) Sluit uw DMX-kabel(s) aan op uw intelligente verlichting, zoals is beschreven in de handleiding van de betreffende armatuur. Zie voor een snel overzicht van de DMX de paragraaf “DMX-primer” 4) Reset het systeem met de instructies op pagina 9. Adressering van de armatuur De Obey 10 is geprogrammeerd om 16 DMX-kanalen DMX per armatuur te bedienen. Daarom moeten de armaturen die u wilt bedienen met de betreffende “FIXTURE”-knoppen op het apparaat ten minste 16 kanalen uit elkaar zijn geplaatst (controleer de handleiding van de betreffende armatuur over het invoeren van de informatie in de armatuur). Let op: het niet gebruiken van deze DMX-toewijzingen kan een bedieningsverlies van de armaturen veroorzaken.

1,5,6,7 Verduistering De Blackout-knop brengt alle verlichtingsuitvoer naar 0 of uit (ook wel de startpositie van het apparaat genoemd).Obey 10 Gebruikershandleiding 59 Rev. 9 Programmeren Een programma (bank) is een reeks verschillende scènes (of stappen) die een voor een aangeroepen zullen worden. In de Obey 10, kunnen 6 programma's worden aangemaakt met elk 999 stappen. Naar de programmeringsmodus gaan Druk 3 seconden op de knop PROGRAM totdat er een LED-lampje naast het label PROGRAM gaat knipperen. Dit geeft aan dat de gebruiker in de programmeringsmodus is. Actie

1) Houd de knop PROGRAM drie seconden

2) Selecteer een FIXTURE om te

3) Selecteer een achtervolging om het

programma op te slaan (1~6).

4) Stel een voorstelling samen door de

FADERS te bewegen. (Veranderingen in armatuurattribuut zoals kleuren en gobo's.) Druk op PAGE SELECT om naar kanalen 9~16 on de faders te gaan.

5) Om een andere FIXTURE te

programmeren drukt u op de knop FIXTURE die u net hebt geprogrammeerd, waarna u een andere FIXTURE-knop selecteert om te programmeren.

6) Herhaal stappen 2 ~ 4 totdat u uw

7) Tik op de knop MUSIC/ADD om op te

wat een succesvolle opslag van de stap in het geheugen aangeeft.

9) De display gaat automatisch naar de

volgende stap. Gebruik de knoppen Step Up en Step Down om door de bestaande stappen in de achtervolging te navigeren.

10) Herhaal stappen 2 ~ 8 om meer scènes

op te nemen. (Lees de belangrijke opmerkingen op de rechterzijde ->)

11) Houd de knop PROGRAM drie seconden

ingedrukt om de programmeringsmodus af te sluiten. De regelaar gaat standaard naar een BLACKOUT wanneer de programmeur wordt afgesloten. Opmerkingen

Deselecteer Blackout als de LED brandt. Een FIXTURE-knop representeert een verlichtingsarmatuur. U kunt naar kanalen 9~16 gaan door de knop Page Select in te drukken. Dit is noodzakelijk voor armaturen die meer dan 8 regelkanalen gebruiken. Bij het wisselen van pagina;s is het noodzakelijk om eerder bewogen faders op en neer te bewegen om te activeren. Door opnieuw op dezelfde FIXTURE-knop te drukken houdt u de parameters gewijzigd voor die armatuur in de programmascène.

Er zijn voor elke achtervolging 999 scènes beschikbaar.Obey 10 Gebruikershandleiding 60 Rev. 9 Een stap verwijderen Actie

1) Druk 3 seconden op de knop

2) Druk op de knop Chase (1~6) voor de

betreffende achtervolging die u wilt bewerken.

3) Zoek de stap in het programma door de

knoppen Step Up en Step Down te gebruiken.

4) Druk op de knop Auto/Del om de huidige

stap te verwijderen.

5) Alle FIXTURES LED-lampjes knipperen,

wat een succesvolle verwijdering van de stap uit het geheugen aangeeft.

6) Wanneer u klaar bent met het

verwijderen van de stappen, houdt u de knop Program 3 seconden ingedrukt om de programmeringsmodus te verlaten. Opmerkingen

Deselecteer Blackout als de LED brandt.. De huidige geselecteerde scène zal naar de lamparmaturen worden uitgevoerd die zijn verbonden aan de DMX-uitgang.

Een achtervolging verwijderen Actie

1) Druk 3 seconden op de knop

terwijl u de achtervolging intoetst die u wilt wissen.

3) Alle LED’s knipperen, wat aangeeft dat

de achtervolging succesvol is gewist. Opmerkingen

! Dit wist alle opgeslagen stappen in de achtervolging!Obey 10 Gebruikershandleiding 61 Rev. 9 Een stap toevoegen aan een achtervolging Actie

1) Houd de knop PROGRAM drie seconden

ingedrukt om naar de programmeringsmodus te gaan.

2) Druk op de gewenste CHASE (1~6)

3) Gebruik de knoppen Step Up/Step

Down om door de achtervolging te bladeren en te arriveren bij het stapnummer voor welke u een stap wilt toevoegen.

4) Selecteer een FIXTURE-knop.

5) Stel de Faders af naar de gewenste

voorstelling op het podium.

6) Druk de knop Music/Add in en er wordt

een stapnummer toegevoegd na het eerder vertoonde stapnummer. Alle LED- lampjes van de FIXTURES zullen knipperen om een succesvolle kopie te bevestigen.

7) Herhaal stappen 3~6 totdat alle scènes

aan de achtervolging zijn toegevoegd.

De stap zal worden toegevoegd nadat de scène wordt weergegeven op de digitale display.

Een achtervolging wissen Actie

1) Houd de knop PROGRAM drie

seconden ingedrukt om naar de programmeringsmodus te gaan.

betreffende CHASE-knop ingedrukt en laat ze daarna los om de achtervolging te verwijderen. Alle LED-lampjes knipperen 3 keer. Alle LED-lampjes van de FIXTURES zullen knipperen om een succesvolle kopie te bevestigen. Opmerkingen

Stappen blijven op de regelaar geprogrammeerd. Alleen de achtervolging wordt beïnvloed.Obey 10 Gebruikershandleiding 62 Rev. 9 Afspelen Handmatig afspelen van een achtervolging Wanneer de stroom voor het eerst wordt ingeschakeld, is de regelaar in handmatige scènemodus. Actie

1) Controleer dat er geen MUSIC

TRIGGER of AUTO TRIGGER LED- lampjes op het LED-display branden.

2) Selecteer het programma met de knop

Als u in de programmeringsmodus zit, kunt u ook de knop PROGRAM ingedrukt houden totdat het LED-lampje Program uit gaat. Afspelen in geluidsmodus Actie

1) Druk op de knop MUSIC/ADD totdat het

LED-lampje MUSIC TRIGGER gaat branden.

achtervolging te verwijderen. Opmerkingen

In de geluidsmodus zullen programma's door het geluid ingeschakeld worden met de ingebouwde microfoon. Alle scènes in een bank zullen achtervolgen. Afspelen in automatische modus Actie

1) Houd de knop AUTO/DEL ingedrukt

totdat het LED-lampje AUTO TRIGGER gaat branden.

3) U kunt de tijd tussen stappen instellen

door de SPEED-fader te bewegen en de fadetijd van de stap door de FADE TIME-fader te bewegen.

4) U kunt tijdens het gebruik banken

veranderen met de knoppen STEP UP/DOWN. Opmerkingen

In de automatische modus zullen programma's worden ingeschakeld door de fade- en snelheidstijd van de regelaars, zoals ze op de faders zijn ingesteld. Alle scènes in een bank zullen achtervolgen. LET OP! De fade-instelling mag nooit lager zijn dan de snelheidsinstelling, anders zal de scène nooit helemaal afgespeeld worden. Afspelen van sequentiële achtervolgingen Actie

2) Druk op de knop CHASE voor elke

achtervolging die u aan het afspeelschema wilt toevoegen.

3) Stel de achtervolgingssnelheid in door

Achtervolgingen moeten al zijn geprogrammeerd. De achtervolgingen worden afgespeeld in de volgorde waarin ze ingedrukt worden. Om een achtervolging te verwijderen van de afspeellijst drukt u op de knop CHASE die u wilt uitsluiten van het afspelen.Obey 10 Gebruikershandleiding 63 Rev. 9

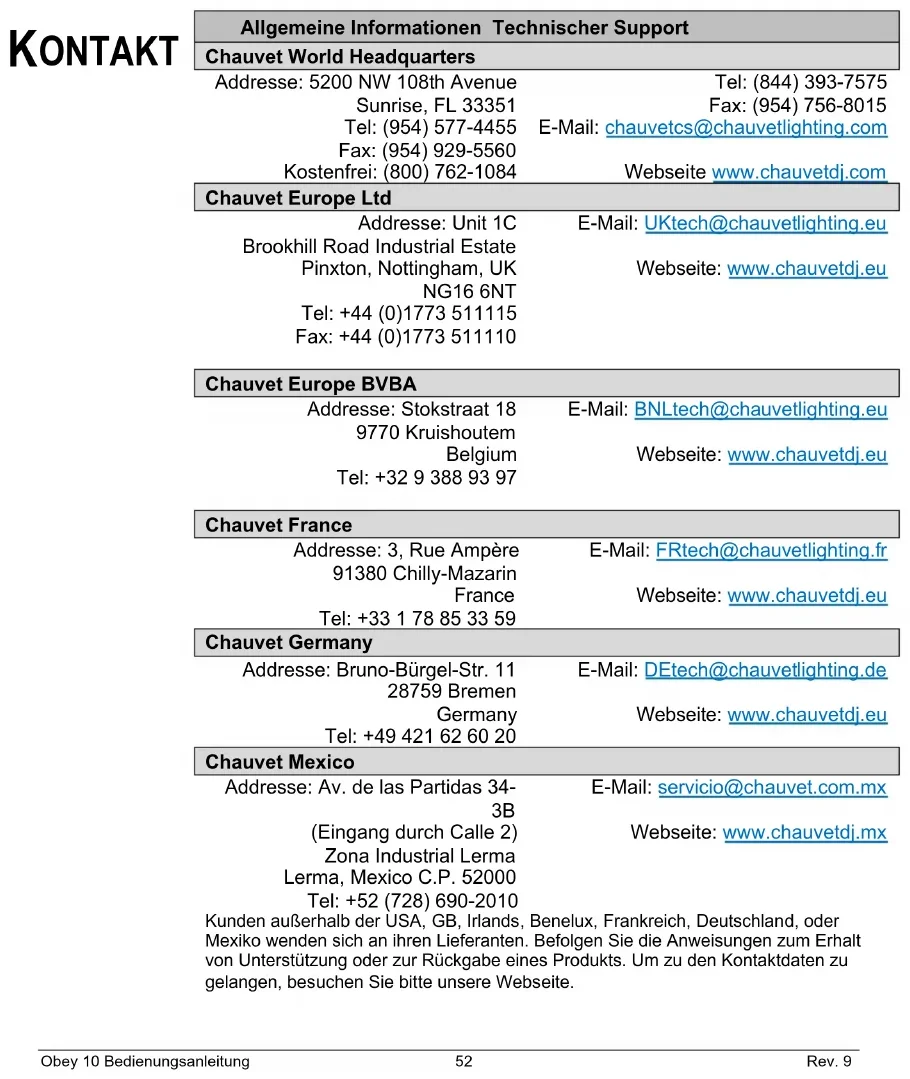

Als u ondersteuning nodig hebt of een product wilt retourneren:

• Neem contact op met het Chauvet wereldwijde hoofdkwartier als u zich in de VS bevindt.

• Als u zich in Verenigd Koninkrijk en Ierland bevindt, neem dan contact op met Chauvet Europe Ltd.

• Als u zich in Benelux bevindt, neem dan contact op met Chauvet Europe BVBA.

• Als u zich in Frankrijk bevindt, neem dan contact op met Chauvet France.

• Als u zich in Duitsland bevindt, need dan contact op met Chauvet Germany.

• Als u zich in Mexico bevindt, neem dan contact op met Chauvet Mexico.

• Als u zich in een ander land bevindt, neem dan GEEN contact op met Chauvet. Neem in plaats daarvan contact op met uw plaatselijke distributeur. Zie www.chauvetdj.com voor distributeurs buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland, of Mexico. Als u zich buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland, of Mexico bevindt, neem dan contact op met uw geregistreerde distributeur en volg hun instructies over het retourneren van Chauvet-producten naar hen. Ga naar onze website www.chauvetdj.com voor contactinformatie.

Bel de corresponderende t echnische afdeling van Chauvet en vraag om een retouropdrachtformulier (RMA)- nummer vóór het verzenden van het product. Zorg dat u het modelnummer, serienummer en een korte beschrijving v an de retouroorzaak bij de hand hebt. Stuur het product gefrankeerd, in zijn originele doos en met zijn originele ve rpakking en accessoires. Chauvet geeft geen telefoon-tags. Label het pakket duidelijk met het RMA-nummer. Chauvet weigert producten die worden geretourneerd met een RMA-nummer. Schrijf het RMA-nummer op een voldoende bevestigd etiket. Schrijf het RMA- nummer NIET direct op de doos.

Vóór het verzenden van het product moet u de volgende informatie duidelijk op een stuk papier schrijven en het binnen de doos plaatsen:

• Een korte beschrijving van het probleem Zorg ervoor dat u het product voldoende inpakt. Alle verzendschade die resulteert uit onvoldoende verpakking is uw verantwoordelijkheid. FedEx-verpakking of dubbele dozen worden aanbevolen. Chauvet behoudt zich het recht voor om (het) geretourneerde product(en) naar eigen inzicht te repareren of te vervangen.Obey 10 Gebruikershandleiding 65 Rev. 9

Website: www.chauvetdj.mx Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland, of Mexico kunt u contact opnemen met de distributeur. Volg hun instructies om support aan te vragen of om een product te retourneren. Ga naar onze website voor contactinformatie.
