Obey 10 - Contrôleur Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur DMX universel pour éclairage de spectacle
Marque	Chauvet
Modèle	Obey 10
Dimensions (L x l x H)	483 x 89 x 89 mm
Poids	1,78 kg
Alimentation	CC 12 V, 500 mA (adaptateur secteur inclus, CA 100-240 V, 50/60 Hz)
Nombre de canaux DMX	128 canaux (8 appareils x 16 canaux)
Connecteur de sortie DMX	XLR 3 broches femelle à verrouillage
Protocole DMX	DMX-512 USITT
Sélecteur de polarité DMX	Oui
Nombre de séquences (chases)	6, avec jusqu'à 999 pas chacune
Fonctions de lecture	Manuelle, activée par le son (micro intégré), automatique, enchaînement de séquences
Faders de contrôle	8 faders de canal (pages A/B pour canaux 1-8 et 9-16), faders Speed et Fade Time
Écran	LED à 3 chiffres (affichage 0-255 ou 0-100%)
Boutons de fonction	Program, Music/Add, Auto/Del, Step Up/Down, Blackout, Page Select, sélection d'appareil
Montage en rack	Oui, 2U
Température ambiante max.	45 °C
Utilisation	Intérieur uniquement
Réinitialisation usine	Appuyer simultanément sur Step Up et Auto/Del
Garantie	Limitée de 2 ans
Entretien et nettoyage	Aucune pièce réparable par l'utilisateur ; ne pas ouvrir le boîtier. Nettoyer avec un chiffon sec, hors tension.
Consignes de sécurité	Ne pas exposer à la pluie ou à l'humidité ; ventiler à au moins 50 cm ; débrancher avant réparation ; ne pas brancher sur gradateur.

FOIRE AUX QUESTIONS - Obey 10 Chauvet

Comment réinitialiser l'Obey 10 aux réglages d'usine ?

Appuyez simultanément sur les boutons Step Up et Auto/Del. Toutes les LED clignotent pour confirmer. Cela efface toutes les séquences mémorisées.

Comment programmer une séquence (chase) ?

Maintenez le bouton Program enfoncé 3 secondes jusqu'à ce que la LED Program clignote. Sélectionnez un appareil, puis une séquence (1-6). Composez la scène avec les faders, réglez Speed/Fade, puis appuyez sur Music/Add pour enregistrer la scène. Répétez pour ajouter d'autres pas. Maintenez Program 3 secondes pour quitter.

Comment supprimer un pas d'une séquence ?

En mode programmation, sélectionnez la séquence et utilisez les boutons Step Up/Down pour atteindre le pas à supprimer. Appuyez sur Auto/Del pour le supprimer. Les LED clignotent pour confirmer.

Comment passer en mode activé par le son ?

Appuyez sur Music/Add jusqu'à ce que la LED Music Trig s'allume. Sélectionnez la séquence souhaitée. Les pas défilent au rythme de la musique captée par le microphone intégré.

Comment adresser un appareil DMX avec l'Obey 10 ?

L'Obey 10 attribue 16 canaux par appareil. Les adresses DMX de départ par défaut sont : appareil 1 = 1, appareil 2 = 17, appareil 3 = 33, etc. Réglez l'adresse sur chaque appareil selon son manuel ; les mini-interrupteurs DIP sont fournis en exemple.

Que fait le bouton Blackout ?

Le bouton Blackout ramène toutes les valeurs DMX à zéro, éteignant instantanément tous les appareils connectés. Appuyez à nouveau pour rétablir la dernière scène active (selon le mode).

Comment utiliser le mode automatique ?

Maintenez Auto/Del enfoncé jusqu'à ce que la LED Auto Trig s'allume. Sélectionnez la séquence. Les pas défilent automatiquement selon les réglages des faders Speed (temps entre pas) et Fade Time (temps de fondu).

Comment enchaîner plusieurs séquences ?

En mode de lecture automatique ou musical, appuyez sur les boutons CHASES (1-6) des séquences que vous voulez enchaîner. Elles seront lues dans l'ordre de sélection. Utilisez le fader Speed pour régler la vitesse globale.

Comment restaurer une séquence effacée par erreur ?

Il n'est pas possible de restaurer une séquence après effacement. La réinitialisation d'usine ou la suppression de séquence est définitive. Il faut reprogrammer les pas manuellement.

Quel type d'adaptateur secteur utiliser ?

Utilisez exclusivement l'adaptateur secteur fourni (CC 12 V, 500 mA, entrée CA 100-240 V). Un adaptateur non conforme peut endommager l'appareil. La prise d'entrée CC se trouve à l'arrière.

MODE D'EMPLOI Obey 10 Chauvet

1. Avant de commencer....29

CONTENU DE L'EMBALLAGE 29

INSTRUCTIONS DE DEBALLAGE....29

CLAUSE DE NON RESPONSABILITE 29

GARANTIE LIMITEE 29

INSTRUCTIONS DE SECURITE 30

1. Introduction......31

CARACTERISTIQUES....31

1. Instructions d'emploi....34

INSTALLATION 34

INSTALLATION DU SYSTEME 34

ADRESSAGE DE L'APPAREIL 34

RESTAURATION DES REGLAGES D'USINE 34

BLACKOUT....34

PROGRAMMATION 35

PASSAGE EN MODE PROGRAMME 35

SUPPRESSION D'UN PAS....35

SUPPRESSION DE SEQUENCE (CHASE)....36

AJOUT D'UN PAS A UNE SEQUENCE....36

SUPPRESSION D'UNE SEQUENCE....36

LECTURE....37

LECTURE MANUELLE D'UNE SEQUENCE (CHASE) 37

FONCTIONNEMENT EN MODE ACTIVE PAR LE SON....37

FONCTIONNEMENT EN MODE AUTOMATIQUE 37

LECTURE ENCHAINEE DES SEQUENCES....37

1. Appendice....38

CARACTERISTIQUES TECHNIQUES 38

Renvois....39

Nous Contacter....40

1. Erste Schritte 41

PACKUNGSINHALT 41

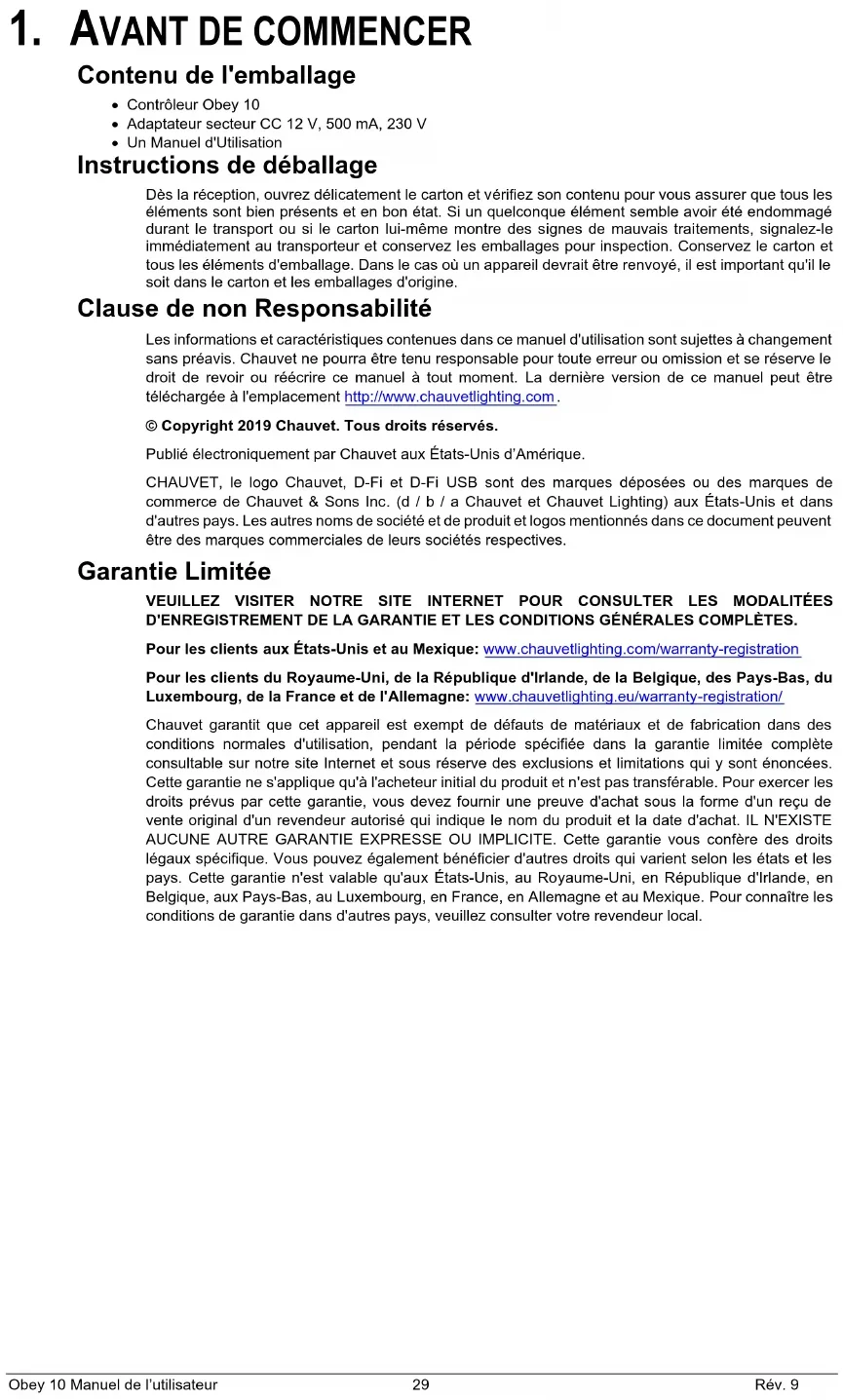

Contenu de l'emballage

• Contrôleur Obey 10
• Adaptateur secteur CC 12 V, 500 mA, 230 V
• Un Manuel d'Utilisation

Instructions de déballage

Dès la réception, ouvrez délicatement le carton et vérifiez son contenu pour vous assurer que tous les éléments sont bien présents et en bon état. Si un quelconque élément semble avoir été endommagé durant le transport ou si le carton lui-même montre des signes de mauvais traitements, signalez-le immédiatement au transporteur et conservez les emballages pour inspection. Conservez le carton et tous les éléments d'emballage. Dans le cas où un appareil devrait être renvoyé, il est important qu'il le soit dans le carton et les emballages d'origine.

Clause de non responsabilité

Les informations et caractéristiques contenues dans ce manuel d'utilisation sont sujettes à changement sans préavis. Chauvet ne pourra être tenu responsable pour toute erreur ou omission et se réserve le droit de revoir ou réécrire ce manuel à tout moment. La dernière version de ce manuel peut être téléchargée à l'emplacement http://www. chauvetlighting. com.

© Copyright 2019 Chauvet. Tous droits réservés.

Publié électroniquement par Chauvet aux États-Unis d'Amérique.

CHAUVET, le logo Chauvet, D-Fi et D-Fi USB sont des marques déposées ou des marques de commerce de Chauvet & Sons Inc. (d / b / a Chauvet et Chauvet Lighting) aux États-Unis et dans d'autres pays. Les autres noms de société et de produit et logos mentionnés dans ce document peuvent être des marques commerciales de leurs sociétés respectives.

Garantie limitée

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www. chauvetlighting. com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www. chauvelighting. eu/warranty-registration/

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Instructions de sécurité

Veuillez lire attentivement ces instructions, elles comprennent des informations importantes sur l'installation, lemploi et la maintenance de votre appareil.

• Veuillez conserver ce mode d'emploi pour consultation future. Si vous vendez l'appareil à un autre utilisateur, veillez bien à lui transmettre aussi ce livret d'instructions.
• Assurez-vous toujours que vous utilisez la tension correcte, et que la tension de la ligne à laquelle vous vous connectez n'est pas supérieure à ce qui est indiqué sur l'étiquette ou à l'arrière de l'appareil.
• Ce produit n'est destiné qu'à une utilisation en intérieur !
• Pour prévenir le risque d'incendie et d'électrocution, n'exposez pas l'appareil à la pluie ni à l'humidité. Veillez à ce qu'il n'y ait aucun matériau inflammable proche de l'appareil pendant son fonctionnement
• L'appareil doit être installé dans un lieu ventilé de façon adéquate, à au moins 50 cm des surfaces adjacentes. Veillez à ce qu'aucune ouverture de ventilation ne soit bloquée.
• Débranchez toujours la source d'alimentation électrique avant une réparation ou un remplacement de lampe et veillez à remplacer cette dernière par un modèle identique.
• En cas de sérieux problème de fonctionnement, cessez immédiatement d'employer l'appareil. N'essayez jamais de réparer vous-même l'appareil. Les réparations effectuées par des personnes non qualifiées peuvent entraîner des dommages ou mauvais fonctionnements. Veuillez contacter le service après-vente agréé le plus proche. Utilisez toujours des pièces détachées de même type.
• Ne branchez pas l'appareil à un gradateur.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ni endommagé.
• Ne débranchez jamais le cordon d'alimentation en tirant dessus.
• Ne faites pas fonctionner cet appareil à température ambiante de plus de 45°C.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Attention!

Aucune pièce de cette unité n'est réparable par l'utilisateur. N'ouvrez pas le boîtier et ne tentez aucune réparation vous-même. Dans le cas peu probable où votre unité nécessiterait une réparation, veuillez contacter votre distributeur Chauvet www. chauvetdj. com.

2. INTRODUCTION

L'Obey 10 est un contrôleur de jeux de lumière universel intelligent. Il permet le contrôle de 8 appareils composés chacun de 16 canaux et de jusqu'à 6 séquences ("chases") programmables. Les six banques de séquences ("chases") peuvent contenir jusqu'à 999 pas. Les programmes peuvent être déclenchés par la musique, automatiquement ou manuellement. Sur la surface de contrôle, vous trouverez divers outils de programmation comme 8 curseurs de canal universels, des boutons d'accès direct aux appareils d'éclairage, et un écran à LED facilitant la navigation dans les fonctions de commande et de menu.

Caractéristiques

• Contrôleur DMX 512 universel
• Contrôle jusqu'à 8 jeux de lumière intelligents pouvant avoir 16 canaux chacun • 128 canaux DMX de contrôle
• 6 jeux de séquences (chases) contenant chacun 999 scènes
• Fondu et vitesse programmables pour chaque pas
• Liaison séquentielle des chases (séquences)
• Contrôle de n'importe quel appareil à la volée
• Activation par le son (rythme) et défilement automatique
• Sélecteur de polarité DMX
• Montage en rack 2U

Vue d'ensemble du produit (face arrière)

2 3 4 1

Élément	Bouton ou fader	Fonction
1	Interrupteur d'alimentation	Allume/éteint l'appareil quand il est branché à l'adaptateur secteur
2	Sélecteur de polarité DMX	Sert à changer la polarité du signal
3	Connecteur de sortie DMX	Produit le signal de commande DMX
4	Prise d'entrée CC	Reçoit l'adaptateur secteur

Vue d'ensemble du produit (avant)

1 2 3 4 5 6 7 8 9 10 11 12 TURTUFES Page 1 4 3 2 1 0 Page 2 6 10 11 12 13 14 15 16 Page Select Group / Time Chases 15 16 17 14 13

Élément	Bouton ou fader	Fonction
1	Boutons de sélection d'appareil	Sélection d'appareil
2	LED témoins d'appareil	Indiquent les appareils actuellement sélectionnés
3	Faders de canal	Pour régler les valeurs DMX. Les canaux 1~8 peuvent être réglés immédiatement après avoir pressé le bouton de sélection de l'appareil visé, les canaux 9~16 après avoir pressé le bouton de sélection de page (Page Select)
4	LED témoin de Page A	Signale que c'est la plage de canaux 1~8 qui est sélectionnée
5	LED témoin de Page B	Signale que c'est la plage de canaux 9~16 qui est sélectionnée
6	Bouton de sélection de page	Pressez-le pour alterner entre les deux pages de commandes.
7	Bouton Program	Sert à passer en mode de programmation
8	Bouton Music/Add	Sert à activer le mode musical et de commande de copie durant la programmation
9	Écran à LED	Affiche les données de fonctionnement pertinentes
10	Bouton Step Up	Bouton de fonction pour faire défiler par ordre croissant les pas d'une scène durant la programmation et la lecture
11	Bouton Step Down	Bouton de fonction pour faire défiler par ordre décroissant les pas d'une scène durant la programmation et la lecture
12	Bouton Blackout	Ramène toutes les valeurs DMX à zéro.
13	Bouton Auto/Del	Sert à activer le mode automatique (Auto) et de touche de suppression durant la programmation
14	Boutons CHASES	Mémoires 1 ~ 6 de séquence (chase)
15	Fader Speed	Règle le temps de maintien d'une scène ou d'un pas dans une séquence (chase)
16	Fader Fade Time	Considéré aussi comme cross-fade (fondu-enchaîné), règle l'intervalle entre deux scènes d'une séquence (chase)
17	Bouton Step/Dis	Sert à changer les pas et à faire alterner le mode d'affichage numérique entre 0-255 et 0-100%

Termes usuels

Vous trouverez ci-dessous des termes usuels employés en programmation de jeux de lumière.

Le Blackout (noir complet) est l'état dans lequel toutes les lumières sont à 0 ou coupées, généralement de façon temporaire. Le DMX-512 est un protocole de communication numérique qui est la norme du secteur de l'éclairage de spectacle. Pour plus d'informations, lisez les sections "Les bases du DMX" et "Mode de commande DMX" dans l'Appendice. ■ Un appareil se réfère à votre projecteur, effet lumineux ou autre dispositif, tel que machine à brouillard ou gradateur, que vous pouvez contrôler. Les programmes sont composés d'un certain nombre de scènes organisées les unes après les autres. Un programme peut avoir une seule scène ou plusieurs enchaînées en séquence. ■ Les scènes sont des états statiques des jeux de lumière. ■ Les curseurs sont aussi appelés faders. Les séquences ou Chases peuvent aussi être appelées programmes. Une séquence est composée d'un certain nombre de scènes organisées les unes après les autres. Un scanner est un instrument d'éclairage avec miroir à mouvements pan (rotation) et tilt (inclinaison); toutefois, les contrôleurs DMX peuvent utiliser ce terme pour contrôler n'importe quel appareil compatible DMX-512 comme un appareil générique. Le MIDI est une norme de communication d'informations musicales en format numérique. Une entrée MIDI permet le déclenchement externe de scènes à l'aide d'instruments MIDI tels qu'un clavier MIDI. Autonome est le qualificatif donné à un appareil pouvant fonctionner indépendamment d'un contrôleur externe et généralement en synchronisation avec la musique, grâce à un microphone intégré. ■ Le curseur Fade (fondu) sert à régler le temps de fondu entre les scènes dans une séquence (chase). Le curseur Speed (vitesse) agit sur le temps de maintien d'une scène. Il est aussi considéré comme un temps d'attente. Le Shutter (obturateur) est un dispositif mécanique de l'appareil d'éclairage qui vous permet de bloquer le passage de la lumière. Il sert souvent à réduire l'intensité de la lumière et à produire un effet stroboscope. ■ "Patcher", c'est associer les faders à un canal DMX de l'appareil. Les lectures ou playbacks peuvent être des scènes ou séquences (chases) dont l'exécution est directement déclenchée par l'utilisateur. Cela peut aussi être une mémoire de programme rappelée durant un spectacle.

Installation du système

1) Placez l'Obey 10 sur une surface plane. Note ! L'Obey 10 se monte aussi en rack, occupant alors deux unités d'espace (2U). 2) Branchez l'adaptateur CA/CC en face arrière du système et à une prise secteur. 3) Branchez votre ou vos câbles DMX à vos appareils comme décrit dans leurs modes d'emploi respectifs. Pour une présentation rapide du DMX, voir la section "Les bases du DMX". 4) Réinitialisez le système à l'aide des instructions de la page 9.

Adressage de l'appareil

L'Obey 10 est programmé pour contrôler 16 canaux DMX par appareil. Par conséquent, les adresses des appareils que vous désirez contrôler avec les boutons "FIXTURES" correspondants sur l'unité doivent être espacées de 16 canaux (consultez le mode d'emploi de chaque appareil pour savoir comment régler cette adresse dans l'appareil).

Note : ne pas utiliser ces assignations DMX peut entraîner une perte de contrôle des appareils.

N° D APPAREIL OU DE SCANNER	ADRESSE DMX DE DEPART PAR DEFAULT	MINI-COMMUTATEURS DIP BINAIRES REGLES EN POSITION “ON”
1	1	1
2	17	1,5
3	33	1,6
4	49	1,5,6
5	65	1,7
6	81	1,5,7
7	97	1,6,7
8	113	1,5,6,7

Action

1) Pressez simultanément les boutons Step Up et Auto/Del. 2) Toutes les LED clignoteront, indiquant le succès de la réinitialisation du contrôleur.

Notes

Cela effacera toutes les séquences (Chases) mémorisées !

Cela fonctionne dans n'importe quel mode : programme ou lecture.

Blackout

Le bouton Blackout ramène toutes les valeurs de lumière à 0 ou les coupe (c'est aussi la position de départ de l'unité).

Programmation

Un programme (banque) est une séquence de scènes (ou pas) différentes qui seront rappelées l'une après l'autre. Dans l'Obey 10, 6 programmes ayant chacun 999 pas peuvent être créés.

Passage en mode programme

Pressez durant 3 secondes le bouton Program jusqu'à ce qu'un point LED clignote à côté du mot Program. Cela indique que l'utilisateur est en mode de programmation.

Action

1) Pressez et maintenez le bouton Program durant 3 secondes. 2) Sélectionnez un appareil ( FIXTURES) à programmer. 3) Sélectionnez une séquence (Chase) où mémoriser le programme (1\~6). 4) Composez la scène en déplaçant les FADERS (cela change des attributs de l'appareil tels que couleurs et gobos). Pressez Page Select pour accéder aux canaux 9\~16 sur les faders. 5) Pour programmer un autre appareil, pressez le bouton FIXTURES de l'appareil que vous avez fini de programmer puis pressez le bouton FIXTURES du suivant. 6) Répétez les étapes 2 \~ 4 jusqu'à ce que votre scène soit terminée. 7) Bougez les curseurs Speed et Fade Time pour régler vitesse et temps de fondu de scène. 8) Appuyez sur le bouton Music/Add pour mémoriser la scène dans la séquence. 9) Toutes les LED FIXTURES clignoteront, indiquant la réussite de la sauvegarde. 10) L'affichage passera automatiquement au pas suivant. Utilisez les boutons Step Up et Step Down pour naviguer dans les pas existants de la séquence (Chase). 11) Répétez les étapes 2 \~ 8 pour enregistrer d'autres scènes (Notes de droite ->). 12) Pour quitter le mode de programmation, maintenez 3 secondes le bouton Program. Le contrôleur revient par défaut au Blackout après le mode programme.

Notes

Désélectionnez Blackout si sa LED témoin est allumée.

Un bouton FIXTURES représente un appareil d'éclairage.

Vous pouvez accéder aux canaux 9\~16 (changer de page) en pressant le bouton Page Select. C'est nécessaire pour les appareils demandant plus de 8 canaux de commande. Quand vous changez de page, il faut monter et descendre les faders précédemment bougés pour les activer.

Presser à nouveau le même bouton FIXTURES maintient les paramètres changés pour cet appareil dans la scène de programme.

999 scènes sont disponibles dans chaque séquence (Chase).

Action

1) Pressez 3 secondes le bouton Program. 2) Pressez le bouton CHASES (1\~6) de la séquence (Chase) à modifier. 3) Allez sur le pas de programme voulu avec les boutons Step Up et Step Down. 4) Pressez le bouton Auto/Del pour supprimer le pas/scène en question. 5) Toutes les LED FIXTURES clignoteront, indiquant la réussite de la suppression. 6) Quand vous avez fini de supprimer des pas, pressez et maintenez 3 secondes le bouton Program pour quitter le mode Programme.

Notes □

Désélectionnez Blackout si sa LED témoin est allumée.

La scène actuellement sélectionnée sera envoyée aux appareils d'éclairage connectés à la sortie DMX.

Action

1) Pressez le bouton Program durant 3 secondes. 2) Pressez et maintenez le bouton Auto/Del tout en pressant le bouton CHASES de la séquence à supprimer. 3) Toutes les LED clignoteront, indiquant le succès de l'effacement de la séquence.

Notes □

Cela effacera tous les pas de la séquence !!!

Action

1) Pressez et maintenez le bouton Program durant 3 secondes pour passer en mode de programmation. 2) Pressez le bouton CHASES (1\~6) de la séquence désirée. 3) Utilisez les boutons Step Up/Step Down pour parcourir la séquence et arriver au numéro de pas au niveau duquel vous voulez ajouter un pas. 4) Sélectionnez un bouton FIXTURES. 5) Réglez les faders en fonction de l'aspect désiré sur la scène. 6) Pressez le bouton Music/Add et un pas sera ajouté après le numéro de pas précédemment affiché. Toutes les LED témoins FIXTURES clignoteront pour confirmer la réussite de l'ajout. 7) Répétez les étapes 3\~6 jusqu'à ce que vous ayez ajouté toutes les scènes voulues à la séquence. 8) Pressez et maintenez le bouton Program durant 3 secondes pour quitter le mode de programmation.

Notes

Le pas sera ajouté après la scène affichée dans l'écran numérique.

Action

1) Pressez et maintenez le bouton Program durant 3 secondes pour passer en mode de programmation. 2) Pressez le bouton CHASES (1\~6) de la séquence à supprimer. 3) Pressez et maintenez le bouton Auto/Del et le bouton CHASES correspondant puis relâchez-le pour supprimer la séquence. Toutes les LED clignoteront 3 fois. Toutes les LED témoins FIXTURES clignoteront pour confirmer la réussite de la suppression.

Notes ☐

Les scènes resteront programmées dans le contrôleur. Seule la séquence est affectée.

Lecture manuelle d'une séquence (chase)

À la première mise sous tension, le contrôleur est en mode de scène manuel.

Action

1) Assurez-vous que ni le déclenchement par la musique (Music Trig) ni le déclenchement automatique (Auto Trg) ne sont allumés dans l'afficheur. 2) Sélectionnez le bouton de programme (CHASES) qui contient la scène que vous voulez lancer manuellement en utilisant Step Up/Step Down.

Notes ☐

Si vous êtes en mode de programmation, vous pouvez aussi presser et maintenir le bouton Program jusqu'à ce que la LED Program s'éteigne.

Action

1) Pressez le bouton Music/Add jusqu'à ce que la LED Music Trig (déclenchement par la musique) s'allume. 2) Sélectionnez la séquence (CHASES) que vous souhaitez utiliser. 3) Pressez le bouton Music/Add pour sortir.

Notes ☐

En mode activé par le son (Sound), les programmes sont déclenchés par le son capté au travers du microphone intégré. Toutes les scènes d'une banque seront lues en séquence.

Action

1) Pressez et maintenez le bouton Auto/Del jusqu'à ce que la LED Auto Trig (déclenchement automatique) s'allume. 2) Sélectionnez la séquence (CHASES) que vous souhaitez utiliser. 3) Vous pouvez régler l'intervalle de temps entre pas consécutifs avec le fader Speed et le temps de fondu des pas avec le fader Fade Time. Pour revenir aux valeurs programmées, pressez une fois le bouton Program. 4) Vous pouvez changer de banque pendant le fonctionnement avec les boutons Step Up/Step Down.

Notes □

En mode Auto, les programmes seront déclenchés conformément aux réglages des faders Fade Time et Speed. Toutes les scènes d'une banque seront lues en séquence.

ATTENTION ! Le réglage de fondu (Fade) ne doit jamais être inférieur au réglage de temps de maintien (Speed) ou la scène ne sera jamais complètement exécutée.

Action

1) Pressez le bouton Auto/Del ou le bouton Music/Add pour sélectionner le mode de déclenchement. 2) Pressez le bouton CHASES de chaque séquence à reproduire. 3) Réglez la vitesse de séquence avec le fader Speed.

Notes □

Les séquences doivent déjà avoir été programmées.

Les séquences seront lues dans l'ordre de sélection (pression des touches).

Poids et dimensions

Longueur 483 mm

Largeur 89 mm

Hauteur....89 mm

Poids....1,78 kg

Alimentation

Plage de fonctionnement.... CC 12 V, 500 mA max.

Adaptateur secteur (CA 100\~240 V, 50/60 Hz).... Fourni

Thermiques

Température ambiante maximale 45°C

Commande et programmation

Sortie des données.... Prise XLR 3 broches femelle à verrouillage

Brochage pour les données.... Broche 1 (masse), broche 2 (-), broche 3 (+)

Protocoles...... DMX-512 USITT

Informations de commande

Contrôleur Obey 10 OBEY10

Garantie.... Garantie limitée de 2 ans

Renvois

Dans le cas où vous avez besoin d'aide ou pour retourner un produit :

• Si vous résidez aux États-Unis, contactez le siège mondial de Chauvet. • Si vous vivez au Royaume-Uni ou en Irlande, contactez Chauvet Europe Ltd. • Si vous vivez au Benelux, contactez Chauvet Europe BVBA. • Si vous vivez au France, contactez Chauvet France. • Si vous vivez à l'Allemagne, contactez Chauvet Germany.

- Si vous vivez au Mexique, contactez Chauvet Mexico.

- Si vous résidez n'importe où ailleurs, NE contactez pas Chauvet. Contactez votre revendeur. Rendez-vous sur www. chauvetdj. com pour découvrir la liste des revendeurs en dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne ou du Mexique.

Si vous résidez en dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne ou du Mexique contactez votre revendeur et suivez leurs instructions quant à la procédure à suivre pour renvoyer votre appareil. Consultez notre site Web www. chauvetdj. com pour trouver leurs coordonnées.

Téléphonez au centre d'assistance technique de Chauvet correspondant et demandez un numéro d'autorisation de retour (NAR) avant de nous réexpédier l'appareil. Pour l'obtenir, il vous sera demandé de fournir le numéro du modèle, le numéro de série ainsi qu'une brève description de l'objet du retour.

Vous devez nous retournez la marchandise en port prépayé, dans ses boîte et emballage d'origine et avec tous ses accessoires. Chauvet ne délivrera pas d'étiquettes de renvoi.

Indiquez lisiblement le NAR sur une étiquette apposée sur le colis. Chauvet refusera la réception de tout appareil pour lequel aucun NAR n'a été demandé.

Inscrivez le NAR sur une étiquette convenablement collée. N'écrivez PAS le NAR directement sur le colis.

Avant de nous retourner le colis, inscrivez les informations suivantes, de manière lisible, sur une feuille de papier, que vous placerez à l'intérieur du colis:

• Votre nom
• Votre adresse
• Votre numéro de téléphone • Le numéro de NAR

- Une courte description du problème

Veillez à emballer l'appareil de manière adéquate. Vous serez tenu responsable de tout dommage survenant lors de l'expédition de retour dû à un emballage inadéquat. Nous vous recommandons d'utiliser un emballage double ou celui de FedEx.

Chauvet se réserve le droit, à sa convenance, de réparer ou remplacer tout appareil qui lui est retourné.

Informations générales support technique

Téléphone : [phone]

Télécopie : [phone]

N° vert : [phone]

Téléphone : [phone]

Télécopie : [phone]

E-mail : chauvetcs@chauvetlighting. com

Site web : www. chauvetdj. com

Chauvet europe ltd

Adresse : Unit 1C

Téléphone : [phone]

Télécopie : [phone]

E-mail : UKtech@chauvetlighting. eu

Site web : www. chauvetdj. eu

Chauvet europe BVBA

Adresse : Stokstraat 18

9770 Kruishoutem

Belgium

Téléphone : [phone]

E-mail : BNLtech@chauvetlighting. eu

Site web : www. chauvetdj. eu

Chauvet france

Adresse : 3, Rue Ampère

91380 Chilly-Mazarin

France

Téléphone : [phone]

E-mail : FRtech@chauvetlighting. fr

Site web : www. chauvetdj. eu

Chauvet germany

Téléphone : [phone]

E-mail : DEtech@chauvetlighting. de

Site web : www. chauvetdj. eu

Chauvet mexico

(Entrée par la Calle 2)

Zona Industrial Lerma

Lerma, Mexico C. P. 52000

Téléphone : [phone]

E-mail : servicio@chauvet. com. mx

Site web : www. chauvetdj. mx

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne ou du Mexique, contactez votre revendeur. Suivez leurs instructions pour accéder à l'assistance ou pour renvoyer un produit. Consultez notre site web pour les coordonnées.
