Intimidator Scan 110 - Effectenmachine Chauvet - Gratis gebruiksaanwijzing en handleiding

Producttype	Effectmachine (scanner)
Merk	Chauvet
Model	Intimidator Scan 110
Voeding	100-240 VAC, 50/60 Hz (universeel)
Maximale omgevingstemperatuur	40 °C (104 °F)
Beschermingsgraad	IP20 (alleen voor binnengebruik)
DMX-modi	5 kanalen of 11 kanalen
DMX-adres	Van A001 tot A512
Pannen (Pan)	0 tot 540°
Kantelen (Tilt)	0 tot 270°
Goborij	8 gobo's (open + 7 patronen)
Stroboscoop	Langzaam tot snel, willekeurige effecten
Dimmen	0 tot 100%
Handmatige bediening	Pan, Tilt, Gobo, Dimmer, Strobe (waarden 0-255)
Bedrijfsmodi	DMX, master/slave, automatisch, geluid, handmatig
Compatibele afstandsbediening	IRC-6 (infrarood) van Chauvet DJ
Montage	Ophangbeugel met beveiligingskabel verplicht
Aarding	Verplicht, beveiligd circuit
Zekering	Zelfde type en stroomsterkte bij vervanging
Elektrische ketening	Raadpleeg het label of de handleiding voor het maximum aantal
Inhoud van de doos	Projector, stroomkabel, ophangbeugel, referentiehandleiding

Veelgestelde vragen - Intimidator Scan 110 Chauvet

Hoe stel ik het start DMX-adres in?

Gebruik het menu Addr (adres) en selecteer een waarde tussen A001 en A512 met de pijltjestoetsen, bevestig met ENTER.

Hoe vervang ik de zekering?

Haal de stekker uit het apparaat, til met een platte schroevendraaier de dop van de zekeringhouder op. Vervang de doorgebrande zekering door een zekering van hetzelfde type en dezelfde stroomsterkte, plaats de dop terug.

Welke DMX-modi zijn beschikbaar?

De Intimidator Scan 110 biedt twee DMX-modi: de 5-kanaalsmodus (5Ch) en de 11-kanaalsmodus (11Ch). De 11-kanaalsmodus biedt nauwkeurige bediening van pannen, kantelen, snelheid, gobo, stroboscoop, dimmer en bewegingsmacro's.

Hoe gebruik ik de master/slave-modus?

Sluit meerdere apparaten in serie aan via DMX. Stel één apparaat in als master (show- of geluidsmodus) en de anderen als slave (DMX-adres ingesteld op A001). De master bestuurt de slaves.

Kan ik een afstandsbediening gebruiken?

Ja, het apparaat is compatibel met de infrarood afstandsbediening IRC-6 van Chauvet DJ. U kunt de instructies downloaden van www.chauvetdj.com.

Wat is de maximaal toegestane omgevingstemperatuur?

De maximale omgevingstemperatuur is 40 °C (104 °F). Gebruik het apparaat niet bij hogere temperaturen.

Hoe reinig ik het apparaat?

Haal de stekker uit het apparaat voor het reinigen. Gebruik een droge, niet-schurende doek. Stel het apparaat niet bloot aan regen of vocht.

Wat te doen als het apparaat niet meer reageert?

Haal de stekker uit het apparaat, wacht een paar seconden en steek de stekker er weer in. Als het probleem aanhoudt, controleer dan de zekering. Bij ernstige storingen schakelt u het apparaat onmiddellijk uit en neemt u contact op met de technische ondersteuning.

Hoe keer ik de richting van pannen of kantelen om?

Ga in het menu naar PAn (pan omgekeerd) of tILt (tilt omgekeerd) en stel in op YES om de beweging om te keren.

Waar vind ik de volledige handleiding?

De gedetailleerde referentiehandleiding is gratis te downloaden op www.chauvetdj.com. Deze bevat alle installatie-, configuratie- en onderhoudsinformatie.

GEBRUIKSAANWIJZING Intimidator Scan 110 Chauvet

Over deze handleiding

De Intimidator Scan 110 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.

- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

- Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.

- Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.

- Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.

- GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

- RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.

- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

- Intimidator Scan 110

- Hangbeugel

- Stroomsnoer

• Beknopte handleiding

Om te beginnen

Pak uw Intimidator Scan 110 uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Voor het maximale aantal Intimidator Scan 110-producten die via power link kunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of de sticker op het product.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
3. Druk de beveiligingskap uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

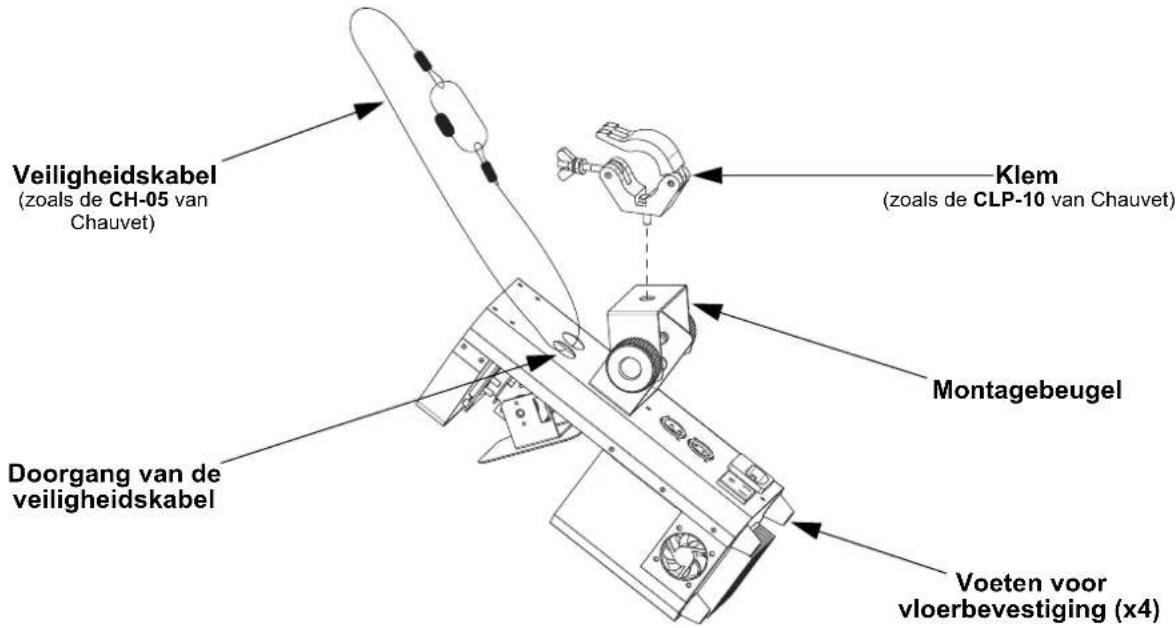

Montagediagram

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie

Menukaart

Modus Programmeerniveaus Beschrijving
Adres Addr A001-512 S	Selecteert de DMX-startadres in
Kanaal-modus	ChMd	5Ch		Selecteert de DMX-persoonlijkheid
		11Ch
Voorstelling modus	ShMd	Auto SP 1-10 Selecteert		de automatische modus en snelheid
		SoUn Selecteert geluidsactieve modus
Gevoeligheid	SEnS	0-100		Stelt de geluidsgevoeligheid
Omgekeerde zwenk	PAn	no		Normale zwenkbediening
		YES		Omgekeerde zwenkbediening
Omgekeerde kantel	tILt	no		Normale kantelbediening
		YES		Omgekeerde kantelbediening
Handmatige modus	MAnu	PAn	P 0-255	Handmatige zwenk-bediening
		tILt	t 0-255	Handmatige kantel-bediening
		Gobo	G 0-255 Handmatige gobo-bediening
		dIMM	d 0-255	Handmatige dimmer-bediening
		Stro	S 0-255	Handmatige stroboscoop-bediening
Versie	uEr	u______		Toont de huidige firmwareversie
Fabrieks-instellingen	LoAd	no		Laadt de fabrieksinstellingen
		YES

DMX-koppeling

De Intimidator Scan 110 kan met een DMX-regelaar werken, indien gekoppeld door seriële DMX-verbindingen. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 502.

Master/slave-verbinding

De Intimidator Scan 110 maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

IRC-6 Infrarood afstandbediening

D Intimidator Scan 110 is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de IRC-6 of downloadinstructies naar www.chauvetdj.com.

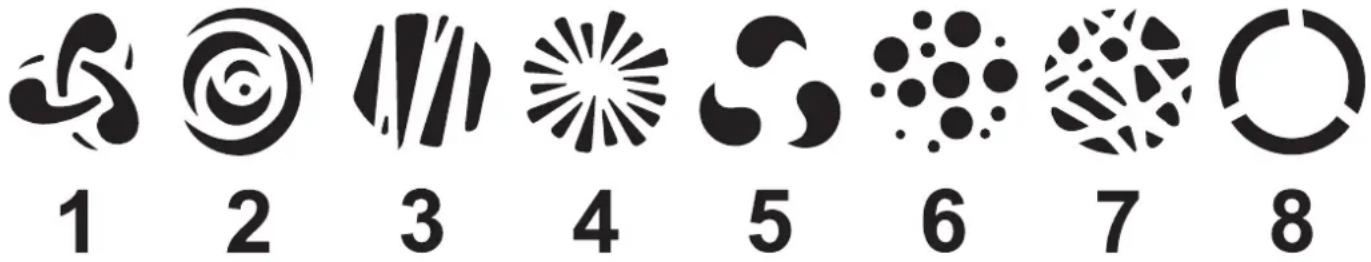

Gobos

DMX-waarden

11Ch

Kanaal Functie Waarde Percentage/instelling
1 Zwenken 000		⇔ 2550 tot 540°
2 Fijn zwenken 000		⇔ 255Fijne bediening van zwenken
3 Kantelen 000		⇔ 2550 tot 270°
4 Fijn kantelen 000		⇔ 255Fijne bediening van kantelen
5 Snelheid 000		⇔ 255Zwenk-/kantel-snelheid, snel tot langzaam
6 Gobo-wiel (zieGobos____)		000 ⇔ 028Open
		029 ⇔ 056Gobo 1
		057 ⇔ 085Gobo 2
		086 ⇔ 113Gobo 3
		114 ⇔ 142Gobo 4
		143 ⇔ 170Gobo 5
		171 ⇔ 199Gobo 6
		200 ⇔ 227Gobo 7
		228 ⇔ 255Gobo 8
7 Stroboscoop		000 ⇔ 015Aan
		016 ⇔ 131Stroboscoop, langzaam tot snel
		132 ⇔ 139Aan
		140 ⇔ 1810 tot 100%, langzaam tot snel
		182 ⇔ 189Aan
		190 ⇔ 231100 tot 0%, langzaam tot snel
		232 ⇔ 239Aan
		240 ⇔ 247Willekeurige stroboscoop
		248 ⇔ 255Aan
8 Dimmer 000		⇔ 2550 tot 100%
9 Functie	Bewegingsmacro	000 ⇔ 069Geen functie
		070 ⇔ 089Verduistering bij zwenk-/kantelbeweging aan
		090 ⇔ 109Verduistering bij zwenk-/kantelbeweging uit
		110 ⇔ 129Verduistering bij gobo-wielbeweging aan
		130 ⇔ 149Verduistering bij gobo-wielbeweging uit
		150 ⇔ 199Geen functie
		200 ⇔ 209Alle herstellen
		210 ⇔ 249Geen functie
		250 ⇔ 255Geluidsactieve program
10	Bewegingsmacro	000 ⇔ 015Geen functie
		016 ⇔ 035Bewegingsmacro 1
		036 ⇔ 055Bewegingsmacro 2
		056 ⇔ 075Bewegingsmacro 3
		076 ⇔ 095Bewegingsmacro 4
		096 ⇔ 115Bewegingsmacro 5
		116 ⇔ 135Bewegingsmacro 6
		136 ⇔ 155Bewegingsmacro 7
		156 ⇔ 175Bewegingsmacro 8
		176 ⇔ 195Bewegingsmacro 9
		196 ⇔ 215Bewegingsmacro 10
		216 ⇔ 235Bewegingsmacro 11
		236 ⇔ 255Bewegingsmacro 12
11	Bewegingsmacrosnelheid	000 ⇔ 255Bewegingsmacrosnelheid, snel tot langzaam

5Ch

Kanaal Functie Waarde Percentage/instelling
1 Zwenken 000	⇔ 255 0 tot 540°
2 Kantelen 000	⇔ 255 0 tot 270°
3 Gobo-wiel (zieGobos____)	000 ⇔ 028 Open
	029 ⇔ 056 Gobo 1
	057 ⇔ 085 Gobo 2
	086 ⇔ 113 Gobo 3
	114 ⇔ 142 Gobo 4
	143 ⇔ 170 Gobo 5
	171 ⇔ 199 Gobo 6
	200 ⇔ 227 Gobo 7
	228 ⇔ 255 Gobo 8
4 Stroboscoop	000 ⇔ 007 Aan
	008 ⇔ 250 Stroboscoop, langzaam tot snel
	251 ⇔ 255 Aan
5 Dimmer 000	⇔ 255 0 tot 100%
