Intimidator Scan 110 - Máquina de efectos Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de efectos (scanner)
Marca	Chauvet
Modelo	Intimidator Scan 110
Alimentación	100-240 VCA, 50/60 Hz (universal)
Temperatura ambiente máxima	40 °C (104 °F)
Índice de protección	IP20 (solo uso en interiores)
Modos DMX	5 canales o 11 canales
Dirección DMX	De A001 a A512
Barrido (Pan)	0 a 540°
Inclinación (Tilt)	0 a 270°
Rueda de gobos	8 gobos (abierto + 7 patrones)
Estroboscopio	Lento a rápido, efectos aleatorios
Regulador	0 a 100 %
Control manual	Pan, Tilt, Gobo, Dimmer, Strobe (valores 0-255)
Modos de funcionamiento	DMX, maestro/esclavo, automático, sonido, manual
Mando a distancia compatible	IRC-6 (infrarrojo) de Chauvet DJ
Montaje	Soporte de suspensión con cable de seguridad obligatorio
Puesta a tierra	Obligatorio, circuito protegido
Fusible	Mismo tipo y amperaje al reemplazar
Conexión en cadena eléctrica	Consulte la etiqueta o manual para el número máximo
Contenido de la caja	Proyector, cable de alimentación, soporte de suspensión, manual de referencia

Preguntas frecuentes - Intimidator Scan 110 Chauvet

¿Cómo ajustar la dirección DMX de inicio?

Utilice el menú Addr (dirección) y seleccione un valor entre A001 y A512 con los botones de flecha, luego confirme con ENTER.

¿Cómo reemplazar el fusible?

Desconecte el equipo, luego con un destornillador de punta plana, levante la tapa del portafusibles. Reemplace el fusible quemado por uno del mismo tipo y amperaje, luego vuelva a colocar la tapa.

¿Cuáles son los modos DMX disponibles?

El Intimidator Scan 110 ofrece dos modos DMX: el modo de 5 canales (5Ch) y el modo de 11 canales (11Ch). El modo de 11 canales proporciona un control preciso del barrido, inclinación, velocidad, gobo, estroboscopio, regulador y macros de movimiento.

¿Cómo usar el modo maestro/esclavo?

Conecte varios equipos en cadena a través de DMX. Configure un equipo en modo maestro (modo show o sonido) y los demás en modo esclavo (dirección DMX configurada en A001). El maestro controla los esclavos.

¿Se puede usar un mando a distancia?

Sí, el equipo es compatible con el mando a distancia por infrarrojos IRC-6 de Chauvet DJ. Puede descargar las instrucciones en www.chauvetdj.com.

¿Cuál es la temperatura ambiente máxima permitida?

La temperatura ambiente máxima es de 40 °C (104 °F). No opere el equipo a temperaturas superiores.

¿Cómo limpiar el equipo?

Desconecte el equipo antes de limpiarlo. Use un paño seco y no abrasivo. No exponga el equipo a la lluvia o la humedad.

¿Qué hacer si el equipo no responde?

Desconecte el equipo, espere unos segundos y vuelva a conectarlo. Si el problema persiste, verifique el fusible. En caso de mal funcionamiento grave, detenga el equipo inmediatamente y comuníquese con el soporte técnico.

¿Cómo invertir el sentido del barrido o la inclinación?

En el menú, vaya a PAn (pan invertido) o tILt (tilt invertido) y ajústelo a YES para invertir el movimiento.

¿Dónde encontrar el manual completo?

El manual de referencia detallado está disponible para descarga gratuita en www.chauvetdj.com. Contiene toda la información de instalación, configuración y mantenimiento.

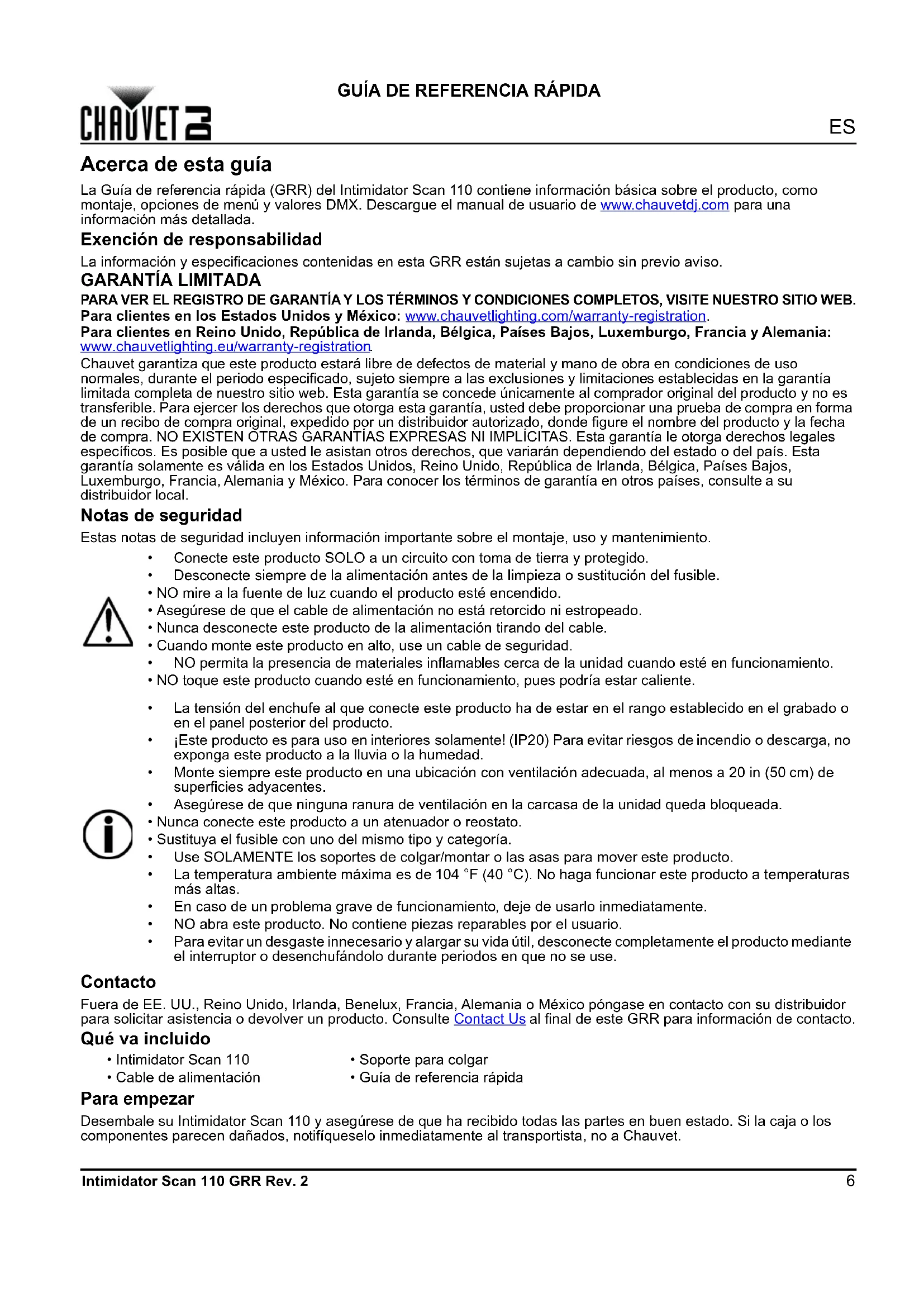

MANUAL DE USUARIO Intimidator Scan 110 Chauvet

La Guía de referencia rápida (GRR) del Intimidator Scan 110 contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.

- NO mire a la fuente de luz cuando el producto esté encendido.

- Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

- Nunca desconecte este producto de la alimentación tirando del cable.

- Cuando monte este producto en alto, use un cable de seguridad.

• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

- NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

- La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

- ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.

- Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

- Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

- Nunca conecte este producto a un atenuador o reostato.

- Sustituya el fusible con uno del mismo tipo y categoría.

• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.

- La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

• NO abra este producto. No contiene piezas reparables por el usuario.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

- Intimidator Scan 110

- Cable de alimentación

- Soporte para colgar

- Guía de referencia rápida

Para empezar

Desembale su Intimidator Scan 110 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Alimentación en cadena

Para ver el máximo número de Intimidator Scan 110 que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

Diagrama de montaje

Descripción del panel de control

Botón Función
	Sale del menú o función actual
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada

Mapa de menú

Modo Niveles de programación Descripción
Dirección A	ddr A001–512	Configura la dirección inicial D		DMX
Modo de canal	ChMd	5Ch		Selecciona la personalidad DMX
		11Ch
Modo de show	ShMd	Auto SP 1–10 Seleccione a el modo Automático y velocidad
		SoUn Seleccione a el modo Activo por sonido
Sensibilidad	SEnS	0–100		Establece el sensibilidad al sonido
Pan inverso	PAn	no		Funcionamiento de desplazamiento lateral normal
		YES		Invierte el funcionamiento del desplazamiento lateral
Inclinación inverso	tILt	no		Funcionamiento inclinación normal
		YES		Invierte el funcionamiento de la inclinación
Modo manual	MAnu	PAn	P 0–255	Control manual de desplazamiento lateral
		tILt	t 0–255	Control manual de inclinación
		Gobo	G 0–255 Control manual de gobo
		dIMM	d 0–255	Control manual de atenuador
		Stro	S 0–255	Control manual de estroboscopio
Versión	uEr	u______		Muestra la versión actual de firmware
Reinicio de fábrica	LoAd	no		Carga los valores por defecto de fábrica
		YES

Enlace DMX

El Intimidator Scan 110 puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com.

Dirección de inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 502.

Conexión Maestro/Esclavo

El Intimidator Scan 110 usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.

IRC-6 (control remoto por infrarrojos)

El Intimidator Scan 110 es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ. Para información adicional sobre el IRC-6 o para descargar las instrucciones, consulte www.chauvetdj.com.

Gobos

Valores DMX

11Ch

Canal Función Valor Porcentaje/Configuración
1 Desplazamiento lateral 000		⇔ 255 0-540°
2	Desplazamiento lateral fino	000 ⇔ 255 Control fino del desplazamiento lateral
3 Inclinación 000		⇔ 255 0-270°
4 Inclinación fina 000		⇔ 255 Control fino de la inclinación
5 Velocidad 000		⇔ 255 Velocidad de desplazamiento lateral/inclinación (rápido a lento)
6	Rueda de gobo (consulteGobos)	000 ⇔ 028 Abierto
		029 ⇔ 056 Gobo 1
		057 ⇔ 085 Gobo 2
		086 ⇔ 113 Gobo 3
		114 ⇔ 142 Gobo 4
		143 ⇔ 170 Gobo 5
		171 ⇔ 199 Gobo 6
		200 ⇔ 227 Gobo 7
		228 ⇔ 255 Gobo 8
7 Estroboscopio		000 ⇔ 015 Encendido
		016 ⇔ 131 Estroboscopio, lento a rápido
		132 ⇔ 139 Encendido
		140 ⇔ 181 0-100%, lento a rápido
		182 ⇔ 189 Encendido
		190 ⇔ 231 100-0%, lento a rápido
		232 ⇔ 239 Encendido
		240 ⇔ 247 Estroboscopio aleatorio
		248 ⇔ 255 Encendido
8 Atenuador 000		⇔ 255 0-100%
9 Función		000 ⇔ 069 Sin función
		070 ⇔ 089 Blackout en movimiento panorámico/inclinación activa
		090 ⇔ 109 Blackout en movimiento panorámico/inclinación inactiva
		110 ⇔ 129 Blackout en movimiento de rueda de gobo activa
		130 ⇔ 149 Blackout en movimiento de rueda de gobo inactiva
		150 ⇔ 199 Sin función
		200 ⇔ 209 Reiniciar todos
		210 ⇔ 249 Sin función
		250 ⇔ 255 Programa activo por sonido
10	Macro de movimiento	000 ⇔ 015 Sin función
		016 ⇔ 035 Macro de movimiento 1
		036 ⇔ 055 Macro de movimiento 2
		056 ⇔ 075 Macro de movimiento 3
		076 ⇔ 095 Macro de movimiento 4
		096 ⇔ 115 Macro de movimiento 5
		116 ⇔ 135 Macro de movimiento 6
		136 ⇔ 155 Macro de movimiento 7
		156 ⇔ 175 Macro de movimiento 8
		176 ⇔ 195 Macro de movimiento 9
		196 ⇔ 215 Macro de movimiento 10
		216 ⇔ 235 Macro de movimiento 11
		236 ⇔ 255 Macro de movimiento 12
11	Velocidad de macro	000 ⇔ 255 Velocidad de macro de movimiento, rápido a lento

5Ch

Canal Función Valor Porcentaje/Configuración
1 Desp	azamiento lateral 000	⇔ 255	0–540°
2 Inclinación 000		⇔ 255	0–270°
3	Rueda de gobo (consulteGobos)	000 ⇔ 028	Abierto
		029 ⇔ 056	Gobo 1
		057 ⇔ 085	Gobo 2
		086 ⇔ 113	Gobo 3
		114 ⇔ 142	Gobo 4
		143 ⇔ 170	Gobo 5
		171 ⇔ 199	Gobo 6
		200 ⇔ 227	Gobo 7
		228 ⇔ 255	Gobo 8
4 Estroboscopio		000 ⇔ 007	Encendido
		008 ⇔ 250	Estroboscopio, lento a rápido
		251 ⇔ 255	Encendido
5 Atenuador 000		⇔ 255	0–100%
