Tipo di prodotto	Macchina ad effetto (scanner)
Marca	Chauvet
Modello	Intimidator Scan 110
Alimentazione	100-240 VAC, 50/60 Hz (universale)
Temperatura ambiente massima	40 °C (104 °F)
Grado di protezione	IP20 (solo per uso interno)
Modi DMX	5 canali o 11 canali
Indirizzo DMX	Da A001 a A512
Pan	0 a 540°
Tilt	0 a 270°
Ruota gobo	8 gobo (aperto + 7 motivi)
Stroboscopio	Lento a veloce, effetti casuali
Dimmer	0 a 100%
Controllo manuale	Pan, Tilt, Gobo, Dimmer, Strobe (valori 0-255)
Modalità operative	DMX, master/slave, automatico, audio, manuale
Telecomando compatibile	IRC-6 (a infrarossi) di Chauvet DJ
Montaggio	Staffa di sospensione con cavo di sicurezza obbligatorio
Messa a terra	Obbligatoria, circuito protetto
Fusibile	Stesso tipo e amperaggio durante la sostituzione
Collegamento in cascata	Consultare l'etichetta o il manuale per il numero massimo
Contenuto della confezione	Proiettore, cavo di alimentazione, staffa di sospensione, manuale di riferimento

Domande frequenti - Intimidator Scan 110 Chauvet

Come impostare l'indirizzo DMX iniziale?

Utilizzare il menu Addr (indirizzo) e selezionare un valore tra A001 e A512 con i pulsanti freccia, quindi confermare con ENTER.

Come sostituire il fusibile?

Scollegare l'apparecchio, quindi con un cacciavite a testa piatta, sollevare il coperchio del portafusibile. Sostituire il fusibile bruciato con uno dello stesso tipo e amperaggio, quindi rimontare.

Quali sono i modi DMX disponibili?

L'Intimidator Scan 110 offre due modi DMX: il modo a 5 canali (5Ch) e il modo a 11 canali (11Ch). Il modo a 11 canali offre un controllo preciso di pan, tilt, velocità, gobo, stroboscopio, dimmer e macro di movimento.

Come utilizzare la modalità master/slave?

Collegare più apparecchi in cascata tramite DMX. Impostare un apparecchio in modalità master (modo show o audio) e gli altri in modalità slave (indirizzo DMX impostato su A001). Il master controlla gli slave.

Si può usare un telecomando?

Sì, l'apparecchio è compatibile con il telecomando a infrarossi IRC-6 di Chauvet DJ. È possibile scaricare le istruzioni su www.chauvetdj.com.

Qual è la temperatura ambiente massima consentita?

La temperatura ambiente massima è di 40 °C (104 °F). Non far funzionare l'apparecchio a temperature superiori.

Come pulire l'apparecchio?

Scollegare l'apparecchio prima della pulizia. Utilizzare un panno asciutto e non abrasivo. Non esporre l'apparecchio alla pioggia o all'umidità.

Cosa fare se l'apparecchio non risponde?

Scollegare l'apparecchio, attendere qualche secondo e ricollegarlo. Se il problema persiste, controllare il fusibile. In caso di grave malfunzionamento, arrestare immediatamente l'apparecchio e contattare il supporto tecnico.

Come invertire la direzione di pan o tilt?

Nel menu, vai su PAn (pan invertito) o tILt (tilt invertito) e imposta su YES per invertire il movimento.

Dove trovare il manuale completo?

Il manuale di riferimento dettagliato è disponibile per il download gratuito su www.chauvetdj.com. Contiene tutte le informazioni di installazione, configurazione e manutenzione.

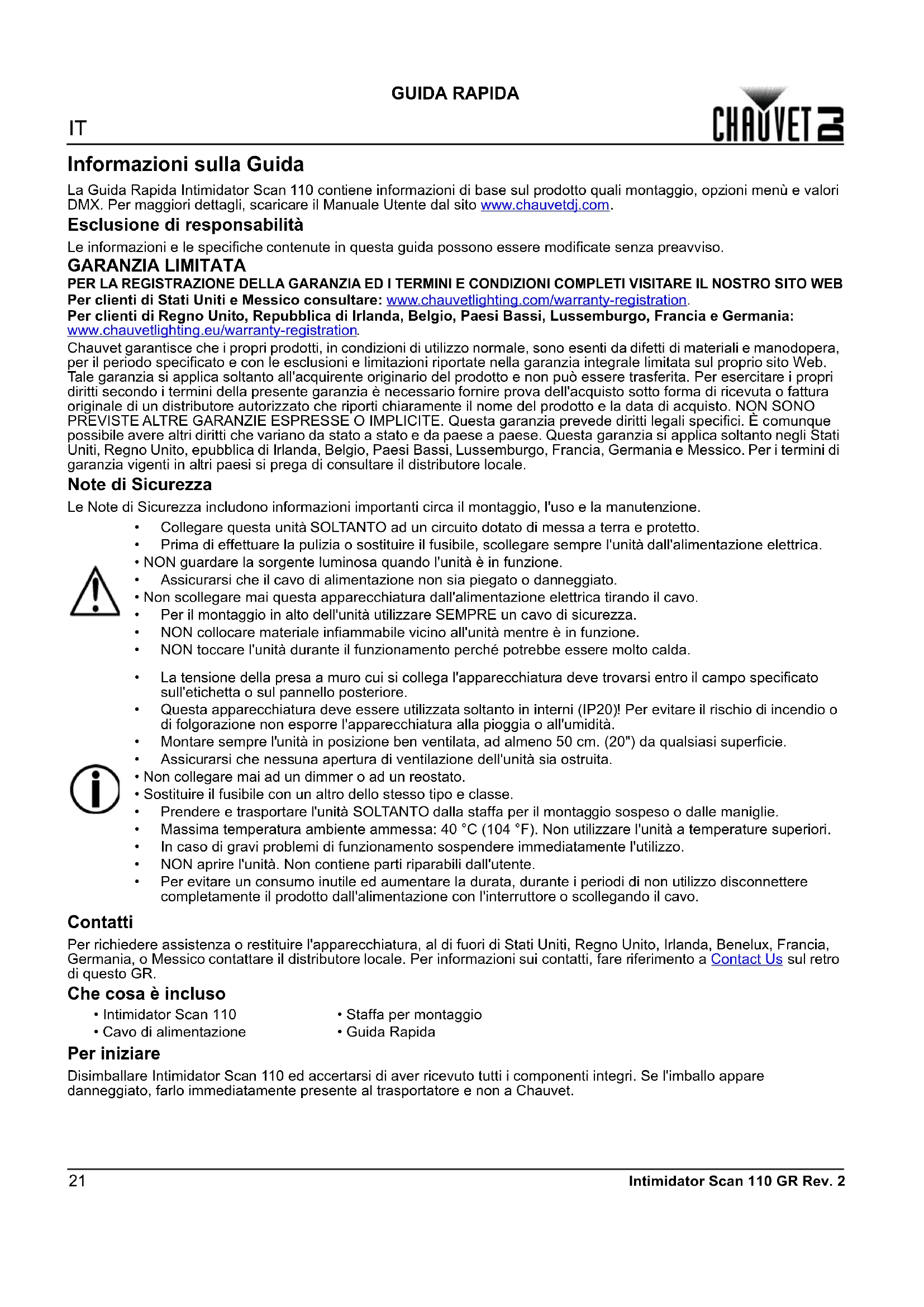

MANUALE UTENTE Intimidator Scan 110 Chauvet

Informazioni sulla Guida

La Guida Rapida Intimidator Scan 110 contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
  • NON guardare la sorgente luminosa quando l'unità è in funzione.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.

• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.

• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

- La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

- Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

• Non collegare mai ad un dimmer o ad un reostato.

- Sostituire il fusibile con un altro dello stesso tipo e classe.

- Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Che cosa è incluso

- Intimidator Scan 110

• Staffa per montaggio

• Cavo di alimentazione

- Guida Rapida

Per iniziare

Disimballare Intimidator Scan 110 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Collegamento

Per il numero massimo di unità collegabili in cascata a 120 V oppure a 240 V, fare riferimento al Manuale Utente o alla targhetta collocata sul prodotto.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamento del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

Schema di montaggio

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di uscire dal menù o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Modalità Livelli di programmazione Descrizione
Indirizzo Addr A001-512		mposta l'indirizzo DMX iniziale
Modalità canale	ChMd	5Ch		Seleziona la funzione DMX
		11Ch
Modalità mostra	ShMd	Auto SP 1-10 Selezione		la modalità Automatica e velocità
		SoUn Seleziona la modalità Attivazione sonora
Sensibilità	SEnS	0-100		Imposta i sensibilità sonora
Rotazione inversa	PAn	no		Funzionamento in rotazione normale
		YES		Funzionamento in rotazione inversa
Brandeggio inverso	tILt	no		Funzionamento in brandeggio normale
		YES		Funzionamento in brandeggio inverso
Modalità manuale	MAnu	PAn	P 0-255	Controllo manuale della rotazione
		tILt	t 0-255	Controllo manuale della brandeggio
		Gobo G 0-255 Controllo		manuale della gobo
		dIMM	d 0-255	Controllo manuale della dimmer
		Stro	S 0-255	Controllo manuale della stroboscopio
Versione	uEr	u______		Visualizza la versione attuale del firmware
Impostazione di fabbrica	LoAd	no		Carica le impostazioni standard
		YES

Collegamento DMX

Intimidator Scan 110 può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 502.

Collegamento Master/Slave

In modalità Master/Slave, Intimidator Scan 110 utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

IRC-6 (Telecomando a infrarossi)

Intimidator Scan 110 è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori informazioni sul Telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il sito Web www.chauvetdj.com.

Gobos

DMX Values
11Ch

Canale	Funzione	Valore	Percentuale/Impostazione
1 Rotazione 000		⇔ 255	Da 0 a 540°
2 Rotazione fine 000		⇔ 255	Controllo fine della rotazione
3 Brandeggio 000		⇔ 255	Da 0 a 270°
4 Brandeggio fine 000		⇔ 255	Controllo fine del brandeggio
5 Velocità 000		⇔ 255	Velocità rotazione/brandeggio, da rapida a lenta
6 Ruota gobo (vediGobos____)		000 ⇔ 028	Aperto
		029 ⇔ 056	Gobo 1
		057 ⇔ 085	Gobo 2
		086 ⇔ 113	Gobo 3
		114 ⇔ 142	Gobo 4
		143 ⇔ 170	Gobo 5
		171 ⇔ 199	Gobo 6
		200 ⇔ 227	Gobo 7
		228 ⇔ 255	Gobo 8
7 Stroboscopio		000 ⇔ 015	Acceso
		016 ⇔ 131	Stroboscopio, da lenta a rapida
		132 ⇔ 139	Acceso
		140 ⇔ 181	0–100%, da lenta a rapida
		182 ⇔ 189	Acceso
		190 ⇔ 231	100–0%, da lenta a rapida
		232 ⇔ 239	Acceso
		240 ⇔ 247	Stroboscopio casuale
		248 ⇔ 255	Acceso
8 Dimmer	000	⇔ 255	0–100%
9 Funzione		000 ⇔ 069	Nessuna funzione
		070 ⇔ 089	Oscuramento su rotazione/brandeggio attivo
		090 ⇔ 109	Oscuramento su rotazione/brandeggio inattivo
		110 ⇔ 129	Oscuramento su movimento ruota gobo attivo
		130 ⇔ 149	Oscuramento su movimento ruota gobo inattivo
		150 ⇔ 199	Nessuna funzione
		200 ⇔ 209	Reimpostazione di tutti
		210 ⇔ 249	Nessuna funzione
		250 ⇔ 255	Programma attivazione sonora
10	Macro di movimento	000 ⇔ 015	Nessuna funzione
		016 ⇔ 035	Macro di movimento 1
		036 ⇔ 055	Macro di movimento 2
		056 ⇔ 075	Macro di movimento 3
		076 ⇔ 095	Macro di movimento 4
		096 ⇔ 115	Macro di movimento 5
		116 ⇔ 135	Macro di movimento 6
		136 ⇔ 155	Macro di movimento 7
		156 ⇔ 175	Macro di movimento 8
		176 ⇔ 195	Macro di movimento 9
		196 ⇔ 215	Macro di movimento 10
		216 ⇔ 235	Macro di movimento 11
		236 ⇔ 255	Macro di movimento 12
11	Velocità macro	000 ⇔ 255	Velocità macro movimento, da rapida a lenta

5Ch

Canale	Funzione	Valore	Percentuale/Impostazione
1 Rotazione 000		⇔ 255	Da 0 a 540°
2 Brandeggio 000		⇔ 255	Da 0 a 270°
3 Ruota gobo (vediGobos____)		000 ⇔ 028	Aperto
		029 ⇔ 056	Gobo 1
		057 ⇔ 085	Gobo 2
		086 ⇔ 113	Gobo 3
		114 ⇔ 142	Gobo 4
		143 ⇔ 170	Gobo 5
		171 ⇔ 199	Gobo 6
		200 ⇔ 227	Gobo 7
		228 ⇔ 255	Gobo 8
4 Stroboscopio		000 ⇔ 007	Acceso
		008 ⇔ 250	Stroboscopio, da lenta a rapida
		251 ⇔ 255	Acceso
5 Dimmer 000		⇔ 255	0–100%
