Intimidator Scan 110 - Effektmaschine Chauvet - Kostenlose Bedienungsanleitung

Produkttyp	Effektmaschine (Scanner)
Marke	Chauvet
Modell	Intimidator Scan 110
Stromversorgung	100-240 V~, 50/60 Hz (universal)
Maximale Umgebungstemperatur	40 °C (104 °F)
Schutzart	IP20 (nur für den Innenbereich)
DMX-Modi	5 Kanäle oder 11 Kanäle
DMX-Adresse	Von A001 bis A512
Schwenken (Pan)	0 bis 540°
Neigen (Tilt)	0 bis 270°
Goborad	8 Gobos (offen + 7 Muster)
Stroboskop	Langsam bis schnell, Zufallseffekte
Dimmer	0 bis 100 %
Manuelle Steuerung	Pan, Tilt, Gobo, Dimmer, Strobe (Werte 0-255)
Betriebsmodi	DMX, Master/Slave, Auto, Musik, Manuell
Kompatible Fernbedienung	IRC-6 (Infrarot) von Chauvet DJ
Montage	Aufhängebügel mit Sicherungsseil (obligatorisch)
Erdung	Erforderlich, geschützter Stromkreis
Sicherung	Beim Austausch gleicher Typ und gleiche Stromstärke
Stromverkettung	Max. Anzahl auf Etikett oder Handbuch beachten
Lieferumfang	Scheinwerfer, Netzkabel, Aufhängebefestigung, Referenzhandbuch

Häufig gestellte Fragen - Intimidator Scan 110 Chauvet

Wie stelle ich die DMX-Startadresse ein?

Verwenden Sie das Menü Addr (Adresse) und wählen Sie mit den Pfeiltasten einen Wert zwischen A001 und A512 aus, bestätigen Sie dann mit ENTER.

Wie tausche ich die Sicherung aus?

Trennen Sie das Gerät vom Strom, heben Sie dann mit einem Schlitzschraubendreher die Abdeckung des Sicherungshalters an. Ersetzen Sie die defekte Sicherung durch eine Sicherung desselben Typs und derselben Stromstärke und setzen Sie die Abdeckung wieder auf.

Welche DMX-Modi sind verfügbar?

Der Intimidator Scan 110 bietet zwei DMX-Modi: den 5-Kanal-Modus (5Ch) und den 11-Kanal-Modus (11Ch). Der 11-Kanal-Modus ermöglicht eine präzise Steuerung von Schwenken, Neigen, Geschwindigkeit, Gobo, Stroboskop, Dimmer und Bewegungsmakros.

Wie verwende ich den Master/Slave-Modus?

Verbinden Sie mehrere Geräte über DMX in einer Kette. Konfigurieren Sie ein Gerät als Master (Show- oder Musikmodus) und die anderen als Slave (DMX-Adresse auf A001 eingestellt). Der Master steuert die Slaves.

Kann eine Fernbedienung verwendet werden?

Ja, das Gerät ist mit der Infrarot-Fernbedienung IRC-6 von Chauvet DJ kompatibel. Die Anleitung können Sie unter www.chauvetdj.com herunterladen.

Was ist die maximal zulässige Umgebungstemperatur?

Die maximale Umgebungstemperatur beträgt 40 °C (104 °F). Betreiben Sie das Gerät nicht bei höheren Temperaturen.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Strom. Verwenden Sie ein trockenes, nicht scheuerndes Tuch. Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.

Was tun, wenn das Gerät nicht mehr reagiert?

Trennen Sie das Gerät vom Strom, warten Sie einige Sekunden und schließen Sie es wieder an. Wenn das Problem weiterhin besteht, überprüfen Sie die Sicherung. Bei schwerwiegenden Störungen schalten Sie das Gerät sofort aus und wenden Sie sich an den technischen Support.

Wie kehre ich die Schwenk- oder Neigungsrichtung um?

Gehen Sie im Menü zu PAn (Pan invertiert) oder tILt (Tilt invertiert) und stellen Sie auf YES, um die Bewegung umzukehren.

Wo finde ich das vollständige Handbuch?

Das ausführliche Referenzhandbuch steht auf www.chauvetdj.com zum kostenlosen Download zur Verfügung. Es enthält alle Installations-, Konfigurations- und Wartungsinformationen.

BEDIENUNGSANLEITUNG Intimidator Scan 110 Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Intimidator Scan 110 finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

- Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

- Bei Montage über Kopf immer ein Sicherungsseil verwenden.

- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

- Intimidator Scan 110

- Netzkabel

- Hängebügel

- Schnellanleitung

Start

Packen Sie Ihren Intimidator Scan 110 aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Informationen zur maximalen Anzahl der Intimidator Scan 110-Geräte, die bei 120 V oder 240 V in Serie geschaltet werden können, finden Sie in der Bedienungsanleitung oder auf dem Typenschild am Gerät.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

Montageansicht

Beschreibung des Bedienfeldes

Taste Funktion
	Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
	Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen
	Aktiviert eine Menüoption oder einen ausgewählten Wert

Menükarte

Modus Programmierebenen Beschreibung
Adresse Addr A001-512 Stellt die DMX-Startadresse ein
Kanal-Modus	ChMd	5Ch		Wählt DMX-Eigenschaften
		11Ch
Show-Modus	ShMd	Auto SP 1-10 Wählt den		Auto-Modus und Geschwindigkeit aus
		SoUn		Wählt den Musiksteuerungs-Modus aus
Empfindlichkeit	SEnS	0-100		Musikempfindlichkeitssteuerung
Umgekehrter Schwenk	PAn	no		Normaler Schwenk-Modus
		YES		Umgekehrter Schwenk-Modus
Umgekehrter Neigung	tILt	no		Normaler Neigungs-Modus
		YES		Umgekehrter Neigungs-Modus
Manuelle-Modus	MAnu	PAn	P 0-255	Manuelle Steuerung des Schwenk
		tILt	t 0-255	Manuelle Steuerung des Neigung
		Gobo	G 0-255 Manuelle Steuerung des Gobo
		dIMM	d 0-255	Manuelle Steuerung des Dimmer
		Stro	S 0-255	Manuelle Steuerung des Stroboskopeffekt
Version	uEr	u__		Zeigt die aktuelle Firmware-Version an
Werkszustand zurücksetzen	LoAd	no		Lädt Werkseinstellung
		YES

DMX-Verbindung

Der Intimidator Scan 110 kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com herunter.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 502.

Master/Slave-Schaltung

Der Intimidator Scan 110 verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

IRC-6 (Infrarot-Fernbedienung)

Der Intimidator Scan 110 ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Weitere Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie unter www.chauvetdj.com.

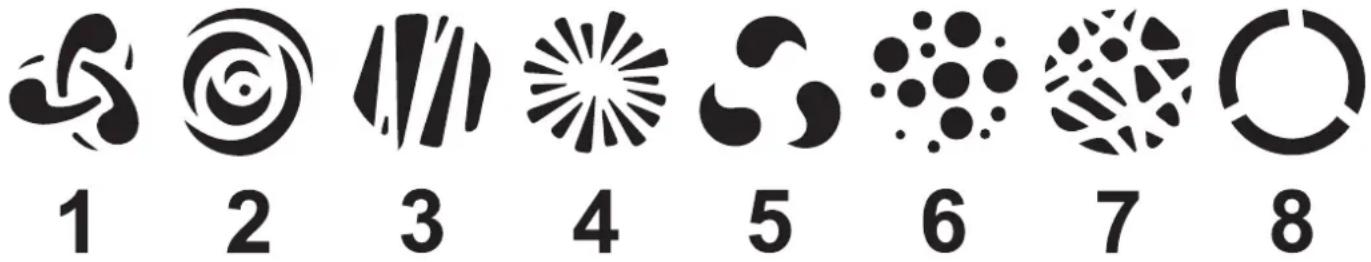

Gobos

DMX-Werte
11Ch

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000		⇔ 2550 bis 540°
2 Schwenkung fein 000		⇔ 255Feinkontrolle der Schwenkung
3 Neigung 000		⇔ 2550 bis 270°
4 Neigung fein 000		⇔ 255Feinkontrolle der Neigung
5 Geschwindigkeit 000		⇔ 255Schwenkungs-/Neigungsgeschwindigkeit, schnell bis langsam
6 Goborad (sieheGobos____)		000 ⇔ 028Offen
		029 ⇔ 056Gobo 1
		057 ⇔ 085Gobo 2
		086 ⇔ 113Gobo 3
		114 ⇔ 142Gobo 4
		143 ⇔ 170Gobo 5
		171 ⇔ 199Gobo 6
		200 ⇔ 227Gobo 7
		228 ⇔ 255Gobo 8
7 Stroboskopeffekt		000 ⇔ 015An
		016 ⇔ 131Stroboskopeffekt, langsam bis schnell
		132 ⇔ 139An
		140 ⇔ 1810 bis 100%, langsam bis schnell
		182 ⇔ 189An
		190 ⇔ 231100 bis 0%, langsam bis schnell
		232 ⇔ 239An
		240 ⇔ 247Zufalls-Stroboskopeffekt
		248 ⇔ 255An
8 Dimmer	000	⇔ 2550 bis 100%
9 Funktion		000 ⇔ 069Keine Funktion
		070 ⇔ 089Verdunkelung bei Schwenkungs-/Neigungsbewegung an
		090 ⇔ 109Verdunkelung bei Schwenkungs-/Neigungsbewegung aus
		110 ⇔ 129Verdunkelung bei Goboradbewegung an
		130 ⇔ 149Verdunkelung bei Goboradbewegung aus
		150 ⇔ 199Keine Funktion
		200 ⇔ 209Alle zurücksetzen
		210 ⇔ 249Keine Funktion
		250 ⇔ 255Musiksteuerungsprogramm
10	Makrobewegungen	000 ⇔ 015Keine Funktion
		016 ⇔ 035Makrobewegungen 1
		036 ⇔ 055Makrobewegungen 2
		056 ⇔ 075Makrobewegungen 3
		076 ⇔ 095Makrobewegungen 4
		096 ⇔ 115Makrobewegungen 5
		116 ⇔ 135Makrobewegungen 6
		136 ⇔ 155Makrobewegungen 7
		156 ⇔ 175Makrobewegungen 8
		176 ⇔ 195Makrobewegungen 9
		196 ⇔ 215Makrobewegungen 10
		216 ⇔ 235Makrobewegungen 11
		236 ⇔ 255Makrobewegungen 12
11	Makrogeschwindigkeit	000 ⇔ 255Makrobewegungsgeschwindigkeit, schnell bis langsam

5Ch

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000		⇔ 2550 bis 540°
2 Neigung 000		⇔ 2550 bis 270°
3 Goborad (sieheGobos____)		000 ⇔ 028 Offen
		029 ⇔ 056 Gobo 1
		057 ⇔ 085 Gobo 2
		086 ⇔ 113 Gobo 3
		114 ⇔ 142 Gobo 4
		143 ⇔ 170 Gobo 5
		171 ⇔ 199 Gobo 6
		200 ⇔ 227 Gobo 7
		228 ⇔ 255 Gobo 8
4 Stroboskopeffekt		000 ⇔ 007 An
		008 ⇔ 250 Stroboskopeffekt, langsam bis schnell
		251 ⇔ 255 An
5 Dimmer 000		⇔ 2550 bis 100%

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Germany Website: www.chauvetdj.eu

Voice: [phone]

Chauvet Mexico
