Producttype	LED-effectmachine
Merk	Chauvet
Model	SlimPAR Q USB
Voeding	100-240 VAC, 50/60 Hz (universele voeding)
Verbruik	Ongeveer 30 W (schatting)
Afmetingen (ongeveer)	200 x 200 x 250 mm
Gewicht (ongeveer)	1,5 kg
Lichtbronnen	Quad LED (rood, groen, blauw, amber)
Besturingsmodi	DMX (4, 5 of 10 kanalen), master/slave, standalone (automatische programma's)
Belangrijke functies	Statische kleuren (19 kleuren), automatische programma's (4 types), stroboscoop, dimmer, kleurmacros
DMX-adressering	Instelbaar startadres van 1 tot 508 (afhankelijk van modus)
Elektrische keten	Tot 10 apparaten op 120 V mogelijk (schatting)
Maximale omgevingstemperatuur	45 °C
Beschermingsklasse	IP65 (tijdelijk buitengebruik, niet onderdompelen)
Montage	Montagebeugel met stelhendel, veiligheidskabel verplicht
Connectiviteit	DMX via XLR 3-pins, voeding via netsnoer
Onderhoud en reiniging	Uitschakelen voor reiniging, droge doek gebruiken
Veiligheid	Aarding verplicht, niet in de lichtbron kijken, veiligheidskabel gebruiken, apparaat niet openen
Reserveonderdelen en repareerbaarheid	Vervangbare zekering (zelfde type en stroomsterkte), geen door gebruiker te repareren onderdelen binnenin
Algemene informatie	Beperkte garantie, online registratie vereist. Handleiding beschikbaar in meerdere talen op chauvetdj.com

Veelgestelde vragen - SlimPAR Q USB Chauvet

Hoe stel ik het DMX-startadres in?

Navigeer met de knoppen door het menu totdat 4Ch, 5Ch of 10Ch wordt weergegeven. Gebruik de pijltjes om de modus te selecteren en bevestig. Het startadres verschijnt (bijv. d 1). Gebruik de pijltjes om het adres (1-508) te kiezen en bevestig.

Hoe stel ik de master/slave-modus in?

Verbind de apparaten in een keten met DMX-kabels. Selecteer op het masterapparaat een automatisch programma (P1 tot P4) of een statische kleur. Stel op de slaves het DMX-adres in op d 1 (of een adres buiten het masterbereik) zodat ze de master volgen.

Hoe gebruik ik aangepaste statische kleuren?

Selecteer in het menu u----. Gebruik de pijltjes om de waarden voor rood (r: 0-255), groen (g: 0-255), blauw (b: 0-255) en amber (A: 0-255) in te stellen. Bevestig elke waarde.

Welke automatische programma's zijn beschikbaar?

Vier programma's: P1 (4 kleuren in clips), P2 (4 kleuren in pulsatie), P3 (19 kleuren in clips), P4 (19 kleuren in fade). De snelheid wordt ingesteld via S-- (S 1-100).

Hoe stel ik de dimmersnelheid in?

Selecteer in het menu diM. Kies uit oFF (snelle respons), diM1, diM2 of diM3 (langzaam naar snel). Bevestig uw keuze.

Hoe activeer ik de stroboscoop?

Gebruik in DMX-modus 10 kanalen kanaal 7 (Strobe). Waarden 064-084 geven een langzame tot snelle stroboscoop. Waarden 000-010 schakelen de stroboscoop uit.

Wat zijn de essentiële veiligheidsmaatregelen?

Het apparaat MOET worden aangesloten op een geaard stopcontact. Kijk nooit rechtstreeks in het licht. Gebruik een veiligheidskabel bij verhoogde montage. Niet onderdompelen (IP65 echter). Uitschakelen voor reiniging of vervanging van de zekering.

Hoe reinig ik het apparaat?

Schakel het apparaat uit. Gebruik een zachte, droge doek om de buitenkant schoon te maken. Gebruik geen oplosmiddelen of schurende middelen. Zorg ervoor dat de ventilatiesleuven niet geblokkeerd zijn.

Hoe vervang ik de zekering?

Schakel het apparaat uit. Zoek de zekeringhouder op het achterpaneel. Verwijder deze en vervang de zekering door een van hetzelfde type en dezelfde stroomsterkte (meestal aangegeven op het etiket). Gebruik nooit een zekering met een hogere waarde.

Waar vind ik de garantie en hoe registreer ik deze?

De beperkte garantie wordt beschreven op de website van Chauvet. Registreer via www.chauvetlighting.com/warranty-registration (VS/Mexico) of www.chauvetlighting.eu/warranty-registration (Europa). Bewaar uw aankoopbewijs.

GEBRUIKSAANWIJZING SlimPAR Q USB Chauvet

Over deze handleiding

De SlimPAR Pro Q IP Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.

- GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

- RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

- Dit product NIET onderdompelen (IP65). Tijdelijke gebruik buitenshuis is prima.

- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 50 cm van de aangrenzende oppervlakken.

- Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• SlimPAR Pro Q IP
• Stroomsnoer
  • Beknopte handleiding

Om te beginnen

Pak uw SlimPAR Pro Q IP uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Voor het maximale aantal SlimPAR Pro Q IP-producten die via power link kunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of de sticker op het product.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

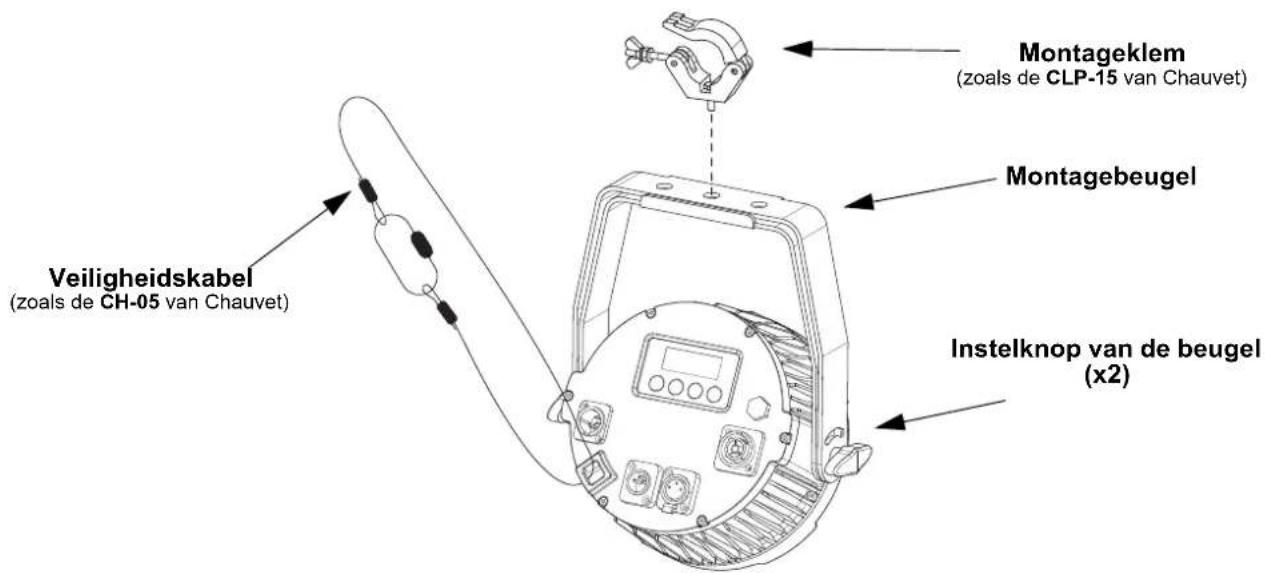

Montagediagram

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie

Menukaart

Raadpleeg de productpagina van SlimPAR Pro Q IP op www.chauvetdj.com voor de nieuwste menukaart.

Hoofdniveau Programmeerniveaus Beschrijving
DMX-Modus	4Ch d 1-508			Stelt het DMX startadres in5Ch d 1-506
	10Ch d 1-496
Statische kleuren C-- C 1-19 quad-chip mbet minimaal 15 kleuren hebben
Automatische programma's	P--	P 1 4-kleurenprogramma (snap)
		P 2 4-kleurenprogramma (pulseffect)
		P 3 19-kleurenprogramma (snap)
		P 4 19-kleurenprogramma (vervagen)
Snelheid S-- S 1-100 Programmasnelheid voor P 1-4
Auto Dimmer	diM	oFF		dimmer snelheidsinstellingen, langzaam tot snel
		diM1
		diM2
		diM3
Aangepaste kleurenmenging	u----	r 0-255		Aangepaste statische kleurenCombineer rood, groen, blauw, en amber.
		G 0-255
		b 0-255
		A 0-255
Besturingsmodus	SEt	PASS	on	Vergrendelt het display (toegangscode is,,),,,,()
			oFF
		rEST	no	Terugzetten naar fabrieksinstellingen
			YES

DMX-koppeling

De SlimPAR Pro Q IP kan met een DMX-regelaar werken. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 503.

Master/slave-verbinding

De SlimPAR Pro Q IP maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

DMX-waarden

4CH	5CH	10CH	Functie	Waarde	Percent/instelling
	1	1	Dimmer	000 ⇔ 255	0–100%
1	2	2	Rood	000 ⇔ 255	0–100%
2	3	3	Groen	000 ⇔ 255	0–100%
3 4 4 Blauw 000 ⇔ 255 0–100%
4	5	5	Amber	000 ⇔ 255	0-100%
		6 Kleuren macro's		000 ⇔ 010	Geen functie.
				011 ⇔ 255	Kleurenmacro's
		7 Stroboscoop		000 ⇔ 010	Geen functie.
				064 ⇔ 084	Stroboscoop, langzaam tot snel
		8	Automatische programma's	000 ⇔ 005	Geen functie.
				006 ⇔ 068	Programma 1, 4-kleurenprogramma (snap)
				069 ⇔ 131	Programma 2, 4-kleurenprogramma (pulseffect)
				132 ⇔ 194	Programma 3, 19-kleurenprogramma (snap)
				195 ⇔ 255	Programma 4, 19-kleurenprogramma (vervagen)
		9	Programmasnelheid	000 ⇔ 255	Langzaam tot snel
		10	Dimmersnelheid	000 ⇔ 051	Dimmersnelheid ingesteld vanaf display
				052 ⇔ 101	Uit
				102 ⇔ 152	diM1
				153 ⇔ 203	diM2
				204 ⇔ 255	diM3
