SlimPAR Q USB - Máquina de efectos Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de efecto LED
Marca	Chauvet
Modelo	SlimPAR Q USB
Alimentación	100-240 VCA, 50/60 Hz (alimentación universal)
Consumo	Aproximadamente 30 W (estimación)
Dimensiones (aprox.)	200 x 200 x 250 mm
Peso (aprox.)	1,5 kg
Fuentes de luz	LED cuádruple (rojo, verde, azul, ámbar)
Modos de control	DMX (4, 5 o 10 canales), maestro/esclavo, autónomo (programas automáticos)
Funciones principales	Colores estáticos (19 colores), programas automáticos (4 tipos), estroboscopio, atenuación, macros de color
Direccionamiento DMX	Dirección de inicio configurable de 1 a 508 (según el modo)
Conexión en cadena eléctrica	Posible hasta 10 dispositivos en 120 V (estimación)
Temperatura ambiente máxima	45 °C
Índice de protección	IP65 (uso exterior temporal, no sumergir)
Montaje	Soporte de montaje con manija de ajuste, cable de seguridad obligatorio
Conectividad	DMX mediante XLR de 3 pines, alimentación por cable de red
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño seco
Seguridad	Conexión a tierra obligatoria, no exponer los ojos a la fuente de luz, usar un cable de seguridad, no abrir el dispositivo
Piezas de repuesto y reparabilidad	Fusible reemplazable (mismo tipo y amperaje), ninguna pieza reparable por el usuario en el interior
Información general	Garantía limitada, registro en línea requerido. Manual disponible en varios idiomas en chauvetdj.com

Preguntas frecuentes - SlimPAR Q USB Chauvet

¿Cómo ajustar la dirección DMX de inicio?

Navegue en el menú con los botones hasta que aparezca 4Ch, 5Ch o 10Ch. Use las flechas para seleccionar el modo y luego confirme. Se muestra la dirección de inicio (ej: d 1). Use las flechas para elegir la dirección (1-508) y confirme.

¿Cómo configurar el modo maestro/esclavo?

Conecte los dispositivos en cadena con cables DMX. En el dispositivo maestro, seleccione un programa automático (P1 a P4) o un color estático. En los esclavos, ajuste la dirección DMX a d 1 (o cualquier dirección fuera del rango del maestro) para que sigan al maestro.

¿Cómo usar colores estáticos personalizados?

En el menú, seleccione u----. Use las flechas para ajustar los valores de rojo (r: 0-255), verde (g: 0-255), azul (b: 0-255) y ámbar (A: 0-255). Confirme cada valor.

¿Cuáles son los programas automáticos disponibles?

Cuatro programas: P1 (4 colores en destello), P2 (4 colores en pulsación), P3 (19 colores en destello), P4 (19 colores en fundido). La velocidad se ajusta mediante S-- (S 1-100).

¿Cómo ajustar la velocidad del atenuador (dimmer)?

En el menú, seleccione diM. Elija entre oFF (respuesta rápida), diM1, diM2 o diM3 (lento a rápido). Confirme su elección.

¿Cómo activar el estroboscopio?

En modo DMX de 10 canales, use el canal 7 (Strobe). Los valores 064-084 producen un estroboscopio lento a rápido. Los valores 000-010 desactivan el estroboscopio.

¿Cuáles son las precauciones de seguridad esenciales?

El dispositivo DEBE estar conectado a un tomacorriente con conexión a tierra. Nunca exponga los ojos directamente a la luz. Use un cable de seguridad al montar en altura. No sumergir (IP65 sin embargo). Desconecte antes de limpiar o reemplazar el fusible.

¿Cómo limpiar el dispositivo?

Desconecte el dispositivo. Use un paño suave y seco para limpiar la superficie exterior. No use solventes ni productos abrasivos. Asegúrese de que las ranuras de ventilación no estén obstruidas.

¿Cómo reemplazar el fusible?

Desconecte el dispositivo. Localice el portafusibles en el panel trasero. Retírelo y reemplace el fusible por uno del mismo tipo y mismo amperaje (generalmente indicado en la etiqueta). Nunca use un fusible de mayor capacidad.

¿Dónde encontrar la garantía y cómo registrarla?

La garantía limitada se detalla en el sitio web de Chauvet. Para registrarla, visite www.chauvetlighting.com/warranty-registration (EE. UU./México) o www.chauvetlighting.eu/warranty-registration (Europa). Conserve su comprobante de compra.

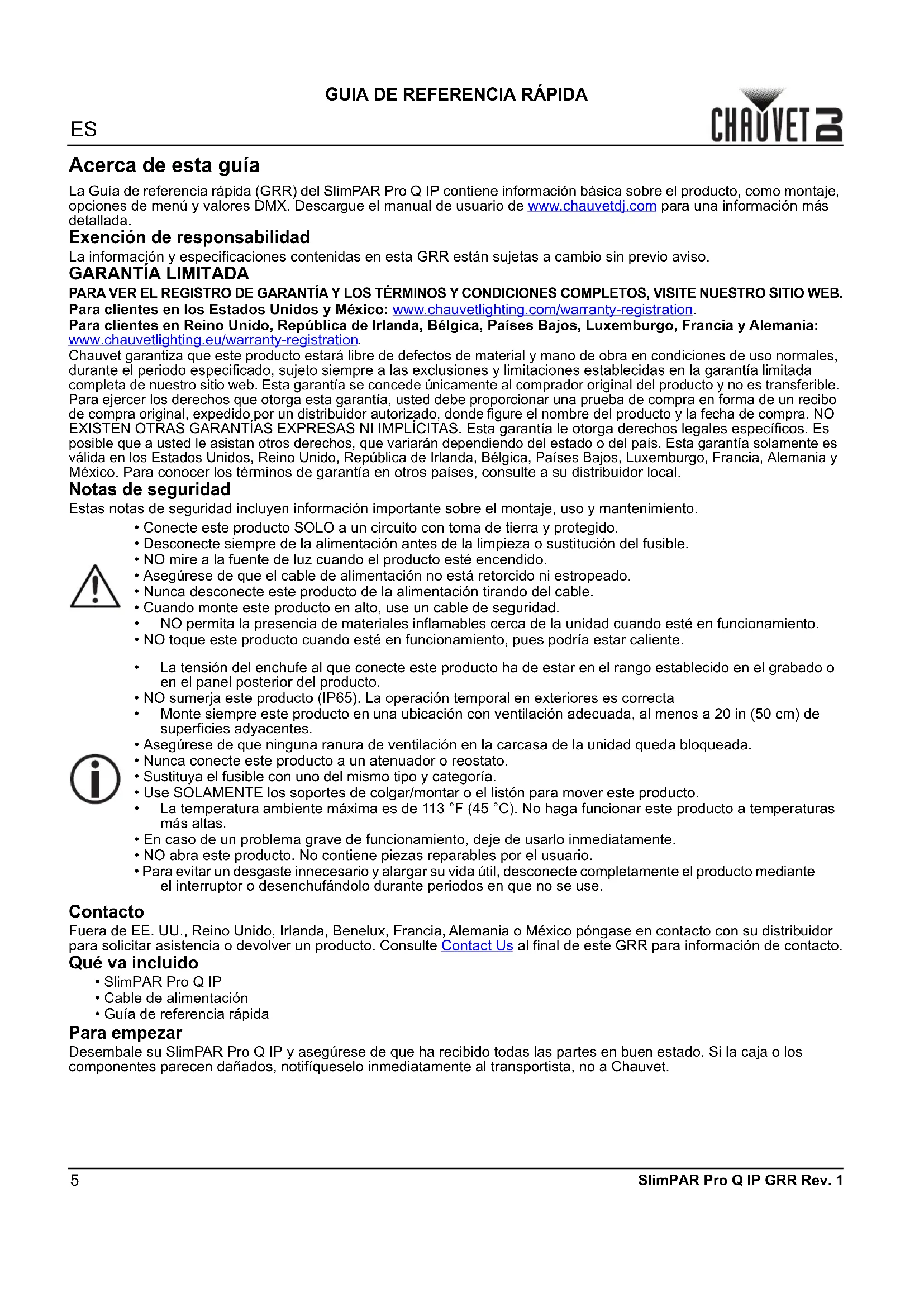

MANUAL DE USUARIO SlimPAR Q USB Chauvet

La Guía de referencia rápida (GRR) del SlimPAR Pro Q IP contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
  • NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.
• NO sumerja este producto (IP65). La operación temporal en exteriores es correcta
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.
• La temperatura ambiente máxima es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

• SlimPAR Pro Q IP
• Cable de alimentación
• Guía de referencia rápida

Para empezar

Desembale su SlimPAR Pro Q IP y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Alimentación en cadena

Para ver el máximo número de SlimPAR Pro Q IP que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

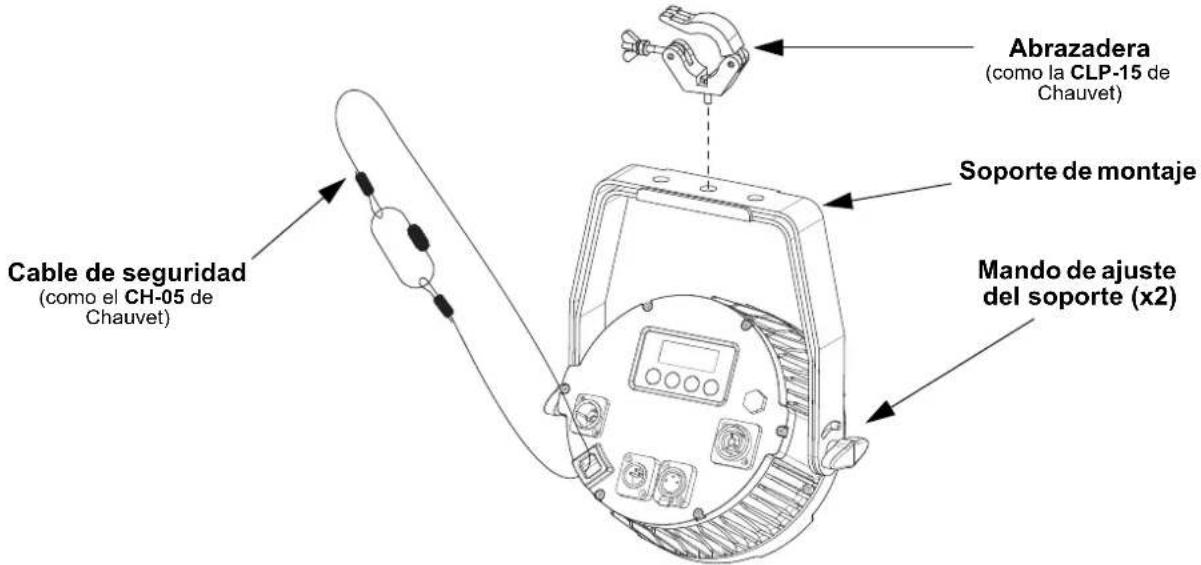

Diagrama de montaje

Descripción del panel de control

Botón Función
	Sale del menú o función actual
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada

Mapa de menú

Consulte la página del producto SlimPAR Pro Q IP en www.chauvetdj.com para ver el último mapa de menú.

Nivel Principal Niveles De Programmación Descripción
Modo de DMX	4Ch d 1-508			Configura la dirección inicial DMX 5Ch d 1-506
	10Ch d 1-496
Colores estáticos C-- C 1-19				el chip cuádruple debe tener un mínimo de 15 colores
Programas automáticos P--			P1 Programa de 4 colores (cambio)
			P2 Programa de 4 colores (pulso)
			P3 Programa de 19 colores (cambio)
			P4 Programa de 19 colores (fundido)
Velocidad automática	S-- S 1-100	Velocidad de programa para		P 1-4
Atenuador diM		oFF		Atenuador de LED cuádruples para programas
		diM1
		diM2
		diM3
Colores estáticos personalizados	u----	r 0-255		Colores estáticos personalizadosCombina rojo, verde, azul, y ambar
		G 0-255
		b 0-255
		A 0-255
Modo de control	SEt	PASS	on	Bloquea la pantalla (la contraseña es,,),,,()
			oFF
		rEST	no	Restablecer a los valores predeterminados de fábrica
			YES

Enlace DMX

El SlimPAR Pro Q IP puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com.

Dirección de inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 503.

Conexión Maestro/Esclavo

El SlimPAR Pro Q IP usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.

Valores DMX

4CH	5CH	10CH	Función	Valor	Porcentaje/Configuración
	1 1 Dimmer PWM 000 ⇔ 255 0–100%
1	2	2	Red PWM	000 ⇔ 255	0–100%
2	3	3	Green PWM	000 ⇔ 255	0–100%
3	4	4	Blue PWM	000 ⇔ 255	0–100%
4	5	5	Amber PWM	000 ⇔ 255	0-100%
		6 Macros de color		000 ⇔ 010 Sin función
				011 ⇔ 255	macros de color
		7 Estroboscopio		000 ⇔ 010 Sin función
				064 ⇔ 084	Estroboscopio, lento a rápido
		8	Programas Automático	000 ⇔ 005 Sin función
				006 ⇔ 068	Programas automático 1, programa de 4 colores (cambio)
				069 ⇔ 131	Programas automático 2, Programa de 4 colores (pulso)
				132 ⇔ 194	Programas automático 3, Programa de 19 colores (cambio)
				195 ⇔ 255	Programas automático 4, Programa de 19 colores (fundido)
		9	Velocidad del programa	000 ⇔ 255	Velocidad, lenta a rápida
		10	Modo de velocidad de atenuación	000 ⇔ 051	Ajuste de velocidad del atenuador desde la pantalla
				052 ⇔ 101 Apagado
				102 ⇔ 152 diM1
				153 ⇔ 203 diM2
				204 ⇔ 255	diM3

Address: Av. de las Partidas 34 - 3B
