Type de produit	Machine à effet LED
Marque	Chauvet
Modèle	SlimPAR Q USB
Alimentation	100-240 VAC, 50/60 Hz (alimentation universelle)
Consommation	Environ 30 W (estimation)
Dimensions (approx.)	200 x 200 x 250 mm
Poids (approx.)	1,5 kg
Sources lumineuses	LED quad (rouge, vert, bleu, ambre)
Modes de contrôle	DMX (4, 5 ou 10 canaux), maître/esclave, autonome (programmes automatiques)
Fonctions principales	Couleurs statiques (19 couleurs), programmes automatiques (4 types), stroboscope, gradation, macros de couleur
Adressage DMX	Adresse de départ configurable de 1 à 508 (selon mode)
Chaînage électrique	Possible jusqu'à 10 appareils sur 120 V (estimation)
Température ambiante max.	45 °C
Indice de protection	IP65 (usage extérieur temporaire, ne pas immerger)
Montage	Support de montage avec poignée de réglage, câble de sécurité obligatoire
Connectivité	DMX via XLR 3 broches, alimentation par cordon secteur
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec
Sécurité	Mise à la terre obligatoire, ne pas exposer les yeux à la source lumineuse, utiliser un câble de sécurité, ne pas ouvrir l'appareil
Pièces détachées et réparabilité	Fusible remplaçable (même type et ampérage), aucune pièce réparable par l'utilisateur à l'intérieur
Informations générales	Garantie limitée, enregistrement en ligne requis. Notice disponible en plusieurs langues sur chauvetdj.com

FOIRE AUX QUESTIONS - SlimPAR Q USB Chauvet

Comment régler l'adresse DMX de départ ?

Naviguez dans le menu à l'aide des boutons jusqu'à afficher 4Ch, 5Ch ou 10Ch. Utilisez les flèches pour sélectionner le mode puis validez. L'adresse de départ s'affiche (ex: d 1). Utilisez les flèches pour choisir l'adresse (1-508) et validez.

Comment configurer le mode maître/esclave ?

Reliez les appareils en chaîne avec des câbles DMX. Sur l'appareil maître, sélectionnez un programme automatique (P1 à P4) ou une couleur statique. Sur les esclaves, réglez l'adresse DMX sur d 1 (ou toute adresse hors plage maître) pour qu'ils suivent le maître.

Comment utiliser les couleurs statiques personnalisées ?

Dans le menu, sélectionnez u----. Utilisez les flèches pour régler les valeurs de rouge (r : 0-255), vert (g : 0-255), bleu (b : 0-255) et ambre (A : 0-255). Validez chaque valeur.

Quels sont les programmes automatiques disponibles ?

Quatre programmes : P1 (4 couleurs en accroche), P2 (4 couleurs en pulsation), P3 (19 couleurs en accroche), P4 (19 couleurs en fondu). La vitesse se règle via S-- (S 1-100).

Comment régler la vitesse du gradateur (dimmer) ?

Dans le menu, sélectionnez diM. Choisissez parmi oFF (réponse rapide), diM1, diM2 ou diM3 (lent à rapide). Validez votre choix.

Comment activer le stroboscope ?

En mode DMX 10 canaux, utilisez le canal 7 (Strobe). Les valeurs 064-084 produisent un stroboscope lent à rapide. Les valeurs 000-010 désactivent le stroboscope.

Quelles sont les précautions de sécurité essentielles ?

L'appareil DOIT être relié à une prise mise à la terre. Ne jamais exposer les yeux directement à la lumière. Utilisez un câble de sécurité en montage en hauteur. Ne pas immerger (IP65 cependant). Débranchez avant nettoyage ou remplacement du fusible.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour nettoyer la surface extérieure. N'utilisez pas de solvants ou de produits abrasifs. Assurez-vous que les fentes de ventilation ne sont pas obstruées.

Comment remplacer le fusible ?

Débranchez l'appareil. Localisez le porte-fusible sur le panneau arrière. Retirez-le et remplacez le fusible par un de même type et même ampérage (généralement indiqué sur l'étiquette). Ne jamais utiliser un fusible de calibre supérieur.

Où trouver la garantie et comment l'enregistrer ?

La garantie limitée est détaillée sur le site de Chauvet. Pour l'enregistrer, visitez www.chauvetlighting.com/warranty-registration (États-Unis/Mexique) ou www.chauvetlighting.eu/warranty-registration (Europe). Conservez votre preuve d'achat.

MODE D'EMPLOI SlimPAR Q USB Chauvet

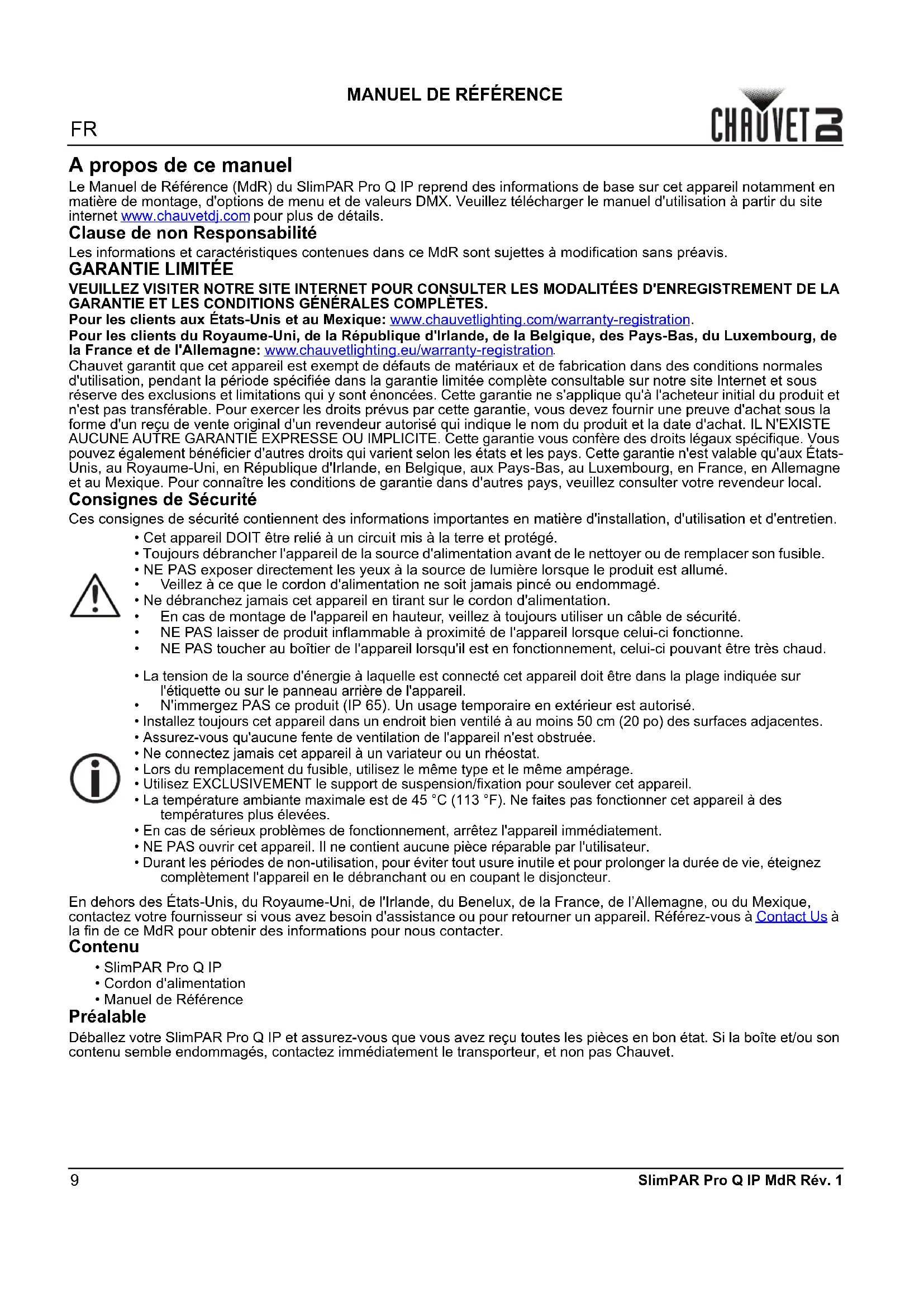

Le Manuel de Référence (MdR) du SlimPAR Pro Q IP reprend des informations de base sur cet appareil, notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails.

Clause de non responsabilité

Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

Garantie limitée

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉS D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité. • NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne. • NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

• N'immergez PAS ce produit (IP 65). Un usage temporaire en extérieur est autorisé.

- Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

- Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

- Ne connectez jamais cet appareil à un variateur ou un rhéostat.

- Lors du remplacement du fusible, utilisez le même type et le même ampérage.

- Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

- La température ambiante maximale est de 45 °C (113 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

- En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

- NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Contenu

• SlimPAR Pro Q IP • Cordon d'alimentation • Manuel de Référence

Préalable

Déballez votre SlimPAR Pro Q IP et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagé, contactez immédiatement le transporteur, et non pas Chauvet.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Chaînage électrique

Pour savoir combien de projecteurs SlimPAR Pro Q IP peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

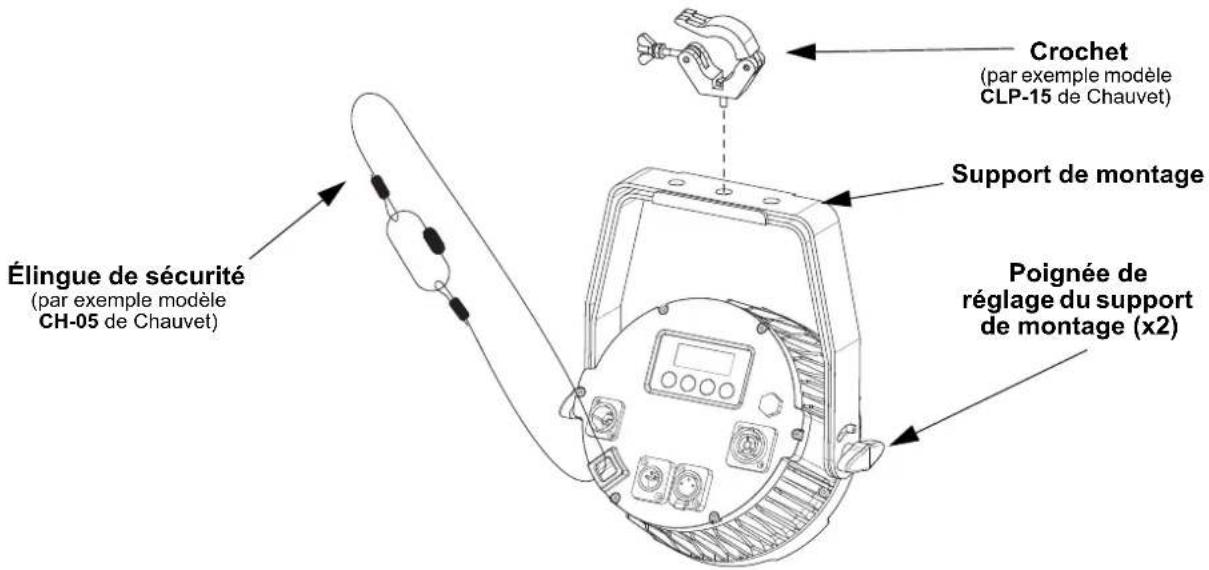

Schéma de montage

Description du panneau de commande

Bouton Fonction
	Permet de sortir du menu ou de la fonction en cours
	Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction
	Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
	Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection

Menu carte

Reportez-vous à la page du produit SlimPAR Pro Q IP sur www.chauvetdj.com pour la dernière carte des menus.

Mode Niveaux De Programmation Description
Mode de DMX	4Ch d 1-508			Sélectionne l'adresse DMX de départ 5Ch d 1-506
	10Ch d 1-496
Couleurs statiques	C-- C 1-19 La puce quad doit avoir au moins 15 couleurs
Programmes automatiques	P--	P 1 Programme à 4 couleurs (accroche)
		P 2 Programme à 4 couleurs (pulsation)
		P 3 Programme à 19 couleurs (accroche)
		P 4 Programme à 19 couleurs (fondu)
Vitesse automatique	S-- S 1-100	Vitesse de programme pour P1~P4
Gradateur diM		oFF		Réglages de la vitesse du gradateur (lent à rapide)
		diM1
		diM2
		diM3
Couleurs statiques personnalisées	u----	r 0-255		Couleurs statiques personnaliséesCombinaison de rouge, vert, bleu, et ambre
		G 0-255
		b 0-255
		A 0-255
mode de contrôle	SEt	PASS	on	Verrouillage de l'affichage (le code d'accès est,,),,,)
			oFF
		rEST	no	Réinitialiser les paramètres d'usine par défaut
			YES

Chaînage DMX

Le SlimPAR Pro Q IP peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 503.

Connexion maître/esclave

Le SlimPAR Pro Q IP utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

Valeurs DMX

4CH	5CH	10CH	Fonction	Valuer	Pourcentage/Paramétrage
	1 1 Dimmer PWM 000		0 ⇔ 255 0–100%
1	2	2	Red PWM	000 ⇔ 255	0–100%
2	3	3	Green PWM	000 ⇔ 255	0–100%
3	4	4	Blue PWM	000 ⇔ 255	0–100%
4	5	5	Amber PWM	000 ⇔ 255	0-100%
		6 Color	Macros	000 ⇔ 010	Pas de fonction.
				011 ⇔ 255	macro de couleur
		7 Strobe		000 ⇔ 010	Pas de fonction.
				064 ⇔ 084	Stroboscope, lent à rapide.
		8 Auto	Programs	000 ⇔ 005	Pas de fonction.
				006 ⇔ 068	Programme 1.
				069 ⇔ 131	Programme 2.
				132 ⇔ 194	Programme 3.
				195 ⇔ 255	Programme 4.
		9	Program Speed	000 ⇔ 255	Vitesse, lent à rapide.
		10	Dimmer Speed Mode	000 ⇔ 051	Vitesse du gradateur réglée à partir de l'écran
				052 ⇔ 101 désactivé
				102 ⇔ 152 diM1
				153 ⇔ 203 diM2
				204 ⇔ 255	diM3
