Produkttyp	LED-Effektmaschine
Marke	Chauvet
Modell	SlimPAR Q USB
Stromversorgung	100-240 VAC, 50/60 Hz (Netzteil universal)
Leistungsaufnahme	ca. 30 W (Schätzung)
Abmessungen (ca.)	200 x 200 x 250 mm
Gewicht (ca.)	1,5 kg
Lichtquellen	Quad-LED (rot, grün, blau, amber)
Steuerungsmodi	DMX (4, 5 oder 10 Kanäle), Master/Slave, Standalone (automatische Programme)
Hauptfunktionen	Statische Farben (19 Farben), automatische Programme (4 Typen), Stroboskop, Dimmer, Farb-Makros
DMX-Adressierung	Konfigurierbare Startadresse von 1 bis 508 (je nach Modus)
Power-Linking	Bis zu 10 Geräte bei 120 V möglich (Schätzung)
Max. Umgebungstemperatur	45 °C
Schutzart	IP65 (vorübergehende Außenverwendung, nicht eintauchen)
Montage	Montagebügel mit Feststellgriff, Sicherungsseil erforderlich
Konnektivität	DMX über XLR 3-polig, Stromversorgung über Netzkabel
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen, trockenes Tuch verwenden
Sicherheit	Erdung erforderlich, Augen nicht der Lichtquelle aussetzen, Sicherungsseil verwenden, Gerät nicht öffnen
Ersatzteile und Reparierbarkeit	Sicherung austauschbar (gleicher Typ und Stromstärke), keine vom Benutzer reparierbaren Teile im Inneren
Allgemeine Informationen	Eingeschränkte Garantie, Online-Registrierung erforderlich. Anleitung in mehreren Sprachen auf chauvetdj.com

Häufig gestellte Fragen - SlimPAR Q USB Chauvet

Wie stelle ich die DMX-Startadresse ein?

Navigieren Sie mit den Tasten durch das Menü, bis 4Ch, 5Ch oder 10Ch angezeigt wird. Verwenden Sie die Pfeile, um den Modus auszuwählen, und bestätigen Sie. Die Startadresse wird angezeigt (z.B. d 1). Verwenden Sie die Pfeile, um die Adresse (1-508) auszuwählen, und bestätigen Sie.

Wie konfiguriere ich den Master/Slave-Modus?

Verbinden Sie die Geräte mit DMX-Kabeln in einer Kette. Wählen Sie am Master-Gerät ein automatisches Programm (P1 bis P4) oder eine statische Farbe. Stellen Sie an den Slaves die DMX-Adresse auf d 1 (oder eine andere Adresse außerhalb des Master-Bereichs), damit sie dem Master folgen.

Wie verwende ich benutzerdefinierte statische Farben?

Wählen Sie im Menü u----. Verwenden Sie die Pfeile, um die Werte für Rot (r: 0-255), Grün (g: 0-255), Blau (b: 0-255) und Amber (A: 0-255) einzustellen. Bestätigen Sie jeden Wert.

Welche automatischen Programme sind verfügbar?

Vier Programme: P1 (4 Farben, umschaltend), P2 (4 Farben, pulsierend), P3 (19 Farben, umschaltend), P4 (19 Farben, überblendend). Die Geschwindigkeit wird über S-- (S 1-100) eingestellt.

Wie stelle ich die Dimmer-Geschwindigkeit ein?

Wählen Sie im Menü diM. Wählen Sie zwischen oFF (schnelle Reaktion), diM1, diM2 oder diM3 (langsam bis schnell). Bestätigen Sie Ihre Auswahl.

Wie aktiviere ich den Stroboskop-Effekt?

Im DMX-10-Kanal-Modus verwenden Sie Kanal 7 (Strobe). Die Werte 064-084 erzeugen ein langsames bis schnelles Stroboskop. Die Werte 000-010 deaktivieren das Stroboskop.

Was sind die wesentlichen Sicherheitsvorkehrungen?

Das Gerät MUSS an eine geerdete Steckdose angeschlossen werden. Niemals die Augen direkt der Lichtquelle aussetzen. Bei Montage in der Höhe ein Sicherungsseil verwenden. Nicht eintauchen (trotz IP65). Vor Reinigung oder Sicherungswechsel Netzstecker ziehen.

Wie reinige ich das Gerät?

Ziehen Sie den Netzstecker. Reinigen Sie die Außenfläche mit einem weichen, trockenen Tuch. Keine Lösungsmittel oder Scheuermittel verwenden. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind.

Wie tausche ich die Sicherung aus?

Ziehen Sie den Netzstecker. Lokalisieren Sie die Sicherungshalterung an der Rückseite. Entfernen Sie sie und ersetzen Sie die Sicherung durch eine gleichen Typs und gleicher Stromstärke (normalerweise auf dem Etikett angegeben). Niemals eine Sicherung mit höherem Nennwert verwenden.

Wo finde ich die Garantie und wie registriere ich sie?

Die eingeschränkte Garantie ist auf der Chauvet-Website detailliert beschrieben. Zur Registrierung besuchen Sie www.chauvetlighting.com/warranty-registration (USA/Mexiko) oder www.chauvetlighting.eu/warranty-registration (Europa). Bewahren Sie Ihren Kaufbeleg auf.

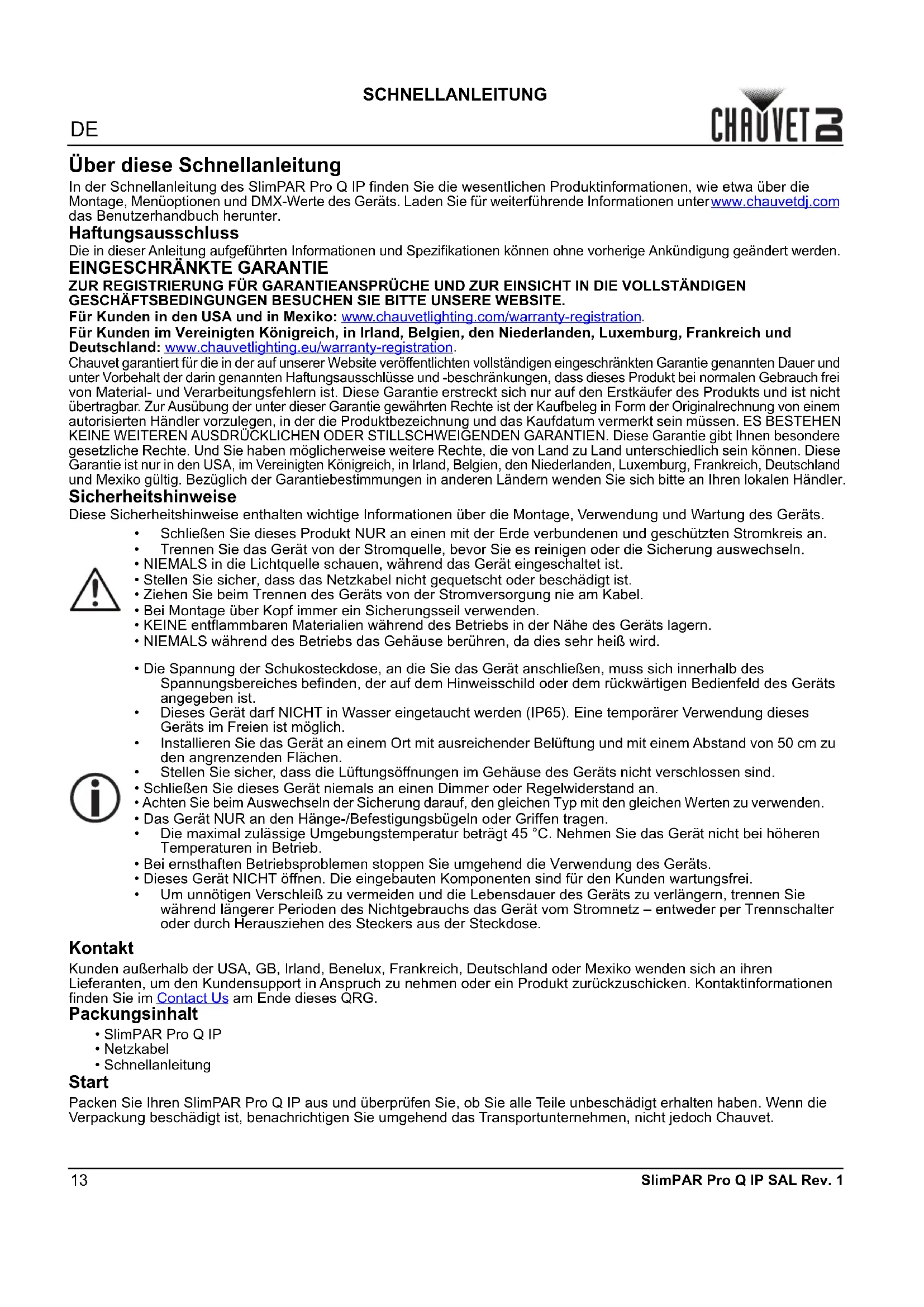

BEDIENUNGSANLEITUNG SlimPAR Q USB Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des SlimPAR Pro Q IP finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und

Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
- Bei Montage über Kopf immer ein Sicherungsseil verwenden.
- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
- NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
- Dieses Gerät darf NICHT in Wasser eingetaucht werden (IP65). Eine temporärer Verwendung dieses Geräts im Freien ist möglich.
- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• SlimPAR Pro Q IP
• Netzkabel
• Schnellanleitung

Start

Packen Sie Ihren SlimPAR Pro Q IP aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Informationen zur maximalen Anzahl der SlimPAR Pro Q IP IRC-Geräte, die bei 120 V oder 240 V in Serie geschaltet werden können, finden Sie in der Bedienungsanleitung oder auf dem Typenschild am Gerät.

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

Montageansicht

Beschreibung des Bedienfelds

Taste Funktion
	Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
	Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen
	Aktiviert eine Menüoption oder einen ausgewählten Wert

Menükarte

Die neueste Menükarte finden Sie auf der SlimPAR Pro Q IP-produktseite unter www.chauvetdj.com.

Modus Programmierebenen Beschreibung Modus
DMX Mode	4Ch d 1-508			Stellt die DMX-Startadresse ein 5Ch d 1-506
	10Ch d 1-496
Statische Farben	C-- C 1-19			Quad-Chip sollte mindestens 15 Farben haben
Auto-Programme	P--	P 1 4-Farben-Programm (Snap)
		P 2 4-Farben-Programm (Pulse)
		P 3 19-Farben-Programm (Snap)
		P 4 19-Farben-Programm (Fading)
Auto Speed	S--	S 1-100		Programmgeschwindigkeit für P 1-4
Dimmung diM		oFF		Einstellung der Dimmung bei Auto- oder Musiksteuerungs-Programmen
		diM1
		diM2
		diM3
Custom Color Mixing	u----	r 0-255		Benutzerdefinierte statische Farben kombiniert rot, grün, blau, und Bernsteinfarben
		G 0-255
		b 0-255
		A 0-255
Control Mode SEt		PASS	on	Damit wird die Anzeige gesperrt (Passwort lautet,,,),,,)
			oFF
		rEST	no	auf Werkseinstellungen zurücksetzen
			YES

DMX-Verbindung

Der SlimPAR Pro Q IP kann mit einem DMX-Controller betrieben werden. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com herunter.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 503.

Master/Slave-Schaltung

Der SlimPAR Pro Q IP verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

DMX-Werte

4CH	5CH	10CH	Funktion	Wert	Prozent/Einstellung
	1 1 Dimmer 000 ⇔ 255 0–100%
1	2	2	Rot	000 ⇔ 255	0–100%
2	3	3	Grün	000 ⇔ 255	0–100%
3 4 4 Blau 000 ⇔ 255 0–100%
4	5	5	Bernsteinfarben	000 ⇔ 255	0-100%
		6	Farbmacros	000 ⇔ 010 Keine Funktion
				011 ⇔ 255 Farbmakros
		7 Stroboskop		000 ⇔ 010 Keine Funktion
				064 ⇔ 084 Stroboskop, langsam bis schnell
		8 Auto	Programme	000 ⇔ 005 Keine Funktion
				006 ⇔ 068 Programme 1
				069 ⇔ 131 Programme 2
				132 ⇔ 194 Programme 3
				195 ⇔ 255 Programme 4
		9	Geschwindigkeit,	000 ⇔ 255	Geschwindigkeit, langsam bis schnell
		10	Dimmergeschwindigkeits	000 ⇔ 051 Dimmergeschwindigkeit über Display eingestellt
				052 ⇔ 101 Aus
				102 ⇔ 152 diM1
				153 ⇔ 203 diM2
				204 ⇔ 255 diM3
