Tipo di prodotto	Macchina a effetto LED
Marca	Chauvet
Modello	SlimPAR Q USB
Alimentazione	100-240 VCA, 50/60 Hz (alimentazione universale)
Consumo	Circa 30 W (stima)
Dimensioni (circa)	200 x 200 x 250 mm
Peso (circa)	1,5 kg
Sorgenti luminose	LED quad (rosso, verde, blu, ambra)
Modalità di controllo	DMX (4, 5 o 10 canali), master/slave, autonomo (programmi automatici)
Funzioni principali	Colori statici (19 colori), programmi automatici (4 tipi), stroboscopio, dimmerazione, macro di colore
Indirizzamento DMX	Indirizzo di partenza configurabile da 1 a 508 (secondo modalità)
Collegamento elettrico	Possibile fino a 10 apparecchi su 120 V (stima)
Temperatura ambiente max.	45 °C
Grado di protezione	IP65 (uso esterno temporaneo, non immergere)
Montaggio	Staffa di montaggio con manopola di regolazione, cavo di sicurezza obbligatorio
Connettività	DMX via XLR 3 pin, alimentazione tramite cavo di rete
Manutenzione e pulizia	Scollegare prima della pulizia, utilizzare un panno asciutto
Sicurezza	Messa a terra obbligatoria, non esporre gli occhi alla sorgente luminosa, utilizzare un cavo di sicurezza, non aprire l'apparecchio
Parti di ricambio e riparabilità	Fusibile sostituibile (stesso tipo e amperaggio), nessuna parte riparabile dall'utente all'interno
Informazioni generali	Garanzia limitata, registrazione online richiesta. Manuale disponibile in più lingue su chauvetdj.com

Domande frequenti - SlimPAR Q USB Chauvet

Come impostare l'indirizzo DMX di partenza?

Naviga nel menu utilizzando i pulsanti fino a visualizzare 4Ch, 5Ch o 10Ch. Usa le frecce per selezionare la modalità e conferma. L'indirizzo di partenza viene visualizzato (es: d 1). Usa le frecce per scegliere l'indirizzo (1-508) e conferma.

Come configurare la modalità master/slave?

Collega gli apparecchi in catena con cavi DMX. Sull'apparecchio master, seleziona un programma automatico (da P1 a P4) o un colore statico. Sugli slave, imposta l'indirizzo DMX su d 1 (o qualsiasi indirizzo fuori dall'intervallo master) in modo che seguano il master.

Come utilizzare i colori statici personalizzati?

Nel menu, seleziona u----. Usa le frecce per regolare i valori di rosso (r: 0-255), verde (g: 0-255), blu (b: 0-255) e ambra (A: 0-255). Conferma ogni valore.

Quali sono i programmi automatici disponibili?

Quattro programmi: P1 (4 colori in dissolvenza), P2 (4 colori in pulsazione), P3 (19 colori in dissolvenza), P4 (19 colori in dissolvenza incrociata). La velocità si regola tramite S-- (S 1-100).

Come regolare la velocità del dimmer?

Nel menu, seleziona diM. Scegli tra oFF (risposta rapida), diM1, diM2 o diM3 (da lento a rapido). Conferma la scelta.

Come attivare lo stroboscopio?

In modalità DMX a 10 canali, usa il canale 7 (Strobe). I valori 064-084 producono uno stroboscopio da lento a rapido. I valori 000-010 disattivano lo stroboscopio.

Quali sono le precauzioni di sicurezza essenziali?

L'apparecchio DEVE essere collegato a una presa con messa a terra. Non esporre mai gli occhi direttamente alla luce. Utilizzare un cavo di sicurezza per il montaggio in altezza. Non immergere (sebbene IP65). Scollegare prima della pulizia o della sostituzione del fusibile.

Come pulire l'apparecchio?

Scollegare l'apparecchio. Utilizzare un panno morbido e asciutto per pulire la superficie esterna. Non utilizzare solventi o prodotti abrasivi. Assicurarsi che le feritoie di ventilazione non siano ostruite.

Come sostituire il fusibile?

Scollegare l'apparecchio. Individuare il portafusibile sul pannello posteriore. Rimuoverlo e sostituire il fusibile con uno dello stesso tipo e stesso amperaggio (di solito indicato sull'etichetta). Non utilizzare mai un fusibile di calibro superiore.

Dove trovare la garanzia e come registrarla?

La garanzia limitata è dettagliata sul sito di Chauvet. Per registrarla, visita www.chauvetlighting.com/warranty-registration (Stati Uniti/Messico) o www.chauvetlighting.eu/warranty-registration (Europa). Conserva la prova d'acquisto.

MANUALE UTENTE SlimPAR Q USB Chauvet

Informazioni sulla Guida

La Guida Rapida SlimPAR Pro Q IP contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB.

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
  • NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Questa apparecchiatura deve essere utilizzata in interni oppure in esterno ma solo temporaneamente (IP65). Non esporre a condizioni ambientali severe o atmosfera eccessivamente corrosiva (sia in interni che in esterni), incluso, ma non limitato a, temperature, umidità e condizioni atmosferiche estreme (incluse salinità o pressione), radiazioni (UV, infrarossi o nucleari), urti e condizioni che superino quelle previste dalla classificazione IP (Protezione Ingresso). Non immergere l'unità in acqua.
  • Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
• Non collegare mai ad un dimmer o ad un reostato.
• Sostituire il fusibile con un altro dello stesso tipo e classe.
• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.
  • Massima temperatura ambiente ammessa: 45 °C (113 °F). Non utilizzare l'unità a temperature superiori.
• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
• NON aprire l'unità. Non contiene parti riparabili dall'utente.
• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Che cosa è incluso

• SlimPAR Pro Q IP
  • Cavo di alimentazione
• Guida Rapida

Per iniziare

Disimballare SlimPAR Pro Q IP ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Collegamento

Per il numero massimo di unità collegabili in cascata a 120 V oppure a 240 V, fare riferimento al Manuale Utente o alla targhetta collocata sul prodotto.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

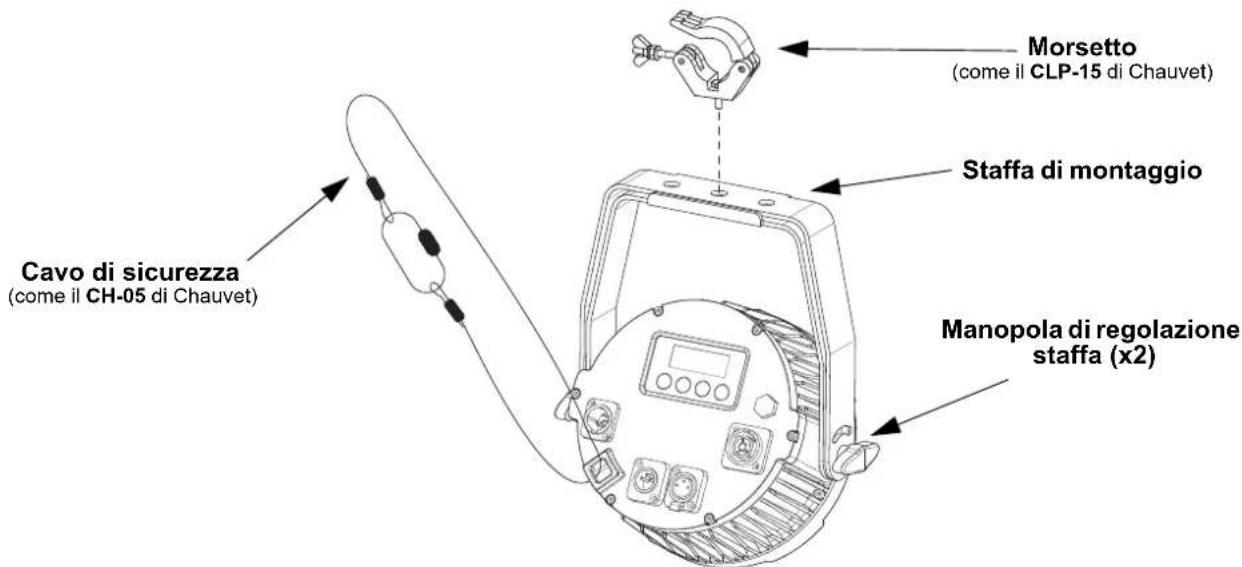

Schema di montaggio

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di uscire dal menù o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Fare riferimento alla pagina del prodotto SlimPAR Pro Q IP su www.chauvetdj.com per la mappa dei menu più recente.

Modalità Livelli di programmazione Descrizione Modalità
Modalità DMX	4Ch d 1-508			Imposta l'indirizzo DMX iniziale 5Ch d 1-506
	10Ch d 1-496
Static Colors C-- C 1-19 il chip quad dovrebbe avere almeno 15 colori
Auto Programs P--		P 1 Programma		4-colore (snap)
		P 2 Programma		4-colore (impulso)
		P 3 Programma		19-colore (snap)
		P 4 Programma		19-colore (dissolvenza)
Auto Speed	S--	S 1-100		Velocità programma per P 1-4
Dimmer	diM	oFF		Regola il dimmer su auto e programmi ad attivazione sonora
		diM1
		diM2
		diM3
Custom Color Mixing	u----	r 0-255		Colori statici personalizzati Combinazione di rosso, verde, blu, e Ambra
		G 0-255
		b 0-255
		A 0-255
Control Mode	SEt	PASS	on	Blocca la visualizzazione (il codice di accesso è,,),,,,,)
			oFF
		rEST	no	Ripristinare le impostazioni di fabbrica
			YES

Collegamento DMX

SlimPAR Pro Q IP può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 503. Collegamento Master/Slave

In modalità Master/Slave, SlimPAR Pro Q IP utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

Valori DMX

4CH	5CH	10CH	Funzione	Valore	Percentuale/Impostazione
	1 1 Dimmer 000 ⇔ 255 0–100%
1	2	2	Rosso	000 ⇔ 255	0–100%
2	3	3	Verde	000 ⇔ 255	0–100%
3	4	4	Blu	000 ⇔ 255	0–100%
4	5	5	Ambra	000 ⇔ 255	0-100%
		6 Macro colori		000 ⇔ 010	Nessuna funzione.
				011 ⇔ 255	Macro di colore
		7 Strobo		000 ⇔ 010	Nessuna funzione.
				064 ⇔ 084	Stroboscopico, da lento a veloce
		8	Programmi automatici	000 ⇔ 005	Nessuna funzione.
				006 ⇔ 068	Programma 1.
				069 ⇔ 131	Programma 2.
				132 ⇔ 194	Programma 3.
				195 ⇔ 255	Programma 4.
		9	Velocità programma	000 ⇔ 255	Velocità, da lento a veloce
		10	Velocità dimmer	000 ⇔ 051	Velocità dimmer impostata dal display
				052 ⇔ 101 Spento
				102 ⇔ 152 diM1
				153 ⇔ 203 diM2
				204 ⇔ 255	diM3
