Producttype	LED-vlamsimulator
Merk	Chauvet
Model	BOB LED H3
Afmetingen (L x B x H)	445 x 445 x 775 mm
Gewicht	2,3 kg
Voeding	120 VAC, 60 Hz of 230 VAC, 50 Hz (vaste spanning)
Stroomverbruik	34 W
Zekering	F1AL, 250 V
LED-type	RGBAW+UV
Aantal LED's	3
Vermogen per LED	2,2 W
Levensduur LED's	50.000 uur
Werkingsmodi	Vaste kleuren, snap, fade, stroboscoop
Afstandsbediening	Infrarood (compatibel met IRC-6)
Montage	Voeten of ophanging met ketting
Max. omgevingstemperatuur	40 °C
Beschermingsklasse	IP20 (binnen)
Garantie	Beperkt (zie website Chauvet)
Inhoud van de verpakking	BOB LED H3, 3 verwijderbare voeten, 1 ophangketting, referentiehandleiding

Veelgestelde vragen - BOB LED H3 Chauvet

Hoe bevestig ik de zijden vlam op de BOB LED H3?

Bevestig elke magnetische strip van de imitatiezijden vlam op een zijden bevestigingsplaat op de basis. Zorg dat u de zijde niet beschadigt.

Kan ik een afstandsbediening gebruiken met dit apparaat?

Ja, de BOB LED H3 is compatibel met de infrarood-afstandsbediening Chauvet IRC-6. U kunt deze afstandsbediening apart aanschaffen.

Hoe verander ik de kleur van de vlam?

Gebruik de knop op het bedieningspaneel. Elke druk bladert door de vooraf ingestelde kleuren (rood, geel, limoengroen, groen, lichtblauw, donkerblauw, magenta, UV, wit) en de automatische snap- of fademodi.

Wat is het stroomverbruik van de BOB LED H3?

Het apparaat verbruikt 34 W, ongeacht de voedingsspanning (120 V of 230 V). Het is dus zeer energiezuinig.

Hoe installeer ik het apparaat aan het plafond?

Gebruik de meegeleverde ophangketting. Bevestig de drie kettingdelen aan de gaten op de basis. Zorg ervoor dat de constructie het gewicht (2,3 kg) kan dragen en dat de zijden vlam de ketting niet raakt.

Wat zijn de belangrijke veiligheidsvoorschriften?

Stel de ogen niet rechtstreeks bloot aan de lichtbron. Alleen binnenshuis gebruiken (IP20). Installeer op minimaal 50 cm van oppervlakken voor ventilatie. Open het apparaat niet, het bevat geen onderdelen die door de gebruiker kunnen worden gerepareerd.

Hoe vervang ik de zekering?

Koppel het apparaat los. Gebruik een kruiskopschroevendraaier om de dop van de zekeringhouder los te draaien. Verwijder de doorgebrande zekering en vervang deze door een zekering van hetzelfde type (F1AL, 250 V). Draai de dop weer vast en sluit het apparaat opnieuw aan.

Welke werkingsmodi zijn beschikbaar?

Het apparaat biedt vaste kleuren (9 kleuren), een snap-modus (automatisch overschakelen van de ene kleur naar de andere zonder overgang) en een fade-modus (geleidelijke overgang). De snelheid van de automatische modi kan worden aangepast.

Hoe reinig ik het apparaat?

Koppel het apparaat altijd los voor reiniging. Gebruik een zachte, droge doek. Gebruik geen vloeistoffen of spuitbussen. Zorg dat de ventilatiesleuven niet geblokkeerd zijn.

Wat te doen als het apparaat niet aangaat?

Controleer of het apparaat is aangesloten op een geschikt stopcontact. Controleer de zekering (zie vraag over vervanging). Als het probleem aanhoudt, neem dan contact op met de klantenservice van Chauvet.

GEBRUIKSAANWIJZING BOB LED H3 Chauvet

Over deze handleiding

De BOB LED H3 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, controle-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Dit product is niet bedoeld voor permanente installatie.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

- Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Neem Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• B O B L E D H 83 verwijderbare poten

- 1 ophangketting

- Beknopte handleiding

Om te beginnen

Pak uw BOB LED H3 uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

Product-beschrijving

De BOB LED H3 is een meerkleurige vlammensimulator die geen warmte produceert. Dit LED-gevoede armatuur simuleert een flikkerende ketel en kan in bijna elke kleur gewijzigd worden. De BOB LED H3 kan staan op de meegeleverde poten of hangen aan de meegeleverde ketting.

Overzicht

Magnetische stroken Bevestiging van de zijden vlam Bevestigingsplaten van de zijden vlam x 2 Montagepoten x 3 Vlamonderstel Bevestigingsga ten van de ketting x 3 Bevestigingslussen Hangketting

AC-stroom

De BOB LED H3 heeft een voeding met vaste spanning en kan werken met een ingangsspanning van 120 V wisselstroom, 60 Hz of 230 V wisselstroom, 50 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Verwijder de doorgebrande zekering.
3. Vervangen met een zekering van hetzelfde type en met dezelfde waarde.

4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

5. Gebruik een kruiskopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.

Ontkoppel het product van het stopcontact voordat u de zekering vervangt.

Werking

Dit product blijft net zolang aan als het is aangesloten. Voor gebruik van dit product;

1. Bevestig de zijden gesimuleerde vlambevestiging aan het vlamonderstel.
2. Sluit het product aan op een geschikt stopcontact.

Bevestiging van de zijden vlam

Bevestig elke magnetische strook op de gesimuleerde zijden vlam aan een zijden bevestigingsplaat op het onderstel.

Wees voorzichtig op de zijdestof niet te beschadigen.

Zijden besvestigingsplaatje

A B

Bevestiging van de zijden vlam

Beschrijving bedieningspaneel

Toets Functie
	Schakel tussen kleuren, blader, en vervagingsmodus
	Past de snelheid van de blader- en vervagingsmodi aan

LED-regeling

Toets Actie Functie
	1 x drukken Rood
	2 x drukken Geel
	3 x drukken Limoengroen
	4 x drukken Groen
	5 x drukken Lichtblauw
	6 x drukken Donkerblauw
	7 x drukken Magenta
	8 x drukken UV
	9 x drukken Wit
	10 x drukken Bladert automatisch één voor één door de kleuren
	11 x drukken Vervaagt automatisch van de ene kleur naar de andere
	N/B	Verandert de bladersnelheid van langzaam naar snel en vervaging van snel naar langzaam

Infrarood afstandbediening

De BOB LED H3 is volledig compatibel met de CHAUVET IRC-6. Ga voor meer informatie over de IRC of downloadinstructies naar www.chauvetlighting.com.

120V MINT PWR TREND 1980 BEEF R G B A UV W + - 1 2 3 4 5 6 7 8 9

Toets Functie
	Schakelt LED-lampjes aan/uit
	Schakel blader- en vervagingsmodi in
	Schakelt de stroboscoopmodus in
	Verhoogt en verlaagt de snelheid
	Handmatige kleurmenging
<0>-<9>	Vooringestelde kleuren
<+>	Verhoogt waarden voor bedieningselementen zoals boven beschreven
<->	Verlaagt waarden voor bedieningselementen zoals boven beschreven

Montage

Lees voor montage van dit product de Veiligheidsvoorschriften. De BOB LED H3 kan worden gebruikt met de ophangkettingen of met de 3 tafel/vloersteunvoetjes die bij de armatuur zijn geleverd. Controleer of er bij montage van dit product voldoende ruimte is voor ventilatie.

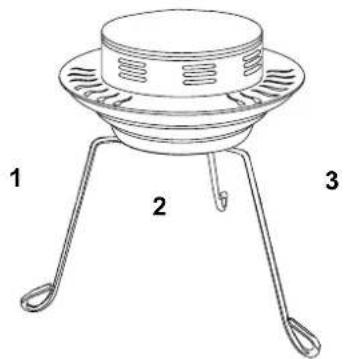

Opbouw

• Controleer of de constructie waar u het product op monteert het gewicht van het product kan dragen. Zie de gebruikershandleiding van het product voor informatie over het gewicht.
• Bevestig de poten met de meegeleverde middelen door middel van een kruiskopschroevendraaier. Bevestig de poten een voor een.

Plaatsing op de vloer/tafel

Bevestig alle 3 poten met de meegeleverde middelen.

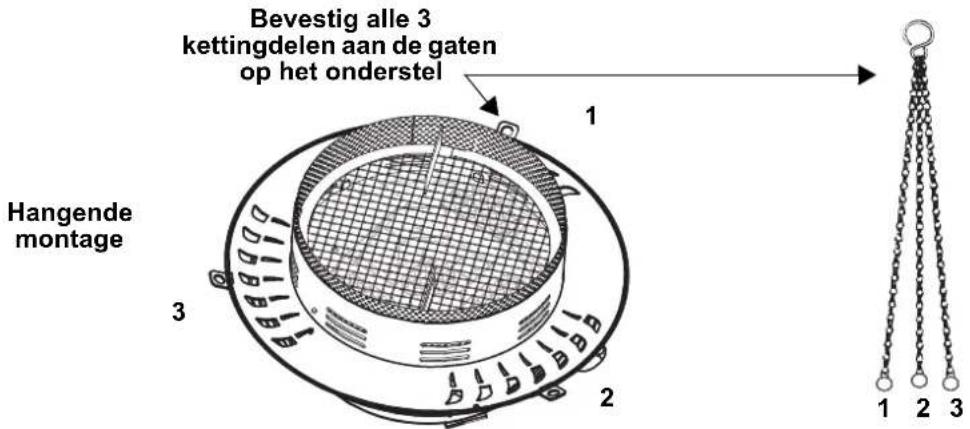

Montagediagram

Bevestig alle 3 kettingdelen aan de gaten op het onderstel Hangende montage 1 2 3 1 2 3

Zorg ervoor dat de zijdevlam vrij is van de ketting, wanneer opgehangen en tijdens gebruik.

Technische Specificaties

Afmetingen en gewicht

Lengte Breedte Hoogte Gewicht
17.5 in (445 mm)	17.5 in (445 mm)	30.5 in (775 mm)	5 lb (2.3 kg)

Let op: Afmetingen in inches zijn afgerond.

Vermogen

Ingangsspanning Bereik Spanningsselectie
Vast 120 VAC, 60 Hz or 230 VAC, 50 Hz Vast
Parameter 120 V, 60 Hz 230 VAC, 50 Hz
Verbruik 34 W 34W
Bedrijfstroom 0.3 A		0.1 A
Zekering		F1AL, 250 V		F1AL, 250 V
Stroom I/O VS/wereldwijd		VK/Europa
Vast		Edison (U.S.)		Lokale stekker
Lightbron
Type	Kleur	Aantal	Vermogen	Stroomsterkte	Levensduur
LED	RGBAW+UV	3	2.2 W	1 A	50,000 uur
Ordering
Productnaam		Artikelcode (EU)		UPC-code (EU)
BOBLEDH3 (120 V)		09051957		781462223052
BOBLEDH3 (220V)		09051972		781462223205
