Produkttyp	LED-Flammensimulator
Marke	Chauvet
Modell	BOB LED H3
Abmessungen (L x B x H)	445 x 445 x 775 mm
Gewicht	2,3 kg
Stromversorgung	120 V AC, 60 Hz oder 230 V AC, 50 Hz (feste Spannung)
Leistungsaufnahme	34 W
Sicherung	F1AL, 250 V
LED-Typ	RGBAW+UV
Anzahl LEDs	3
Leistung pro LED	2,2 W
Lebensdauer der LEDs	50 000 Stunden
Betriebsmodi	Feste Farben, Snap, Überblendung, Stroboskop
Fernbedienung	Infrarot (kompatibel mit IRC-6)
Montage	Standfüße oder Kettenaufhängung
Maximale Umgebungstemperatur	40 °C
Schutzart	IP20 (Innenbereich)
Garantie	Eingeschränkt (siehe Chauvet-Website)
Packungsinhalt	BOB LED H3, 3 abnehmbare Standfüße, 1 Aufhängekette, Referenzhandbuch

Häufig gestellte Fragen - BOB LED H3 Chauvet

Wie befestige ich die Seidenflamme am BOB LED H3?

Befestigen Sie jeden Magnetstreifen der falschen Seidenflamme an einer Seidenbefestigungsplatte auf der Basis. Achten Sie darauf, die Seide nicht zu beschädigen.

Kann ich eine Fernbedienung mit diesem Gerät verwenden?

Ja, der BOB LED H3 ist kompatibel mit der Infrarot-Fernbedienung Chauvet IRC-6. Sie können diese Fernbedienung separat erwerben.

Wie ändere ich die Farbe der Flamme?

Verwenden Sie die Taste auf dem Bedienfeld. Jeder Tastendruck schaltet durch die voreingestellten Farben (Rot, Gelb, Gelbgrün, Grün, Hellblau, Dunkelblau, Magenta, UV, Weiß) und die automatischen Snap- oder Überblendmodi.

Wie hoch ist die Leistungsaufnahme des BOB LED H3?

Das Gerät verbraucht 34 W, unabhängig von der Versorgungsspannung (120 V oder 230 V). Es ist daher sehr energieeffizient.

Wie installiere ich das Gerät an der Decke?

Verwenden Sie die mitgelieferte Aufhängekette. Befestigen Sie die drei Kettenteile an den Löchern auf der Basis. Stellen Sie sicher, dass die Struktur das Gewicht (2,3 kg) trägt und die Seidenflamme die Kette nicht berührt.

Welche wichtigen Sicherheitshinweise sind zu beachten?

Setzen Sie die Augen nicht direkt der Lichtquelle aus. Nur in Innenräumen verwenden (IP20). Installieren Sie das Gerät mindestens 50 cm von Oberflächen entfernt für die Belüftung. Öffnen Sie das Gerät nicht, es enthält keine vom Benutzer reparierbaren Teile.

Wie ersetze ich die Sicherung?

Trennen Sie das Gerät vom Strom. Lösen Sie mit einem Kreuzschlitzschraubendreher die Kappe des Sicherungshalters. Entfernen Sie die durchgebrannte Sicherung und ersetzen Sie sie durch eine Sicherung desselben Typs (F1AL, 250 V). Schrauben Sie die Kappe wieder auf und schließen Sie das Gerät wieder an.

Welche Betriebsmodi sind verfügbar?

Das Gerät bietet feste Farben (9 Farben), einen Snap-Modus (automatischer Farbwechsel ohne Übergang) und einen Überblendmodus (allmählicher Übergang). Die Geschwindigkeit der automatischen Modi kann eingestellt werden.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung immer vom Strom. Verwenden Sie ein weiches, trockenes Tuch. Keine Flüssigkeiten oder Aerosole verwenden. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie, ob das Gerät an eine geeignete Steckdose angeschlossen ist. Kontrollieren Sie die Sicherung (siehe Frage zum Austausch). Wenn das Problem weiterhin besteht, kontaktieren Sie den Chauvet-Kundendienst.

BEDIENUNGSANLEITUNG BOB LED H3 Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des BOB LED H3 finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Steuerungsoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Produkt eignet sich nicht für eine permanente Installation.
  • Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
• Bei Montage über Kopf immer ein Sicherungsseil verwenden.
• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

• Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
• Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
  • Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• B O B L E D H

• 1 Kette für hängende Montage

33 entfernbare Füße

• 1 Seidenstoff-Befestigung

- Schnellanleitung

Start

Packen Sie Ihren BOB LED H3 aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Produkt-beschreibung

Der BOB LED H3 ist ein mehrfarbiger Flammensimulator, der keine Hitze erzeugt. Dieses mit LEDs betriebene Gerät simuliert einen flackernden Kessel, dessen Farbe fast beliebig geändert werden kann. Der BOB LED H3 kann mit den beiliegenden Beinen stehend oder an der beiliegenden Kette hängend betrieben werden.

Übersicht

Magnetstreifen Befestigung für flammenartig gemusterten Seidenstoff 2 x Befestigungspatten für flammenartig gemusterten Seidenstoff 3 Montagebeine Flammenbasis 3 x Bohrungen für Kettenbefestigung Befestigungssösen Kette für eine hängende Montage

Wechselstrom

Der BOB LED H3 verfügt über ein Netzteil für eine Eingangsspannung von 120 VAC, 60 Hz oder 230 VAC, 50 Hz.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Kreuzschlitzschraubendreher schrauben Sie die Abdeckung der Sicherung heraus.
3. Entfernen Sie die durchgebrannte Sicherung.
4. Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
5. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

Trennen Sie das Gerät von der Stromquelle, bevor Sie die Sicherung auswechseln.

Betrieb

Dieses Gerät bleibt solange eingeschaltet, wie es angesteckt ist. Verwendung dieses Geräts:

1. Befestigen Sie die Befestigung für den flammenartig gemusterten Seidenstoff an der Flammenbasis.
2. Schließen Sie das Gerät an eine passende Wandsteckdose an.

Befestigung für flammenartig gemusterten Seidenstoff

Befestigen Sie jeden der Magnetstreifen am flammenartig gemusterten Seidenstoff an einer Seidenstoff-Befestigungsplatte an der Basis. Darauf achten, nicht den Seitenstoff zu beschädigen.

Seidenstoff- Befestigungsplatte

A B

Befestigung für flammenartig gemusterten Seidenstoff

Beschreibung des Bedienfeldes

Taste Funktion
	Umschalten zwischen Farben, Snap- und Fade-Modus
	Einstellung der Geschwindigkeit des Snap- und Fade-Modus

LED-Steuerung

Taste Maßnahme Funktion
	1 x drücken Rot
	2 x drücken Gelb
	3 x drücken Lindgrün
	4 x drücken Grün
	5 x drücken Hellblau
	6 x drücken Dunkelblau
	7 x drücken Magentarot
	8 x drücken UV
	9 x drücken Weiß
	10 x drücken Schnappt automatisch durch die einzelnen Farben
	11 x drücken Blendet automatisch von einer zur anderen Farbe aus
	k.A.	Ändert die Geschwindigkeit des Snap-Modus von langsam nach schnell, und den Fade-Modus von schnell nach langsam

Infrarot-Fernbedienung

Der BOB LED H3 ist vollständig kompatibel mit der CHAUVET IRC-6. Weitere Informationen zur IRC oder herunterladbare Anweisungen finden Sie unter www.chauvetlighting.com.

M20 5 R A + - 1 2 3 4 5 6 7 8 9

Taste Funktion
	Schaltet LEDs ein/aus
	Aktiviert Snap- und Fade-Modi
	Aktiviert Blitz-Modus
	Erhöht und verringert die Geschwindigkeit
	Manuelle Farbmischung
<0>-<9>	Voreingestellte Farben
<+>	Erhöht wie oben beschrieben die Werte für die Bedienelemente
<->	Verringert wie oben beschrieben die Werte für die Bedienelemente

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise. Der BOB LED H3 kann mit der Kette für eine hängende Montage oder mit den 3 Beinen für das Aufstellen auf einem Tisch/dem Boden verwendet werden; beide Befestigungselemente liegen bei. Vergewissern Sie sich, dass bei der Montage eine ausreichende Be- und Entlüftung des Raumes gewährleistet ist.

Hängende Montage

• Stellen Sie sicher, dass die Konstruktion, auf der Sie das Gerät montieren, dessen Gewicht tragen kann. Informationen zum Gewicht finden Sie in der Bedienungsanleitung.
• Befestigen Sie die Beine mit den beiliegenden Befestigungsmitteln und einem Schraubenzieher. Befestigen Sie ein Bein nach dem anderen.

Aufstellung auf dem Boden/auf einem Tisch

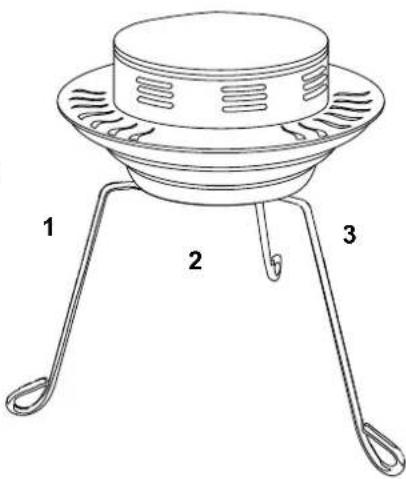

1 2 3

Befestigen Sie alle 3 Beine mit den beiliegenden Befestigungsmitteln.

Montageansicht

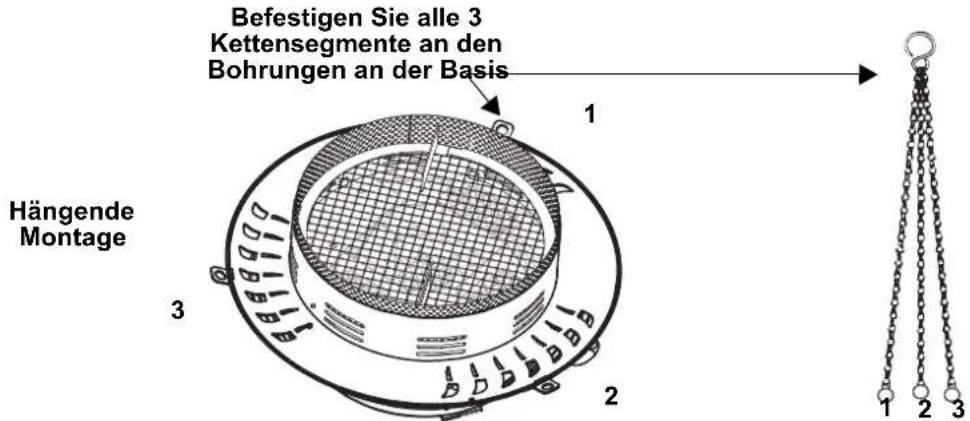

Befestigen Sie alle 3 Kettensegmente an den Bohrungen an der Basis Hängende Montage 1 2 3

Achten Sie darauf, dass der flammenartig gemusterte Seidenstoff bei einer hängenden Montage und im Betrieb nicht mit der Kette kollidiert

Technische Daten

Abmessungen und Gewicht

Länge Breite Höhe Gewicht
17.5 in (445 mm)	17.5 in (445 mm)	30.5 in (775 mm)	5 lb (2.3 kg)

Hinweis: Abmessungen in Zoll sind gerundet.

Leistungsaufnahme

Eingangsspannung Bereich Spannungsschalter

Fest 120 VAC, 60 Hz or 230 VAC, 50 Hz Fest

Parameter 120 V, 60 Hz 230 VAC, 50 Hz
Stromverbrauch 34 W 34W
Betriebsstromstärke 0.3 A	0.1 A
Sicherung	F1AL, 250 V	F1AL, 250 V
I/O-Eingangsbuchse	USA/weltweit	GB/Europa
Fest	Edison (U.S.) Lokaler Stecker

Leuchtquelle

Typ	Farbe	Menge	Leistung	Strom	Betriebsdauer
LED	RGBAW+UV	3	2.2 W	1 A	50,000 Stunden

Ordering

Produktbezeichnung	Artikelcode (EU)	UPC-Code (EU)
BOBLEDH3 (120 V)	09051957 781462223052
BOBLEDH3 (220V)	09051972 781462223205
