BOB LED H3 - Machine à effet Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Simulateur de flamme à LED
Marque	Chauvet
Modèle	BOB LED H3
Dimensions (L x l x H)	445 x 445 x 775 mm
Poids	2,3 kg
Alimentation	120 VAC, 60 Hz ou 230 VAC, 50 Hz (tension fixe)
Consommation	34 W
Fusible	F1AL, 250 V
Type de LED	RGBAW+UV
Nombre de LED	3
Puissance par LED	2,2 W
Durée de vie des LED	50 000 heures
Modes de fonctionnement	Couleurs fixes, snap, fondu, stroboscope
Télécommande	Infrarouge (compatible IRC-6)
Montage	Pieds ou suspension par chaîne
Température ambiante max.	40 °C
Indice de protection	IP20 (intérieur)
Garantie	Limitée (voir site Chauvet)
Contenu de l'emballage	BOB LED H3, 3 pieds amovibles, 1 chaîne de suspension, manuel de référence

FOIRE AUX QUESTIONS - BOB LED H3 Chauvet

Comment fixer la flamme en soie sur le BOB LED H3 ?

Fixez chaque bande magnétique de la fausse flamme en soie sur une plaque de fixation en soie située sur la base. Veillez à ne pas endommager la soie.

Puis-je utiliser une télécommande avec cet appareil ?

Oui, le BOB LED H3 est compatible avec la télécommande infrarouge Chauvet IRC-6. Vous pouvez acheter cette télécommande séparément.

Comment changer la couleur de la flamme ?

Utilisez le bouton situé sur le panneau de commande. Chaque appui fait défiler les couleurs prédéfinies (rouge, jaune, vert citron, vert, bleu clair, bleu foncé, magenta, UV, blanc) et les modes automatiques snap ou fondu.

Quelle est la consommation électrique du BOB LED H3 ?

L'appareil consomme 34 W, quelle que soit la tension d'alimentation (120 V ou 230 V). Il est donc très économe en énergie.

Comment installer l'appareil au plafond ?

Utilisez la chaîne de suspension fournie. Fixez les trois sections de chaîne aux trous situés sur la base. Assurez-vous que la structure supporte le poids (2,3 kg) et que la flamme en soie ne touche pas la chaîne.

Quelles sont les consignes de sécurité importantes à respecter ?

Ne pas exposer les yeux directement à la source lumineuse. Utiliser uniquement en intérieur (IP20). Installer à au moins 50 cm des surfaces pour la ventilation. Ne pas ouvrir l'appareil, il ne contient aucune pièce réparable par l'utilisateur.

Comment remplacer le fusible ?

Débranchez l'appareil. Avec un tournevis cruciforme, dévissez le capuchon du porte-fusible. Retirez le fusible grillé et remplacez-le par un fusible de même type (F1AL, 250 V). Revissez le capuchon et rebranchez.

Quels sont les modes de fonctionnement disponibles ?

L'appareil propose des couleurs fixes (9 couleurs), un mode snap (passage automatique d'une couleur à l'autre sans transition) et un mode fondu (transition progressive). La vitesse des modes automatiques peut être ajustée.

Comment nettoyer l'appareil ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux et sec. Ne pas utiliser de liquides ou d'aérosols. Assurez-vous que les fentes de ventilation ne sont pas obstruées.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est branché sur une prise secteur appropriée. Contrôlez le fusible (voir question sur le remplacement). Si le problème persiste, contactez le service client Chauvet.

MODE D'EMPLOI BOB LED H3 Chauvet

Le Manuel de Référence (MdR) du BOB LED H3 reprend des informations de base sur cet appareil, notamment en matière de montage, d'options de contrôle et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails.

Clause de non responsabilité

Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

Garantie limitée

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil n'est pas adapté pour une installation permanente.
• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité. • NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne. • NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

- La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

- Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

- Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

- Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

- Ne connectez jamais cet appareil à un variateur ou un rhéostat.

- Lors du remplacement du fusible, utilisez le même type et le même ampérage.

- Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

- La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

- En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

- NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Contenu

• BOBLE DH 83 pieds amovibles • 1 chaîne de suspension

• Manuel de Référence

Préalable

Déballez votre BOB LED H3 et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagé, contactez immédiatement le transporteur, et non pas Chauvet.

Description de l'appareil

Le BOB LED H3 est un simulateur de flamme multicolore sans production de chaleur. Ce luminaire alimenté par des LED simule un chaudron avec une flamme vacillante pouvant être réglée sur presque n'importe quelle couleur. Le BOB LED H3 peut être posé sur ses pieds ou suspendu avec la chaîne fournie.

Vue d'ensemble

Bandes magnétiques Attache de la flamme en soie Plaques de fixation de la flamme en soie x 2 Pieds de montage x 3 Porte-flamme Trous de fixation de la chaîne x 3 Boucles d'attache Chaîne de suspension

Alimentation CA

Le BOB LED H3 dispose d'une alimentation à tension fixe qui peut fonctionner avec une tension d'entrée de 120 VCA, 60 Hz ou 230 VCA, 50Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Remplacement des fusibles

1. Débranchez l'appareil.
2. Avec un tournevis cruciforme, dévissez le capuchon du porte-fusible du boîtier.
3. Retirez le fusible grillé.
4. Remplacez-le par un fusible de même type.
5. Remettez en place et vissez le capuchon du porte-fusible, puis rebranchez.

Débranchez l'appareil de la prise de courant avant de changer le fusible.

Utilisation

Ce produit reste allumé du moment qu'il est branché. Pour utiliser cet appareil, procédez comme suit.

1. Fixez la pièce accessoire de simulation de flamme en soie sur le porte-flamme.
2. Branchez l'appareil sur une prise de courant appropriée

Fixations de la flamme en soie

Fixez chaque bande magnétique de la fausse flamme en soie sur une plaque de fixation de soie située sur la base. Faites attention à ne pas endommager la soie.

Plaque de fixation en soie A B Fixation de la flamme en soie A B

Description du panneau de commande

Bouton Fonction
	Bascule entre les couleurs, le mode « snap » et le mode de fondu
	Ajuste la vitesse des modes « snap » et de fondu

Bouton Action Fonction
	1 appui Rouge
	2 appui Jaune
	3 appui Vert citron
	4 appui Vert
	5 appui Bleu clair
	6 appui Bleu foncé
	7 appui Magenta
	8 appui UV
	9 appui Blanc
	10 appui Passage automatique d'une couleur à l'autre en accroche
	11 appui Passage automatique d'une couleur à l'autre en fondu
	N/A	Modifie la vitesse d'accrochage de lent à rapide et le fondu de rapide à lent

Télécommande infra-rouge

Le BOB LED H3 est 100% compatible avec la télécommande CHAUVET IRC-6. Pour plus d'informations sur l'IRC ou pour télécharger les instructions, rendez-vous à l'adresse www.chauvetlighting.com.

	Active ou désactive les LEDs
	Active les modes d'accrochage et de fondu
	Active le Mode de stroboscope.
	Augmente ou dimininue la vitesse
	Mélange manuel de la couleur
	Couleurs prédéfinies
	<+> Augmente les valeurs des réglages décrits ci-dessus
	<-> Diminue les valeurs des réglages décrits ci-dessus

Montage

Avant de monter cet appareil, veuillez lire les consignes de sécurité. Le BOB LED H3 peut être utilisé avec les chaînes de suspension ou avec les 3 pieds de support au sol fournis avec le projecteur. Lors de l'installation de l'appareil, assurez-vous de laisser suffisamment de place pour l'aération.

Montage

• Assurez-vous que la structure sur laquelle vous installez l'appareil peut supporter le poids de l'appareil. Consultez le manuel de l'utilisateur de l'appareil pour plus d'informations. • Fixez les pieds avec le matériel fourni en utilisant un tournevis cruciforme. Fixer les pieds un par un.

Montage au sol / sur table 1 2 3 Fixez les 3 pieds avec le matériel fournis

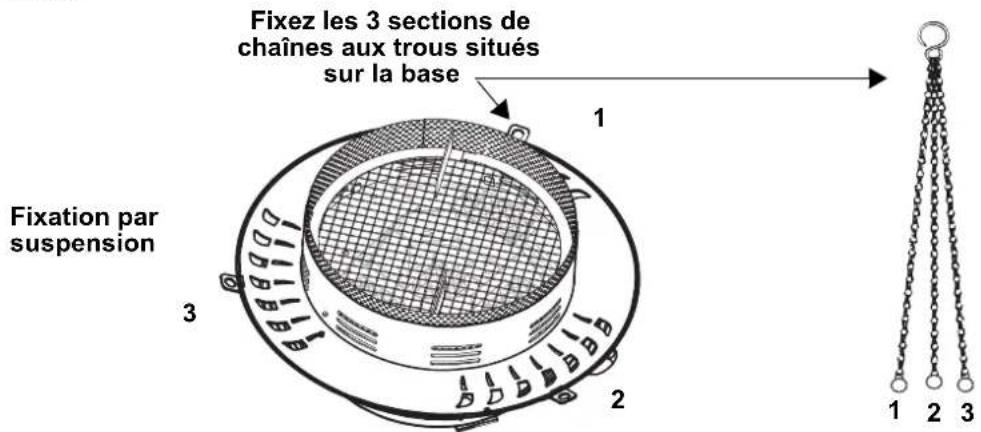

Schéma de montage

Fixez les 3 sections de chaînes aux trous situés sur la base Fixation par suspension 1 2 3

Veillez à ce que la flamme en soie ne rentre pas en contact avec la chaîne en cas de suspension et pendant le fonctionnement.

Spécificités techniques

Dimensions et poids

Longueur Largeur Hauteur Poids
17.5 in (445 mm)	17.5 in (445 mm)	30.5 in (775 mm)	5 lb (2.3 kg)

Remarque : Les dimensions en pouce sont arrondies.

Alimentation

Type d'alimentation Plage Sélection de tension

fixée 120 VAC, 60 Hz or 230 VAC, 50 Hz fixée

Paramètre 120 V, 60 Hz 230 VAC, 50 Hz
Consommation 34 W 34W
Courant de fonctionnement	0.3 A	0.1 A
Fusible	F1AL, 250 V	F1AL, 250 V
E/S alimentation	US/Monde	UK/Europe
fixée	Edison (U.S.)	Prise locale

Source de lumière

Taper	couleur	quantité	alimentation	courant	durée de vie
LED	RGBAW+UV	3	2.2 W	1 A	50,000 hours

Commande

Nom du produit	Code de l'article (EU)	Code UPC (EU)
BOBLEDH3 (120 V)	09051957	781462223052
BOBLEDH3 (220V)	09051972	781462223205
