BOB LED H3 - Máquina de efectos Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Simulador de llama LED
Marca	Chauvet
Modelo	BOB LED H3
Dimensiones (L x A x H)	445 x 445 x 775 mm
Peso	2,3 kg
Alimentación	120 VCA, 60 Hz o 230 VCA, 50 Hz (tensión fija)
Consumo	34 W
Fusible	F1AL, 250 V
Tipo de LED	RGBAW+UV
Número de LED	3
Potencia por LED	2,2 W
Vida útil de los LED	50 000 horas
Modos de funcionamiento	Colores fijos, snap, fundido, estroboscopio
Control remoto	Infrarrojo (compatible IRC-6)
Montaje	Patas o suspensión por cadena
Temperatura ambiente máx.	40 °C
Índice de protección	IP20 (interior)
Garantía	Limitada (ver sitio web de Chauvet)
Contenido del embalaje	BOB LED H3, 3 patas extraíbles, 1 cadena de suspensión, manual de referencia

Preguntas frecuentes - BOB LED H3 Chauvet

¿Cómo fijar la llama de seda en el BOB LED H3?

Fije cada tira magnética de la llama falsa de seda en una placa de fijación de seda ubicada en la base. Tenga cuidado de no dañar la seda.

¿Puedo usar un control remoto con este dispositivo?

Sí, el BOB LED H3 es compatible con el control remoto infrarrojo Chauvet IRC-6. Puede comprar este control por separado.

¿Cómo cambiar el color de la llama?

Utilice el botón en el panel de control. Cada pulsación desplaza los colores predefinidos (rojo, amarillo, verde lima, verde, azul claro, azul oscuro, magenta, UV, blanco) y los modos automáticos snap o fundido.

¿Cuál es el consumo eléctrico del BOB LED H3?

El dispositivo consume 34 W, independientemente de la tensión de alimentación (120 V o 230 V). Por lo tanto, es muy eficiente energéticamente.

¿Cómo instalar el dispositivo en el techo?

Utilice la cadena de suspensión suministrada. Fije las tres secciones de cadena en los agujeros de la base. Asegúrese de que la estructura soporte el peso (2,3 kg) y que la llama de seda no toque la cadena.

¿Cuáles son las instrucciones de seguridad importantes a seguir?

No exponga los ojos directamente a la fuente de luz. Utilice solo en interiores (IP20). Instale a al menos 50 cm de las superficies para ventilación. No abra el dispositivo, no contiene piezas reparables por el usuario.

¿Cómo reemplazar el fusible?

Desenchufe el dispositivo. Con un destornillador de estrella, desenrosque la tapa del portafusibles. Retire el fusible fundido y reemplácelo por uno del mismo tipo (F1AL, 250 V). Vuelva a enroscar la tapa y vuelva a enchufar.

¿Cuáles son los modos de funcionamiento disponibles?

El dispositivo ofrece colores fijos (9 colores), un modo snap (cambio automático de un color a otro sin transición) y un modo fundido (transición progresiva). La velocidad de los modos automáticos se puede ajustar.

¿Cómo limpiar el dispositivo?

Desenchufe siempre el dispositivo antes de limpiarlo. Utilice un paño suave y seco. No use líquidos ni aerosoles. Asegúrese de que las ranuras de ventilación no estén obstruidas.

¿Qué hacer si el dispositivo no enciende?

Verifique que el dispositivo esté enchufado a un tomacorriente adecuado. Revise el fusible (consulte la pregunta sobre el reemplazo). Si el problema persiste, comuníquese con el servicio al cliente de Chauvet.

MANUAL DE USUARIO BOB LED H3 Chauvet

La Guía de referencia rápida (GRR) del BOB LED H3 contiene información básica sobre el producto, como montaje, opciones de control y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Este producto no está concebido para una instalación permanente.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
  • NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

- Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

- Nunca conecte este producto a un atenuador o reostato.

- Sustituya el fusible con uno del mismo tipo y categoría.

- Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.

- La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- NO abra este producto. No contiene piezas reparables por el usuario.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

• B O B L E D H 83 patas desmontables

- Guía de referencia rápida

- 1 cadena para suspensión - 1 accesorio de seda

Para empezar

Desembale su BOB LED H3 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

Descripción del producto

El BOB LED H3 es un simulador de llama multicolor que no produce calor. Este aparato equipado con LED simula un pebetero titilante que puede cambiar a casi cualquier color. El BOB LED H3 se puede poner de pie sobre sus pies o colgarse con las cadenas incluidas.

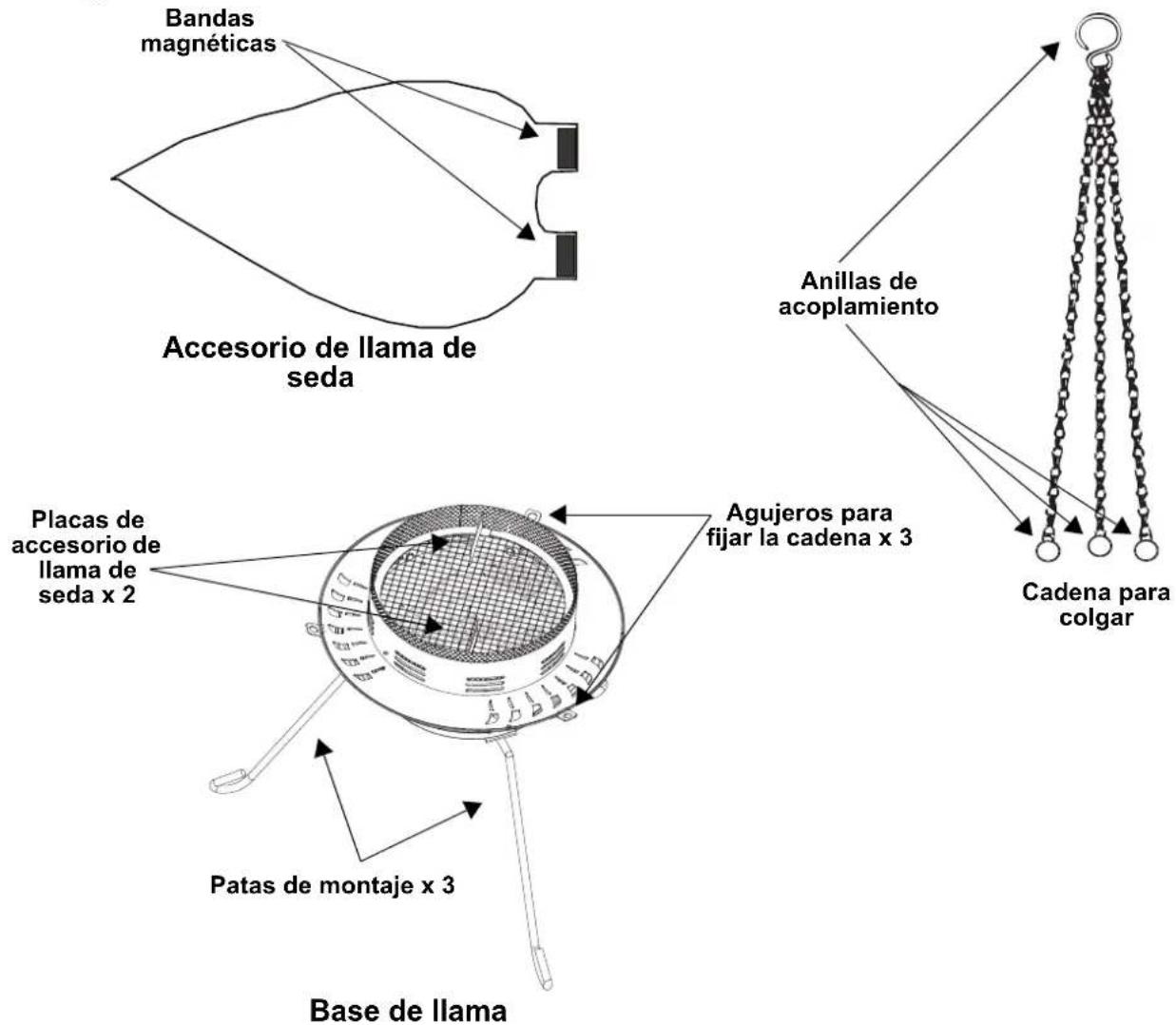

Vista general

Bandas magnéticas Accesorio de llama de seda Placas de accesorio de llama de seda x 2 Patas de montaje x 3 Base de llama Anillas de acoplamiento Agujeros para fijar la cadena x 3 Cadena para colgar

Corriente alterna

El BOB LED H3 tiene una fuente de alimentación fija que puede funcionar con una tensión de entrada de 120 VCA, 60 Hz o 230 VCA, 50Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Con un destornillador de cabeza Philips, desenrosque la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido.
4. Sustitúyalo con un fusible del mismo tipo y categoría.
5. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Desconecte el producto del enchufe de alimentacion antes de sustituir el fusible.

Funcionamiento

Este producto permanecerá encendido mientras esté enchufado. Para usar este producto:

1. Acople el accesorio de llama simulada de seda a la base de llama.
2. Conecte el producto a una toma de corriente adecuada.

Accesorio de llama de seda

Acople cada banda magnética de la llama simulada de seda a una placa de acoplamiento de seda en la base. Tenga cuidado para no estropear la seda.

Descripción del panel de control

Botón Función
	Cambia entre colores, salto y modo fade
	Ajusta la velocidad de los modos de salto y fade

LED Control

Botón Acción Función
	1 pulsación Rojo
	2 pulsaciones Amarillo
	3 pulsaciones Verde lima
	4 pulsaciones Verde
	5 pulsaciones Azul claro
	6 pulsaciones Azul oscuro
	7 pulsaciones Magenta
	8 pulsaciones UV
	9 pulsaciones Blanco
	10 pulsaciones Salta automáticamente por los colores, uno por uno
	11 pulsaciones Realiza fade automático de un color a otro
N/A		Cambia la velocidad de salto de lenta a rápida y hace fade de rápido a lento

Control Remoto por Infrarrojos

El BOB LED H3 es totalmente compatible con el CHAUVET IRC-6. Si desea más información sobre el IRC o descargar las instrucciones, visite www.chauvetlighting.com.

	Apaga/enciende los LED
	Habilita los modos de salto y fade
	Activa el modo de estroboscopio
	Aumenta y disminuye la velocidad
	Mezcla de color manual
<0>-<9>	Colores preconfigurados
<+>	Aumenta el valor de los controles como se indica arriba
<->	Disminuye el valor de los controles como se indica arriba

Montaje

Antes de montar este producto, lea las Notas de seguridad. El BOB LED H3 se puede usar con las cadenas de suspensión o con las 3 patas de montaje en mesa/suelo que vienen con el aparato. Asegúrese de que hay espacio suficiente para la ventilación cuando monte el producto.

Instalación de aparejos

• Asegúrese de que estructura en la que está montando el producto puede soportar su peso. Consulte el manual de usuario para ver información sobre el peso.
• Acople las patas con el material incluido utilizando un destornillador de estrella. Acople las patas de una en una.

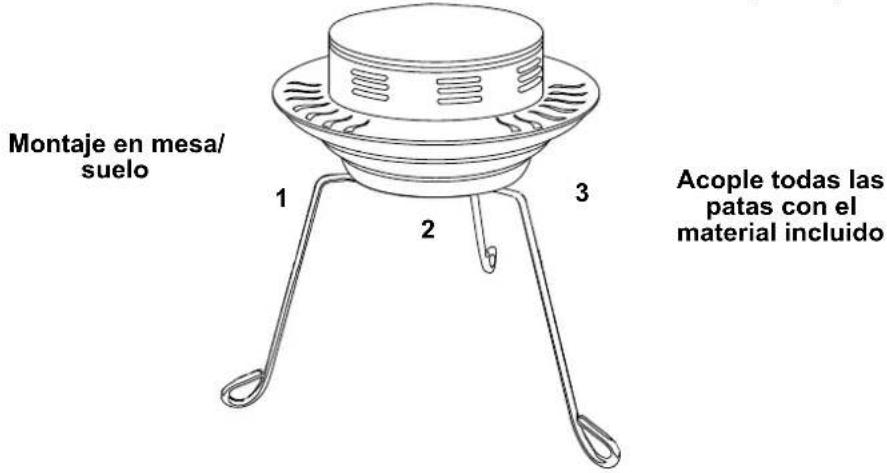

Montaje en mesa/ suelo 1 2 3 Acople todas las patas con el material incluido

Diagrama de montaje

Acople las 3 secciones de cadena a los agujeros de la base Montaje para colgar 1 2 3 1 2 3

Asegúrese de que la llama de seda no entre en contacto con la cadena ni al colgarlo ni durante el funcionamiento.

Especificaciones Técnicas

Dimensiones y Peso

Longitud Anchura Altura Peso
17.5 in (445 mm)	17.5 in (445 mm)	30.5 in (775 mm)	5 lb (2.3 kg)

Nota: Las dimensiones en pulgadas están redondeadas.

Alimentacion

Tipo de fuente de alimentacion Rango Selección de tensión

Reparada 120 VAC, 60 Hz or 230 VAC, 50 Hz Reparada

Parámetro 120 V, 60 Hz 230 VAC, 50 Hz
Consumo 34 W 34W
Corriente de funcionamiento 0.3 A	0.1 A
Fusible	F1AL, 250 V	F1AL, 250 V
E/S alimentación	EE.UU./Mundial	UK/Europa
Reparada	Edison (U.S.)	Enchufe local

Light Source

Typo	Color	Cantidad	Alimentación	Corriente	Duración
LED	RGBAW+UV	3	2.2 W	1 A	50,000 horas

Ordering

Nombre de producto	Código de artículo	Código UPC
BOBLEDH3 (120 V)	09051957	781462223052
BOBLEDH3 (220V) 09051972	781462223205
