BOB LED H3 - Macchina effetti Chauvet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Simulatore di fiamma a LED
Marca	Chauvet
Modello	BOB LED H3
Dimensioni (L x l x H)	445 x 445 x 775 mm
Peso	2,3 kg
Alimentazione	120 VAC, 60 Hz o 230 VAC, 50 Hz (tensione fissa)
Consumo	34 W
Fusibile	F1AL, 250 V
Tipo di LED	RGBAW+UV
Numero di LED	3
Potenza per LED	2,2 W
Durata dei LED	50 000 ore
Modalità di funzionamento	Colori fissi, snap, dissolvenza, stroboscopio
Telecomando	Infrarosso (compatibile IRC-6)
Montaggio	Piedini o sospensione a catena
Temperatura ambiente max.	40 °C
Grado di protezione	IP20 (interno)
Garanzia	Limitata (vedi sito Chauvet)
Contenuto della confezione	BOB LED H3, 3 piedini rimovibili, 1 catena di sospensione, manuale di riferimento

Domande frequenti - BOB LED H3 Chauvet

Come fissare la fiamma in seta sul BOB LED H3?

Fissare ciascuna striscia magnetica della fiamma finta in seta su una piastra di fissaggio in seta situata sulla base. Fare attenzione a non danneggiare la seta.

Posso usare un telecomando con questo apparecchio?

Sì, il BOB LED H3 è compatibile con il telecomando a infrarossi Chauvet IRC-6. È possibile acquistare questo telecomando separatamente.

Come cambiare il colore della fiamma?

Utilizzare il pulsante situato sul pannello di controllo. Ogni pressione scorre i colori predefiniti (rosso, giallo, verde lime, verde, azzurro, blu scuro, magenta, UV, bianco) e le modalità automatiche snap o dissolvenza.

Qual è il consumo elettrico del BOB LED H3?

L'apparecchio consuma 34 W, indipendentemente dalla tensione di alimentazione (120 V o 230 V). È quindi molto efficiente dal punto di vista energetico.

Come installare l'apparecchio al soffitto?

Utilizzare la catena di sospensione fornita. Fissare le tre sezioni di catena ai fori situati sulla base. Assicurarsi che la struttura sostenga il peso (2,3 kg) e che la fiamma in seta non tocchi la catena.

Quali sono le importanti istruzioni di sicurezza da rispettare?

Non esporre gli occhi direttamente alla sorgente luminosa. Utilizzare solo in interni (IP20). Installare ad almeno 50 cm dalle superfici per la ventilazione. Non aprire l'apparecchio, non contiene parti riparabili dall'utente.

Come sostituire il fusibile?

Scollegare l'apparecchio. Con un cacciavite a croce, svitare il cappuccio del portafusibile. Rimuovere il fusibile bruciato e sostituirlo con un fusibile dello stesso tipo (F1AL, 250 V). Riavvitare il cappuccio e ricollegare.

Quali sono le modalità di funzionamento disponibili?

L'apparecchio offre colori fissi (9 colori), una modalità snap (passaggio automatico da un colore all'altro senza transizione) e una modalità dissolvenza (transizione graduale). La velocità delle modalità automatiche può essere regolata.

Come pulire l'apparecchio?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare liquidi o aerosol. Assicurarsi che le fessure di ventilazione non siano ostruite.

Cosa fare se l'apparecchio non si accende?

Verificare che l'apparecchio sia collegato a una presa di rete appropriata. Controllare il fusibile (vedere domanda sulla sostituzione). Se il problema persiste, contattare il servizio clienti Chauvet.

MANUALE UTENTE BOB LED H3 Chauvet

Informazioni sulla Guida

La Guida Rapida BOB LED H3 contiene informazioni di base sul prodotto quali montaggio, opzioni di controllo e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB.

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Questa apparecchiatura non è progettata per installazione permanente.
• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
  • NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
  • Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

- Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

- Non collegare mai ad un dimmer o ad un reostato.

- Sostituire il fusibile con un altro dello stesso tipo e classe.

- Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

- In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

- NON aprire l'unità. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Che cosa è incluso

• B O B L E D H 83 gambe removibili

- 1 catena di sospensione - 1 accessorio in seta

- Guida Rapida

Per iniziare

Disimballare BOB LED H3 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Descrizione del prodotto

BOB LED H3 è un simulatore di fiamma multicolore che non produce calore. Questa apparecchiatura a LED simula un calderone con luce tremolante che può essere cambiata in quasi tutti i colori. BOB LED H3 può essere posizionato sulle gambe in dotazione o appeso alle catene fornite.

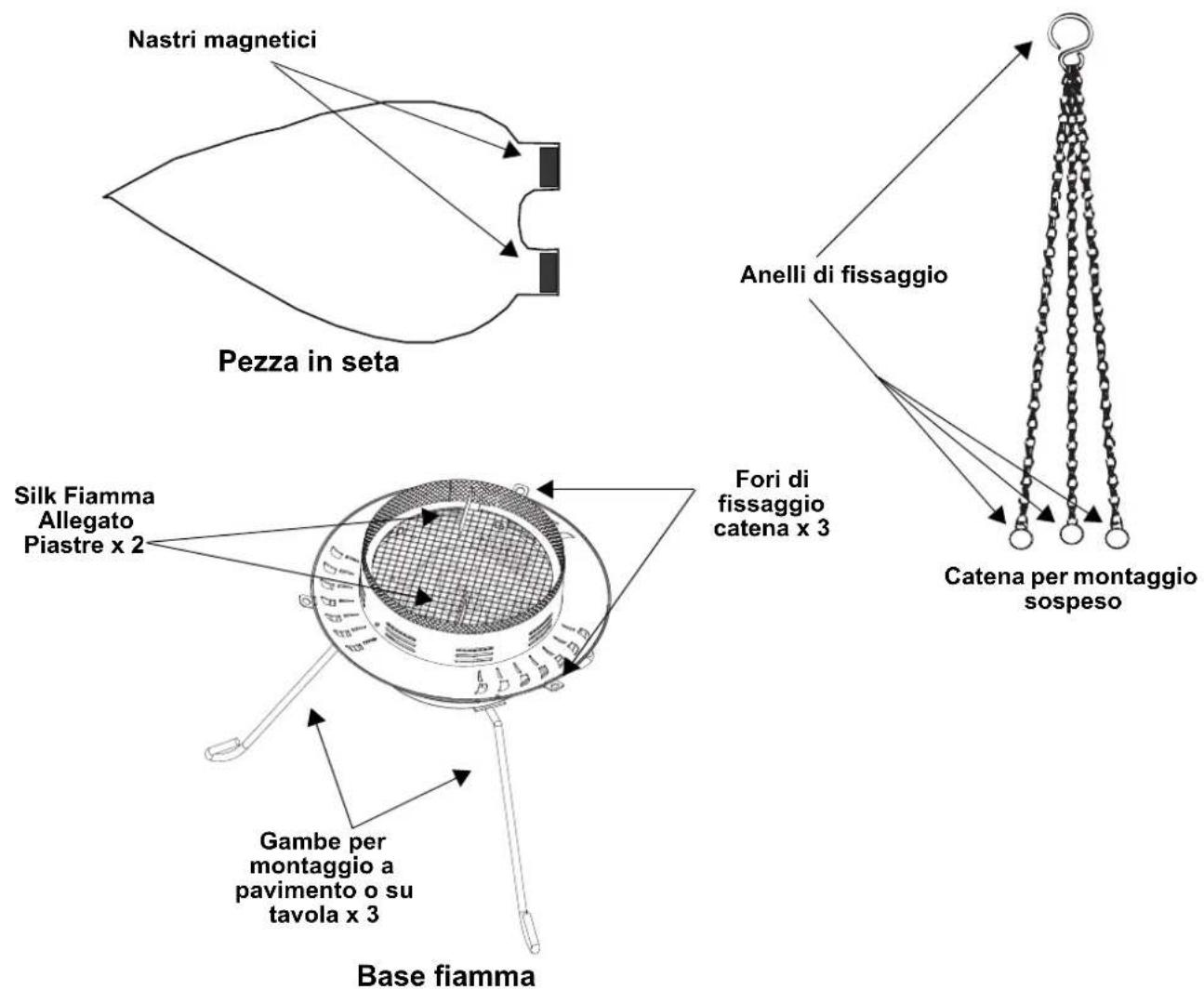

Vista d'insieme

Alimentazione CA

Il BOB LED H3 è dotata di alimentatore fisso che può funzionare con una tensione d'ingresso di 120 V CA / 60 Hz oppure 230 V CA / 50Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Con un cacciavite Phillips, svitare il cappellotto del portafusibile dall'alloggiamento.
3. Rimuovere il fusibile bruciato e
4. sostituirlo con un altro dello stesso tipo e amperaggio.
5. Riavvitare il cappellotto del portafusibile e ricollegare l'alimentazione elettrica.

Prima di sostituire il fusibile, scollegare l'unità dalla presa di alimentazione

Funzionamento

L'unità rimane accesa finché collegata alla presa di alimentazione. Per utilizzarla:

1. fissare la pezza di seta che simula lafiamma alla base dell'unità.
2. Collegare l'unità ad una presa di corrente adeguata.

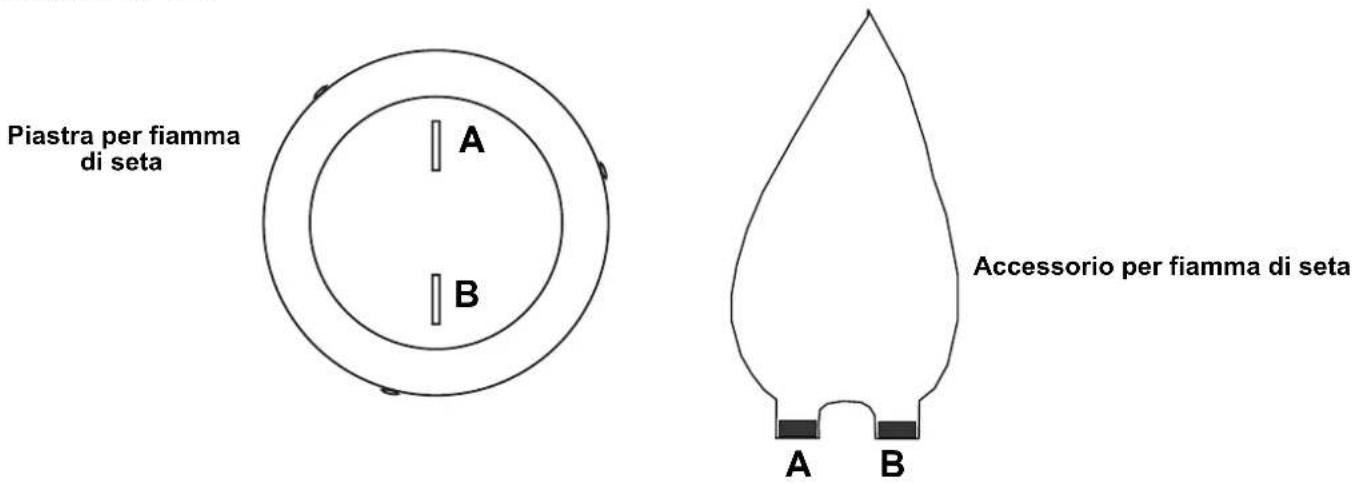

Pezza in seta

Fissare ogni nastro magnetico sulla pezza in seta alla piastrina collocata alla base dell'unità. Fare attenzione a non danneggiare la seta.

Piastra per fiamma di seta A B Accessorio per fiamma di seta A B

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di alternare colori, snap e modalità dissolvenza
	Regola la velocità delle modalità snap e dissolvenza

Controllo LED

Pulsante Azione	Funzione
	Premere 1 volta Rosso
	Premere 2 volte Giallo
	Premere 3 volte Verde lime
	Premere 4 volte Verde
	Premere 5 volte Azzurro
	Premere 6 volte Blu scuro
	Premere 7 volte Magenta
	Premere 8 volte UV
	Premere 9 volte Bianco
	Premere 10 volte Passa automaticamente da un colore all'altro
	Premere 11 volte Sfuma automaticamente da un colore all'altro
	N/A	Cambia la velocità snap da lenta a veloce e la dissolvenza da veloce a lenta

Telecomando a infrarossi

BOB LED H3 è completamente compatibile con IRC-6 di CHAUVET. Per ulteriori informazioni sullo IRC o per scaricare le istruzioni, andare su www.chauvetlighting.com.

Pulsante Funzione
	Attiva/disattiva i LED
	Abilita le modalità snap e dissolvenza
	Abilita la modalità strobo
	Aumenta e diminuisce la velocità
	Miscelazione manuale del colore
<0>-<9>	Colori preimpostati
<+>	Aumenta i valori dei controlli come descritto sopra
<->	Diminuisce i valori dei controlli come descritto sopra

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza. È possibile utilizzare il BOB LED H3 sospeso con la catena o con le 3 gambe per montaggio a pavimento o su tavolo, fornite con l'unita. Durante il montaggio, assicurarsi che vi sia sufficiente spazio per la ventilazione.

Traliccio

• Assicurarsi che la struttura sulla quale viene montata l'unità sia in grado di sopportarne il peso. Per maggiori informazioni vedere il Manuale utente dell'unità.
• Fissare le gambe con la ferramenta fornita, utilizzando un giravite Phillip. Fissare una gamba alla volta.

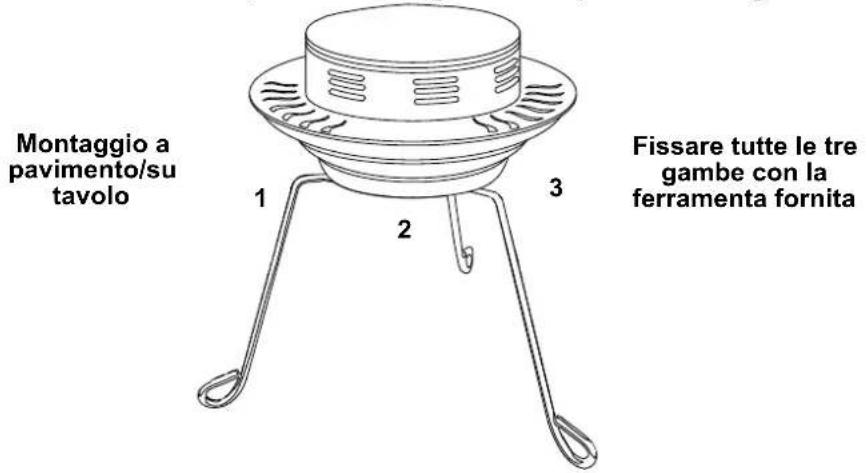

Montaggio a pavimento/su tavolo 1 2 3 Fissare tutte le tre gambe con la ferramenta fornita

Schema di montaggio

Fissare le tre sezioni di catena ai fori sulla base Montaggio sospeso 1 2 3 1 2 3

Assicurarsi che la fiamma di seta sia lontana dalla catena quando appeso e durante il funzionamento.

Specifiche Tecniche

Dimensioni e Peso

LUNGHEZZA LARGHEZZA ALTEZZA PESO
17.5 in (445 mm)	17.5 in (445 mm)	30.5 in (775 mm)	5 lb (2.3 kg)

Nota: le dimensioni in pollici sono state arrotondate alla cifra decimale più vicina.

Alimentazione

TIPO DI ALIMENTAZIONE ELETTRICA	RANGE SELEZIONE TENSIONE
Fissa 120 VAC, 60 Hz or 230 VAC, 50 Hz Fissa

PARAMETRO 120 V, 60 Hz 230 VAC, 50 Hz
Consumo 34 W 34WCorrente di funzionamento 0.3 A 0.1 AFusibile	F1AL, 250 V	F1AL, 250 V
INGRESSO/USCITA ALIMENTAZIONE	US/CANADA	REGNO UNITO/RESTO DEL MONDO
Fissa	Edison (U.S.)	Spina locale

Sorgente Luminosa

TIPO	COLOR	QUANTITÀ	ALIMENTAZIONE	CORRENTE	DURATA NOMINALE
LED	RGBAW+UV 3	2.2 W		1 A 50,000 ore

Ordering

nome del prodotto	Codice articolo	Numero UPC
BOBLEDH3 (120 V)	09051957	781462223052
BOBLEDH3 (220V)	09051972	781462223205
